Ce face un cilindru de aer? Funcții, tipuri și utilizări

Ce face un cilindru de aer - Răspunsul scurt

An cilindru de aer - numit și cilindru pneumatic - transformă energia aerului comprimat în mișcare mecanică liniară. Când aerul sub presiune intră într-o parte a cilindrului, acesta împinge un piston de-a lungul unui orificiu etanș, generând o forță controlată de împingere sau tragere. Această forță deplasează o sarcină, prinde o piesă, ridică o piesă de prelucrat, acţionează o supapă sau efectuează zeci de alte sarcini mecanice în medii industriale, auto și de producţie.

În termeni practici: furnizați aer la o presiune stabilită, iar cilindrul oferă o cursă precisă și repetabilă. Majoritatea cilindrilor de aer standard funcționează între 40 și 150 PSI (2,8 până la 10,3 bar) , producând forțe care variază de la câțiva newtoni în cilindri miniaturali până la zeci de mii de newtoni în unitățile industriale cu diametru mare. Un cilindru cu alezaj de 100 mm la 6 bari, de exemplu, produce aproximativ 4.712 N (aproximativ 1.060 lbf) de tracțiune - suficientă pentru a monta un rulment, ștampila o etichetă sau avansa o poartă transportor în mai puțin de o secundă.

Avantajul cheie față de actuatoarele hidraulice sau electrice este simplitatea: aerul este curat, compresibil și disponibil în aproape orice fabrică. Actuatoarele pneumatice nu necesită conducte de retur pentru fluid, nu generează acumulare de căldură de la motoare și pot fi ciclate de milioane de ori fără uzură semnificativă atunci când sunt întreținute corespunzător.

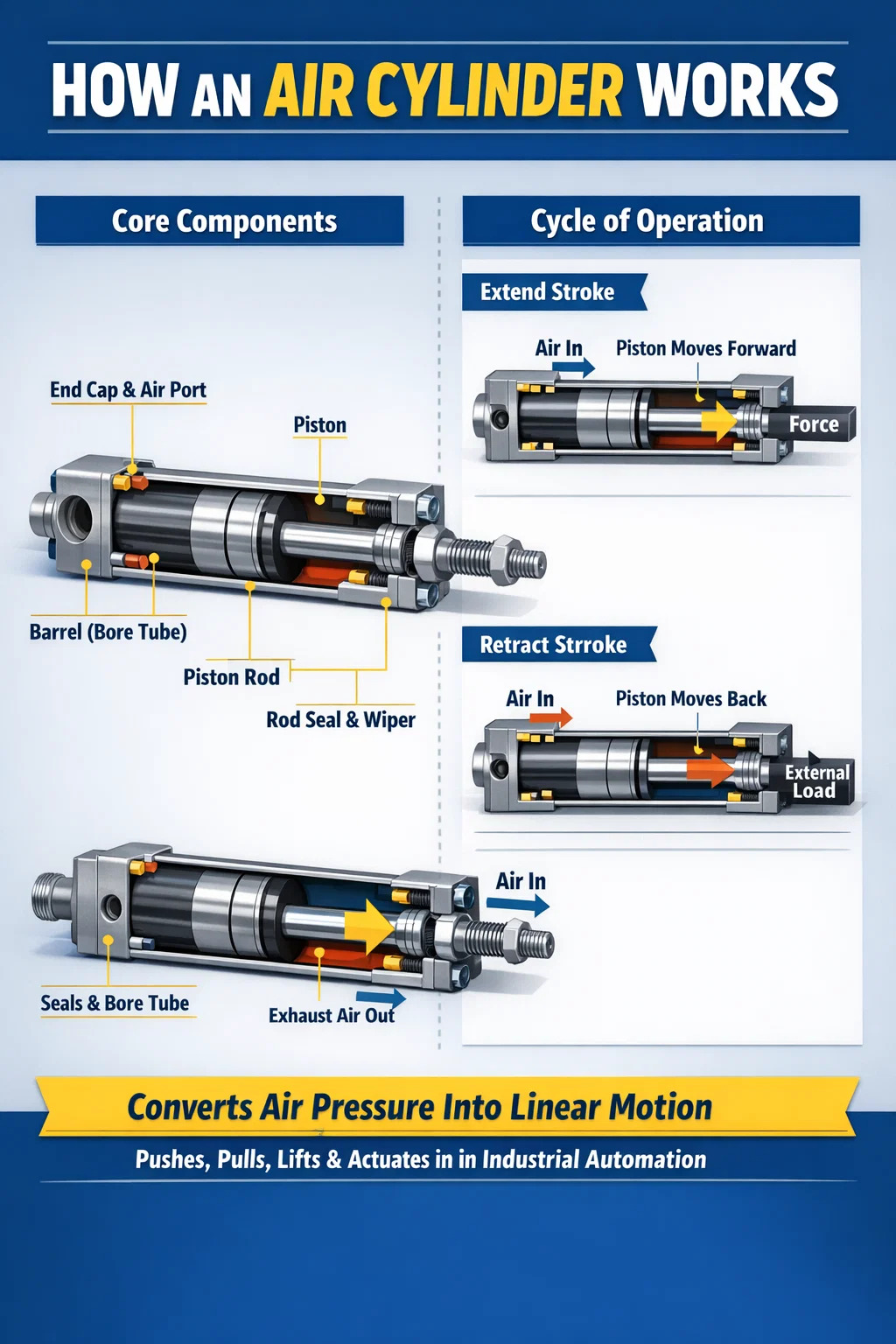

Cum funcționează un cilindru de aer intern

Înțelegerea mecanicii interne ajută la selectarea, dimensionarea sau depanarea unui cilindru pneumatic. Fiecare cilindru de aer are aceeași arhitectură fundamentală, chiar și atunci când forma exterioară variază.

Componentele de bază

• Butoi (tub alezat): Carcasa cilindrică, de obicei realizată din aliaj de aluminiu, oțel inoxidabil sau aluminiu anodizat dur. Diametrul alezajului determină direct forța de ieșire.
• Piston: Un disc care alunecă în interiorul orificiului, etanșat cu inele O sau garnituri cu buze pentru a preveni ocolirea aerului.
• tija pistonului: O tijă de oțel întărită, placată cu crom, atașată la piston, care transmite forța la sarcina externă.
• Capace de capăt (capete): Sigilați ambele capete ale cilindrului și conțineți porturile de intrare/ieșire a aerului.
• Garnitura tijei si stergator: Preveniți scurgerea de aer de-a lungul tijei și țineți contaminanții departe de orificiu.
• Reglaje perne: Supape cu ac opționale încorporate în capacele care decelerează pistonul aproape de sfârșitul cursei, reducând zgomotul de impact și uzura.

Ciclul Mișcării

Când se deschide o supapă solenoidală, aerul comprimat curge în portul capacului cilindrului. Presiunea aerului se formează pe fața pistonului. Forța este egală cu presiunea înmulțită cu aria efectivă a pistonului (F = P × A) . Pe măsură ce forța învinge frecarea și rezistența la sarcină, pistonul avansează - extinzând tija. Pentru a se retrage, supapa comută: aerul intră în orificiul de la capătul tijei, presiunea acționează asupra zonei inelare a pistonului (zona completă minus secțiunea transversală a tijei), iar tija se trage înapoi. Aerul evacuat iese printr-un toba de eșapament pentru a reduce zgomotul.

Acest ciclu complet - extinde și retrage - se poate întâmpla în fracțiuni de secundă. Cilindrii pneumatici de mare viteză utilizați în liniile de ambalare completează de obicei 5 până la 10 cicluri complete pe secundă. În celulele robotizate de preluare și plasare, timpii de ciclu de 200 până la 300 de milisecunde pe cursă sunt standard.

Tipuri de cilindri de aer și ceea ce face fiecare

Nu toți cilindrii pneumatici îndeplinesc aceeași funcție sau se potrivesc fiecărei aplicații. Designul cilindrului determină modul în care se mișcă, câtă forță aplică și în ce direcție acționează. Mai jos este o defalcare a celor mai comune tipuri.

Acțiune simplă vs. acțiune dublă: care funcționează mai mult?

Cilindrii pneumatici cu acțiune simplă folosesc presiunea aerului într-o singură direcție; un arc de revenire aduce tija înapoi. Ele consumă aproximativ jumătate din aerul unităților cu dublă acțiune, ceea ce le face atractive pentru sarcini simple de prindere, unde doar cursa extinsă necesită putere. Cu toate acestea, arcul ocupă spațiu intern, reduce lungimea efectivă a cursei cu 10-20%, iar forța arcului lucrează împotriva pistonului la extensie - scăzând forța netă de ieșire.

Cilindrii de aer cu dublă acțiune folosesc aer comprimat atât pentru cursele de extindere, cât și pentru retragere. Acesta este cel mai comun tip în automatizarea industrială , reprezentând majoritatea instalațiilor de actuatoare pneumatice din întreaga lume. Ele furnizează forță controlabilă complet în ambele direcții, permit un control precis al vitezei cu restrictoare de debit pe fiecare port și nu au o rată a arcului pentru a ține cont de calculele de forță.

Unde sunt folosiți cilindrii de aer — Aplicații din lumea reală

Cilindrii pneumatici apar practic în fiecare sector al producției și în multe domenii ale infrastructurii de zi cu zi. Viteza, curățenia și eficiența lor din punct de vedere al costurilor îi fac să fie actuatorul liniar dominant în aplicațiile cu forță ușoară până la medie.

Linii de producție și asamblare

Aceasta este cea mai mare zonă de aplicare unică pentru cilindrii de aer. Pe liniile de asamblare auto, actuatoarele pneumatice îndeplinesc sarcini inclusiv transferul pieselor, strângerea pieselor în timpul sudării, presarea balamalei ușii și poziționarea dispozitivului de înșurubare. O singură stație de asamblare cu caroserie în alb poate utiliza 50 până la 200 de cilindri pneumatici individuali care lucrează în secvențe sincronizate. Dimensiunile alezajului variază de obicei de la 32 mm la 125 mm, cu curse de la 25 mm la 400 mm, în funcție de sarcină.

Prelucrarea alimentelor și a băuturilor

Procesarea alimentelor necesită dispozitive de acționare care pot fi spălate cu agenți de curățare caustici și care să reziste la contaminare. Cilindrii de aer din oțel inoxidabil cu etanșări conforme FDA și fără porturi de lubrifiere externe sunt standard în fabricile de îmbuteliere, liniile de panificație și unitățile de procesare a cărnii. Cilindrii de aer de aici sortează produsele pe benzi transportoare, acţionează duzele de umplere şi operează utilaje de ambalare — completând mii de cicluri pe oră în medii cu umiditate ridicată.

Mașini de ambalare

Mașinile de cartonat, mașinile de formare-umplere-sigilare și montatoarele de cutii se bazează în mare măsură pe cilindri pneumatici pentru plierea clapetelor, împingerea produselor și formarea cutiei. Rata de ciclu mare - unele linii de ambalare rulează la 400 până la 600 de pachete pe minut — necesită actuatoare cu răspuns aproape instantaneu și durată lungă de viață. Cilindrii cu profil compact (seria ISO 21287) sunt deosebit de comune aici, economisind spațiu în cadrul mașinii aglomerate.

Manipularea și transportul materialelor

Cilindrii de aer deturnează produsele la joncțiunile transportoarelor, ridică și coboară porțile de oprire și acționează lifturile de paleți în operațiunile de depozitare. Cilindrii pneumatici fără tijă sunt deosebit de valoroși în aceste setări, deoarece oferă curse lungi - până la 6.000 mm la unele modele de catalog - fără penalizarea spațiului unei tije extinse.

Echipamente de service auto

Ascensoarele pentru vehicule, schimbătoarele de anvelope și strungurile de frână se bazează pe actuatoare pneumatice. Sistemele de aer peste ulei din atelierele de caroserie combină viteza pneumatică cu incompresibilitatea hidraulicei, folosind un cilindru de aer pentru a împinge fluidul hidraulic pentru operații precise de presare - aplicând până la 20 de tone de forță dintr-o sursă de aer din atelier.

Echipamente medicale și de laborator

Cilindrii de aer miniatural cu orificii mici de 6 mm sunt utilizați în echipamente de diagnosticare, roboți de manipulare a probelor și paturi de spital. Acești cilindri folosesc aer curat și uscat sau azot, făcându-le compatibile cu mediile sterile. Greutatea lor redusă și funcționarea fără vibrații sunt esențiale în instrumentarea de laborator de precizie.

Construcții și Utilaje Grele

Deși mașinile grele folosesc mai des cilindri hidraulici pentru densitatea lor mai mare de forță, cilindrii pneumatici încă apar în sistemele de frânare cu aer, acționarea ușilor pe autobuze și trenuri și ciocanele pneumatice. Cilindrii de aer telescopici ridică paturile autobasculantelor și acționează palanele cu platformă acolo unde nu este necesară poziționarea intermediară exactă.

Cum se calculează forța pe care o produce un cilindru de aer

Dimensionarea corectă a unui cilindru pneumatic necesită calcularea a două valori de forță: forța de extindere (care acționează pe toată suprafața pistonului) și forța de retragere (acționând asupra zonei inelare a pistonului, care este redusă de secțiunea transversală a tijei).

Formula de extindere a forței

F_extend = P × (π/4) × D²

Unde P este presiunea de alimentare în pascali (1 bar = 100.000 Pa) și D este diametrul alezajului în metri.

Formula de retragere a forței

F_retract = P × (π/4) × (D² − d²)

Unde d este diametrul tijei. Pentru un cilindru de 63 mm cu o tijă de 20 mm care rulează la 6 bari:

• Forța de extindere: 600.000 × (π/4) × 0,063² ≈ 1.870 N
• Forța de retragere: 600.000 × (π/4) × (0,063² − 0,020²) ≈ 1.681 N

În practică, forța reală de ieșire este cu 10-20% mai mică decât cea teoretică din cauza frecării etanșării și a contrapresiunii în conducta de evacuare. Inginerii aplică de obicei un factor de eficiență de 0,8 până la 0,9 atunci când calculează forța efectivă a cilindrului pentru dimensionarea sarcinii.

Alegeți întotdeauna un cilindru care oferă cu cel puțin 25–50% mai multă forță teoretică decât sarcina necesară pentru a asigura o acționare fiabilă pe întregul interval de funcționare de presiune și temperatură.

Cilindru de aer vs. Cilindru hidraulic vs. actuator electric

Alegerea între actuatoarele liniare pneumatice, hidraulice și electrice depinde de cerințele de forță, nevoile de precizie, ciclul de funcționare și condițiile de mediu. Fiecare tehnologie excelează în diferite scenarii.

La pachet: cilindrii de aer câștigă în viteză, simplitate și cost inițial . Cilindrii hidraulici domină acolo unde este necesară o forță masivă într-un pachet compact. Actuatoarele electrice conduc atunci când precizia poziționării la mijlocul cursei sau recuperarea energiei contează. Multe fabrici moderne folosesc toate cele trei tehnologii în aceeași unitate, fiecare potrivită sarcinii pe care o desfășoară cel mai bine.

Specificații cheie de înțeles atunci când alegeți un cilindru pneumatic

Achiziționarea unui cilindru greșit – chiar și ușor subdimensionat – poate duce la cicluri eșuate, uzură prematură a etanșării, timpi de nefuncționare a mașinii și pierderi costisitoare de producție. Înțelegerea următoarelor specificații previne majoritatea erorilor de selecție.

Diametrul alezajului

Alezajul este diametrul interior al cilindrului și este determinantul principal al forței de ieșire. Dimensiunile standard ale alezajului urmează seriile ISO 15552 sau NFPA T3.6.7: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 și 320 mm sunt trepte comune. Dublarea alezajului dublează forța la aceeași presiune, deoarece forța se scalează cu aria (A = πD²/4).

Lungimea cursei

Cursa este distanța totală pe care o parcurge tija pistonului între complet retras și complet extins. Curse mai lungi cresc riscul de flambare a tijei sub sarcini de compresiune. Majoritatea producătorilor furnizează diagrame de rezistență a coloanei pentru a determina sarcina de tracțiune maximă admisă pentru o cursă și un diametru dat tijei. Pentru curse care depășesc aproximativ 10 ori diametrul alezajului, devin necesari cilindri ghidați sau suport extern.

Interval de presiune de operare

Majoritatea cilindrilor pneumatici sunt evaluați pentru 1 până la 10 bar (14,5 până la 145 PSI). Presiunea minimă de funcționare - de obicei 1 până la 2 bar - este critică: cilindrii dimensionați pentru a funcționa la 4 bari se pot bloca sau ciclează neregulat dacă presiunea aerului din instalație scade în timpul cererii de vârf. Verificați întotdeauna presiunea minimă reglată a alimentării cu aer la admisia cilindrului, nu doar la ieșirea compresorului.

Stil de montare

Montarea determină modul în care cilindrul transmite forța cadrului mașinii și modul în care gestionează dezalinierea. Stilurile comune de montare includ:

• Suport pentru picior (FB): Șuruburi pe o suprafață plană; rigid, bun pentru sarcini axiale pure.
• Montare pe flanșă (FA/FF): Înșurubat la capac sau la capătul tijei; foarte rigid, capacitate mare de încărcare.
• Suport șneală (CB/CA): Permite cilindrului să pivoteze; necesar atunci când traseul de sarcină are mișcare unghiulară.
• Suport trunion (MT): Pivote pe un știft central; utilizate în prese și mecanisme de legătură.

Suporturile rigide (picior și flanșă) trebuie utilizate numai atunci când sarcina este perfect aliniată cu axa tijei. Orice nealiniere unghiulară cu o montură rigidă creează încărcare laterală pe tija pistonului, accelerând uzura etanșării tijei și potențial îndoirea tijei în timp.

Amortire

Când un piston ajunge la sfârșitul cursei la viteză mare, acesta lovește capacul de capăt. Fără amortizare, acest lucru creează sarcini de șoc care deteriorează cilindrul, cadrul mașinii și orice scule atașate. Dispozitivele de reglare a pernei încorporate captează un buzunar de aer înaintea pistonului aproape de sfârșitul cursei, creând un efect de bord pneumatic. La viteze ale pistonului peste 300 mm/s, amortizarea trebuie considerată standard mai degrabă decât opțional.

Material de etanșare și evaluarea temperaturii

Garniturile standard NBR (nitril) acoperă -20°C până la 80°C și sunt adecvate pentru majoritatea mediilor din fabrică. Aplicațiile la temperaturi înalte (cuptoare de vopsea, turnătorii) necesită etanșări FKM (Viton) evaluate la 200°C. Aplicațiile la temperaturi scăzute sau sigure pentru alimente pot necesita garnituri EPDM sau componente acoperite cu PTFE. Utilizarea unui material de etanșare greșit este o cauză frecventă a defectării premature a cilindrului.

Probleme frecvente cu cilindrii de aer și cum să le remediați

Chiar și cilindrii pneumatici bine selectați dezvoltă defecțiuni în timp. Recunoașterea timpurie a simptomelor economisește timp de nefuncționare semnificativ și costuri de reparație.

Cilindrul se deplasează sau nu ține poziția

Dacă un cilindru încărcat se deplasează încet din poziția sa extinsă atunci când supapa se închide, etanșarea pistonului curge aer pe lângă suprafața pistonului. Acesta este unul dintre cele mai comune moduri de defectare a cilindrului de aer . Remedierea implică înlocuirea inelelor O ale pistonului sau a garniturilor cu buze. Înainte de a face acest lucru, verificați dacă cilindrul a fost operat peste presiunea sa nominală, ceea ce accelerează extrudarea etanșării în golurile de joc.

Scurgeri de aer extern la tijă

Un șuierat sau un curent de aer vizibil în jurul etanșării tijei indică uzura etanșării tijei sau deteriorarea suprafeței tijei. Tijele cromate pot dezvolta gropi de coroziune sau zgârieturi dacă etanșarea ștergătoarelor se defectează și permite pătrunderea contaminanților. O tijă cu sâmburi taie rapid noile etanșări - tija în sine trebuie inspectată și adesea înlocuită. În medii dure, luați în considerare tijele din oțel inoxidabil cu acoperire ceramică pentru o durată de viață semnificativ mai lungă.

Accident vascular cerebral lent sau lent

Dacă un cilindru își finalizează cursa mai lent decât era de așteptat, verificați în această ordine: presiunea de alimentare la orificiul cilindrului (confirmați că nu există cădere de presiune în linii), supapele de control al debitului (poate fi setate prea restrictiv), bolul filtrului de aer (filtrul înfundat reduce debitul) și alezajul cilindrului (coroziunea internă sau contaminarea crește frecarea etanșării). Un control al debitului de evacuare parțial închis este cauza cea mai comună a extinderii lente în instalațiile pe teren.

Cilindrul nu se va extinde sub sarcină

Când un cilindru se mișcă liber fără sarcină, dar se blochează sub sarcina de aplicare, dimensiunea alezajului este inadecvată pentru forța necesară. Recalculați folosind F = P × A, luând în considerare frecarea și contrapresiunea. Soluția este fie de a crește dimensiunea alezajului, de a crește presiunea de alimentare (în limite de siguranță), fie de a reduce cererea de sarcină. Nu ridicați niciodată presiunea peste valoarea maximă nominală a cilindrului - acest lucru deteriorează etanșările și poate rupe capacele de capăt.

Uzură prematură a etanșării

Garniturile care au nevoie de înlocuire după doar câteva luni de funcționare - mai degrabă decât milioanele de cicluri așteptate - de obicei eșuează din unul dintre cele trei motive: alimentarea cu aer contaminat (particule abrazive care încorporează orificiul și etanșările), încărcarea laterală a tijei (din cauza nealinierii) sau lubrifiere inadecvată. Utilizați o unitate FRL (filtru-regulator-lubrificator) pe fiecare linie de alimentare pneumatică. Pentru cilindrii fără ulei cu garnituri PTFE, asigurați-vă că aerul este curat și uscat, în loc să adăugați lubrifiant de ceață, care degradează PTFE.

Cum să prelungești durata de viață a cilindrului de aer

Un cilindru de aer bine întreținut într-un mediu industrial curat ar trebui să reziste 50 până la 100 de milioane de cicluri înainte de a avea nevoie de înlocuirea trusei de etanșare. Atingerea acestei durate de viață necesită atenție la întregul circuit pneumatic, nu doar la cilindrul în sine.

• Filtrați aerul la 5 microni sau mai bine. Contaminarea cu particule este cauza principală a uzurii accelerate a găurii și a etanșării. Un filtru standard de 40 de microni este insuficient pentru protecția cilindrului.
• Reglați presiunea de alimentare la cel mai scăzut nivel efectiv. Funcționarea la 6 bari când 4 bari atinge forța necesară risipă energie și crește stresul de etanșare. Fiecare 1 bar de presiune în exces reduce durata de viață a etanșării în mod măsurabil.
• Instalați amortizare pe toate aplicațiile de mare viteză. Impactul la sfârșitul cursei fără pernă poate genera forțe de șoc instantanee de 5 până la 10 ori mai mari decât forța de operare, crăpărea capacelor de capăt și deformarea pistoanelor.
• Aliniați tija cilindrului exact cu traseul de sarcină. Chiar și 1-2 grade de nealiniere unghiulară creează încărcare laterală continuă care uzează garniturile tijei de 3 până la 5 ori mai rapid decât într-o instalare aliniată corect.
• Utilizați un uscător sau un postrăcitor la ieșirea compresorului. Apa condensată în conducta de aer provoacă coroziunea internă a găurilor de aluminiu neacoperite și degradează peliculele de lubrifiant de pe garnituri.
• Programați inspecția periodică a stării tijei. Verificați vizual tija pentru zâmbituri, zgârieturi sau coroziune la fiecare trei până la șase luni în medii normale, lunar în condiții dure.

Standardele ISO care guvernează cilindrii de aer

Standardizarea asigură că cilindrii de la diferiți producători sunt interschimbabili dimensional, făcând înlocuirea și achiziția multi-sursă simplă. Standardele primare sunt:

• ISO 15552: Principalul standard internațional pentru cilindrii pneumatici cu profil rotund și pătrat (fostul ISO 6431 și VDMA 24562). Specifică dimensiunile alezajului, filetele orificiilor, dimensiunile de montare și filetele capătului tijei. Acesta este standardul pentru majoritatea cilindrilor industriali medii și mari din întreaga lume.
• ISO 21287: Cilindri compacti cu cerințe limitate de spațiu de montare. Frecvent în mașinile de ambalare și alimentare, unde plicurile mașinilor sunt strânse.
• ISO 6432: Cilindri miniaturali de la 8 la 25 mm alezaj, utilizați în instrumente și sarcini ușoare de asamblare.
• NFPA T3.6.7: Standardul nord-american (NFPA) care reglementează cilindrii cu tiranți obișnuiți în mașinile industriale nord-americane. Dimensiunile alezajului și modelele de montare diferă de ISO 15552, deci confirmați standardul aplicabil înainte de a cumpăra un înlocuitor.

Specificarea unui cilindru de aer standard ISO înseamnă că orice produs compatibil cu producătorul se va instala ca înlocuitor - un avantaj semnificativ în lanțurile globale de aprovizionare, unde mărcile preferate pot avea termene de livrare lungi.
