Seria SY Electrovalvă cu 5 căi Tip conductă directă/Tip unic Furnizori

Acasă / Produse / Componente de control pneumatic / Electrovalvă / Seria SY Electrovalvă cu 5 căi Tip conductă directă/Tip unic

Seria SY Electrovalvă cu 5 căi Tip conductă directă/Tip unic Seria SY Electrovalvă cu 5 căi Tip conductă directă/Tip unic Seria SY Electrovalvă cu 5 căi Tip conductă directă/Tip unic Seria SY Electrovalvă cu 5 căi Tip conductă directă/Tip unic
  • Seria SY Electrovalvă cu 5 căi Tip conductă directă/Tip unic
  • Seria SY Electrovalvă cu 5 căi Tip conductă directă/Tip unic
  • Seria SY Electrovalvă cu 5 căi Tip conductă directă/Tip unic
  • Seria SY Electrovalvă cu 5 căi Tip conductă directă/Tip unic
Electrovalvă

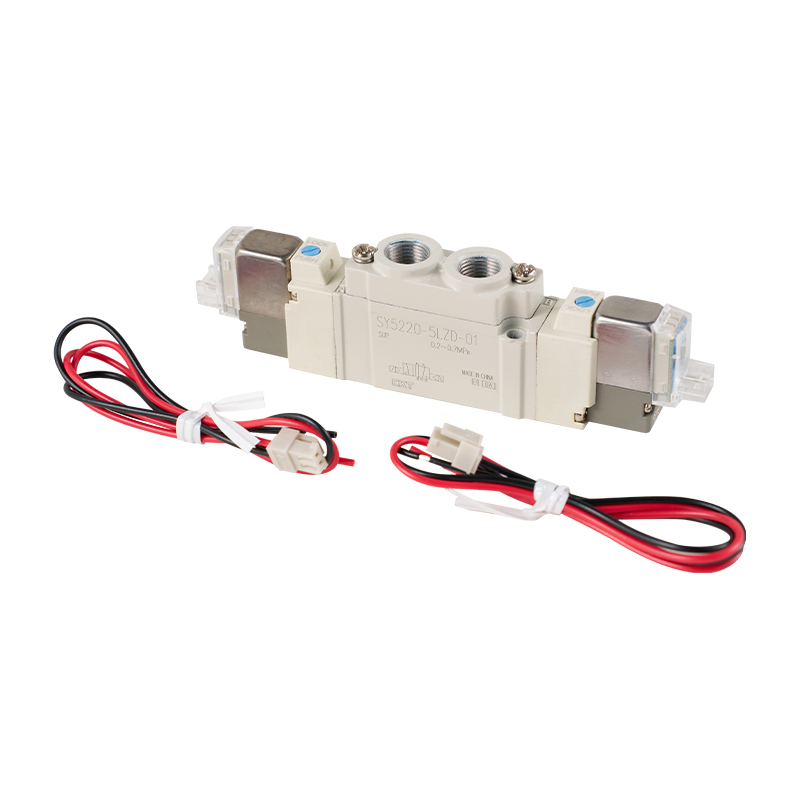

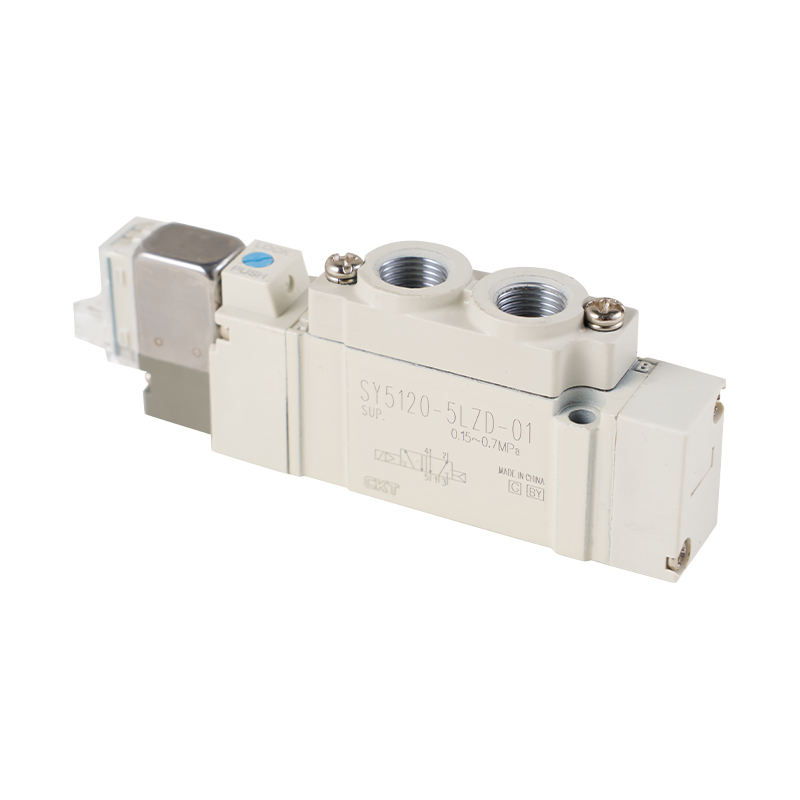

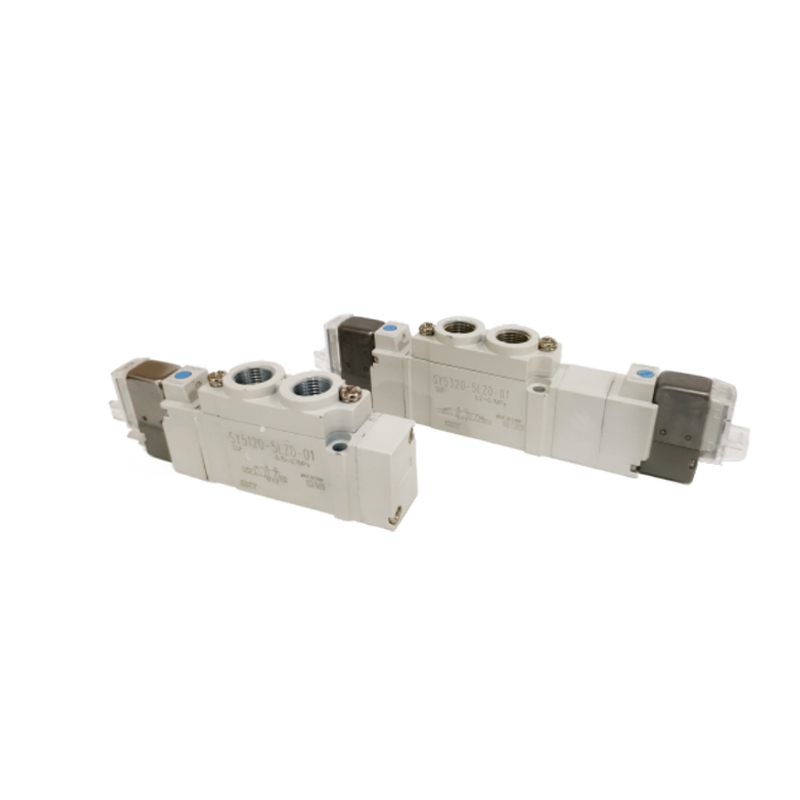

Seria SY Electrovalvă cu 5 căi Tip conductă directă/Tip unic

Seria SY 5 căi electrovalve tip conductă directă/tip unic este un actuator de bază potrivit pentru sistemele de control pneumatic. Adoptă o structură monolitică, acceptă conexiunea directă a conductelor și simplifică procesul de instalare și configurare a sistemului.

Caracteristici principale:
Arhitectură compactă și extindere flexibilă: Structura sa fizică miniaturizată economisește semnificativ spațiul echipamentului, iar structura sa modulară acceptă combinarea rapidă cu o bază standard, făcând ușoară construirea unui sistem de insulă de supape integrat de control centralizat.

Caracteristici eficiente de transmisie a fluidului: Canalul de curgere intern este optimizat topologic pentru a suprima eficient pierderile de energie de presiune, pentru a îmbunătăți eficiența debitului mediu și pentru a ajuta la reducerea nivelului total de consum de energie al sistemului.

Soluții diversificate de configurare a interfeței: oferă două forme standard de interfață: conexiune filetată și plug-in rapid, care se pot adapta cerințelor de conectare la conducte în diferite condiții de lucru și sporesc compatibilitatea implementării la fața locului.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Niciun articol anterior
URMĂTORUL:Seria 35 Electrovalvă cu 3 căi cu acțiune directă Supapă MAC
  • Seria SY3000 SY5000 SY7000
    Utilizarea fluidelor Atmosferă
    Tip pilot intern
    Interval de presiune de operare
    MPa     		Comandă electrică unică cu 2 poziții 0,15~0,7
    Comandă electrică dublă cu 2 poziții 0,1~0,7
    Temperatura mediului și temperatura medie ℃ -10~50(dar nu congelat)
    Frecvența maximă de funcționare Hz Comandă electrică unică cu 2 poziții, double electric control 10 5 5 5
    3-poziție 3 3 3 3
    Metoda de operare manuală Tip buton fără blocare, tip blocare rotativă cu sculă rotativă apăsată în jos, tip cu blocare rotativă cu apăsare manuală în jos
    Metoda de aerisire a supapei pilot Aerisirea centralizată a supapelor principale și pilot
    Alimentare cu ulei Nu
    Poziția de montare Libertatea
    Nute) Shock/vibration resistance m/s² 150/30
    Construcție de protecție Rezistent la praf (IP65 pentru tip priză DIN și tip conector M8)
    Nute) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Rezistența la vibrații: De-a lungul direcției axiale a bobinei supapei principale și a miezului de fier în mișcare și perpendicular pe direcția axială, în fiecare condiție de alimentare și neenergizare, testul de vibrație este efectuat în conformitate cu 45~2000Hz și nu există nicio defecțiune (pentru valoarea inițială).

  • Specificații solenoidului
    Tensiunea nominală a bobinei V DC 24, 12.
    AC50%oHz 220
    Fluctuație admisă de tensiune
    Consumul de energie W DG Standard 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Cu circuit de economisire a energiei 0,1 ((cu lumină)
    ※Puterea aparentă VA AC 220V
    [230V]     		1.30 (cu lumini: 1.34)
    [1,42 (cu lumini: 1,46]     		1,27 (cu lumini: 1,46)
    [1,39 (cu lumini: 1,60)]
    Circuit de protectie la supratensiune Diodă (tip priză DIN, tip nepolarizat ca rezistor variabil)
    Indicator luminos LED (Neon pentru priza DIN tip AC)
    Timp de răspuns
    SY3000 SY5000 SY7000
    Funcția Timp de răspuns ms (la 0,5 MPa) Funcția Timp de răspuns ms (la 0,5 MPa) Funcția Timp de răspuns ms (la 0,5 MPa)
    Fără lămpi indicatoare și supratensiune
    Circuite de protectie     		Fără lămpi indicatoare și supratensiune
    Circuite de protectie     		Fără lămpi indicatoare și supratensiune
    Circuite de protectie
    Comandă electrică unică cu 2 poziții Mai puțin de 12 Comandă electrică unică cu 2 poziții Mai puțin de 19 Comandă electrică unică cu 2 poziții Mai puțin de 31
    Comandă electrică dublă cu 2 poziții Mai puțin de 10 Comandă electrică dublă cu 2 poziții Mai puțin de 18 Comandă electrică dublă cu 2 poziții Mai puțin de 27A
    Caracteristicile debitului/Tabelele de masă
    Model /Seria SY3000
    Supapă
    Modele     		Funcția Calibru receptor Caracteristicile debitului Calitate g
    1、5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direct
    Priză     		În formă de L,
    Forma M
    Prize     		Forma W
    M8
    Potrivire
    C[dm³
    s bar)]     		b Cv C[dm³
    s bar)]
    SY3□20
    -□-M5     		2 biți Control electric unic
    Control electric dublu     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Model / Seria SY5000
    Supapă
    Modele     		Funcția Calibru receptor Caracteristicile debitului Calitate g
    1、5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direct
    Priză     		În formă de L,
    Forma M
    Prize     		Forma W
    M8
    Potrivire
    C[dm³
    s bar)]     		b Cv C[dm³
    s bar)]
    SY5□20
    -□-01     		2 biți Control electric unic
    Control electric dublu     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Model /Seria SY7000
    Supapă
    Modele     		Funcția Calibru receptor Caracteristicile debitului Calitate g
    1、5.3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direct
    Priză     		În formă de L,
    Forma M
    Prize     		Forma W
    M8
    Potrivire
    C[dm³
    s bar)]     		b Cv C[dm³
    s bar)]
    SY7□20
    -□-02     		2 biți Control electric unic
    Control electric dublu     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

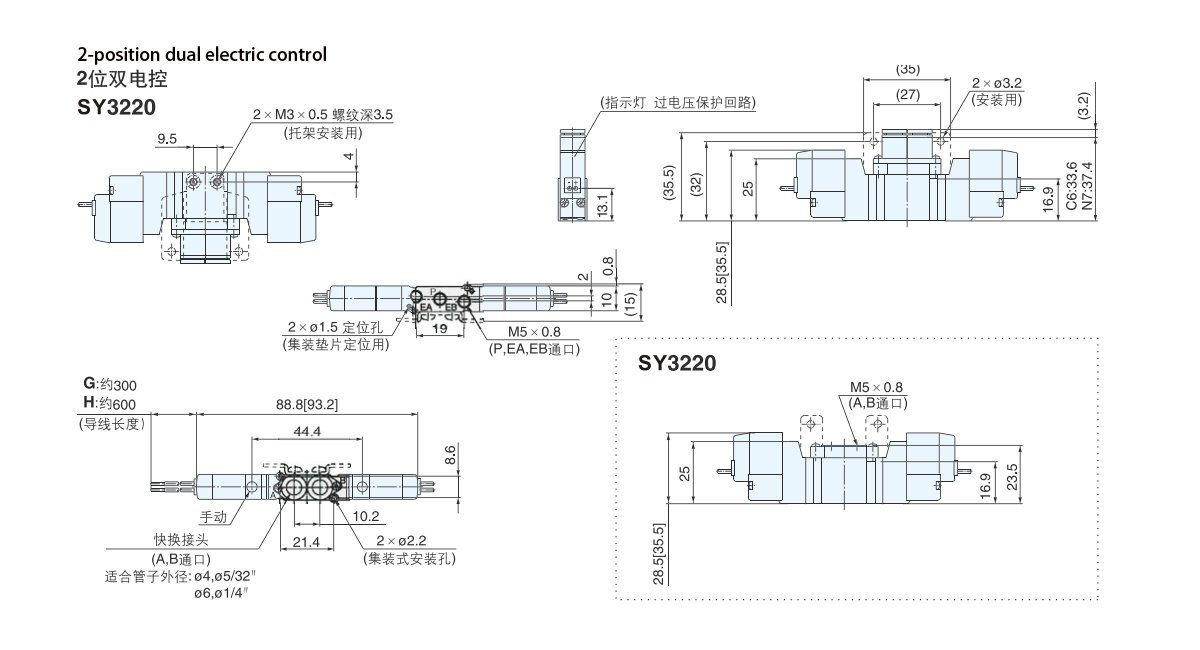

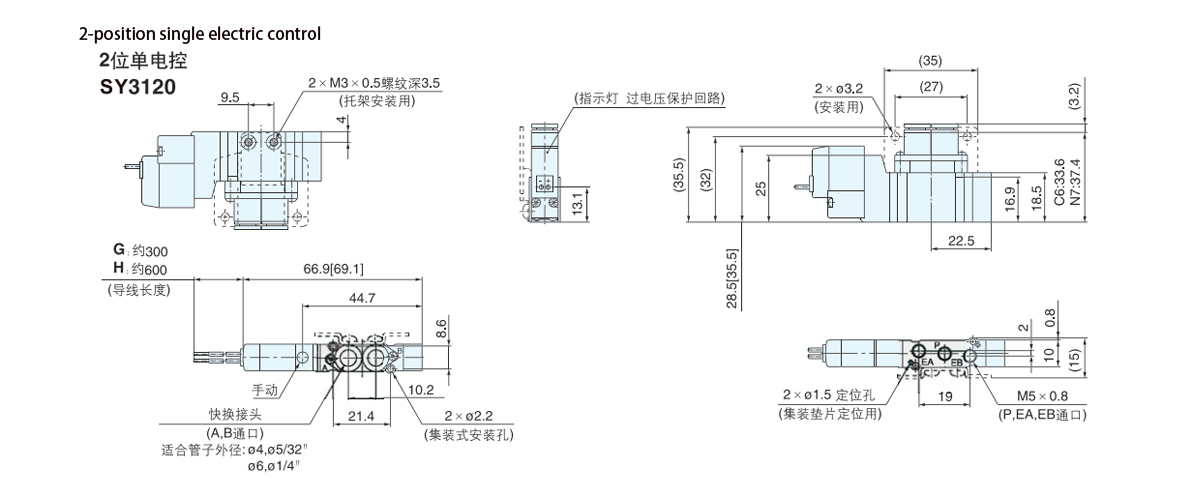

  • Dimensiuni externe seria SY3000

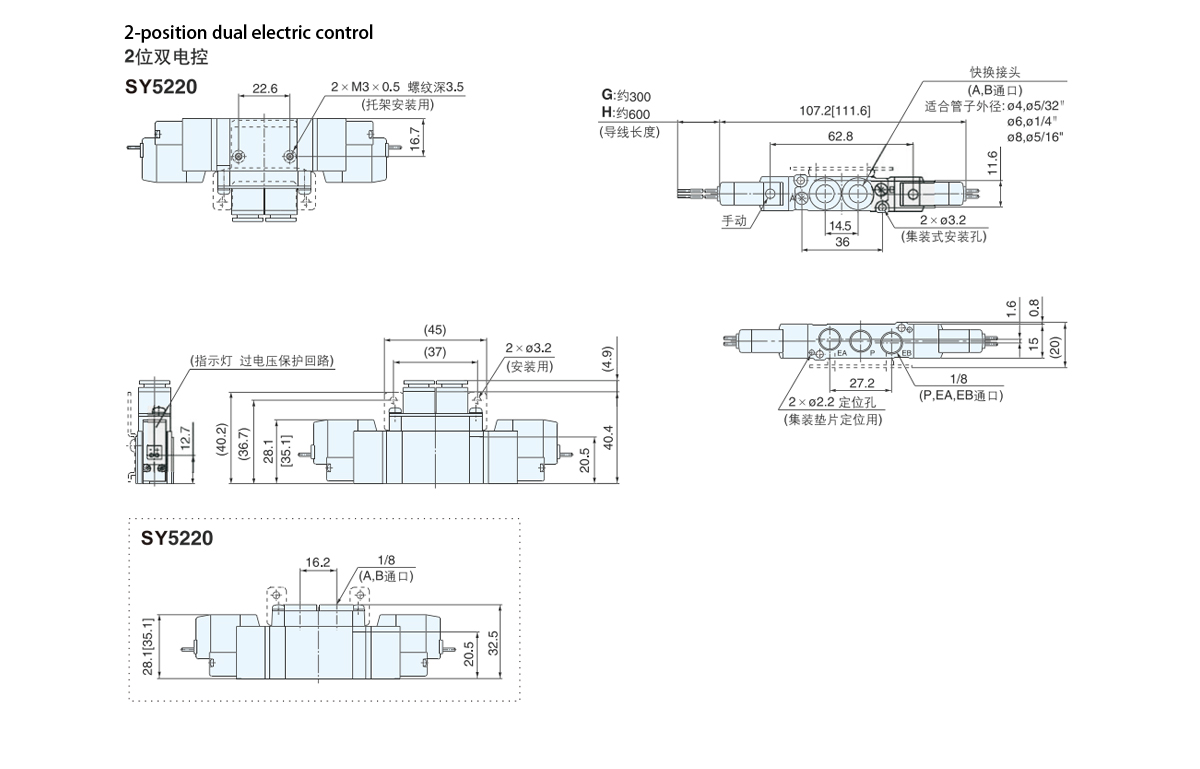

    Dimensiuni externe seria SY5000

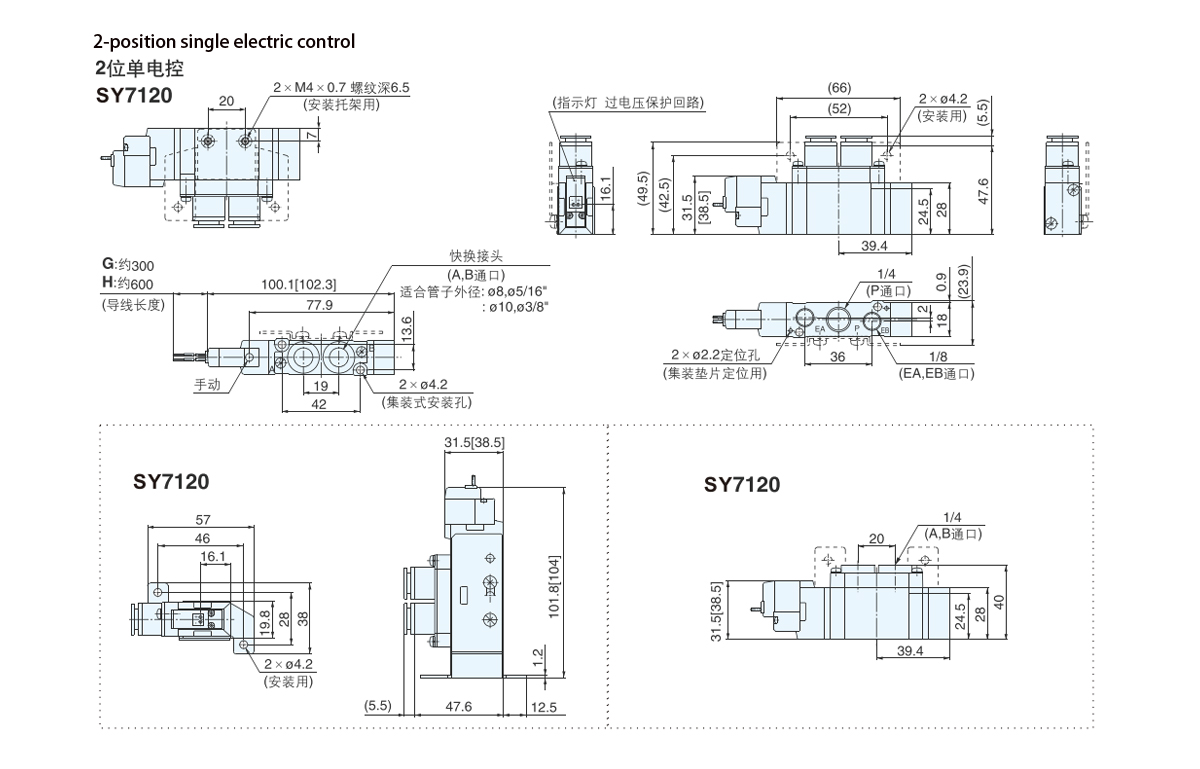

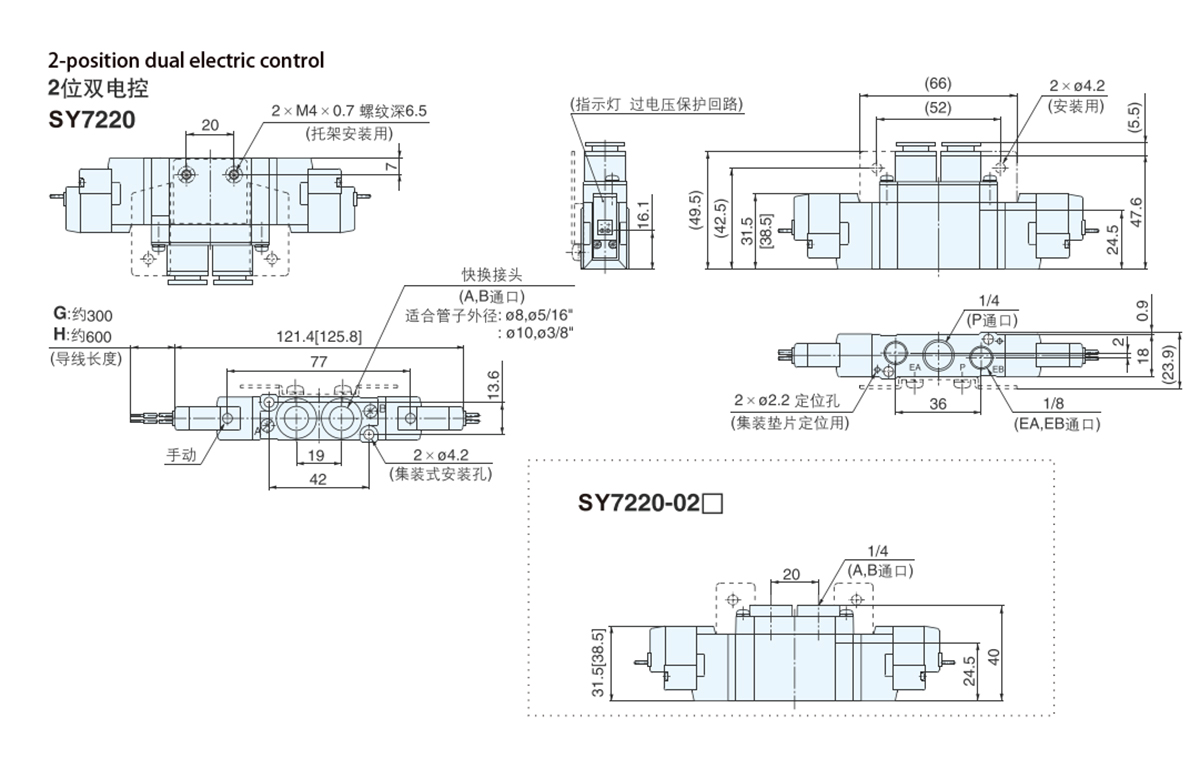

    Dimensiuni externe seria SY7000
