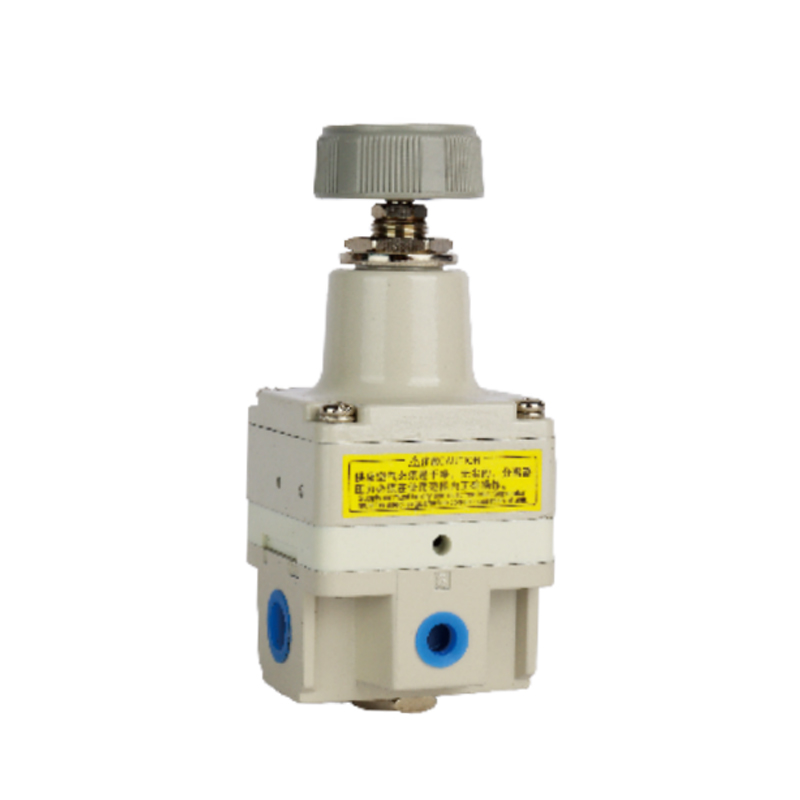

Supapă de reducere a presiunii de precizie seria IR
  • Supapă de reducere a presiunii de precizie seria IR
Regulator de precizie

Supapă de reducere a presiunii de precizie seria IR

Supapa de reducere a presiunii de precizie din seria IR este proiectată pentru cerințele de control al presiunii de înaltă precizie ale sistemelor de fluide industriale. Obține o presiune stabilă prin structura optimizată și este elementul central de control al circuitelor pneumatice și hidraulice de precizie.

1. Performanță excelentă de stabilizare a presiunii

Designul dinamic al miezului supapei și structura de clasificare funcționează împreună pentru a se asigura că presiunea de ieșire are o abatere foarte mică de la valoarea setată; răspunsul dinamic la fluctuațiile de presiune din aval este rapid, optimizând semnificativ acuratețea controlului sistemului.

2. Adaptabilitate excelentă la condițiile de muncă

În condițiile fluctuațiilor presiunii de intrare sau ale modificărilor treptei de debit, mecanismul său de compensare a presiunii-debit poate menține în mod eficient consistența presiunii de ieșire și poate asigura funcționarea continuă și stabilă a sistemului.

3. Capacitate de debit cu gamă largă

Configurația canalului de curgere este optimizată de dinamica fluidelor pentru a menține caracteristicile de presiune liniare în domeniul debitului nominal, pentru a reduce interferența fluctuațiilor de sarcină asupra performanței de stabilizare a presiunii și pentru a se adapta la condițiile dinamice de lucru.

4. Design modular integrat

Oferă interfețe de montare multi-axiale și structuri de console încorporate, acceptă integrarea insulei de supape sau implementarea independentă, simplifică semnificativ complexitatea construcției căii de gaz și îmbunătățește utilizarea spațiului.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Niciun articol anterior
URMĂTORUL:Niciun articol următor
  • Model Tip de bază Tip controlat cu aer
    IR10□0 IR20□0 IR30□0 IR2120 IR3120
    Presiune maximă de alimentare MAX.1.0MPa
    Presiune de alimentare minimă Nota 1) Presiune setată 0,05 MPa Presiunea setată 0,1 MPa Presiune setată 0,05 MPa Presiunea setată 0,1 MPa
    Setați intervalul de presiune
    IR1000:
    0,005~0,2MPa
    IR1010:
    0,01~0,4MPa
    IR1020:
    0,01~0,8MPa
    IR2000:
    0,005~0,2MPa
    IR2010:
    0,01~0,4MPa
    IR2020:
    0,01~0,8MPa
    IR3000:
    0,01~0,2MPa
    IR3010:
    0,01~0,4MPa
    IR3020:
    0,01~0,8MPa     		0,01~0,8MPa 0,01~0,8MPa
    Presiunea semnalului de intrare Nota 2) —— 0,01~0,8MPa 0,01~0,8MPa
    Nota de sensibilitate 3)) În limita a 0,2% din valoarea totală
    Nota de repetabilitate 3) În ±0,5% din scara maximă
    Nota de liniaritate 4) —— În ±1% din scara maximă
    Consumul de aer Nota 5)
    (la presiunea de alimentare de 1,0 MPa)     		În termen de 4,4 l/min (ANR) În termen de 4,4 l/min (ANR) În termen de 11,5 l/min (ANR) În termen de 4,4 l/min (ANR) În termen de 11,5 l/min (ANR)
    Diametru racordare Rc1/8 Rc1/4 Rc1/4,3/8,1/2 Rc1/4 Rc1/4,3/8,1/2
    Diametru racord manometru Rc1/8 (2 locații)
    Temperatura ambiantă și temperatura fluidului -5 până la 60°C (fără îngheț)
    Greutate (kg) 0.14 0.30 0.64 0.35 0.71
    Nota 1) Condiția este că nu există flux pe partea de ieșire. Diferența minimă de presiune față de presiunea setată trebuie să fie de 0,05 MPa pentru modelele IR1000 și IR2000 și de 0,1 MPa pentru modelele IR3000.
    Nota 2) Aplicabil numai pentru tipurile comandate pneumatic IR2120 si IR3120; sunt excluse tipurile de bază.
    Nota 3) Valorile caracteristice nu includ modificările pe termen lung sau schimbările de temperatură.
    Nota 4) Indică liniaritatea presiunii de ieșire în raport cu presiunea semnalului de intrare.
    Nota 5) Cantitatea de aer evacuată frecvent în atmosferă prin orificiul de aerisire sau orificiul de evacuare.
