Supapă cu deget din seria VHK Furnizori

Acasă / Produse / Componente de control pneumatic / Supapă de control manuală / Supapă cu deget din seria VHK

Supapă cu deget din seria VHK Supapă cu deget din seria VHK
  • Supapă cu deget din seria VHK
  • Supapă cu deget din seria VHK
Supapă de control manuală

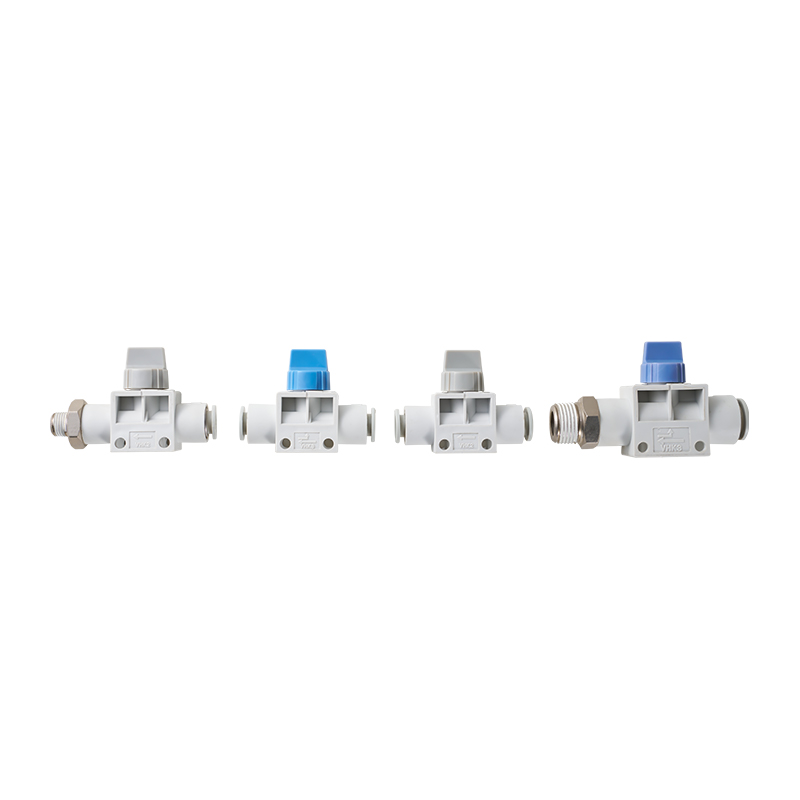

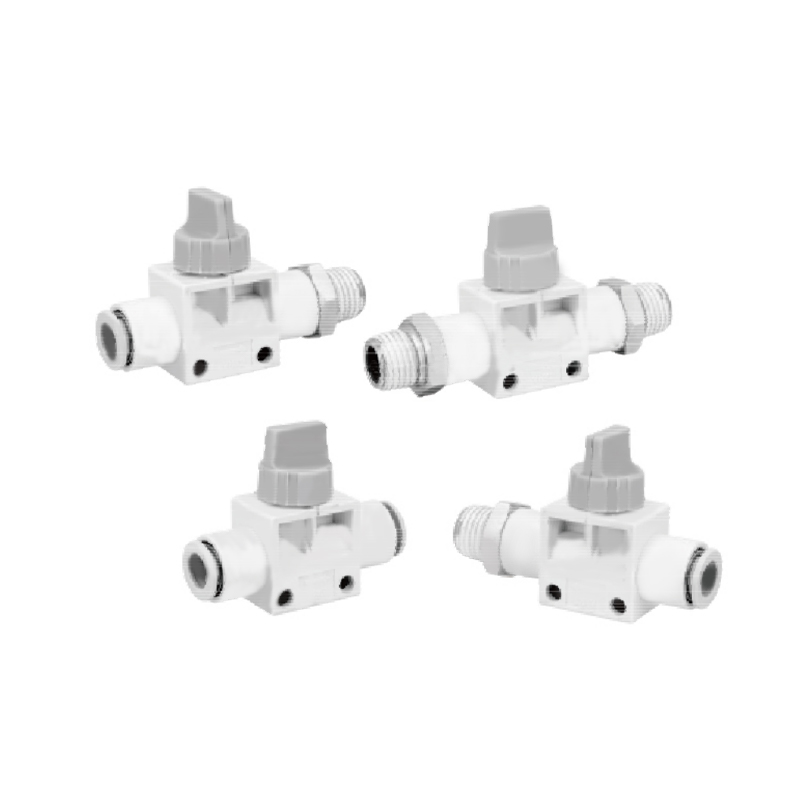

Supapă cu deget din seria VHK

Valvele cu deget din seria VHK sunt un element de control pneumatic compact, care se concentrează pe furnizarea de funcții de bază fiabile de pornire-oprire a fluidului și de comutare a direcției. Designul său ia în considerare atât funcționarea intuitivă, cât și adaptabilitatea sistemului și este potrivit pentru domeniul controlului fluidelor industriale de bază.

Caracteristicile de bază sunt:
Gamă largă de performanțe de flux - arhitectura canalului de curgere intern realizează o gamă largă de capacități de debit pentru a îndeplini cerințele de flux ale mediilor de gaz comprimate tipice.
Etanșare de închidere pozitivă - structura centrală a supapei cu scaun este adoptată pentru a asigura fiabilitatea etanșării în stare închisă și pentru a reduce riscul de scurgere internă.
Compatibilitate cu interfețe modulare - sunt furnizate o serie de interfețe de specificații pentru conducte pentru a se adapta la standardele de diametru exterior ale conductelor industriale principale și pentru a simplifica integrarea la fața locului.
Mecanism de eliberare a presiunii reziduale - configurația specifică cu trei căi are o funcție de reducere a presiunii în poziție medie, care poate elibera pasiv presiunea reziduală pe partea actuatorului în poziția închis.
Optimizarea interacțiunii om-mașină - manipulatorul rotativ are un semn clar de indicare a poziției, care se conformează operațiunii industriale intuitive; cursa sa de deschidere și închidere urmează logica standard a direcției de rotație.

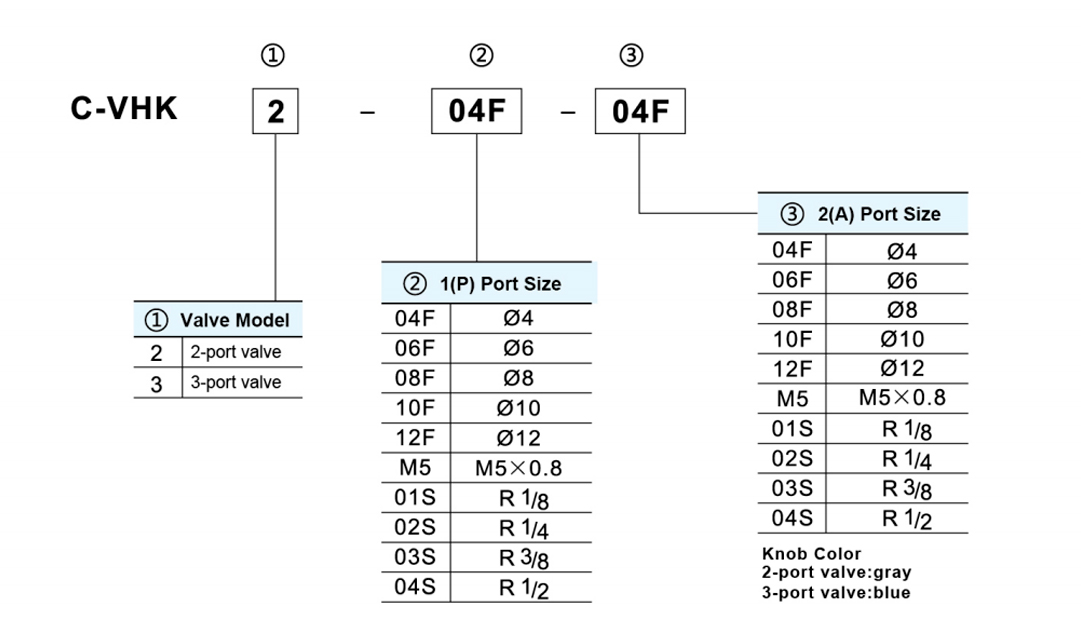

Identificare vizuală funcțională - Diferențierea vizuală rapidă între tipurile de supape cu 2 și 3 căi prin codificarea culorilor corpului actuatorului, cu gri care indică funcțiile de pornire/oprire de bază și albastru indicând funcțiile de comutare direcțională.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Niciun articol anterior
URMĂTORUL:Supapă glisantă manuală seria HSV
  • Supapă Supapă cu 2/3 porturi
    Fluid Aer
    Presiune dovada 1,5 Mpa
    Presiune max. de operare 1,0 Mpa
    Interval de presiune de operare -100kPa
    Temperatura ambientală și a fluidului 0 până la 60℃
    Material de tub aplicabil Nailon, poliuretan

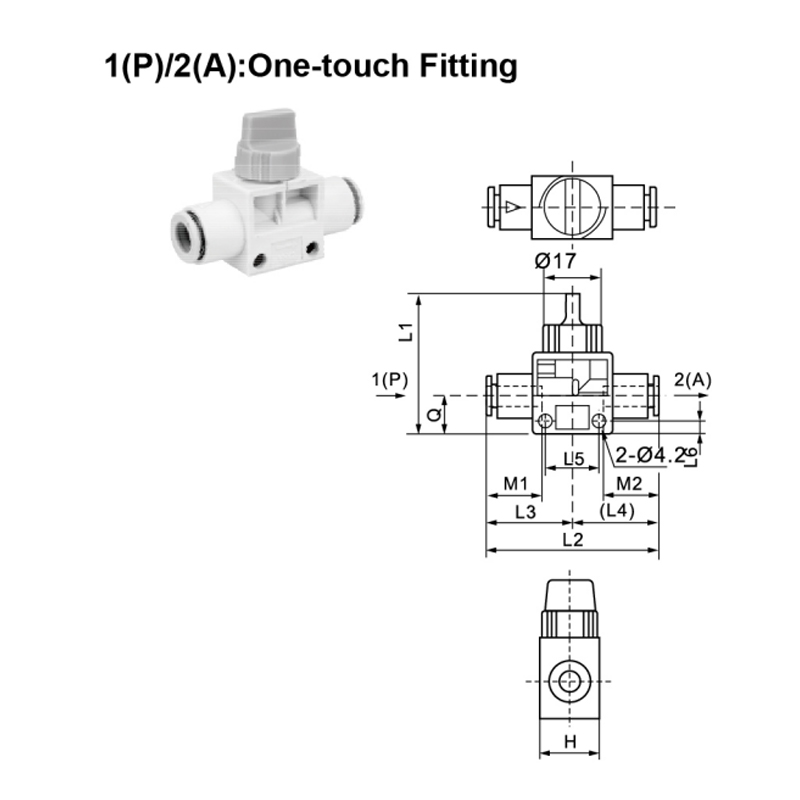

  • Aplicabil
    tubulatura O.D
    (mm)     		Model H L1 L2 L3 L4 L5 L6 M1 M2 Q Eficient
    Zona
    (mm²)     		Greutate
    (g)
    1(P)R
    2(A)     		2(A)R
    3(R)
    1(P) 2(A)
    Ø4 Ø4 C-VHK□-04F-04F 18 41 47.6 23.8 23.8 16.5 3.5 15.8 15.8 11 3.4 1.2 15
    Ø6 Ø4 C-VHK口-06F-04F 18 41 48 24.3 23.7 16.5 3.5 16.8 15.8 11 5.1 1.2 15
    Ø6 C-VHK□-06F-06F 48.6 24.3 16.8 7.2 16
    Ø8 Ø6 C-VHK□-06F-06F 18 41 50.5 26.2 24.3 16.5 3.5 18.7 16.8 11 9 1.2 16
    Ø8 C-VHK□-08F-08F 52.4 26.2 18.7 9.7 17
    Ø10 Ø8 C-VHK□-10F-08F 22 46 58.5 30.5 28 21.5 4 20.8 18.7 14 13.7 3.2 28
    Ø10 C-VHK□-10F-10F 61 30.5 20.8 16.1 29
    Ø12 Ø10 C-VHK□-12F-10F 22 46 62 31.5 30.5 21.5 4 21.8 20.8 14 17 3.2 31
    Ø12 C-VHK□-12F-12F 63 31.5 21.8 17.5 32

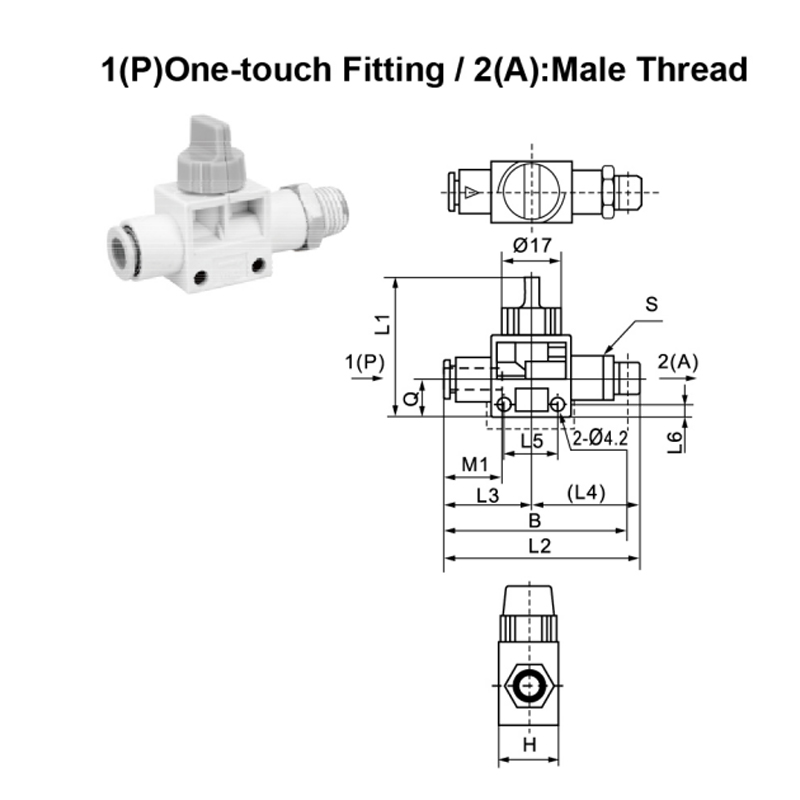

    Conexiune
    Fir     		Aplicabil
    tubulatura o.D
    (mm)     		Model H L1 L2 L3 L4 L5 L6 M1 Q Eficient Area
    ( mm²)     		Greutate
    (g)     		B S
    lățime
    Peste tot
    Apartamente
    1(P) 2(A) 1P)R2(A) 2(A)R3/R)
    M5 Ø4 C-VHK□-M5-04F 18 41 52.9 23.8 29.1 16.5 3.5 15.8
    16.8     		11 2.0 1.2 19 49 11
    Ø6 C-VHK□-M5-06F 83.9 24.3 29.6 21 50 13
    1/8 Ø4 C-VHK□-01S-04F 18 41 55.4 23.8 31.6 16.5 3.5 15.8
    16.8     		11 3.4 1.2 21 51 11
    Ø6 C-VHK□-01S-06F 56.9 24.3 32.6 7.2 23 53 13
    Ø8 C-VHK□-01S-08F 62.2 26.2 36 18.7 9.7 31 58 17
    1/4 Ø6 C-VHK□-02S-06F 18 41 60.4 24.3 36.1 16.5 3.5 16.8
    18.7     		11 7.2 1.2 31 54 14
    Ø8 C-VHK□-02S-08F 65.2 26.2 39 9.7 32 59 17
    Ø10 C-VHK□-02S-10F 22 46 73.8 30.5 43.3 21.5 4 20.8
    21.8     		14 16.1 3.2 49 68 19
    Ø12 C-VHK□-02S-12F 76.3 31.5 44.8 17.5 63 70 22
    3/8 Ø6 C-VHK□-03S-06F 18 41 62.4 24.3 38.1 16.5 3.5 16.8 11 7.2 1.2 41 56 17
    Ø8 C-VHK□-03S-08F 66.2 26.2 40 18 9.7 40 60
    Ø10 C-VHK□-03S-10F 22 46 74.8 30.5 44.3 21.5 4 20.8
    21.8     		14- 16.1 3.2 51 68 19
    Ø12 C-VHK□-03S-12F 77.3 31.5 45.8 17.5 64 71 22
    1/2 Ø10 C-VHK□-04S-10F -22 46 78.2 30.5 47.7 21.5 4 20.8
    21.8     		14- 16.1 3.2 72 70 22
    Ø12 C-VHK□-04S-12F 80.2: 31.5 48.7 17.5 70 72

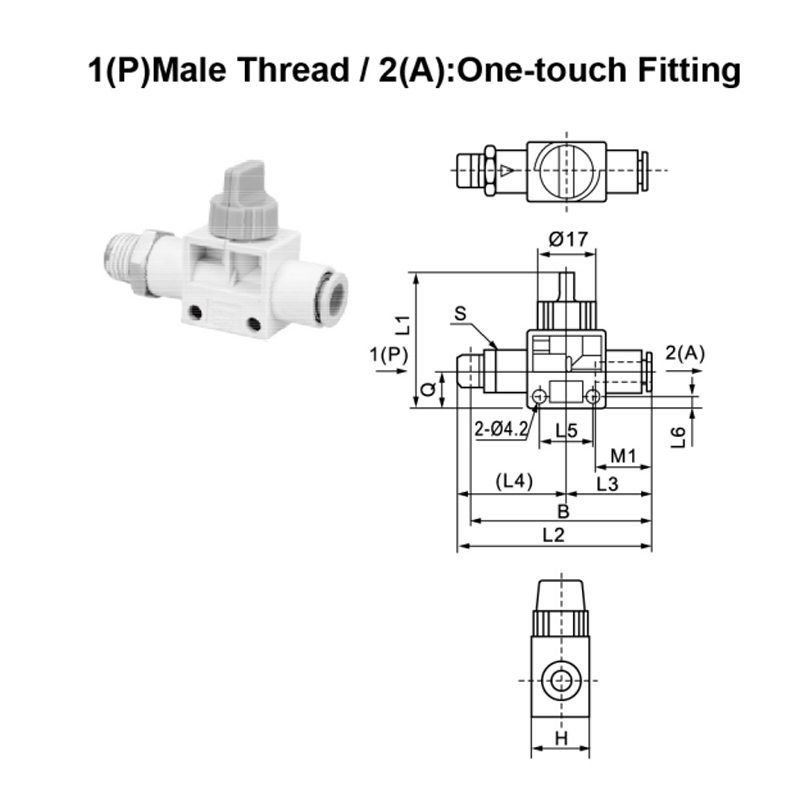

    Aplicabil
    tubulatura o.D
    (mm)     		Model Conexiune
    Fir
    2(A)     		H L1 L2 L3 L4 L5 L6 M1 Q Eficient Area
    (mm²)     		Greutate
    (g)     		B S
    lățime
    Peste tot
    Apartamente
    1(P) 1P)R2(A) 2(A)R3/R)
    Ø4 C-VHK□-04F-M5 M5 18 41 52.9 23.8 29.
    31.6     		16.5 3.5 15.8 11 2.0 1.2 19 49 11
    C-VHK□-04F-01S 1/8 55.4 3.4 21 51 13
    Ø6 C-VHK□-06F-M5 M5 18 41 53.9 24.3 29.6 16.5 3.5 16.8 11 2.0 1.2 21 50 11
    C-VHK□-06F-01S 1/8 56.9 32.6 7.2 23 53 13
    C-VHK□-06F-02S 1/4 60.4 36.1 31 54 17
    C-VHK□-06F-03S 3/8 62.4 38.1 41 56 14
    Ø8 C-VHK□-08F-01S 1/8 18 41 62.2 26.2 36 16.5 3.5 18.7 11 9.7 1.2 31 58 17
    C-VHK□-08F-02S 1/4 65.2 39 32 59 19
    C-VHK□-08F-03S 3/8 66.2 40 40 60 22
    Ø10 C-VHK□-10F-02S 1/4 22 46 73.8 30.5 43.3 21.5 4 20.8 14 16.1 3.2 49 68 17
    C-VHK□-10F-03S 3/8 74.8 44.3 51
    C-VHK□-10F-04S 1/2 78.2 47.7 72 70 19
    Ø12 C-VHK□-12F-02S 1/4 22 46 76.3 31.5 44.8 21.5 4 21 14 17.5 3.2 63 70 22
    C-VHK□-12F-03S 3/8 77.3 45.8 64 71
    C-VHK□-12F-04S 1/2 80.2 48.7 70 72

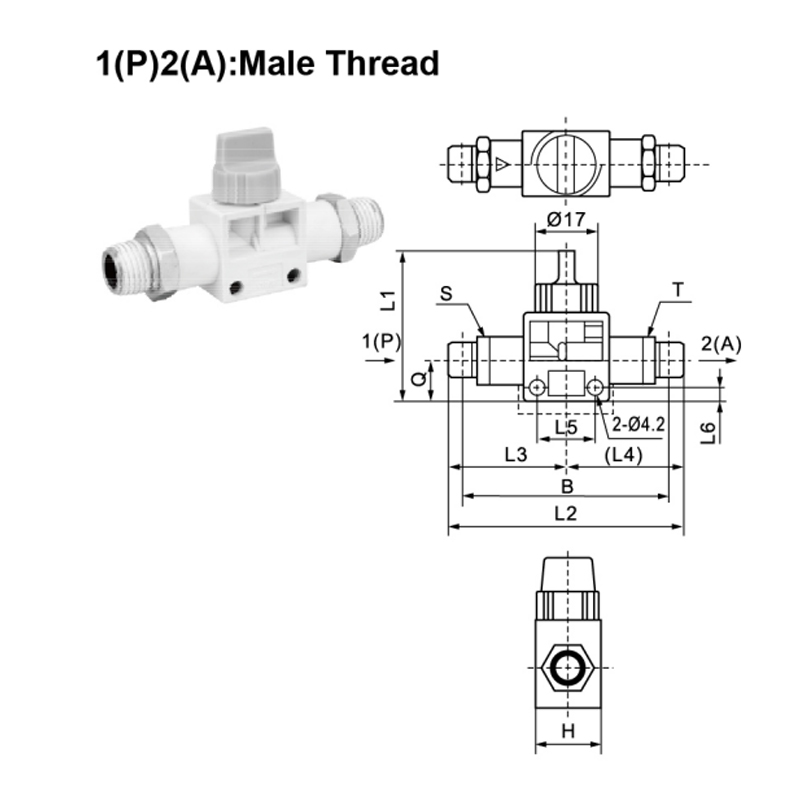

    Conexiune Thread Model H L1 L2 L3 L4 L5 L6 Q Eficient Area
    (mm²)
    Greutate
    (g)     		B S
    lățime
    Peste tot
    Apartamente     		T
    lățime
    Peste tot
    Apartamente
    1(P) 2(A) 1P)R2(A) 2(A)R3R)
    M5 M5 C-VHK□-M5-M5 18 41 58.2 29.1 29.1 16.5 3.5 11 2.0 1.2 23 51 11 11
    1/8 M5 C-VHK□-01S-M5 18 41 61.6 32.6 29 16.5 3.5 11 2.0 1.2 26 54 13 13
    1/8 C-VHK□-01S-01S 65.2 32.6 8.6 30 57
    14 1/8 C-VHK□-02S-01S 18 41 71.6 39 32.6 16.5 3.5 11 9.0 1.2 39 62 17 13
    1/4 C-VHK□-02S-02S 78 39 9.7 47 66 17
    3/8 1/4 C-VHK□-03S-02S 22 46 85.1 44.3 40.8 21.5 4 14 13.7 3.2 65 73 19 17
    3/8 C-VHK□-03S-03S 88.6 44.3 16.1 72 76 19
    1/2 3/8 C-VHK□-04S-03S 22 46 93 48.7 44.3 21.5 4 14 15.1 3.2 90 79 22 19
    1/2 C-VHK□-04S-04S 97.4 48.7 17.5 101 81 22
