Ce este un cilindru de aer? Tipuri, utilizări și cum funcționează

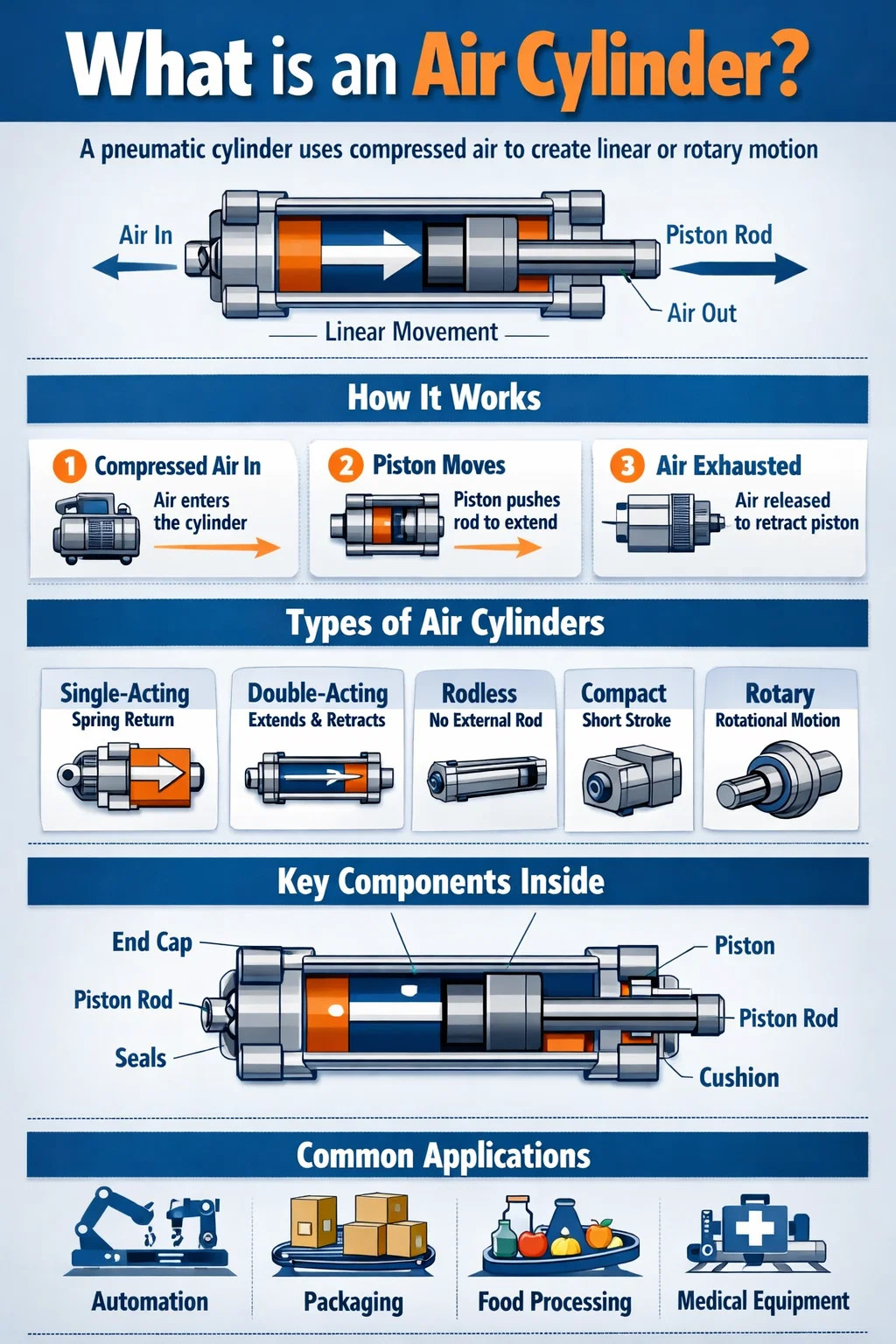

Ce este un cilindru de aer?

An cilindru de aer - numit și cilindru pneumatic - este un dispozitiv mecanic care utilizează aer comprimat pentru a produce mișcare și forță liniară sau rotativă. El transformă energia potențială stocată în aer sub presiune în lucru mecanic controlat. În termeni mai simpli: împingi aer comprimat înăuntru, iar cilindrul împinge ceva — o clemă, o presă, o supapă, o ușă — cu o forță precisă, repetabilă.

Cilindrii de aer sunt printre cele mai utilizate actuatoare în automatizarea industrială. Acestea apar în liniile de asamblare, mașini de ambalare, producție de automobile, procesare alimentară, echipamente medicale și nenumărate alte sisteme. Popularitatea lor vine dintr-o combinație de simplitate, cost redus, viteză mare și curățenie inerentă în comparație cu alternativele hidraulice.

Un cilindru pneumatic standard constă dintr-un cilindru cilindric, un piston, o tijă de piston, capace de capăt, garnituri și orificii pentru intrarea și ieșirea aerului. Când aerul comprimat — de obicei la 60 până la 120 PSI (4 până la 8 bar) în majoritatea setărilor industriale - intră pe o parte a pistonului, creează o presiune diferențială care antrenează pistonul și tija atașată într-o direcție. Eliberarea sau redirecționarea aerului inversează sau retrage mișcarea.

Acest mecanism fundamental a rămas în mare parte neschimbat timp de peste un secol, dar producția modernă a rafinat cilindrii de aer pentru a funcționa cu toleranțe măsurate în micrometri, durate de viață depășind 20 de milioane de lovituri , iar timpii de răspuns de câteva milisecunde.

Cum funcționează un cilindru de aer: mecanica de bază

Înțelegerea modului în care funcționează un cilindru pneumatic necesită analiza presiunii, suprafeței și forței împreună. Forța de ieșire pe care o produce un cilindru este determinată de o formulă simplă:

Forța (F) = Presiune (P) × Aria (A)

De exemplu, un cilindru cu un diametru al alezajului de 50 mm are o suprafață a pistonului de aproximativ 19,6 cm². La o presiune de alimentare de 6 bar (87 PSI), produce o forță de împingere teoretică de aproximativ 1.178 Newtoni (aproximativ 265 lbf) . Forța din lumea reală este puțin mai mică datorită frecării și rezistenței de etanșare, de obicei în jur de 80-90% din valoarea teoretică.

Operare pas cu pas

1. Un compresor generează și stochează aer comprimat într-un rezervor.
2. O supapă de control direcțională (de obicei o supapă 4/2 sau 5/2) direcționează aerul către portul corespunzător al cilindrului.
3. Aerul comprimat intră în camera cilindrului și împinge fața pistonului.
4. Pistonul se deplasează, împingând tija spre exterior (cursă de prelungire).
5. Supapa comută, trimițând aer în partea opusă și epuizând prima cameră.
6. Pistonul se retrage înapoi în poziția sa de pornire.

Viteza este controlată de supape de control al debitului (numite și supape cu ac sau supape de accelerație), care limitează cât de repede poate intra sau evacua aerul din camera cilindrului. Caracteristicile de amortizare încorporate în capacele de capăt încetinesc pistonul aproape de sfârșitul cursei pentru a preveni deteriorarea prin impact - un aspect important atunci când sarcinile sunt grele sau cursele sunt lungi.

Tipuri de cilindri de aer și diferențele lor

Nu toți cilindrii pneumatici sunt la fel. Tipul selectat pentru orice aplicație depinde de mișcarea necesară, spațiul disponibil, caracteristicile de încărcare și condițiile de mediu. Iată cele mai frecvent utilizate categorii:

Cilindri cu acțiune simplă

Un cilindru cu acțiune simplă folosește aer comprimat pentru a deplasa pistonul într-o singură direcție. Mișcarea de întoarcere se realizează printr-un arc intern sau o sarcină externă (gravitație, de exemplu). Acești cilindri au doar un port de aer. Sunt mai simple, folosesc mai puțin aer pe ciclu și sunt ideale pentru aplicații de prindere, ștanțare și susținere în care forța de lucru este necesară doar într-o singură direcție. Dimensiunile comune ale alezajului variază de la 8 mm până la 100 mm , cu lungimi de cursă de obicei de până la 200 mm din cauza limitărilor arcului.

Cilindri cu dublă acțiune

Cel mai utilizat tip în automatizarea industrială. Un cilindru cu dublă acțiune folosește aer comprimat atât pentru cursa de extensie, cât și pentru cursa de retragere. Două orificii de aer - unul pe fiecare parte a pistonului - permit controlul independent al fiecărei direcții. Aceasta oferă forță în ambele direcții, făcându-l potrivit pentru împingere, tragere, ridicare, apăsare și orice aplicație care necesită control activ al cursei de retur. Dimensiunile alezajului pot varia de la 6 mm până la peste 500 mm , iar cursele se pot extinde la câțiva metri în modelele specializate.

Cilindri fără tijă

În loc de o tijă convențională de piston care se extinde de la un capăt, un cilindru fără tijă transmite mișcarea printr-un cuplaj mecanic sau magnetic de-a lungul exteriorului cilindrului. Acest design necesită aproximativ jumătate din lungimea instalării a unui cilindru convențional pentru aceeași cursă, făcându-l valoros în spații înguste. Cilindrii fără tijă sunt obișnuiți în sistemele pick-and-place, automatizarea portalului și mesele glisante.

Cilindri compacti și cu cursă scurtă

Numiți și cilindri plati sau cilindri de clătite, aceștia sunt proiectați pentru curse foarte scurte - adesea 1 mm până la 50 mm — în spații restrânse. Factorul lor de formă cu profil redus le face să fie favorite în producția de electronice, manipularea PCB-urilor și asamblarea dispozitivelor medicale, unde spațiul este limitat.

Actuatoare rotative

În timp ce majoritatea oamenilor asociază cilindrii de aer cu mișcarea liniară, actuatoarele pneumatice rotative transformă aerul comprimat în mișcare unghiulară. Sunt folosite pentru a roti supapele, a poziționa piesele sau pentru a conduce tabelele de index. Unghiurile de rotație comune sunt 90°, 180° și 270° , deși există și versiuni cu rotație continuă.

Cilindri tandem

Doi cilindri conectați în serie împărțind aceeași tijă de piston. Această configurație dublează aproximativ forța de ieșire fără a crește diametrul alezajului - util atunci când este necesară o forță mare, dar diametrul de instalare este limitat.

Cilindri cu mai multe poziții

Cilindrii standard oferă două poziții: complet extins și complet retractat. Cilindrii cu mai multe poziții (sau cu mai multe etape) combină doi sau mai mulți cilindri pentru a obține trei sau patru poziții discrete de-a lungul cursei. Acest lucru este util pentru operațiuni de indexare, poziționare a pieselor și asamblare care necesită mai multe puncte de oprire fără servocontrol.

Componentele cheie din interiorul unui cilindru pneumatic

Fiecare cilindru de aer – indiferent de tip sau dimensiune – este construit din mai multe componente critice. Înțelegerea acestor părți ajută la specificarea, întreținerea sau depanarea unui cilindru pe teren.

• Cilindru (tub cilindric): Corpul principal care conține pistonul și care ghidează cursa acestuia. Fabricat de obicei din aliaj de aluminiu, oțel inoxidabil sau tuburi din oțel carbon, cu o suprafață interioară șlefuită cu precizie. Rugozitatea suprafeței este de obicei menținută la Ra 0,4–0,8 µm pentru a minimiza uzura etanșării.
• Piston: Componenta în formă de disc care separă cele două camere de aer din interiorul cilindrului. Acesta transferă presiunea pneumatică în forță mecanică asupra tijei. Pistoanele poartă inele O sau garnituri cu buze pentru a preveni scurgerile de aer între camere.
• Tija pistonului: Un arbore din oțel șlefuit cu precizie (adesea cromat sau anodizat dur) atașat de piston și care se extinde printr-unul sau ambele capace de capăt. Diametrul tijei este dimensionat pentru a rezista la flambaj sub sarcină de compresiune - utilizând de obicei formula de flambaj a coloanei lui Euler pentru curse mai lungi.
• Capace de capăt (cap și capac): Închideți cele două capete ale butoiului. Capacul (capul) din partea tijei conține etanșarea tijei și etanșarea ștergătoarelor. Capacul de capăt cu partea oarbă (capac) poate include supape de amortizare și orificii de aer.
• Sigilii: Poate cele mai critice componente pentru întreținere. Garniturile de etanșare ale pistonului previn scurgerile între camerele transversale; garniturile tijelor previn scurgerile externe; Garniturile ștergătoare (numite și garnituri cu raclere) exclud pătrunderea prafului și a contaminanților. Materialele de etanșare obișnuite includ NBR (nitril), poliuretan, PTFE și Viton - fiecare potrivit pentru diferite intervale de temperatură și medii.
• Supape de pernă: Supape cu ac reglabile încorporate în capacele de capăt care captează un mic buzunar de aer înaintea pistonului în apropierea capătului cursei, decelerând-o treptat. Fără amortizare, cilindrii care funcționează la viteză mare cu sarcini mari pot genera forțe de impact care depășesc 10 kN , provocând uzură prematură sau deteriorare structurală.
• Lagăr tijei (bucșă): O suprafață de rulment cu frecare redusă în capacul capului care ghidează tija și absoarbe sarcinile laterale. Fabricat adesea din bronz sinterizat sau polimer auto-lubrifiant de tip IGUS.
• Senzori de poziție / Comutatoare magnetice: Mulți cilindri includ o canelură exterioară pentru montarea întrerupătoarelor cu lame sau a senzorilor cu efect Hall care detectează un magnet încorporat în piston. Acestea oferă feedback de poziție - semnale complet extinse sau complet retractate - fără nicio penetrare a corpului cilindrului.

Specificații cheie de înțeles atunci când alegeți un cilindru de aer

Alegerea cilindrului pneumatic potrivit pentru o aplicație este mai nuanțată decât pare la prima vedere. Obținerea greșită a specificațiilor poate duce la o forță insuficientă, o defecțiune prematură a etanșării, flambarea tijei sau timpi de ciclu slabi. Iată care sunt parametrii care contează cel mai mult:

Diametrul alezajului

Diametrul interior al cilindrului. Acesta este determinantul principal al forței de ieșire. Dimensiunile standard ale alezajului urmează ISO 6432 (pentru diametre ale alezajului 8–25 mm) și ISO 15552 (pentru 32–320 mm). Dimensiunile comune includ 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 și 200 mm. Un alezaj mai mare înseamnă mai multă forță la aceeași presiune, dar și mai mult consum de aer pe ciclu.

Lungimea cursei

Distanța totală de deplasare a tijei pistonului de la complet retras la complet extins. Cursele standard sunt adesea disponibile în trepte de 25 mm, deși lungimile personalizate sunt comune. Cursele mai lungi cresc riscul de flambaj a tijei și necesită verificarea capacității de sarcină de flambaj a cilindrului în raport cu forța de compresiune aplicată.

Presiunea de operare

Majoritatea cilindrilor pneumatici industriali sunt evaluați pentru 1 până la 10 bar (14,5 până la 145 PSI) presiunea de lucru. Cea mai comună alimentare cu aer a plantei este de 6-7 bar. Confirmați întotdeauna presiunea maximă de funcționare a unui cilindru înainte de instalare - depășirea acesteia poate rupe garniturile sau deforma capacele de capăt.

Diametrul tijei și rezistența la flambaj

Pentru sarcini de compresie (împingere), tija trebuie verificată pentru flambaj, în special la curse lungi. Sarcina de compresiune sigură depinde de diametrul tijei, lungimea liberă a flambajului și configurația de montare. Un cilindru cu o tijă de 20 mm la o lungime liberă de 800 mm se poate manipula numai în siguranță 3-4 kN în compresie — semnificativ mai mică decât forța teoretică a pistonului.

Temperatura de operare

Cilindrii standard cu etanșări NBR funcționează între -20°C și 80°C . Pentru temperaturi mai ridicate (până la 200°C), sunt necesare garnituri din Viton sau PTFE. Variantele de calitate alimentară și camerele curate folosesc materiale speciale și tratamente de suprafață pentru a îndeplini standardele sanitare și de contaminare.

Stil de montare

Modul în care un cilindru este montat pe cadrul unei mașini are implicații semnificative pentru distribuția și alinierea sarcinii. Stilurile comune de montare includ:

• Montare picior/flanșă: Montare rigidă, fixă. Cel mai bun pentru sarcini liniare pure, fără variații unghiulare.
• Suport șneală (pivot spate): Permite cilindrului să pivoteze, găzduind sarcini care își schimbă unghiul în timpul cursei.
• Suport trunion: Pivot din lateral, potrivit pentru aplicații grele cu mișcare unghiulară semnificativă.
• Atașamente pentru capete de tijă: Inelele sferice ale tijei sau capetele tijei la vârf permit alinierea unghiulară la punctul de conectare a sarcinii.

Unde se folosesc cilindrii de aer: aplicații din lumea reală

Cilindrii pneumatici apar practic în orice industrie care implică mișcare automată. Viteza, simplitatea și curățenia lor (aerul evacuat este doar aer, nu ulei) îi fac dispozitivul de acționare preferat în nenumărate medii.

Automatizare de fabricație și asamblare

În fabricile de automobile, cilindrii pneumatici antrenează dispozitive de sudură robotizate, cleme pentru piese, unelte de fixare prin presare și deviatoare ale transportoarelor. O singură linie de asamblare poate conține sute până la mii de cilindri de aer care funcționează la viteze de ciclu de 30 până la 120 de cicluri pe minut . Repetabilitate poziționării pneumatice - cu poziții finale hardstop - le face fiabile pentru producția de volum mare.

Mașini de ambalare

Mașinile de umplere, capetele de acoperire, aplicatoarele de etichete, montatoarele de carton și dispozitivele de etanșare a carcasei depind de cilindri pneumatici pentru o mișcare rapidă și repetabilă. O linie de îmbuteliere care rulează la 600 de sticle pe minut își va cicla cilindrul de umplere de 10 ori pe secundă - impunând cerințe extreme asupra duratei de viață a sigiliului și a timpului de răspuns al supapei.

Prelucrarea alimentelor și a băuturilor

Cilindrii din oțel inoxidabil cu sigilii conform FDA sunt utilizați în porționarea cărnii, mașinile de panificație, procesarea produselor lactate și sortarea legumelor. Capacitatea de a spăla echipamentul cu apă și agenți de curățare fără a deteriora actuatorul este un avantaj critic față de alternativele hidraulice în acest mediu.

Echipamente medicale si farmaceutice

Cilindrii compatibili cu camerele curate, fabricați din aluminiu anodizat sau oțel inoxidabil, cu etanșări cu emisie redusă de gaze, apar în mașinile de presare pentru tablete, echipamentele de umplere a seringilor și analizoarele de diagnostic. Acești cilindri trebuie să îndeplinească standarde stricte de contaminare și să funcționeze adesea cu aer de calitate instrument filtrat la 0,01 µm .

Constructii si Utilaje Grele

În timp ce mașinile de construcție mari folosesc în principal cilindri hidraulici pentru raportul lor superior forță-dimensiune, cilindrii pneumatici apar în frâne pneumatice pentru camioane și trenuri, ciocane pneumatice, unelte de nituire și mecanisme de acționare a ușilor. Aerul comprimat la 8–10 bari poate genera forțe de frânare suficiente pentru a opri în mod fiabil un camion articulat de 40 de tone în condiții umede și cu praf.

Tipărirea și manipularea hârtiei

Presele offset pentru bandă, presele cu coli și mașinile de transformare a hârtiei folosesc cilindri pneumatici pentru reglarea ruloului de contact, pornirea/oprirea amprentei, controlul fântânii de cerneală și mecanismele de prindere. Viteza de acționare pneumatică se potrivește cu vitezele mari de funcționare ale preselor moderne - unele funcționând la peste 15.000 de coli pe oră .

Utilaje agricole

Plantatoarele, pulverizatoarele și echipamentele de recoltare folosesc cilindri de aer pentru oprirea dozării semințelor, plierea brațului de pulverizare și controlul hayonului. Rezistența în medii exterioare cu praf, noroi și variații de temperatură de la -30°C în timpul depozitării de iarnă la 50°C în timpul funcționării pe câmp de vară este o cerință cheie pentru componentele pneumatice agricole.

Cilindri de aer vs. cilindri hidraulici vs. actuatoare electrice

Când inginerii selectează un tip de actuator, ei compară cilindrii pneumatici cu două alternative principale: cilindri hidraulici și actuatoare electrice (etape liniare servo sau pas cu pas). Fiecare tehnologie are un punct dulce distinct.

Eficiența energetică a sistemelor pneumatice - adesea citată în jur 10-15% per total atunci când se iau în considerare ineficiența compresorului, pierderile de distribuție și pierderile de evacuare - este cea mai importantă slăbiciune a acestora în contextul producției moderne conștiente de energie. Cu toate acestea, costul unitar scăzut, fiabilitatea și disponibilitatea pe scară largă a infrastructurii de aer comprimat a instalațiilor continuă să facă din cilindrii pneumatici implicit practic pentru aplicații de mare viteză și forță moderată.

Actuatoarele electrice sunt din ce în ce mai competitive pentru aplicațiile care necesită poziționare intermediară precisă, control al forței sau profile programabile de mișcare - capabilități pe care cilindrii pneumatici standard nu le pot egala fără adăugarea de supape proporționale și senzori de feedback, care cresc semnificativ complexitatea și costul.

Circuitul pneumatic: cum se conectează cilindrii de aer la un sistem

Un cilindru de aer este doar o parte a unui circuit pneumatic. Pentru a funcționa corect, are nevoie de un sistem proiectat corespunzător în jurul său. Înțelegerea componentelor de susținere este esențială pentru oricine specifică sau întreține sisteme pneumatice.

Unitate de pregătire a aerului (FRL)

Unitatea FRL — Filtru, Regulator, Ungere — condiţionează aerul comprimat înainte de a ajunge în cilindru. Filtrul elimină particulele și umezeala; regulatorul stabilește presiunea de lucru; lubrifiantul (folosit mai rar astăzi cu garniturile moderne auto-lubrifiante) adaugă o ceață fină de ulei pentru a proteja componentele interne. Operarea unui cilindru cu aer murdar, umed sau incorect presurizat este cauza principală a defectării premature a etanșării.

Supape de control direcțional

Supape direcționale acționate cu solenoid - de obicei Configurații cu 5/2 sau 5/3 căi — controlați ce orificiu al unui cilindru cu dublă acțiune primește aerul de alimentare și care evacuează. Timpii de răspuns de 5-15 milisecunde sunt tipice pentru electrovalvele standard. Aplicațiile de mare viteză pot folosi supape acționate pilot sau de tip poppet pentru comutare mai rapidă.

Supape de control al debitului

Controalele debitului de măsurare sunt abordarea standard pentru reglarea vitezei în cilindrii pneumatici. Ele restricționează debitul de evacuare care părăsește cilindrul, ceea ce creează o contra-presiune care amortizează și controlează viteza pistonului. Meter-in (restricționarea alimentării) este utilizat în situații specifice, dar poate provoca o viteză inconsecventă cu sarcini diferite.

Regulatoare de presiune și supape de siguranță

Regulatoarele individuale la punctul de utilizare permit cilindrilor diferiți din același sistem să funcționeze la presiuni diferite - de exemplu, o forță ușoară de strângere pe o piesă fragilă alături de o operație de presare cu forță mare. Supapele de evacuare de siguranță întrerup alimentarea cu aer către zone sau mașini întregi în situații de oprire de urgență, eliberând energia stocată în siguranță.

Probleme frecvente cu cilindrii de aer și cum să le diagnosticăm

Chiar și cilindrii pneumatici bine specificați și instalați corect întâmpină probleme în timp. Cunoașterea celor mai obișnuite moduri de defecțiune economisește timp de diagnosticare și previne timpii neplanificați.

Scurgeri de aer

Scurgerile exterioare din jurul tijei pistonului sau a armăturilor orificiului sunt de obicei detectabile prin sunet sau prin aplicarea de apă cu săpun și urmărirea bulelor. Scurgerea internă dincolo de garnitura pistonului face ca cilindrul să se deplaseze sau să nu mențină poziția sub sarcină - se aude ca aerul care iese prin orificiul de evacuare atunci când cilindrul este comandat să țină. Înlocuirea garniturii este reparația standard; kituri de înlocuire sunt disponibile pentru majoritatea cilindrilor standard ISO.

Mișcare lentă sau inconsecventă

Cilindrii lenți sunt adesea cauzați de debitul restricționat de la un filtru blocat, tuburi subdimensionate, un control al debitului parțial închis sau o supapă direcțională uzată sau contaminată. Verificați presiunea de alimentare la orificiul cilindrului (nu doar la compresor) - scăderi semnificative de presiune pe tronsoane lungi de tuburi sau fitinguri subdimensionate sunt comune în instalațiile în care sistemul de distribuție a crescut organic de-a lungul anilor.

Marcarea tijei și uzura prematură a etanșării

Sarcinile laterale — forțele aplicate perpendicular pe axa cilindrului — accelerează uzura rulmentului și etanșării tijei. Cilindrul este proiectat numai pentru sarcini axiale. Dacă aplicația supune tija la încărcare laterală, trebuie adăugat un ghidaj liniar sau un rulment exterior pentru a suporta sarcina în afara axei. Aerul contaminat (particule sau apă) provoacă, de asemenea, uzură abrazivă în interiorul butoiului.

Lovire la sfârșitul cursei și deteriorare prin impact

Când un cilindru ajunge la sfârșitul cursei și pistonul lovește capacul cu energie mare, generează unde de șoc, zgomot și stres mecanic. Reglarea supapelor de pernă încorporate (rotirea acului în sensul acelor de ceasornic pentru a crește restricția) este primul pas. Dacă cilindrul nu are amortizare, pot fi adăugate la circuit amortizoare externe sau comenzi reglabile de decelerare.

Cilindrul nu se mișcă

Un cilindru care nu se mișcă deloc indică de obicei: lipsă de alimentare cu aer (supapa nu comută, linie blocată, izolator închis), piston gripat din cauza coroziunii (obișnuit după o depozitare îndelungată fără lubrifiere) sau o tijă ruptă din cauza sarcinii laterale excesive sau a suprapresiunii. Verificare sistematică — verificați presiunea la orificiu, confirmați comutarea supapei cu un indicator solenoid, apoi inspectați mecanic cilindrul — izolează rapid cauza.

Cele mai bune practici de întreținere pentru cilindrii pneumatici

Cilindrii de aer moderni sunt proiectați pentru întreținere minimă, dar „minimal” nu este același lucru cu „zero”. O abordare structurată de întreținere preventivă prelungește semnificativ durata de viață.

• Păstrați aerul curat și uscat: Scurgeți apa din rezervorul compresorului și filtrele în mod regulat. Instalați un uscător de aer frigorific pe sistemele din medii umede. Un punct de rouă sub presiune de 3°C sau mai puțin la cilindru este o țintă bună. Apa din aer comprimat provoacă coroziune în interiorul cilindrului și umflă etanșările din elastomer.
• Verificați săptămânal starea tijei: Zgârieturile de pe suprafața tijei cromate deteriorează etanșarea tijei la fiecare cursă. Îndepărtați imediat sursele de contact mecanic cu tija (stropi de sudură, dispozitive de fixare nealiniate) și înlocuiți tijele înțepate înainte ca acestea să distrugă etanșarea.
• Înlocuiți sigiliile în mod proactiv: Multe fabrici înlocuiesc kiturile de etanșare a cilindrului la un interval fix - de obicei fiecare 2 până la 3 ani pe echipamente cu ciclu înalt — în loc să aștepte defecțiunea. Timpul neplanificat pe o linie de producție costă de obicei mult mai mult decât un kit de etanșare și 30 de minute de muncă.
• Verificați hardware-ul de montare: Vibrația slăbește șuruburile, știfturile șuruburilor și piulițele de blocare a capătului tijei. Un știft de pivotare slăbit poate permite unui cilindru să se monteze lateral, generând sarcini laterale care accelerează uzura. Verificați cuplul hardware de montare trimestrial pe echipamente cu ciclu ridicat sau cu vibrații mari.
• Monitorizați deplasarea sau deviația de poziție: Un cilindru cu dublă acțiune care susține o sarcină statică nu trebuie să se deplaseze. Schimbările lente de poziție sub sarcină indică ocolirea etanșării pistonului - un semn de avertizare al unei defecțiuni iminente înainte ca aceasta să devină o problemă de siguranță sau un defect de calitate.
• Țineți cilindrii de rezervă sau kiturile de etanșare la îndemână: Pentru cilindrii critici de producție, având o unitate completă de rezervă pe raft reduce MTTR (Timpul mediu de reparare) de la ore la minute. Cilindrii ISO standard de la distribuitorii stocați pot fi procurați rapid, dar unitățile personalizate sau specializate pot avea termene de livrare de câteva săptămâni.

Inovații și tendințe în tehnologia cilindrilor pneumatici

Deși principiul de bază al cilindrului pneumatic nu s-a schimbat, producătorii continuă să perfecționeze și să extindă tehnologia în moduri semnificative.

Sensare de poziție integrată și IO-Link

Senzorii compatibili cu IO-Link montați pe cilindrii standard oferă acum feedback continuu de poziție, diagnosticare (număr de cicluri, temperatură, ore de funcționare) și parametrizare printr-o interfață digitală cu două fire. Acest lucru mută cilindrul pneumatic de la un actuator „prost” la o componentă inteligentă a unei arhitecturi Industry 4.0, permițând întreținerea predictivă și monitorizarea de la distanță fără a adăuga cabluri dedicate.

Pneumatică proporțională

Supapele proporționale de presiune și debit, combinate cu traductoare de poziție, permit controlul forței în buclă închisă și a poziției cilindrilor de aer. Deși nu se potrivesc cu precizia servoelectricelor, aceste sisteme pot obține repetabilitatea poziționării ±0,1 mm și aplicarea forței controlate - capabilități limitate anterior la actuatoare hidraulice sau electrice. Costul rămâne mai mare decât sistemul pneumatic de pornire/oprire simplu, dar mai mic decât sistemele servo-electrice complete.

Recuperare și eficiență energetică

Aerul comprimat este scump - generarea a 1 kW de lucru mecanic din aer comprimat costă de obicei de 7-8 ori mai mult decât aceeași muncă de la un motor electric. Acest lucru a determinat dezvoltarea sistemelor de creștere a presiunii, a circuitelor de economisire a aerului care întrerup alimentarea la mijlocul cursei și a sistemelor de recuperare care captează energia de evacuare. Unii producători raportează economii de aer de 30–50% în circuitele optimizate.

Materiale ușoare și rezistente la coroziune

Aluminiul anodizat de înaltă rezistență, polimerii ranforsați cu fibre și cilindrii din oțel inoxidabil reduc greutatea - important în aplicațiile în care cilindrul este montat pe o piesă în mișcare - rezistă în același timp la substanțele chimice de spălare agresive, spray-ul de sare și expunerea în aer liber. Cilindrii de calitate medicală folosesc oțel inoxidabil electrolustruit pentru a elimina potențialele surse de contaminare.

Miniaturizare

Progresele în prelucrarea de precizie și tehnologia de etanșare au împins diametrul minim al alezajului utilizabil al cilindrilor de aer de producție la 2,5 mm , cu curse scurte de 1 mm. Acești microcilindri sunt utilizați în echipamentele de diagnosticare medicală, manipularea semiconductoarelor și aplicațiile de micro-asamblare în care fiecare gram și milimetru contează.
