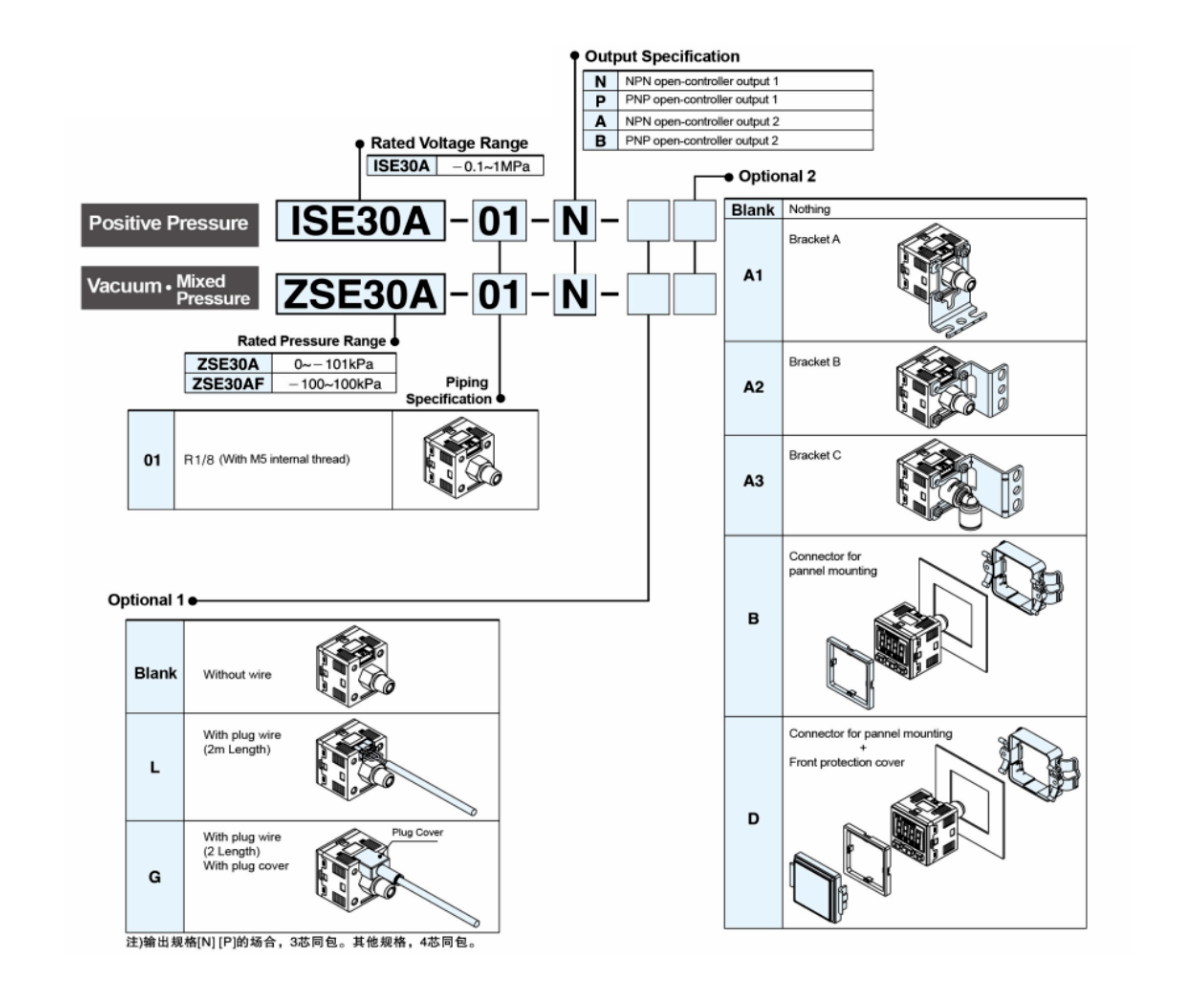

| Model | ZSE30AF
(Presiune mixtă) | ZSE30A (Presiune de vid) | ISE30A
(presiune pozitivă) |
| Interval de presiune nominală | -100,0~100,0kPa | 0~-101kPa | 0.0~1.000MPa |
| Setați Interval de presiune | -101,0~101,0kPa | -101,3~10,0kPa | -0.100~1.000MPa |
| Rezistent la presiune | 300 kPa | 1,5 MPa |
| Fluid | Aer, non-coroziv, neinflamabil |
| Unitatea de presiune Setează scara minimă | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| bar | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Tensiune | 12 până la 24 V DC ±10%, vârf de ondulare sub 10% |
| Curent de consum | ≤40mA mai jos (fără sarcină) |

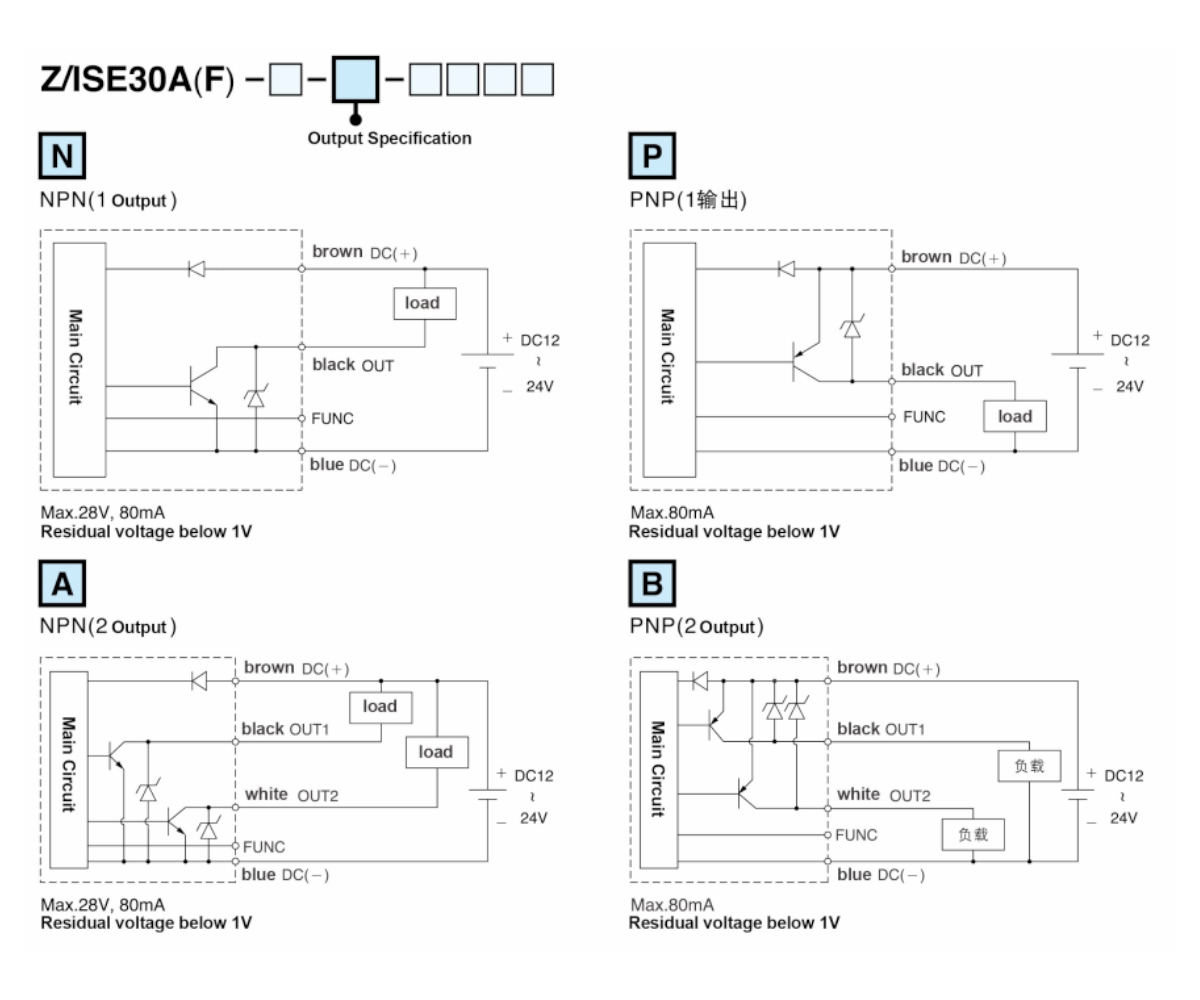

| Comutați ieșirea | 2 Ieșire NPN pentru controler deschis 2 Ieșire pentru controler deschis PNP
Curent maxim de sarcină: 125 mA Curent maxim de încărcare: 125 mA
Tensiune maximă de alimentare: 30VDC Tensiune maximă de alimentare: 24VDC
Cădere de presiune internă: 1,5 V sub Căderea de presiune internă: 1,5 V mai jos |
Precizie de repetare
| ±0,2%F.S. ±1 cifră Mai jos |
| Diferenţial | Model de setare cu un singur punct | Ajustabil(*1) |
| Diferenţial Mode Window |
| Modul de comparare a ferestrei |
| Timp de reacție | ≤2,5 ms (Funcția de prevenire a funcționării greșite: 25 ms, 100 ms, 250 ms,
500 ms, 1000 ms, 1500 ms opțional) |
| Protecție la scurtcircuit la ieșire | Da |

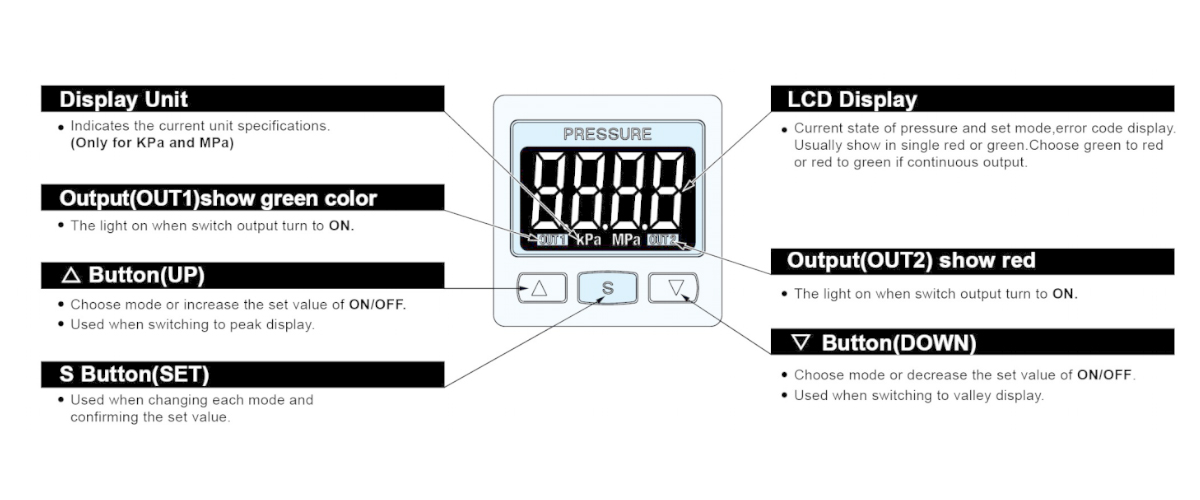

| Afișare | Afișaj 3 culori (roșu/verde/portocaliu) (rata de eșantionare: 5 ori/secundă) |
| Afișare Accuracy | ≤±2%F.S. ± 1 cifră (temperatura ambiantă: 25 ± 3 ℃) |
| Indicator luminos de acțiune | Culoare portocalie (indicator luminos 1&2) OUT1 OUT2 |
Ieșire analogică liniară
[Ieșire tensiune(*2)] | Tensiune de ieșire: 1~5V≤±2.5%F.S. (Interval de presiune nominală)
Linearitate: ≤±1%F.S.
Impedanta de iesire aproximativ 1kΩ |
Ieșire analogică liniară
[Ieșire tensiune(*3)] | Curent de ieșire: 4~20mA≤±2,5%F.S. (Interval de presiune nominală)
Linearitate: ≤±1%F.S.
Impedanța maximă de sarcină: 300Ω (tensiunea este 12V)
600Ω (tensiunea este 24V)
Impedanta minima de sarcina: 50Ω |
de mediu
Rezistent | Nivel de protecție | IP40 |
| Temperatura mediului ambiant | Acțiune: 0 ~ 50 ℃, economisire: -10 ~ 60 ℃ (fără rouă sau neînghețat) |
| Umiditatea ambientală | Acțiune și economisire: 35 ~ 85% RH (fără rouă) |
| Rezistent la presiune | 1000 V AC 1 minut (Între cabluri și carcasă de plastic) |
Rezistență la izolație | 500 MΩ deasupra (500 V DC) (Între cabluri și carcasă de plastic) |
| Rezistent la vibrații | Amplitudine complexă 1,5 mm, în fiecare minut 10Hz~55Hz~10Hz,2 ore în fiecare direcție (X,Y,Z) |
| Rezistență la șoc | 100 m/s²(10G)3 ore în toate direcțiile (X,Y,Z) |
| Caracteristicile temperaturii | ≤±2,5% F.S. Comparați temperatura de referință25℃ (între 0-50℃) |

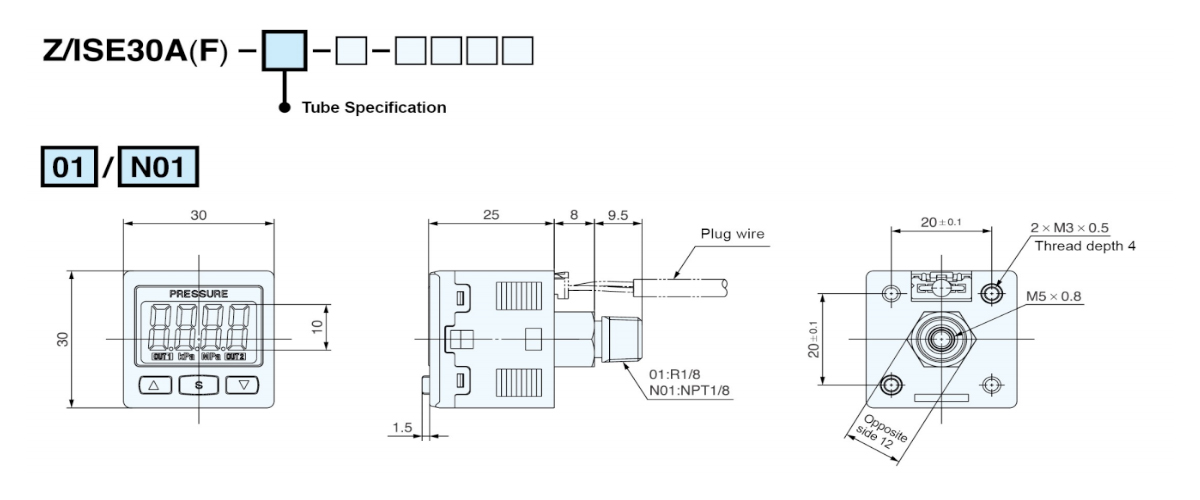

| Diametru racordare | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Specificațiile firului | Sârmă PVC rezistentă la ulei (0,15 mm²) |
| Greutate | Aproximativ 80g (include sârmă de 2 metri) |
Notă: 1. Modul de setare cu un singur punct și modul de comparare a ferestrei pot ajusta abaterea de 1-8 cifre.
2. Când selectați ieșirea de tensiune, nu există ieșire de curent. Numai unul dintre cele două tipuri de ieșire poate fi selectat.
3. Când selectați ieșirea curentă, nu există ieșire de tensiune. Numai unul dintre cele două tipuri de ieșire poate fi selectat. |
