Tipuri de cilindri de aer: un ghid complet

Care sunt diferitele tipuri de cilindri de aer?

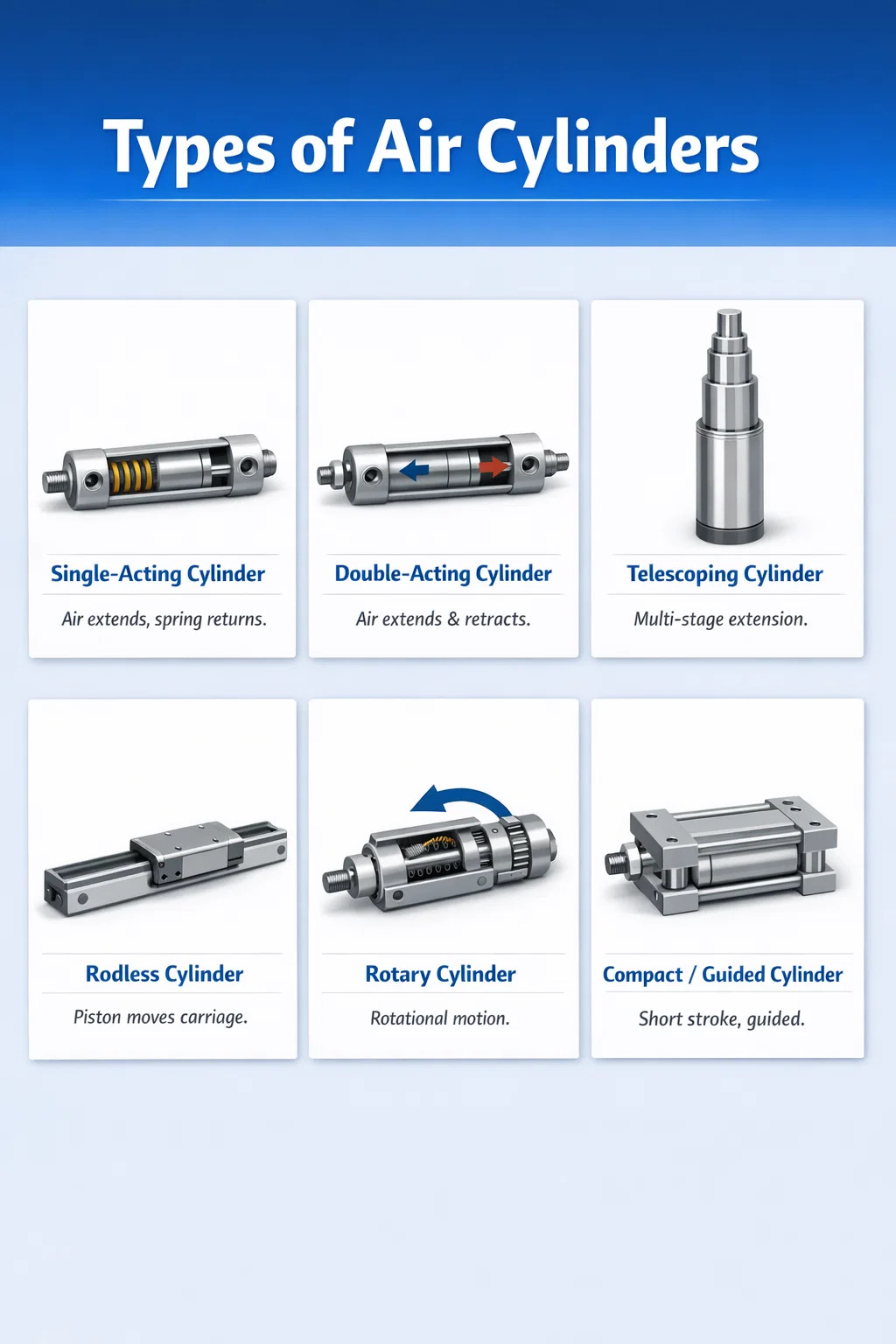

Cilindri de aer — numiți și cilindri pneumatici — transformă energia aerului comprimat în mișcare mecanică liniară sau rotativă. Există șase tipuri principale de cilindri de aer utilizate în aplicații industriale, auto și de producție: cilindri cu acțiune simplă, cilindri cu dublă acțiune, cilindri telescopici, cilindri fără tijă, cilindri rotativi și cilindri compacti/ghidați. Fiecare tip are un scop mecanic distinct, iar alegerea unuia greșit poate duce la uzură prematură, risipă de energie sau defecțiune totală a sistemului.

Înțelegerea acestor categorii nu este doar academică - piața globală a cilindrilor pneumatici a fost evaluată la aproximativ 14,2 miliarde de dolari în 2023 și se preconizează că va crește constant până în 2030, determinată de cererea de automatizare în ambalare, procesare alimentară și asamblare auto. Alegerea corectă a cilindrului are un impact direct asupra duratei ciclului, consumului de energie și intervalelor de întreținere.

Cilindri de aer cu acțiune simplă

Cilindrii cu acțiune simplă folosesc aer comprimat pentru a deplasa pistonul într-o singură direcție. Cursa de întoarcere este realizată de un arc intern sau de o forță mecanică externă, cum ar fi gravitația. Aceștia sunt printre cei mai simpli și mai rentabili cilindri pneumatici disponibili.

Cum funcționează cilindrii cu acțiune simplă

Aerul comprimat intră printr-un singur orificiu și împinge pistonul înainte. Când presiunea aerului este eliberată, arcul intern împinge pistonul înapoi în poziția inițială. Deoarece un arc efectuează jumătate din lucru, forța efectivă de ieșire este redusă de rezistența arcului - de obicei între 10% și 20% în funcție de rigiditatea arcului și de dimensiunea cilindrului.

Aplicații comune

• Prinderea și menținerea pieselor de prelucrat în timpul prelucrării
• Operații de ștanțare și perforare în care cursa de întoarcere nu necesită forță
• Dispozitive de acționare pentru uși și poartă unde gravitația ajută la întoarcere
• Mecanisme de frânare și dispozitive de blocare de siguranță
• Echipamente agricole, cum ar fi semănătoare și mecanisme de plantare

Cilindrii cu acțiune simplă sunt alegerea preferată atunci când consumul de aer trebuie redus la minimum, deoarece aerul este consumat doar pe cursa de lucru. În aplicațiile cu ciclu înalt care rulează 50-100 de cicluri pe minut, acest lucru se traduce prin economii semnificative de aer comprimat pe parcursul unei schimburi de producție.

Limitări de luat în considerare

Lungimea cursei cilindrilor cu acțiune simplă este limitată deoarece cursele mai lungi necesită arcuri mai lungi, care ocupă spațiul alezajului și reduc suprafața utilizabilă a cilindrului. În practică, majoritatea producătorilor limitează cilindrii cu retur cu arc la curse de 100 mm (aproximativ 4 inchi) sau mai putin. Dincolo de asta, un design cu acțiune dublă devine mai practic.

Cilindri de aer cu dublă acțiune

Cilindrii cu dublă acțiune sunt cel mai utilizat tip de cilindru pneumatic în automatizarea industrială. Acestea folosesc aer comprimat pentru a alimenta atât cursele de extindere, cât și de retragere, oferind operatorului control total asupra forței și vitezei în ambele direcții.

Principiul de construcție și funcționare

Un cilindru cu dublă acțiune are două orificii de aer - unul pe fiecare parte a pistonului. Când aerul intră în portul capacului, pistonul se extinde. Când aerul este direcționat în orificiul de la capătul tijei, pistonul se retrage. O supapă de control direcțională (de obicei o supapă solenoidală 4/2 sau 5/2) alternează fluxul de aer între cele două porturi. Pentru că nu este implicat niciun primăvară, zona de trecere completă contribuie la extinderea forței , ceea ce face ca acești cilindri să fie considerabil mai puternici decât omologii lor cu acțiune simplă cu același diametru al alezajului.

Diferențele de calcul al forței între lovituri

O distincție importantă: forțele de extindere și retragere nu sunt egale. Pe cursa extinsă, forța este calculată utilizând zona alezajului complet. Pe cursa de retragere, tija pistonului ocupă o parte a alezajului, astfel încât aria efectivă - și, prin urmare, forța de retragere - este puțin mai mică. Pentru un cilindru cu alezajul de 50 mm și tijă de 20 mm la 6 bari, forța de extindere este de aproximativ 1.178 N în timp ce forța de retragere scade la aproximativ 990 N . Această asimetrie trebuie luată în considerare în proiectele în care forța de retragere este critică.

Cazuri de utilizare tipice

• Automatizare pick-and-place în liniile de asamblare
• Deviatoare transportoare și sisteme de sortare
• Cleme și ejectoare pentru mașini de turnat prin injecție
• Scule robotizate la capătul brațului
• Dispozitive de sudura si presare caroserie auto

Cilindrii de aer cu dublă acțiune sunt disponibili în dimensiuni ale alezajului de la 8 mm până la peste 320 mm , acoperind forțele de ieșire de la câțiva newtoni până la zeci de kilonewtoni. Această gamă largă le face adaptabile la aproape orice aplicație industrială.

Cilindri de aer telescopici

Cilindrii telescopici sunt proiectați pentru aplicații în care este necesară o cursă lungă, dar lungimea retrasă (retrasă) trebuie să rămână scurtă. Ei realizează acest lucru folosind mai multe tuburi imbricate - numite etape sau manșoane - care se extind secvenţial unul în celălalt.

Modele telescopice cu acțiune simplă vs. cu dublă acțiune

Cilindrii telescopici sunt disponibili atât în configurații cu acțiune simplă, cât și cu acțiune dublă. Versiunile cu acțiune simplă sunt mai simple și mai ieftine, dar se bazează pe gravitație sau greutatea sarcinii pentru retragere, făcându-le potrivite mai ales pentru ridicarea verticală. Cilindrii telescopici cu dublă acțiune se pot extinde și retrage sub putere, permițând montarea orizontală sau inversată - deși construcția lor este semnificativ mai complexă și costul lor este substanțial mai mare.

Aplicații cheie

• Basculante și basculante care necesită cilindri în 3-5 trepte
• Ascensoare foarfece și platforme aeriene de lucru
• Mașini de scenă de teatru și tachelaj de divertisment
• Extensii scari auto de pompieri

Un cilindru telescopic în trei trepte cu o lungime prăbușită de 600 mm poate realiza o cursă complet extinsă de peste 1.700 mm — de aproape trei ori lungimea sa retrasă. Această eficiență spațială este imposibil de realizat cu un cilindru convențional cu o singură tijă.

Reducerea forței în etape

O considerație inginerească importantă: fiecare treaptă succesivă dintr-un cilindru telescopic are un alezaj mai mic decât cel precedent, adică forța de ieșire scade pe măsură ce cilindrul se extinde mai mult . Proiectanții trebuie să dimensioneze cilindrul pe baza poziției de încărcare în cel mai rău caz, care apare de obicei la extinderea completă sau aproape, când forța este la minim.

Cilindri de aer fără tijă

Cilindrii pneumatici fără tijă elimină în întregime tija tradițională a pistonului, transmite în schimb mișcarea pistonului către un cărucior extern sau glisează printr-o fantă sau cuplaj magnetic. Acest design dublează cursa efectivă pentru o lungime de instalare dată în comparație cu un cilindru convențional cu tijă, ceea ce le face extrem de valoroase în medii cu spațiu limitat.

Cilindri fără tijă cu fante mecanice

Într-un design cu fantă mecanică (sau bandă), corpul cilindrului are o fantă longitudinală. Pistonul intern este conectat la un cărucior extern prin această fantă. O bandă flexibilă de metal sau plastic etanșează fanta de pe ambele părți ale punctului de conectare pentru a preveni scurgerile de aer. Acești cilindri pot face față sarcinilor laterale directe și sunt potriviți pentru aplicații care necesită o precizie ridicată de ghidare.

Cilindri fără tijă cuplați magnetic

Cilindrii fără tijă cuplati magnetic folosesc un piston intern etanș, prevăzut cu magneți permanenți puternici. Un cărucior exterior echipat cu magneți opuși urmărește mișcarea pistonului prin peretele cilindrului fără nicio fante fizică. Acest design complet sigilat este ideal pentru camere curate, de calitate alimentară și medii de spălare deoarece nu există nicio deschidere pentru a pătrunde contaminarea sau pentru a scăpa lubrifianții. Compensația este o capacitate maximă de încărcare laterală mai mică în comparație cu versiunile cu fante.

Unde excelează cilindrii fără tijă

• Unități de transfer liniar în mașini de ambalare și etichetare
• Sisteme de navetă orizontală în centrele de prelucrare CNC
• Fabricarea dispozitivelor medicale unde contaminarea este o problemă
• Sisteme de portic și etape de poziționare cu mai multe axe

Cilindrii standard fără tijă sunt disponibili cu lungimi de cursă de la 50 mm până la peste 10.000 mm . Pentru curse foarte lungi, ghidajele anti-rotație și suporturile centrale sunt recomandate pentru a preveni căderea butoiului și deplasarea căruciorului.

Cilindri de aer rotativi

În timp ce majoritatea cilindrilor pneumatici produc mișcare liniară, cilindrii rotativi de aer transformă energia aerului comprimat în mișcare unghiulară (de rotație). Ele sunt adesea numite actuatoare rotative pneumatice. Acestea sunt diferite de motoarele cu aer - produc cilindrii rotativi rotație cu unghi limitat (de obicei 90°, 180° sau 270°) mai degrabă decât rotirea continuă.

Actuatoare rotative cu cremalieră și pinion

Cel mai comun design de cilindru rotativ folosește unul sau două pistoane liniare conectate la un angrenaj cu cremalieră, care antrenează un arbore pinion. Aerul împinge pistonul(ele), cremaliera rotește pinionul și cuplul este transmis arborelui de ieșire. Designurile cu rafturi duble echilibrează sarcina și cuplul de ieșire aproape dublu pentru o dimensiune dată de alezaj. Unghiurile de rotație sunt reglabile prin opritoare externe, de obicei între 0° și 270°.

Actuatoare rotative de tip palete

Actuatoarele cu palete utilizează o paletă (paletă) atașată la arborele de ieșire în interiorul unei carcase circulare. Presiunea aerului pe o parte a paletei rotește arborele; aerul din partea opusă îl rotește înapoi. Designurile cu o singură paletă permit până la 280° de rotație , în timp ce modelele cu palete duble sunt limitate la aproximativ 100° dar oferă un cuplu mai mare într-o caroserie mai compactă.

Aplicații tipice

• Acţionarea supapelor în conductele de proces (supape cu bilă sfert de tură, supape fluture)
• Mese de indexare și poziționare rotativă în automatizarea asamblarii
• Articulații robotizate ale încheieturii mâinii și ale cotului
• Întoarcerea piesei și orientarea în liniile de transfer
• Dispozitive de acționare pentru uși și trape pe echipamente industriale

Cilindri de aer compacti si ghidati

Cilindrii compacti și ghidați sunt variante specializate care abordează două provocări foarte specifice: spații de instalare extrem de înguste și aplicații care necesită ca tija pistonului să reziste la rotație sau la sarcini laterale fără a se baza pe sisteme de ghidare externe.

Cilindri compacti cu cursă scurtă

Numiți și cilindri de clătite sau cilindri plati, aceste unități au lungimea corpului minimă în raport cu alezajul lor. Accidentele vasculare cerebrale sunt de obicei limitate la 1 mm până la 50 mm . Profilul lor plat le permite să fie montate în zone restrânse unde un corp de cilindru standard pur și simplu nu s-ar potrivi. Cazurile de utilizare obișnuite includ presarea PCB, distribuirea etichetelor și micro-poziționarea în echipamentele semiconductoare.

Cilindri ghidați (cu tije duble).

Cilindrii ghidați încorporează două tije de piston paralele conectate la o placă frontală comună. Această configurație previne rotirea tijei și oferă rezistență ridicată la sarcinile de moment (forțe decentrate). Cilindrii ghidați pot face față sarcinilor laterale de 4 până la 10 ori mai mare decât un cilindru standard cu o singură tijă de același orificiu, eliminând necesitatea unui ghidaj liniar extern separat în multe aplicații.

Cilindri de unitate de glisare

Cilindrii unității de glisare integrează un cărucior ghidat direct pe corpul cilindrului. Căruciorul rulează pe rulmenți liniari sau șine cu bile recirculare și oferă o suprafață plană de montare pentru scule sau dispozitive de fixare a piesei de prelucrat. Aceste unități all-in-one reduc semnificativ timpul de proiectare și asamblare în proiectele de automatizare personalizate. Festo, SMC și Parker oferă toate unități de glisare modulare cu lungimi de cursă și configurații de rulmenți interschimbabile.

Comparația tipurilor de cilindri de aer dintr-o privire

Stiluri de montare a cilindrului și impactul lor asupra performanței

Indiferent de tipul de cilindru, configurația de montare are un efect direct asupra performanței, longevității și gestionării sarcinii. Cilindrii standard ISO 15552 și NFPA T3.6.7 oferă interfețe de montare interschimbabile, ceea ce simplifică înlocuirile de la diferiți producători.

• Suport de picior (MS1/MS2): Montare pe bază fixă; ideal pentru împingere/tragere în linie cu sarcini bine aliniate. Nealinierea transferă stresul de încovoiere tijei și etanșărilor.
• Montare pe flanșă (MF1/MF2): Șuruburi de flanșă față sau spate direct pe o placă a mașinii. Excelent pentru aplicații cu sarcini rigide, în linie.
• Suport cu cap (MP1/MP3): Permite cilindrului să pivoteze pe măsură ce sarcina se mișcă într-un arc. Folosit pe scară largă în dispozitive de deschidere a ușilor, mecanisme de legătură și sisteme de înclinare. Pe partea laterală a tijei, pentru o articulație completă, trebuie utilizată o șneală (MP5).
• Suport trunnion (MT1/MT4): Permite corpului cilindrului să se balanseze într-un singur plan. Frecvent la presele industriale și la manipularea materialelor unde este necesară mișcarea de pivotare.

Montarea incorectă este una dintre cele mai frecvente cauze ale defectării premature a etanșării și înțepăturii tijei. Studiile celor mai importanți producători de cilindri pneumatici indică acest lucru peste 30% din defecțiunile cilindrului pe teren sunt atribuite mai degrabă nealinierii și montării necorespunzătoare decât defectelor de material sau de fabricație.

Specificații cheie de înțeles atunci când selectați cilindrii de aer

Selectarea unui cilindru de aer depășește doar alegerea unui tip. Mai mulți parametri tehnici trebuie evaluați împreună pentru a se asigura că cilindrul funcționează fiabil pe durata de viață prevăzută.

Diametrul alezajului și forța de ieșire

Forța de ieșire este determinată de formula F = P × A, unde P este presiunea de alimentare și A este aria efectivă a pistonului. La o presiune de alimentare standard de 6 bari (87 psi) , un cilindru cu alezaj de 50 mm produce aproximativ 1.178 N pe cursa extinsă, în timp ce un cilindru cu alezajul de 80 mm produce aproximativ 3.016 N. Dimensiunile alezajului sunt standardizate conform ISO 6432 și ISO 15552 pentru a simplifica calculele de dimensionare și aprovizionarea.

Lungimea cursei și riscul de flambaj

Pentru cilindrii cu cursă lungă sub sarcini de compresiune, tija pistonului se poate flamba (defecțiunea coloanei) dacă diametrul tijei este subdimensionat. Inginerii folosesc formula coloanei lui Euler pentru a verifica limitele de flambaj, iar majoritatea producătorilor oferă diagrame de cursă de sarcină care încorporează automat un factor de siguranță de la 3:1 la 5:1 . Când un diametru standard al tijei este insuficient, trebuie specificate opțiunile de tijă supradimensionate sau sistemele de ghidare externe.

Temperatura de funcționare și materialul de etanșare

Garniturile standard NBR (nitril) acoperă temperaturile de funcționare de la -20°C până la 80°C . Pentru temperaturi ridicate de până la 200°C, se folosesc etanșări din silicon sau PTFE. Pentru medii cu temperatură scăzută (la rece până la -40°C), sunt disponibili compuși special formulați din poliuretan sau nitril la temperatură joasă. Alegerea materialului de etanșare este influențată și de compatibilitatea cu mediile – de exemplu, dacă cilindrul este utilizat într-un mediu de prelucrare a alimentelor cu spălare regulată folosind agenți de curățare caustici, garniturile EPDM și corpurile din oțel inoxidabil sunt specificațiile corecte.

Amortizare la sfârșitul cursei

La viteze mari de ciclu, un piston care ajunge la sfârșitul cursei fără amortizare creează un impact mecanic semnificativ, generând zgomot și accelerând uzura componentelor interne. Pernele pneumatice reglabile captează un volum mic de aer aproape de sfârșitul cursei, creând o decelerare progresivă. Pernele reglate corect pot reduce forțele de impact prin 80% până la 95% în comparație cu cilindrii neamortizati care funcționează la aceeași viteză și sarcină.

Factori de întreținere care prelungesc durata de viață a cilindrului de aer

Chiar și cilindrul pneumatic de cea mai bună calitate se va defecta prematur dacă sistemul în care funcționează nu este întreținut corespunzător. Următorii factori sunt cei mai critici.

Calitatea aerului și filtrarea

Umiditatea și contaminarea cu particule din aerul comprimat sunt principalele cauze ale coroziunii interne și ale degradării etanșării. Calitatea aerului ISO 8573-1 Clasa 3 (particule ≤ 5 µm, punct de rouă sub presiune ≤ 3°C, concentrația uleiului ≤ 1 mg/m³) este în general acceptată ca standard minim pentru cilindrii pneumatici. Utilizarea unei unități FRL (filtru-regulator-lubrifiator) adecvate pe fiecare circuit prelungește durata de viață a etanșării cu de două-trei ori comparativ cu sistemele nefiltrate, nelubrifiate.

Practici de lubrifiere

Cilindrii pneumatici moderni sunt adesea livrați pre-lubrifiați cu unsoare de lungă durată și proiectați pentru sistemele de aer nelubrifiate. Adăugarea de lubrifiere cu ceață de ulei la astfel de cilindri poate elimina de fapt grăsimea aplicată din fabrică și poate scurta durata de viață. Confirmați întotdeauna cu producătorul dacă lubrifierea conductei de aer este recomandată sau contraindicată pentru un anumit model de cilindru.

Ştergător de tije şi contaminare externă

În medii prăfuite sau murdare, resturile care aderă la tija pistonului sunt atrase înapoi în cilindru la fiecare cursă de retragere, acționând ca un abraziv pe etanșarea tijei. Garniturile ștergătoare de tije – numite și inele de raclere – sunt o caracteristică standard la majoritatea cilindrilor industriali, dar trebuie inspectate și înlocuite ca parte a unui program de întreținere preventivă, de obicei la fiecare 6 până la 12 luni în medii cu grad ridicat de contaminare.

Cum să alegi tipul potrivit de cilindru pneumatic

Restrângerea tipului corect de cilindru pentru o anumită aplicație implică lucrul printr-un proces de decizie simplu, bazat pe cerințele funcționale.

1. Definiți tipul de mișcare: Mișcarea necesară este liniară, unghiulară sau rotațională? Mișcarea liniară indică către cilindri standard, fără tijă, compacti sau ghidați. Mișcarea unghiulară indică actuatoarele rotative.
2. Determinați cerințele de forță: Calculați sarcina, inclusiv frecarea, inerția și orice componente gravitaționale verticale. Adăugați un factor de siguranță de cel puțin 1,5× și selectați un diametru al alezajului din tabelele de forțe ale producătorului.
3. Stabiliți cursa: Dacă cursa este scurtă și spațiul este redus, este potrivit un cilindru compact. Dacă cursa este lungă, dar lungimea de instalare este limitată, trebuie luat în considerare un cilindru fără tijă sau telescopic.
4. Evaluați condițiile de mediu: Temperaturile extreme, expunerea la substanțe chimice, cerințele de spălare și nivelurile de praf, toate influențează materialul corpului, alegerea etanșării și specificațiile de finisare a suprafeței.
5. Verificați rata ciclului și ciclul de lucru: Aplicațiile de mare viteză și cicluri înalte necesită amortizare adecvată, dimensionare adecvată a portului și compuși de etanșare potențial robusti din punct de vedere termic pentru a gestiona căldura generată de compresia repetată.
6. Evaluați cerințele de sarcină laterală și moment-încărcare: Dacă cilindrul va fi supus forțelor în afara axei, un cilindru ghidat sau un ghidaj liniar extern este esențial pentru a preveni uzura prematură a tijei și a bucșei.

Urmând această abordare structurată, majoritatea inginerilor pot specifica cu încredere tipul și dimensiunea corectă a cilindrului pneumatic la prima încercare, evitând reproiectările costisitoare și ciclurile de înlocuire mai târziu în proiect.
