Cilindru cu simplă acțiune vs. cu dublă acțiune: diferențe cheie

Cilindru cu simplă acțiune vs. cu dublă acțiune: răspunsul scurt

Dacă aveți nevoie de un verdict rapid: un cilindru cu dublă acțiune vă oferă mișcare motorizată în ambele direcții, în timp ce un cilindru cu acțiune simplă folosește aer comprimat doar pentru o cursă și se bazează pe un arc sau gravitație pentru întoarcere. Această diferență unică modelează fiecare aspect al modului în care selectați, instalați și întrețineți un cilindru de aer într-un sistem pneumatic real.

Pentru aplicațiile în care control precis, putere mai mare în ambele direcții și viteză constantă atât în ​​timpul extinderii, cât și al retragerii - cum ar fi dispozitivele de prindere, sculele de presare și sistemele de transfer liniar - un cilindru de aer cu dublă acțiune este aproape întotdeauna alegerea corectă. Pentru lucrări mai simple, cum ar fi strângerea cu retur cu arc, acționarea supapelor sau orice activitate în care o singură cursă este suficientă, un cilindru cu o singură acțiune reduce semnificativ costurile, complexitatea și consumul de aer.

Secțiunile de mai jos descriu modul în care funcționează fiecare tip la nivel mecanic, unde apar diferențele reale de performanță în practică și cum să faceți selecția potrivită pentru sistemul dumneavoastră specific.

Cum o singură acțiune Cilindru de aer Lucrări

Un cilindru cu o singură acțiune are un orificiu presurizat. Când intră aer comprimat, acesta împinge pistonul într-o direcție - de obicei cursa de extensie. Cursa de retur este alimentată de un arc elicoidal comprimat găzduit în interiorul corpului cilindrului sau, în unele configurații, de greutatea sarcinii în sine.

Arcul este preîncărcat la o anumită valoare a forței din fabrică. Cilindrii standard cu acțiune simplă folosesc forțe ale arcului care variază de la aproximativ 8 N până la 60 N în funcție de dimensiunea alezajului și lungimea cursei. Acea forță a arcului lucrează împotriva presiunii aerului în timpul cursei de putere, ceea ce înseamnă că forța efectivă de ieșire la capătul tijei este mai mică decât ceea ce ar produce numai presiunea aerului.

Pentru un cilindru cu efect simplu cu alezajul de 50 mm care funcționează la 6 bar (87 psi), forța teoretică este de aproximativ 1.178 N. După scăderea unei forțe tipice a arcului de 25 N și luând în considerare frecarea etanșării (de obicei 5–10% din forța teoretică), forța reală disponibilă pentru lucru scade la aproximativ 1.030–1.050 N . Această deducere devine mai semnificativă la dimensiuni mai mici ale alezajului, unde forța arcului reprezintă un procent mai mare din forța totală disponibilă.

Componentele interne cheie

• Orificiu de aer unic (de obicei la capătul capacului pentru cilindrii de tip împingere)
• Arcul de revenire aşezat între faţa pistonului şi capacul capătului tijei
• Orificiul de aerisire sau aerisirea pe partea arcului pentru a preveni acumularea de presiune
• Etanșare cu un singur piston (o locație dinamică a etanșării)
• Garnitura tijei la chiulasa

Orificiul de aerisire este adesea trecut cu vederea în timpul instalării, dar este critic. Dacă devine blocat de contaminare sau este blocat accidental, aerul prins pe partea arcului creează o presiune inversă care reduce forța de extensie și încetinește viteza de cursă în mod imprevizibil.

Cum funcționează un cilindru de aer cu dublă acțiune

Un cilindru cu dublă acțiune are două orificii de aer - unul la capătul capacului și unul la capătul tijei. Pentru a extinde tija, aerul comprimat intră în orificiul de la capătul capacului, în timp ce orificiul de la capătul tijei se evacuează. Pentru a se retrage, alimentarea comută: aerul intră în capătul tijei în timp ce capătul capacului se evacuează. O supapă de control direcțională (de obicei o supapă solenoidală 5/2 sau 4/2) gestionează această comutare.

Deoarece nu există o forță de absorbție a arcului de retur, forța pneumatică completă este disponibilă în ambele direcții . Cu toate acestea, există o asimetrie importantă de înțeles: zona alezajului capătului tijei este mai mică decât zona alezajului capătului capacului deoarece tija pistonului trece prin ea. Aceasta înseamnă că forța de retragere este întotdeauna puțin mai mică decât forța de extindere la aceeași presiune de alimentare.

Pentru un cilindru cu dublă acțiune cu alezajul de 63 mm, cu diametrul tijei de 20 mm, care funcționează la 6 bari:

• Forța de extensie (capătul capacului): π/4 × 63² × 6 = aproximativ 1.871 N
• Forța de retragere (capătul tijei): π/4 × (63² – 20²) × 6 = aproximativ 1.682 N

Acea diferență de aproximativ 10-12% în forță între extensie și retragere este consecventă în funcție de dimensiunile alezajului și este un factor standard în calculele de dimensionare a cilindrului cu dublă acțiune. Dacă cursa de retragere are o sarcină semnificativă, trebuie să dimensionați cilindrul în funcție de forța de retragere, nu de forța de extensie.

Componentele interne cheie

• Două orificii de aer (capătul capacului și capătul tijei)
• Garnituri de piston cu două buze sau cupă U pe ambele părți ale pistonului
• Garnitură de tijă și ștergător la chiulasa
• Fără arc - lungimea completă a alezajului intern disponibilă pentru cursă
• Perne interne opționale la ambele poziții finale

Comparație una lângă alta: cilindru cu acțiune simplă vs cilindru cu acțiune dublă

Forța de ieșire: Unde numerele diferă cu adevărat

Calculul forței este locul în care inginerii fac cel mai adesea greșeli costisitoare atunci când compară aceste două tipuri de cilindri. Formulele arată similar la suprafață, dar scăderea arcului într-un cilindru cu o singură acțiune introduce o variabilă care se modifică odată cu poziția cursei.

Forța unui arc elicoidal urmează legea lui Hooke: forța crește liniar pe măsură ce se comprimă. Aceasta înseamnă forța efectivă de ieșire a unui cilindru cu acțiune simplă se modifică pe parcursul cursei . La începutul extinderii, arcul este aproape de lungimea sa liberă și exercită o rezistență minimă. Prin extensie totală, s-a comprimat complet și exercită rezistență maximă - scăzând cea mai mare forță de la ieșire exact în momentul în care tija întâlnește piesa de prelucrat.

Luați în considerare un cilindru cu o singură acțiune cu alezaj de 40 mm, cu o cursă de 100 mm la o presiune de alimentare de 5 bar:

• Forța pneumatică teoretică: ~628 N
• Forța arcului la începutul extensiei: ~10 N (lungime aproape liberă)
• Forța arcului la extensie completă: ~35 N (complet comprimat)
• Interval de forță efectivă: aproximativ 580–615 N peste cursa

Pentru un cilindru cu dublă acțiune cu același alezaj de 40 mm la 5 bari, forța de extensie este constantă de ~628 N pe toată cursa (minus frecarea etanșării, care este aproximativ constantă). Această consistență contează enorm în aplicații precum presarea, formarea sau strângerea, unde forța la sfârșitul cursei este parametrul critic de proiectare.

Cursa de retur a unui cilindru cu acțiune simplă este guvernată în întregime de arc. S-ar putea produce un arc conceput pentru a întoarce pistonul împotriva frecării etanșării plus o sarcină modestă 15–50 N forță netă in functie de dimensiunea cilindrului. Comparați acest lucru cu forța de întoarcere a cilindrului cu dublă acțiune de câteva sute de newtoni și devine clar de ce cilindrii cu acțiune simplă sunt nepotriviți pentru aplicații în care retragerea trebuie să învingă o rezistență semnificativă sau să miște rapid o sarcină.

Diferențele de control al vitezei între cele două tipuri

Controlul vitezei se realizează în sistemele pneumatice prin restricționarea debitului de aer evacuat din cilindru utilizând supape de control al debitului (configurație cu contorizare) sau prin restricționarea debitului de aer de alimentare (configurație cu contor). În general, este preferat controlul contorului deoarece oferă o reglare a vitezei mai stabilă, independentă de sarcină.

Pentru un cilindru de aer cu dublă acțiune, instalați supape de control al debitului la ambele porturi. Acest lucru vă oferă o reglare independentă a vitezei pentru extensie și retragere — puteți rula extensia la 200 mm/s și retragerea la 500 mm/s, de exemplu, cu ajustări simple ale supapelor. Acest control independent este valoros în automatizarea cu ciclu înalt, unde optimizarea timpului de ciclu este importantă.

Pentru un cilindru cu acțiune simplă, puteți măsura aerul în interior și în ieșire pe partea presurizată pentru a controla viteza de extindere. Cu toate acestea, viteza de retur este fixată de forța arcului și sarcina . Dacă arcul este rigid și sarcina este ușoară, pistonul se prinde rapid înapoi, creând sarcini de impact asupra capacului de capăt. Dacă arcul este moale și sarcina este grea, întoarcerea poate fi prea lentă sau incompletă. Nu puteți pur și simplu să rotiți o supapă pentru a încetini întoarcerea unui cilindru de întoarcere cu arc - ceea ce necesită schimbarea arcului în sine sau adăugarea unei perne dedicate.

În practică, acest lucru face ca cilindrii cu acțiune simplă să nu fie potriviti pentru aplicațiile cu sarcini variabile pe cursa de retur sau în care viteza de retur trebuie reglată pentru a se potrivi unui proces. Liniile de ambalare, sculele robotizate de la capătul brațului și transportoarele de transfer necesită de obicei ca ambele viteze de cursă să fie selectate în mod independent - și acest lucru împinge cele mai multe dintre aceste aplicații ferm pe teritoriul cu dublă acțiune.

Consumul de aer: comparația costului aerului comprimat

Aerul comprimat este una dintre cele mai scumpe utilități dintr-o fabrică de producție. Studiile efectuate de organizații precum Departamentul de Energie al SUA au estimat că sistemele de aer comprimat reprezintă 20–30% din consumul de energie electrică industrială , iar actuatoarele pneumatice sunt consumatorii principali în cadrul acestor sisteme. Înțelegerea diferenței de consum de aer dintre cilindrii cu acțiune simplă și dublă acțiune nu este, prin urmare, un exercițiu academic - are un impact direct asupra costurilor de operare.

Un cilindru cu acțiune simplă consumă aer sub presiune doar pe cursa de putere. Cursa de retur este antrenată de arc, iar aerul din partea cursei de putere pur și simplu se evacuează în atmosferă. Pentru un ciclu complet, volumul de aer consumat este egal cu aria alezajului înmulțită cu lungimea cursei, ajustată pentru raportul de compresie la presiunea de alimentare.

Un cilindru cu dublă acțiune consumă aer în ambele curse. Totuși, deoarece zona alezajului capătului tijei este mai mică decât capătul capacului, volumul consumat pe cursa de retragere este puțin mai mic decât pe cursa de extensie. Aerul total consumat pe ciclu este de aproximativ de 1,7 până la 1,9 ori aerul consumat de un cilindru echivalent cu acțiune simplă, în funcție de diametrul tijei.

Pentru un exemplu concret: un cilindru cu alezaj de 50 mm, cursă de 100 mm cu dublă acțiune, care funcționează la 6 bari și circulă la 60 de ori pe minut consumă aproximativ:

• Capătul capacului pe cursă: (π/4 × 0,05²) × 0,1 × (6 1) = ~1,37 litri (aer liber) pe cursă
• Capăt de tijă per cursă (presupunând tija de 20 mm): aproximativ 1,09 litri per cursă
• Total pe minut la 60 de cicluri: ~146 litri/min aer liber

Un cilindru echivalent cu acțiune simplă ar consuma aproximativ 82 litri/min. La o mașină cu 20 de astfel de cilindri care rulează în două schimburi, diferența anuală a costului electricității devine măsurabilă. Atunci când utilizați un număr mare de cilindri sau când cilindrii funcționează în curse lungi sau la viteze mari de ciclu, diferența de consum de aer are un impact semnificativ asupra economiei de funcționare - chiar dacă cilindrul cu dublă acțiune este de altfel superior din punct de vedere tehnic.

Limitări ale lungimii cursei: de ce cilindrii cu acțiune simplă se ridică devreme

Arcul de retur intern într-un cilindru cu acțiune simplă limitează fizic cât de lungă poate fi cursa. Pe măsură ce lungimea cursei crește, aveți nevoie de un arc mai lung, care necesită un corp de cilindru mai lung - iar arcurile mai lungi sunt mai greu de menținut stabil și ghidat corespunzător în interiorul alezajului. De asemenea, adaugă mai multă lungime cilindrului total chiar și în poziția retrasă.

Majoritatea producătorilor oferă cilindri cu acțiune simplă cu curse maxime de la 25 mm până la 200 mm. Câteva modele de specialitate ajung la 300 mm. Dincolo de asta, primăvara devine impracticabilă. Dacă aplicația dvs. are nevoie de o cursă de 400 mm, 600 mm sau 1.000 mm, un cilindru cu dublă acțiune este singura opțiune viabilă din gama de produse standard pentru cilindri de aer.

Această limitare interacționează și cu forța: pe măsură ce cursa crește, la fel și compresia arcului la extensie completă, ceea ce înseamnă că se consumă mai multă forță depășind arcul la sfârșitul cursei. Pentru curse mai lungi de aproximativ 100–150 mm într-un design cu acțiune simplă, scăderea forței arcului începe să devină un procent semnificativ din forța pneumatică totală disponibilă, în special la dimensiuni mici ale alezajului.

Comportament de siguranță: o considerație critică de siguranță

Una dintre cele mai importante diferențe dintre aceste două tipuri de cilindri este ceea ce se întâmplă atunci când alimentarea cu aer este pierdută - fie de la o defecțiune a compresorului, o oprire de urgență sau o ruptură a conductei.

Un cilindru cu retur cu arc cu o singură acțiune se va întoarce automat în poziția de arc atunci când presiunea scade. Dacă cilindrul este configurat să prindă o piesă de prelucrat pe cursa de putere (extensie), pierderea de aer determină eliberarea acesteia. Dacă este configurat cu spring-extend (pe care unele modele îl oferă pentru prindere de siguranță), pierderea de aer face ca acesta să se prindă. Acest comportament determinist este conceput în mod deliberat pentru aplicații de siguranță.

Apărarea mașinii, mecanismele de eliberare a frânei și opririle de urgență folosesc frecvent cilindri cu acțiune simplă tocmai pentru că comportamentul lor de siguranță este previzibil și garantat de arc, nu de un semnal electric sau de o poziție a supapei.

Un cilindru cu dublă acțiune, dimpotrivă, își menține ultima poziție atunci când aerul este pierdut - dacă supapa direcțională este de tip blocare sau cu arc cu centru care blochează ambele porturi. Acest lucru este uneori de dorit (nu doriți ca o axă încărcată să cadă), dar poate fi și periculos dacă cilindrul se afla în mijlocul unei operații de prindere sau presare când aerul a eșuat.

Standardele de siguranță, inclusiv ISO 13849 și IEC 62061, solicită proiectanților de mașini să analizeze și să documenteze comportamentul tuturor actuatoarelor în condiții de defecțiune. Alegerea între un cilindru cu acțiune simplă și cu dublă acțiune este direct relevantă pentru această analiză, iar caracteristica de siguranță a tipului cu acțiune simplă îi câștigă adesea un loc în circuitele de siguranță, chiar și atunci când un cilindru cu dublă acțiune ar putea fi utilizat altfel pentru o mai mare controlabilitate.

Domenii de aplicare tipice pentru fiecare tip de cilindru

Unde cilindrii cu acțiune simplă Excel

• Servomotoare pneumatice pentru supape: Supapele cu bilă un sfert de tură și supapele cu poartă folosesc adesea cilindri cu efect simplu cu retur cu arc, astfel încât supapa nu ajunge într-o poziție sigură cunoscută (deschisă sau închisă) atunci când presiunea aerului scade.
• Dispozitive de prindere cu curse scurte: Ținerea pieselor de prelucrat pentru prelucrare în care forța de prelucrare este întotdeauna într-o singură direcție și clema trebuie să se elibereze (retragă) doar sub sarcină mică.
• Controlul ușii și al trapei: Unde returul cu arc asigură închiderea în caz de întrerupere a curentului.
• Sortare și deviere porți: Porti simple basculante pe transportoare în care o direcție este întotdeauna implicită, iar cealaltă este acționarea electrică.
• Cuplare frână și ambreiaj: Frâne cu arc pentru opriri de urgență — frâna se cuplează atunci când se pierde aer.

Acolo unde sunt necesari cilindri cu dublă acțiune

• Automatizare pick-and-place: Atât extensia, cât și retragerea trebuie să fie alimentate, controlate cu viteză și capabile să gestioneze greutăți variabile ale pieselor.
• Operatii de presare si formare: Forță mare în ambele direcții; întoarcerea trebuie să depășească rezistența la înapoierea piesei de prelucrat sau la ejector.
• Transfer liniar cu cursă lungă: Orice cursă peste 200 mm necesită un cilindru de aer cu dublă acțiune.

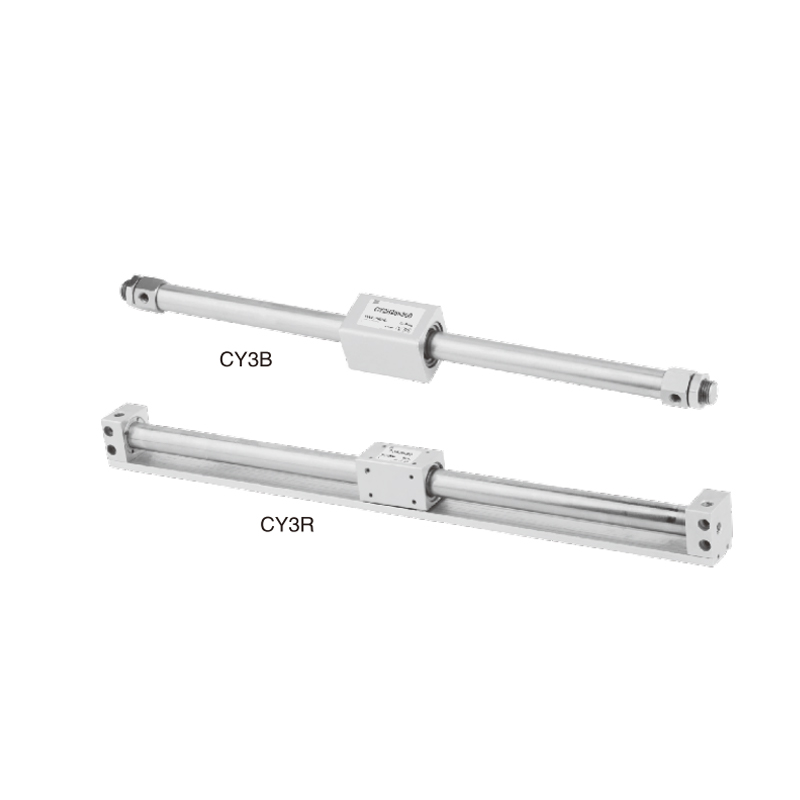

• Aplicații pentru cilindri fără tijă: Cilindrii pneumatici fără tijă sunt în mod inerent cu dublă acțiune, utilizați pentru transferul orizontal cu cursă lungă, unde un cilindru convențional cu tijă ar fi practic de lung.
• Mese înclinate și rotative: Atât răsturnarea cât și întoarcerea mesei necesită forță alimentată, controlabilă.
• Aplicații cu ciclu mare peste 60 de cicluri/min: Unde viteza de retragere trebuie reglată cu precizie pentru a menține durata ciclului fără încărcare de șoc.

Cerințe pentru supapa de control: 3/2 vs 5/2

Diferența de porturi de aer dintre cilindrii cu acțiune simplă și dublă determină în mod direct supapa de control necesară, care afectează cablarea, designul colectorului și costul.

A Supapă 3/2 (3 porturi, 2 poziții) este suficient pentru un cilindru cu simpla actiune. Într-o singură poziție, conectează alimentarea la portul cilindrului. În cealaltă poziție, conectează portul cilindrului la evacuare. Arcul se ocupă de restul. O supapă 3/2 este mai mică din punct de vedere fizic și, de obicei, cu 20-40% mai puțin costisitoare decât o supapă 5/2. De asemenea, necesită un bloc de colector mai simplu atunci când multe supape sunt conectate împreună.

A Supapă 5/2 (5 porturi, 2 poziții) este standardul pentru un cilindru cu dublă acțiune. Într-o singură poziție, alimentarea se duce la capătul capacului, iar capătul tijei se evacuează. În cealaltă poziție, alimentarea se duce la capătul tijei, iar capătul capacului se evacuează. Cele două orificii de evacuare sunt de obicei acolo unde sunt instalate supapele de control al debitului pentru reglarea vitezei.

În sistemele cu mai multe axe — o mașină de asamblare cu 20 de stații, de exemplu — diferența de cost cumulat între 20 3/2 supape și 20 5/2 supape poate fi semnificativă. Pentru cilindrii mai mici în aplicații simple, această diferență de cost justifică adesea specificarea unui cilindru cu acțiune simplă chiar și atunci când unul cu acțiune dublă ar putea oferi performanțe marginal mai bune.

De asemenea, rețineți că Supapele 5/2 sunt disponibile cu retur cu arc, blocare (memorie) sau acționare cu solenoid dublu , fiecare oferind un comportament diferit de stare de eșec. Alegerea tipului de supapă interacționează cu tipul de cilindru pentru a determina comportamentul de siguranță la nivel de sistem - lucru care trebuie analizat în faza de proiectare, nu reinstalat ulterior.

Diferențele de întreținere în practică

În ceea ce privește numărul de etanșare, un cilindru cu acțiune simplă are mai puține suprafețe de etanșare dinamice decât unul cu dublă acțiune. Mai puține etanșări înseamnă, în general, mai puține căi de scurgere și o frecvență puțin mai mică de înlocuire a etanșării. Cu toate acestea, arcul dintr-un cilindru cu acțiune simplă este o componentă suplimentară de uzură care nu există într-un design cu dublă acțiune.

Arcurile din cilindrii pneumatici sunt evaluate pentru milioane de cicluri, dar fac oboseală. Un arc care și-a pierdut tensiunea va face ca cilindrul să se întoarcă lent, incomplet sau deloc. Într-o mașină care funcționează 24 de ore pe zi la 60 de cicluri pe minut, un cilindru completează peste 86 de milioane de cicluri pe an . Oboseala arcului la acel ritm de ciclu este o considerație reală de întreținere, în special la cilindrii cu curse mai scurte, unde compresia arcului pe ciclu este o fracțiune mai mare din cursa totală a arcului.

Pentru cilindrii cu dublă acțiune, uzura etanșării este principala problemă de întreținere. Garniturile moderne de piston pe bază de poliuretan și PTFE durează de obicei 50 până la 100 de milioane de cicluri în condiții normale de funcționare, cu aer uscat curat, lubrifiat sau fără ulei. Alimentarea cu aer contaminat este cea mai frecventă cauză a defecțiunii premature a etanșării la ambele tipuri de cilindri.

Orificiul de aerisire al unui cilindru cu o singură acțiune merită o mențiune specifică: trebuie inspectat și curățat regulat, ca parte a întreținerii preventive. Un aerisire înfundat reduce performanța suficient de treptat încât poate să nu fie observat până când cilindrul începe să se comporte prost - făcând inspecția programată mai importantă decât reparația reactivă.

Selectarea dimensiunii corecte a găurii pentru oricare dintre tipuri

Dimensionarea corectă a alezajului este cel mai fundamental pas în specificarea oricărui cilindru de aer. Subdimensionarea unui orificiu produce o forță insuficientă; supradimensionarea risipește aer și bani. Procesul este ușor diferit pentru fiecare tip de cilindru.

Pentru cilindri cu simpla actiune

1. Determinați forța necesară la sfârșitul cursei (unde compresia arcului este maximă).
2. Adăugați forța maximă a arcului pentru cursa selectată la forța de ieșire necesară.
3. Adăugați frecarea etanșării (de obicei 10% din forța teoretică ca marjă de siguranță).
4. Calculați aria de gauraj necesară: Aria = Forța totală ÷ Presiunea de alimentare.
5. Selectați următoarea dimensiune standard de alezaj în sus din zona calculată.
6. Verificați dacă forța arcului este suficientă pentru a întoarce pistonul împotriva sarcinii pe cursa de retur.

Pentru cilindri cu dublă acțiune

1. Determinați separat forța necesară atât pentru cursa de extensie, cât și pentru cursa de retragere.
2. Calculați alezajul necesar pentru fiecare cursă la presiunea de alimentare disponibilă, ținând cont de reducerea suprafeței tijei la calculul retragerii.
3. Adăugați un factor de siguranță de 1,25–1,5× pentru a ține cont de frecare, dezaliniere și variații de presiune.
4. Selectați alezajul care satisface ambele cerințe de cursă - de obicei, cea mai mare dintre cele două valori calculate.
5. Verificați diametrul tijei față de limitele de flambaj dacă tija este în compresie și este lungă în raport cu diametrul său.

Dimensiunile standard ale alezajului pentru ambele tipuri de cilindri respectă convențiile ISO 15552: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 și 200 mm sunt cele mai comune. Specificarea unei dimensiuni standard a alezajului asigură interschimbabilitatea între producători și simplifică gestionarea pieselor de schimb.

Intervalele de presiune de funcționare și efectul lor asupra selecției

Atât cilindrii de aer cu acțiune simplă, cât și cu dublă acțiune sunt evaluați pentru presiuni tipice de funcționare ale 1 până la 10 bar (14,5 până la 145 psi) , cea mai comună presiune de alimentare industrială fiind de 6 bar (87 psi). Cu toate acestea, operarea la presiuni mai mici afectează fiecare tip în mod diferit.

Pentru cilindrii cu acțiune simplă, este necesară o presiune minimă de funcționare pentru a depăși preîncărcarea arcului plus frecarea etanșării. Dacă presiunea de alimentare scade la, să zicem, 3 bari într-un sistem evaluat pentru 6 bari, forța efectivă de ieșire scade cu aproximativ 50%. Dar forța arcului rămâne neschimbată - ceea ce înseamnă că reducerea forței cilindrului cu acțiune simplă este disproporționată în comparație cu tipul cu dublă acțiune la aceeași presiune redusă.

În plus, cilindrii cu acțiune simplă pot avea o presiune minimă de funcționare specificată de producător, sub care cilindrul nu se va extinde complet pe arc. Acest prag este de obicei listat în fișa tehnică a produsului și ar trebui comparat cu presiunea de alimentare minimă garantată din sistemul dumneavoastră - nu cu presiunea nominală de alimentare.

Cilindrii cu dublă acțiune sunt mai puțin sensibili la fluctuațiile de presiune în acest sens, deoarece nicio cursă nu are o rezistență mecanică fixă ​​de depășit dincolo de frecare. La presiuni mai scăzute, puterea de ieșire scade proporțional pe ambele curse, iar sistemul încă funcționează - doar cu mai puțină forță disponibilă.

Variante de cilindru cu dublă acțiune care merită cunoscute

În cadrul categoriei cu dublă acțiune, mai multe modele specializate se adresează cerințelor specifice aplicației:

• Cilindru cu dublă tijă cu dublă acțiune: Tija pistonului se extinde de la ambele capete ale cilindrului. Ambele părți au aceeași suprafață de gaură, astfel încât forțele de extindere și retragere sunt identice. Folosit atunci când puterea simetrică este critică sau când tija de trecere este necesară pentru conexiunea mecanică sau referința de măsurare pe ambele părți.
• Cilindru tandem: Doi cilindri cu dublă acțiune montați în serie pe aceeași tijă de piston. Cele două pistoane acționează simultan, dublând aproximativ forța disponibilă de la un diametru dat. Folosit atunci când spațiul de foraj este limitat, dar este necesară o forță mare.
• Cilindru fără tijă cu dublă acțiune: Sarcina se conectează la exterior la piston printr-o fantă sau cuplaj magnetic în peretele cilindrului. Permite curse foarte lungi într-un pachet compact. Disponibil în curse de până la 6.000 mm sau mai mult.
• Cilindru ghidat cu dublă acțiune: Integrează ghidajele liniare direct cu corpul cilindrului pentru a elimina cuplul de rotație și forțele de încărcare laterală asupra tijei. Esențial pentru aplicațiile în care sunt necesare mișcări liniare precise și precizie unghiulară fără ghidaje externe.

Rezumat: Alegerea între acțiune simplă și acțiune dublă

Decizia este simplă odată ce ați mapat cerințele aplicației dvs. față de diferențiatorii cheie. Utilizați următorul cadru:

• Alege cu acțiune simplă când: aplicația necesită revenire în siguranță la o poziție de origine; cursa este scurtă (sub 150–200 mm); forța de întoarcere necesară este minimă; consumul de aer trebuie redus la minimum; se preferă un circuit de supapă mai simplu; iar economiile de costuri la supape și instalații sanitare sunt semnificative la scară.
• Alegeți acțiune dublă când: ambele lovituri trebuie să furnizeze o forță semnificativă; lungimea cursei depășește 200 mm; este necesar controlul independent al vitezei a ambelor curse; rata de ciclu este mare și viteza de întoarcere trebuie reglată; sarcina pe cursa de retur este variabilă sau semnificativă; sau aplicația este un mecanism de presare, transfer sau alegere și plasare.

În marea majoritate a aplicațiilor de automatizare industrială, cilindrul de aer cu dublă acțiune este calul de lucru implicit — flexibil, puternic și complet controlabil. Cilindrul cu acțiune simplă își câștigă locul în proiecte mai simple, critice din punct de vedere al siguranței sau sensibile la costuri, unde comportamentul său inerent de întoarcere cu arc este o caracteristică mai degrabă decât o limitare. Înțelegerea ambelor tipuri la acest nivel de detaliu vă permite să faceți acea selecție în mod deliberat, pe baza cerințelor de inginerie mai degrabă decât a convențiilor.
