Sistemele pneumatice sunt coloana vertebrală a automatizării industriale moderne – iar înțelegerea modului în care funcționează, unde eșuează și cum să le optimizeze poate reduce în mod direct timpul de nefuncționare și costurile de operare. Acest ghid acoperă totul, de la componentele de bază până la benchmark-uri de performanță, cu cifre reale din mediile de producție.
Componentele de bază ale sistemelor pneumatice explicate
Compresoare
Compresoarele rotative cu șurub domină instalațiile industriale deoarece oferă un flux de aer continuu la presiune constantă. O unitate tipică cu șurub rotativ de 55 kW poate genera aproximativ 9–10 m³/min de aer liber la 7 bari, suficient pentru a alimenta simultan zeci de cilindri de dimensiuni medii. Compresoarele cu piston alternativ sunt comune pentru magazinele mai mici și aplicațiile cu utilizare intermitentă.
Receptoare de aer
Rezervoarele de stocare tamponează vârfurile de cerere și permit compresorului să se oprească în timpul perioadelor de sarcină scăzută. Regula de bază este 6–10 litri de capacitate a recipientului pe m³/min de ieșire a compresorului . Un receptor subdimensionat forțează compresorul la ciclul scurt, crescând uzura și consumul de energie cu până la 20%.
Unități FRL
Combinația filtru-regulator-ungere este ultima linie de pregătire a aerului înaintea fiecărei mașini sau grup de actuatori. Filtrarea ISO 8573-1 Clasa 1 vizează particule de până la 0,01 microni, puncte de rouă de -70°C și conținut de ulei sub 0,01 mg/m³ - esențial pentru protejarea cilindrilor și supapelor de aer de precizie împotriva defecțiunilor legate de contaminare.
Supape de control direcțional
Aceste supape direcţionează aerul comprimat către oricare capăt al unui cilindru de aer sau către un orificiu de evacuare. O supapă solenoidală standard cu 5/2 căi poate comuta căile de curgere sub 20 de milisecunde , permițând rate de ciclu de peste 10 curse pe secundă în aplicații de mare viteză. Dimensionarea supapei este critică: o supapă subdimensionată creează o cădere de presiune care limitează viteza și forța actuatorului.

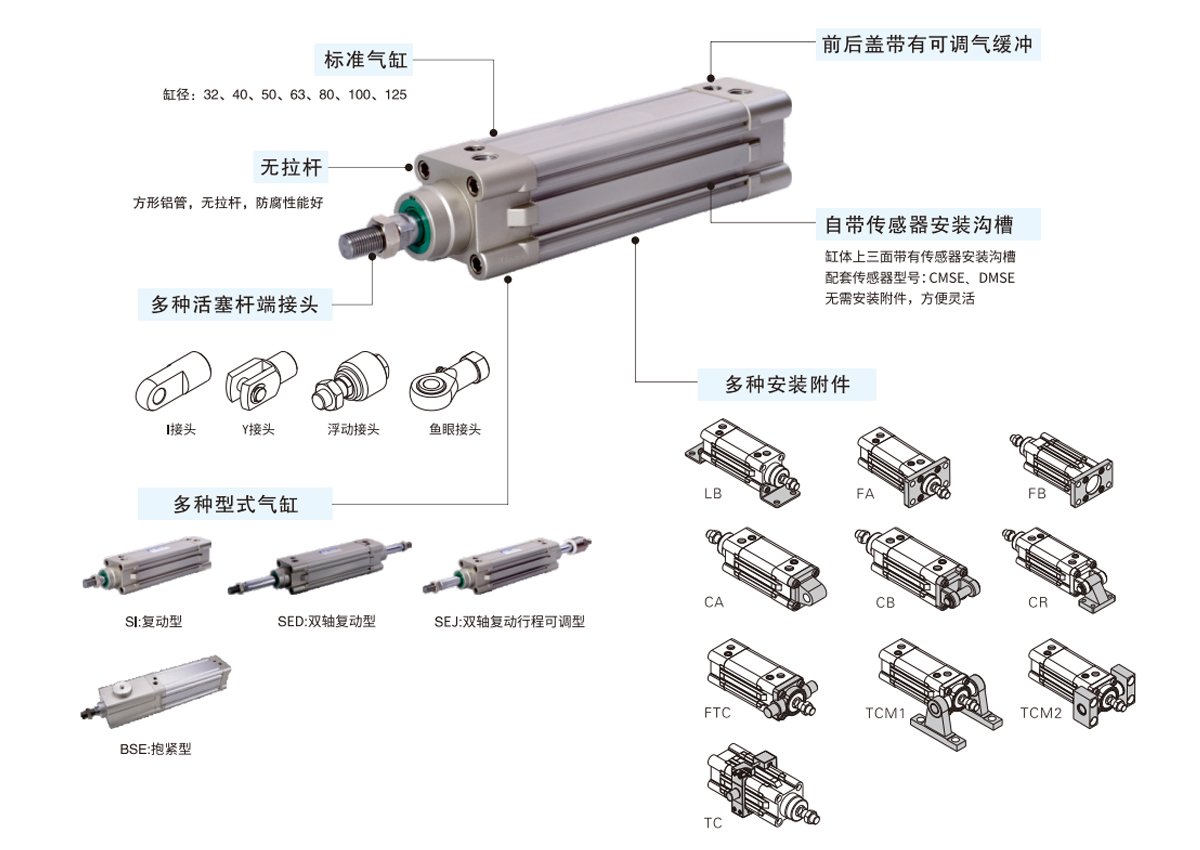

Tipuri de cilindri de aer și criterii de selecție
Cilindrul de aer este calul de lucru al oricărui sistem pneumatic, dar vine în suficiente variante încât selectarea tipului greșit cauzează probleme persistente de performanță sau de întreținere. Tabelul de mai jos compară cele mai comune tipuri utilizate în mediile de producție.
| Tip cilindru | Bore Range | Lungimea cursei | Utilizare tipică | Forța de ieșire la 6 bar |
|---|---|---|---|---|
| Standard ISO (dublă acțiune) | 12–320 mm | Până la 2.000 mm | Automatizare generală, prindere | 68 N – 483 kN |
| Compact / Cursa scurta | 12–100 mm | 1–50 mm | Spații înguste, presare | 68 N – 47 kN |

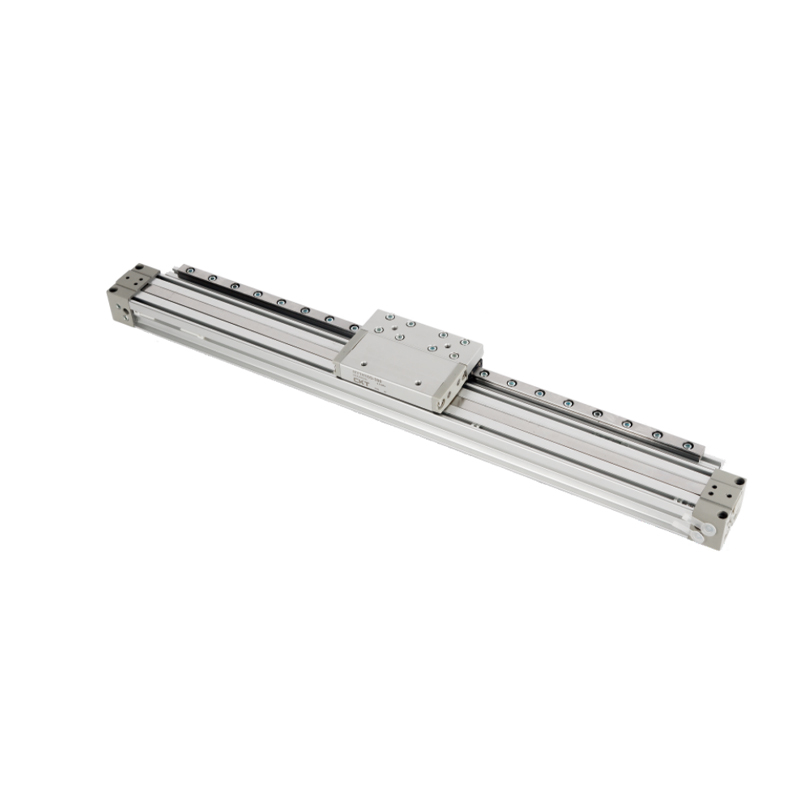

| Cilindru fara tija | 16–80 mm | Până la 10.000 mm | Transport pe călătorii lungi | 120 N – 30 kN |
| Simplă acțiune (retur de primăvară) | 6–125 mm | Până la 200 mm | Prindere de siguranță, supape | 28 N – 73 kN (net) |
| Cilindru ghidat/glisant | 16–100 mm | Până la 300 mm | Aplicații de încărcare laterală | 120 N – 47 kN |
| Actuator rotativ | paletă de 10–200 mm | Rotire 90°–270° | Indexare, întoarcere | Cuplu 0,3–500 Nm |
Când selectați dimensiunea alezajului cilindrului, adăugați întotdeauna a 25–30% marjă de siguranță peste cerința de forță teoretică pentru a lua în considerare frecarea, căderile de presiune în circuit și uzura etanșării în timp. Pentru o sarcină care necesită 500 N, alegeți un orificiu care să livreze cel puțin 650 N la presiunea reglată a sistemului.
Selectarea lungimii cursei contează, de asemenea, dincolo de doar potrivirea cursei necesare. Curse lungi cresc riscul de flambare a tijei sub sarcini de compresiune. Utilizați formula de flambaj a lui Euler sau diagramele de încărcare ale producătorului pentru orice cursă care depășește aproximativ 300 mm - mulți ingineri ignoră acest lucru până când o tijă se îndoaie și deteriorează sculele sau cadrul mașinii.
Cum afectează reglarea presiunii performanța întregului sistem pneumatic
Multe instalații își desfășoară întreaga distribuție a instalației la 8 sau 10 bari, când majoritatea actuatoarelor au nevoie doar de 5-6 bari. Acest singur obicei risipește cantități enorme de energie. Pentru fiecare reducere de 1 bar a presiunii sistemului, consumul de energie al compresorului scade cu aproximativ 6–8% . Într-o fabrică care cheltuiește 150.000 USD pe an pe energie cu aer comprimat, scăderea de la 8 la 6 bari pe circuite necritice poate economisi 18.000 USD – 24.000 USD anual.
Soluția este reglarea zonei - folosind regulatoare de presiune dedicate la fiecare mașină sau grup de mașini pentru a furniza doar presiunea de care are nevoie fiecare actuator, în timp ce distribuția principală funcționează la o presiune de cap ușor mai mare pentru marja de așteptare. O instalație zonată corespunzător reduce de obicei presiunea medie a rețelei cu 1–2 bari fără nicio pierdere a producției.
Căderea de presiune: Hoțul de performanță tăcut
Căderea de presiune între orificiul de evacuare al receptorului și portul cilindrului de aer este locul unde provin majoritatea problemelor de performanță ale sistemului pneumatic. Fiecare metru de țeavă subdimensionată, fiecare cot ascuțit de 90 de grade, fiecare element de filtru murdar adaugă rezistență. Obiectivul industriei este de a limita căderea totală de presiune de la priza compresorului la actuator la nu mai mult de 0,5-1,0 bar într-un sistem bine întreținut.
Vinovați obișnuiți din spatele scăderii excesive a presiunii:
- Elemente de filtrare înfundate cu rugină, calcar sau ulei de compresor - presiunea diferențială într-un filtru saturat poate depăși numai 0,8 bar
- Conducte principale de distribuție subdimensionate — viteza aerului peste 6–8 m/s în rețea cauzează debit turbulent și pierderi semnificative de presiune
- Fitinguri cu conectare rapidă cu orificii interne mai mici decât orificiul tubului
- Supape de reglare direcționale subdimensionate pentru debitul necesar (nepotrivirea valorii Cv)
- Scurgeri — o scurgere cu diametrul de 1 mm la 7 bar risipă aproximativ 1,1 m³/min de aer liber pe oră, suficient pentru a rula mai mulți cilindri de aer standard în mod continuu
Efectuarea unui studiu de presiune în rețeaua de distribuție - înregistrarea presiunii la receptor, la fiecare galerie de admisie a mașinii și la portul cilindrului sub sarcină - dezvăluie exact unde au loc pierderile. Acest lucru durează mai puțin de o zi și identifică în mod constant acțiunile corective care se rambursează într-un trimestru.
Standardele de calitate a aerului comprimat și de ce sunt importante pentru cilindri
Standardul ISO 8573-1 definește clase de calitate a aerului comprimat pentru trei contaminanți: particule solide, apă (punct de rouă) și ulei total. Majoritatea aplicațiilor industriale se încadrează în clasa de calitate 3 sau 4 pentru pneumatica generală, dar cilindrii de aer de precizie din asamblarea electronicelor, procesarea alimentelor sau fabricarea dispozitivelor medicale au nevoie de aer de clasa 1 sau 2.
| Clasa de calitate | Dimensiunea maximă a particulelor | Punct de rouă sub presiune | Conținut maxim de ulei | Aplicație tipică |
|---|---|---|---|---|
| Clasa 1 | 0,1 microni | -70°C | 0,01 mg/m³ | Medical, semiconductor |
| Clasa 2 | 1 micron | -40°C | 0,1 mg/m³ | Ambalaje alimentare, farmaceutice |
| Clasa 3 | 5 microni | -20°C | 1 mg/m³ | Fabricație generală |
| Clasa 4 | 15 microni | 3°C | 5 mg/m³ | Industrie grea, în aer liber |
| Clasa 5 | 40 microni | 7°C | 25 mg/m³ | Scule pneumatice, suflare |
Rularea aerului de clasa 4 sau 5 prin cilindrii de aer de precizie clasificate pentru serviciul de clasa 2 sau 3 accelerează degradarea etanșării rapid. Contaminarea cu umiditate este deosebit de agresivă: apa condensată din interiorul cilindrului de aer provoacă rugină, zgârieturi ale suprafeței găurii și eventual defecțiune a etanșării. Studiile asupra modurilor de defectare a actuatoarelor industriale atribuie în mod constant 40-60% din defecțiunile premature alimentării cu aer contaminat. mai degrabă decât suprasarcină mecanică sau uzură la sfârşitul duratei de viaţă.
Uscatoarele frigorifice sunt solutia standard pentru aplicatii de clasa 3 si 4. Acestea răcesc curentul de aer comprimat la aproximativ 3°C, determinând condensarea și scurgerea umezelii. Uscătoarele cu deshidratare ating punctele de rouă sub zero necesare pentru aplicațiile din clasa 1 și 2, dar consumă mai multă energie - de obicei 15–20% din puterea compresorului pentru o unitate regenerativă încălzită.
Dimensionarea corectă a unui cilindru de aer: calcule ale alezajului, cursei și vitezei
Găsirea greșită a dimensiunii alezajului este una dintre cele mai frecvente și costisitoare erori de proiectare în ingineria sistemului pneumatic. Un cilindru supradimensionat risipește aerul comprimat și creează provocări excesive de amortizare; unul subdimensionat se blochează sub sarcină sau funcționează în apropierea limitelor presiunii de etanșare.
Calcul de forță
Forța teoretică de ieșire a unui cilindru de aer cu dublă acțiune pe cursa extinsă este:
F = P × A = P × (π × D² / 4)
Unde F este forța în Newtoni, P este presiunea de alimentare în Pa și D este diametrul alezajului în metri. Pentru un cilindru cu alezaj de 63 mm la 6 bar (600.000 Pa):
F = 600.000 × (3,14159 × 0,063² / 4) = 600.000 × 0,003117 = 1.870 N (aproximativ 190 kgf)
La cursa de retragere, tija deplasează o anumită zonă de alezaj, reducând forța. Un alezaj de 63 mm cu o tijă de 20 mm furnizează aproximativ 1.680 N la retragere la aceeași presiune - o reducere de 10% care trebuie luată în considerare în aplicațiile în două direcții.
Viteza si debitul
Viteza cilindrului depinde de volumul de aer livrat pe unitatea de timp. Viteza actuatorului este calculată din:
Q = A × v × (P_abs / P_atm)
Unde Q este debitul de aer liber în m³/s, A este aria pistonului, v este viteza dorită a pistonului în m/s și P_abs este presiunea absolută de lucru. Pentru a atinge 0,5 m/s cu un orificiu de 63 mm la 6 bar absolut, supapa și tubulatura trebuie să treacă aproximativ 23 litri/min de aer liber — un punct de referință util pentru selecția Cv supapei.
Cerințe de amortizare
La viteze de peste 0,2 m/s, cilindrii pneumatici necesită amortizare la capătul cursei pentru a preveni deteriorarea puternică prin impact asupra pistonului, tijei și sculelor conectate. Pernele reglabile încorporate funcționează pentru viteze moderate de până la aproximativ 0,5 m/s. Mai presus de aceasta, sunt necesare amortizoare hidraulice externe sau decelerare programabilă prin supape proporționale. Ignorarea amortizarii pe un cilindru cu alezaj de 100 mm care se deplasează la 1 m/s poate genera forțe de impact care depășesc 3-5 kN pe capacul de capăt — cu mult peste ceea ce tolerează majoritatea hardware-ului de montaj pe parcursul a mii de cicluri.
Strategii de eficiență energetică pentru aer comprimat și sisteme pneumatice
Aerul comprimat este adesea numit „a patra utilitate” în producție – și este în mod constant cel mai scump pe bază de unitate de lucru. Eficiența conversiei energiei electrice în lucru mecanic pentru un sistem de aer comprimat este de obicei doar 10–15% la servomotor, comparativ cu 85–90% pentru acţionarea directă cu motor electric. Acest lucru face ca optimizarea energiei să fie extrem de importantă.
Pasul 1
Măsurați consumul real de aer
Instalați debitmetre la ieșirea principală a compresorului și la fiecare grup principal de mașini. Majoritatea fabricilor descoperă că 20-30% dintre mașini folosesc cantități disproporționat de mari de aer în raport cu producția lor. Acestea devin țintele prioritare pentru redimensionarea cilindrului, reducerea presiunii sau reproiectarea procesului.
Pasul 2
Reduceți și măriți presiunea de lucru
Verificați fiecare mașină și cilindru de aer pentru cerința reală de presiune. Înlocuiți cilindrii supradimensionați cu alții dimensionați corect la presiune mai mică. Instalați regulatoare la punctul de utilizare setate la presiunea minimă necesară. În instalațiile cu cerințe diferite de presiune, luați în considerare împărțirea în inele de distribuție de înaltă presiune și joasă presiune, în loc să furnizați totul la presiunea maximă a cererii.
Pasul 3
Recuperați căldura compresorului
Compresoarele cu șurub resping aproximativ 80-90% din energia lor de intrare sub formă de căldură în procesul de compresie. Instalarea unui sistem de recuperare a căldurii pe circuitul de răcire a compresorului captează această energie termică pentru încălzirea spațiului, încălzirea apei de proces sau aplicațiile de uscare. Perioadele de amortizare pentru recuperarea căldurii sunt de obicei de 1-3 ani.
Pasul 4
Înlocuiți compresoarele cu viteză constantă cu variatoare de viteză
Un compresor cu variator de viteză (VSD) își modulează turația motorului pentru a se potrivi cu cererea reală de aer în timp real, mai degrabă decât încărcarea și descărcarea la viteză maximă. În instalațiile cu cerere fluctuantă, compresoarele VSD economisesc 20–35% din energia compresorului comparativ cu unitățile cu viteză fixă. Pragul de rentabilitate este de obicei atunci când utilizarea sistemului scade sub 80% din capacitatea nominală pentru porțiuni semnificative ale schimbului.
Pasul 5
Implementați un program de detectare și reparare a scurgerilor
Detectoarele de scurgeri cu ultrasunete pot identifica scurgeri prin zgomotul de fond la distanțe de până la 10 metri. Un program structurat - etichetarea scurgerilor, cuantificarea debitului acestora, prioritizarea în funcție de cost și urmărirea finalizării reparației - realizează în mod constant reducerea scurgerilor de la o rată tipică de pierdere de 20-30% la mai jos. 5-8% în 12 luni . Numai acest lucru elimină adesea nevoia de capacitate suplimentară a compresorului.
Sisteme pneumatice vs. sisteme hidraulice: când să le alegeți pe fiecare
Atât sistemele pneumatice, cât și cele hidraulice furnizează forță printr-un mediu fluid, dar caracteristicile lor îl fac pe fiecare mai potrivit pentru aplicații specifice. Confuzia celor două duce la sisteme supraproiectate, scumpe sau cu performanțe slabe.
Caracteristic
Sistem pneumatic
Sistem hidraulic
Presiunea de lucru
4-10 bar tipic
100–700 bar tipic
Ieșire forțată
Până la ~50 kN practic
Până la câțiva MN
Viteza
Rapid; până la 3 m/s comun
Moderat; 0,1–0,5 m/s tipic
Controlul poziției
dificil (compresibilitatea aerului)
Excelent (fluid incompresibil)
Risc de contaminare
Scăzut (aer epuizat)
Ridicat (scurgeri de ulei, eliminare)
Complexitatea întreținerii
Inferioară; aptitudini standard
Mai înalt; este necesară analiza fluidelor
Cost de instalare
Mai jos
Mai mare (rezervor, filtrare, etanșări)
Cel mai bun caz de utilizare
Viteză mare, forță ușoară până la medie, medii curate
Forță mare, poziționare precisă, industrie grea
O limită practică: unde cerințele de forță depășesc aproximativ 50 kN sau acolo unde este obligatorie menținerea precisă a poziției la mijlocul cursei, sistemul hidraulic este de obicei cea mai bună alegere. Sub acest prag, sistemele pneumatice câștigă viteză, simplitate, curățenie și costul total al sistemului mai mic. În multe aplicații hibride - cum ar fi clemele acționate pneumatic pe o presă hidraulică - ambele tehnologii coexistă pe aceeași mașină.
Aplicații pneumatice de mare forță și cum se extind cilindrii de aer
Când dimensiunile standard ale alezajului cilindrului de aer nu pot furniza forța necesară la presiunea disponibilă a sistemului, mai multe strategii de proiectare extind capacitatea pneumatică înainte de a trece la hidraulic.
Cilindri tandem
Două unități de cilindru de aer montate coaxial cu tijele lor legate multiplică forța de ieșire fără a crește dimensiunea alezajului. O pereche tandem de cilindri cu alezaj de 100 mm la 6 bari furnizează aproximativ 9,4 kN — aproape dublul ieșirii unei singure unități — menținând în același timp același diametru al cilindrului pentru spații înguste. Compensația este o lungime totală crescută și un consum de aer proporțional mai mare.
Intensificatoare de aer peste ulei
Aceste dispozitive hibride folosesc un piston pneumatic cu alezaj mare care antrenează un piston hidraulic cu alezaj mic pentru a atinge presiunea hidraulică dintr-o alimentare pneumatică. Un intensificator 10:1 alimentat la 7 bari produce 70 bari de ieșire hidraulică, potrivit pentru operațiuni de presare, strângere sau împingere care necesită forță precisă cu evacuare curată. Sistemele de aer peste ulei elimină necesitatea unei unități de putere hidraulică completă, obținând în același timp forțe de presare de 50–200 kN în configurații compacte de montare pe banc.
Multiplicatori de cilindri pneumatici prin legătură mecanică
Mecanismele de comutare, suporturile de came și legăturile pârghiei amplifică mecanic ieșirea cilindrului de aer la punctul de aplicare. Se poate dezvolta o clemă basculară simplă condusă de un cilindru cu alezaj de 50 mm la 6 bar forțe de strângere care depășesc 20 kN la sfârșitul călătoriei când geometria comutatorului se apropie de punctul mort. Această tehnică este utilizată pe scară largă în dispozitivele de sudură și instrumentele de presare.
Cilindri standard cu alezaj mai mare
Cilindrii conformi cu ISO 15552 sunt disponibili cu dimensiuni ale alezajului de până la 320 mm. La 6 bari, un cilindru de aer cu alzaj de 320 mm livrează aproximativ 483 kN de împingere teoretică — se apropie de teritoriul micului cilindru hidraulic. Aceste unități cu alezaj mare consumă volume substanțiale de aer pe cursă (o cursă de 300 mm pe un alezaj de 320 mm deplasează aproximativ 24 de litri de aer liber pe ciclu), astfel încât dimensionarea recipientului și capacitatea compresorului trebuie revizuite cu atenție înainte de a le specifica.
Alegerea cilindrilor de aer pentru medii industriale specifice
Nu toate corpurile cilindrilor de aer și materialele de etanșare se potrivesc fiecărui mediu de operare. Specificarea variantei greșite pentru condiții dure sau specializate cauzează defecțiuni accelerate, indiferent de cât de bine este proiectat restul sistemului pneumatic.
- Alimente și băuturi: Cilindri cu corp din oțel inoxidabil cu materiale de etanșare conform FDA (silicon sau EPDM), fără lubrifiere externă și profile exterioare netede care rezistă acumulării bacteriene. Variantele cu grad de spălare (IP67 sau IP69K) tolerează ciclurile de curățare cu apă la presiune înaltă și cu substanțe chimice.
- Medii cu temperaturi ridicate: Etanșările standard NBR nu au mai mult de 80°C. Pentru turnătorie, cuptoare sau aplicații în apropierea procesului de peste 100°C, specificați garnituri cu fluoroelastomer (FKM/Viton) evaluate la 200°C. Peste 150°C ambiental, sunt necesare scuturi termice externe pe corpul cilindrului pentru a proteja inelele de reținere și capacele de capăt.
- Atmosfere corozive: Corpurile din aluminiu placate cu nichel sau anodizat dur rezistă la expunerea chimică ușoară. În mediile marine, offshore sau ale fabricilor chimice, construcția complet din oțel inoxidabil cu găuri căptușite cu PTFE oferă cea mai bună rezistență la coroziune cu prețul și greutatea mai mare.
- Zone ATEX/antiexplozie: Actuatoarele pneumatice sunt în mod inerent mai sigure decât acționările electrice în zone periculoase, deoarece nu produc scântei. Cu toate acestea, solenoizii supapelor și senzorii de poziție atașați la cilindrul de aer trebuie să aibă clasificarea adecvată a zonei ATEX. Corpul cilindrului în sine trebuie verificat ca nu produce scântei - aluminiul este în general acceptabil, dar fonta trebuie verificată în raport cu cerințele de clasificare a zonei.
- Aplicații pentru camera curată: Clasa ISO 5 și camerele curate mai bune necesită butelii cu etanșări fără degajare, fără lubrifiere externă și materiale compatibile cu vacuum. Unii producători de semiconductori și afișaje cu ecran plat folosesc cilindri cu corp integral din plastic pentru a elimina orice risc de contaminare metalică.
- Echipamente de exterior și de construcții: Cilindrii expuși la intemperii au nevoie de acoperiri cu tije de zinc-nichel sau crom dur, garnituri ștergătoare rezistente pentru a exclude murdăria și corpuri anodizate sau vopsite. Specificațiile de presiune ar trebui să țină cont de temperaturile extreme: la -30°C, lubrifianții standard se îngroașă și materialele de etanșare se întăresc, necesitând unsoare la temperatură scăzută și elastomeri la rece.
Potrivirea specificațiilor cilindrului de aer cu mediul de operare real – mai degrabă decât utilizarea implicită la o selecție de catalog de uz general – este locul în care inginerii experimentați de sisteme pneumatice adaugă o valoare măsurabilă. Costul incremental al variantei corecte este aproape întotdeauna mai mic decât un ciclu de înlocuire neplanificat după o defecțiune timpurie a terenului.
Sistemele pneumatice, la baza lor, sunt fiabile, rapide și rentabile atunci când sunt proiectate cu specificațiile corecte ale componentelor, calitatea corespunzătoare a aerului, dimensionarea corectă și o abordare structurată de întreținere. Cilindrul de aer rămâne cel mai vizibil element, dar performanța sa depinde în întregime de calitatea sistemului de aer comprimat care îl alimentează. Investește în pregătirea aerului și gestionarea presiunii, iar actuatoarele din aval vor oferi ciclul de viață pe care îl intenționează proiectarea lor.
