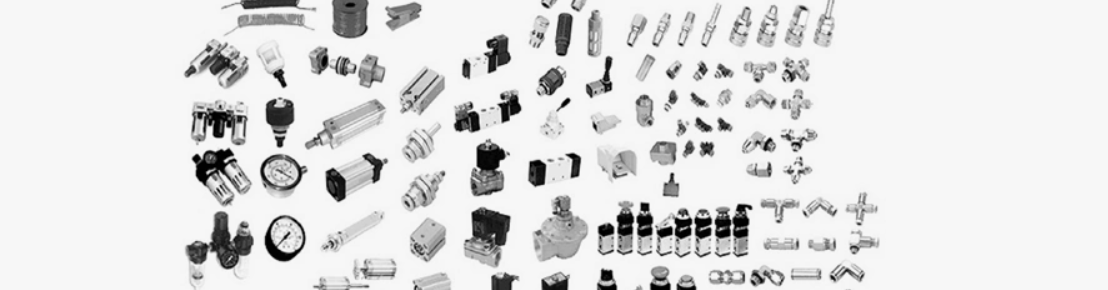

Componente pneumatice joacă un rol crucial în producția automată, inclusiv cilindri, supape pneumatice, procesoare pentru surse de aer, furtunuri de aer și conectori. Defecțiunile duc adesea la oprirea echipamentelor și la reducerea eficienței producției. Prin urmare, stăpânirea metodelor pentru depanarea rapidă a defecțiunilor pneumatice este esențială pentru personalul de întreținere din fabrică și pentru inginerii echipamentelor. Acest articol va explica în detaliu cum să localizați eficient defecțiunile componentelor pneumatice din șase aspecte.
1. Începeți prin a verifica sursa de aer: este presiunea normală?
Condițiile anormale ale sursei de aer sunt una dintre principalele cauze ale defecțiunilor sistemului pneumatic. Prin urmare, primul pas este să verificați:
Compresorul de aer funcționează normal? Confirmați că există suficientă ieșire de aer.
Presiunea din rezervorul de aer este la standard? Presiunea scăzută poate face ca sistemul să fie slab sau să funcționeze defectuos.
Starea tripletului sursei de aer: Filtrul este înfundat? Există acumulare de apă în canalizare? Supapa de reducere a presiunii a fost reglată incorect?
Lubrifiatorul este insuficient lubrifiat? Ungerea insuficientă poate cauza uzura sau blocarea cilindrului și a supapelor.
Dacă se constată o presiune insuficientă a gazului, ajustările sau curățarea trebuie începute de la capătul de alimentare cu gaz.
2. Verificați tubulatura de aer și conectorii: Există scurgeri?
Scurgerile de aer pot provoca o presiune instabilă a sistemului, funcționare lentă sau chiar oprire completă.
Metode de depanare:
Pulverizați apă cu săpun și observați dacă face spumă - cea mai simplă metodă.
Folosiți-vă urechile și mâinile pentru a verifica fluxul de aer - ascultați orice șuierat.
Observați dacă tubulatura de aer este îmbătrânită, întărită sau deteriorată.
Verificați dacă fitingurile cu conectare rapidă sunt slăbite sau dacă garniturile sunt uzate.
Soluțiile includ de obicei înlocuirea tubulaturii de aer, strângerea conectorilor, reintroducerea fitingurilor cu conectare rapidă sau înlocuirea etanșărilor.
3. Verificați funcționarea supapelor pneumatice: sunt blocate sau blocate?
După o funcționare prelungită, supapele pneumatice pot prezenta lipirea miezului supapei, blocarea de impurități sau deteriorarea bobinei.
Pași rapidi de depanare:
Verificați dacă butonul manual de pe corpul supapei funcționează fără probleme.
Verificați dacă bobina solenoidului este alimentată și dacă indicatorul luminos este aprins.
Dezasamblați corpul supapei și verificați dacă există impurități, cum ar fi nămol și praf, în interior.
4. Verificați starea cilindrului: este blocat sau are o tracțiune insuficientă?
Cilindrii sunt cele mai comune dispozitive de acționare în sistemele pneumatice, iar caracteristicile lor de defecțiune sunt evidente:
Împingeți tija pistonului pentru a determina dacă mișcarea este lină.
Ascultați dacă există scurgeri de aer pentru a determina dacă garniturile sunt uzate.
Verificați dacă cilindrul nu are lubrifiere sau dacă se simte uscat.
Confirmați dacă dispozitivul de amortizare este prea strâns, provocând o funcționare lentă.
Dacă împingerea cilindrului este insuficientă, verificați setările de presiune sau înlocuiți componentele de etanșare.
5. Verificați presiunea sistemului și setările de accelerare: sunt reglate incorect?
Valorile presiunii, debitului și clasificării afectează direct viteza și puterea sistemului:
Presiune scăzută de la supapa de reducere a presiunii – forță insuficientă.
Deschiderea supapei de accelerație prea mică – mișcarea lentă a cilindrului.
Evacuare restricționată - răspuns lent.
Setări inadecvate ale supapei de control al vitezei – afectează timpul ciclului echipamentului.
Reajustarea presiunii și a valorilor de reglare restabilește, de obicei, funcționarea normală rapid.
6. Verificați sistemul de control: Sunt semnalele anormale?
În sistemele care combină controlul electric și pneumatic, semnalele de control anormale pot cauza, de asemenea, funcționarea defectuoasă a componentelor pneumatice:
Verificați dacă punctele de ieșire PLC funcționează.
Confirmați dacă cablurile supapei solenoidului sunt deschise sau au contact slab.
Verificați dacă semnalele senzorului și ale comutatorului de limită sunt normale.
Verificați dacă logica programului este corectă și că nu există conflicte de interblocare.
Dacă semnalele sunt incorecte, reglați programul de control electric sau înlocuiți prompt componentele electronice deteriorate.
Această metodă de depanare, din exterior în interior și de la simplu la complex, poate îmbunătăți considerabil eficiența întreținerii, poate reduce timpul de nefuncționare și poate asigura că echipamentul menține o funcționare eficientă și stabilă.
