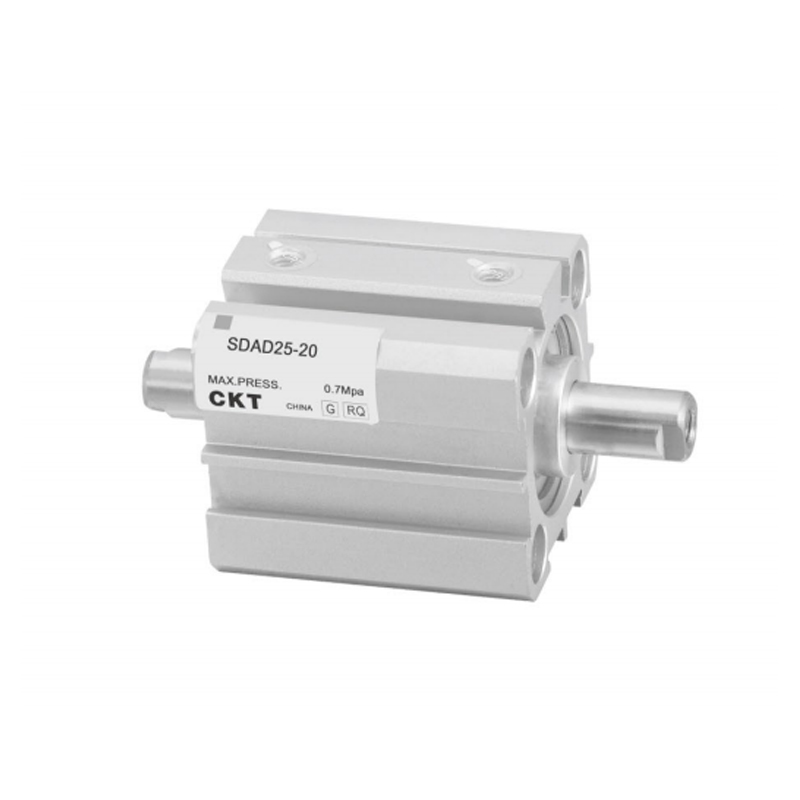

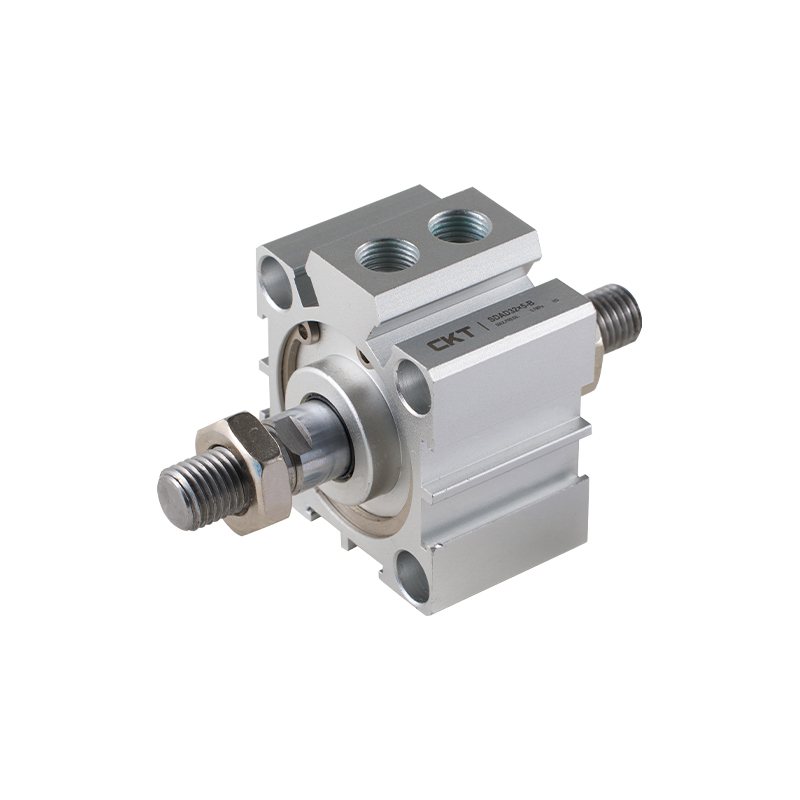

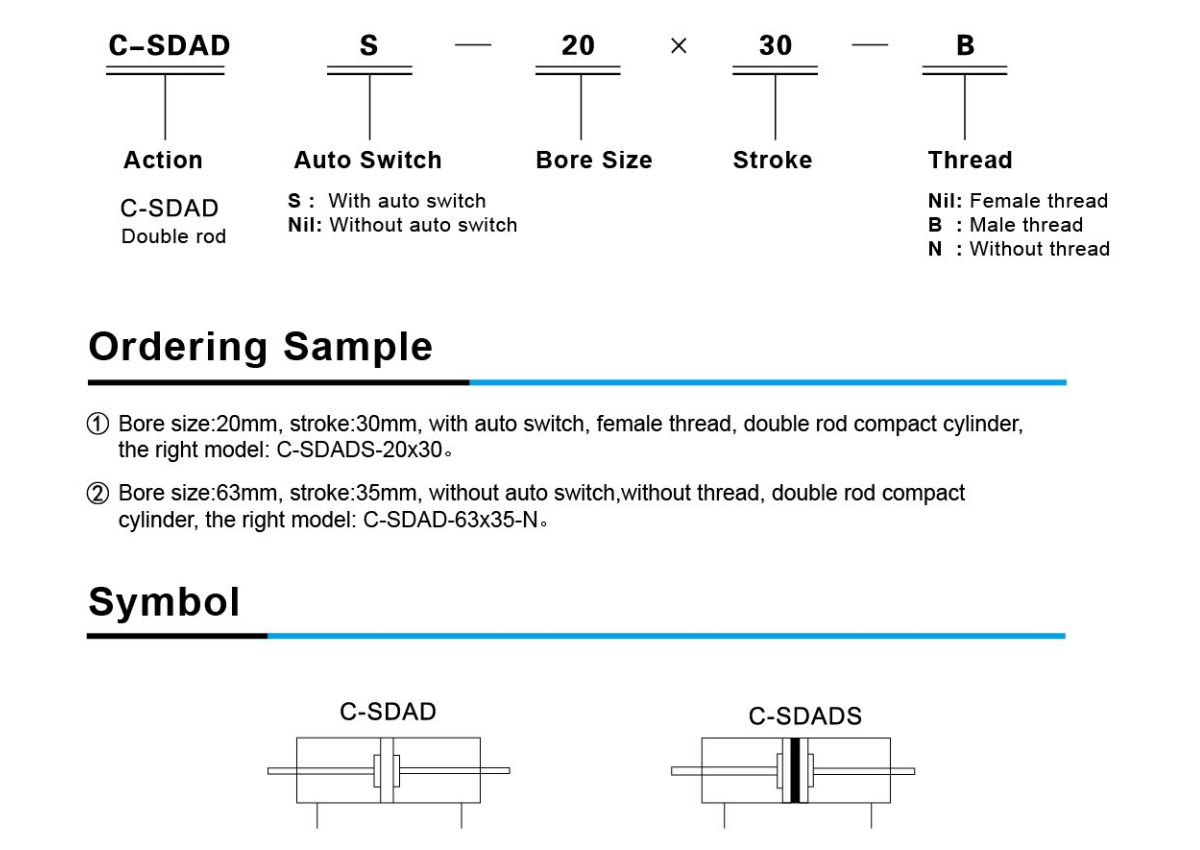

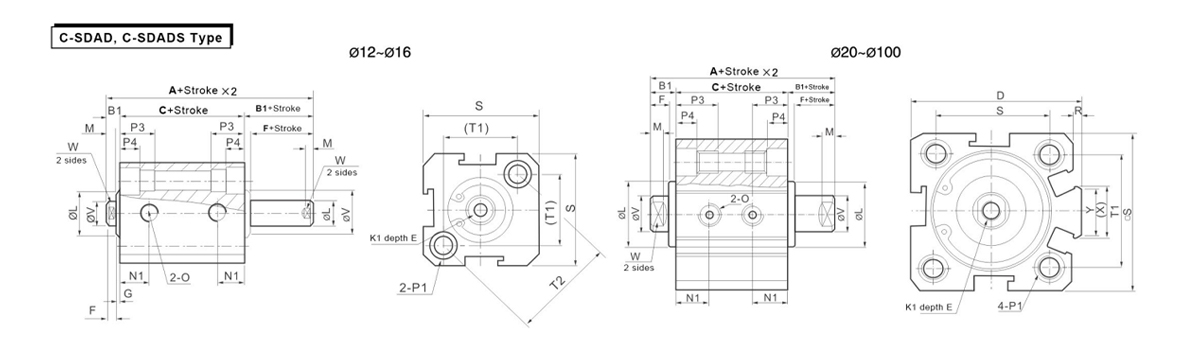

Seria SDAD Cilindru subțire cu dublă axă cu acțiune dublă

Cilindru subțire cu dublă axă din seria SDAD este un actuator pneumatic compact cu o structură subțire de tip cutie și un mecanism de ghidare a tijei dublu piston integrat. Realizează o mișcare alternativă liniară prin antrenare pneumatică bidirecțională. Caracteristica sa de bază este de a rezolva cerințele rigide de ieșire în condiții de spațiu de instalare limitate prin optimizarea spațiului fizic și structura de ghidare de înaltă rigiditate.

• Concept de construcție ultra-subțire
Înălțimea secțiunii transversale a cilindrului este comprimată semnificativ, iar adâncimea structurală este redusă cu aproximativ 30%-50% în comparație cu cilindrii convenționali. Este potrivit pentru instalarea încorporată sau scene dens aranjate, îmbunătățind eficient utilizarea spațiului echipamentului.

• Mecanism de încărcare anti-excentric cu două axe
Cele două tije paralele de piston formează un sistem de suprimare a cuplului, care suportă simultan sarcini radiale și cupluri de răsturnare, îmbunătățește stabilitatea mișcării efectorului final în condiții de sarcină excentrică și suprimă riscul de blocare a tijei pistonului.

• Mod pneumatic bidirecţional cu dublă acţiune
Configurația standard a arhitecturii de antrenare cu două porturi realizează o forță egală bidirecțională a tijei pistonului prin controlul supapei de inversare. Atât cursa înainte, cât și cea de întoarcere au capacități de ieșire de putere maximă, fără a fi nevoie de un arc de întoarcere.

• Integrare șină de înaltă rigiditate
Arborele de ghidare și corpul cilindrului adoptă o structură integrală întărită, iar oscilația mișcării este redusă prin tehnologia de eliminare a jocului de preîncărcare. Rigiditatea ghidajului liniar este de aproximativ 2 ori mai mare decât cea a cilindrului cu o singură axă, asigurând precizia de repetare a poziționării în banda de toleranță de ± 0,1 mm.

• Interfață adaptor modular
Capătul tijei pistonului este compatibil cu îmbinările flotante standard ISO, iar corpul cilindrului este prestabilit cu găuri filetate de montare multi-axiale și suprafețe de asamblare a șinei. Suportă configurații non-standard, cum ar fi instalarea inversată și instalarea montată lateral, care este ușor de integrat în modulul de automatizare.

• Optimizarea răspunsului dinamic
Structura cu cavitate mică scurtează calea de încărcare și descărcare a fluxului de aer și cooperează cu componente de etanșare cu frecare scăzută pentru a obține un control complet al timpului de acțiune al cursei în intervalul 0,1-0,3 secunde (în funcție de specificația cursei), îndeplinind cerințele de bataie de viteză medie și mare.
