Cilindru subțire seria SDA Furnizori

Acasă / Produse / Cilindru de aer / Cilindru subțire / Cilindru subțire seria SDA

Cilindru subțire seria SDA Cilindru subțire seria SDA Cilindru subțire seria SDA Cilindru subțire seria SDA Cilindru subțire seria SDA
  • Cilindru subțire seria SDA
  • Cilindru subțire seria SDA
  • Cilindru subțire seria SDA
  • Cilindru subțire seria SDA
  • Cilindru subțire seria SDA
Cilindru subțire

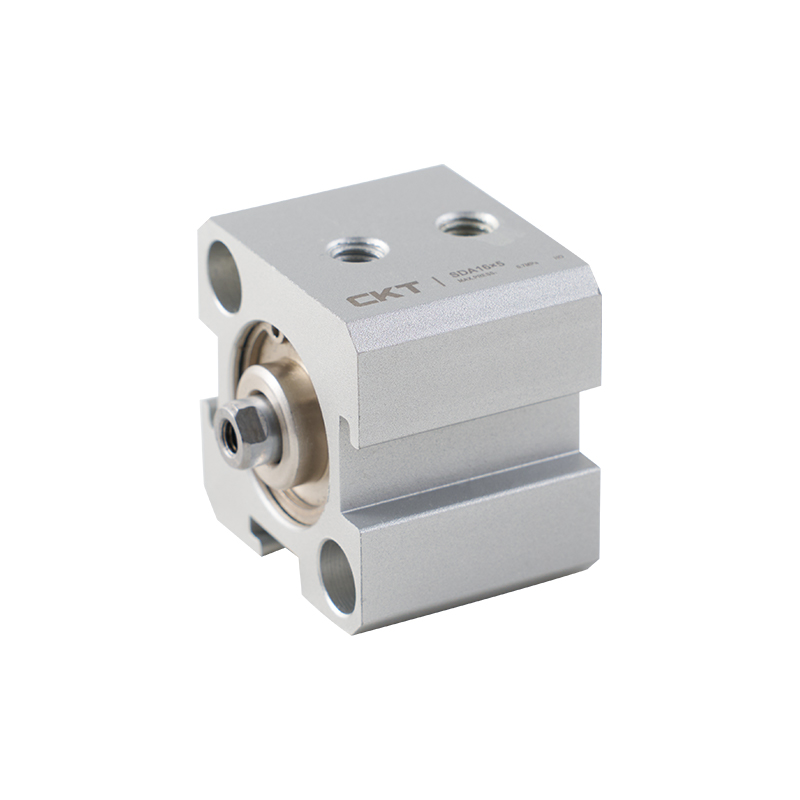

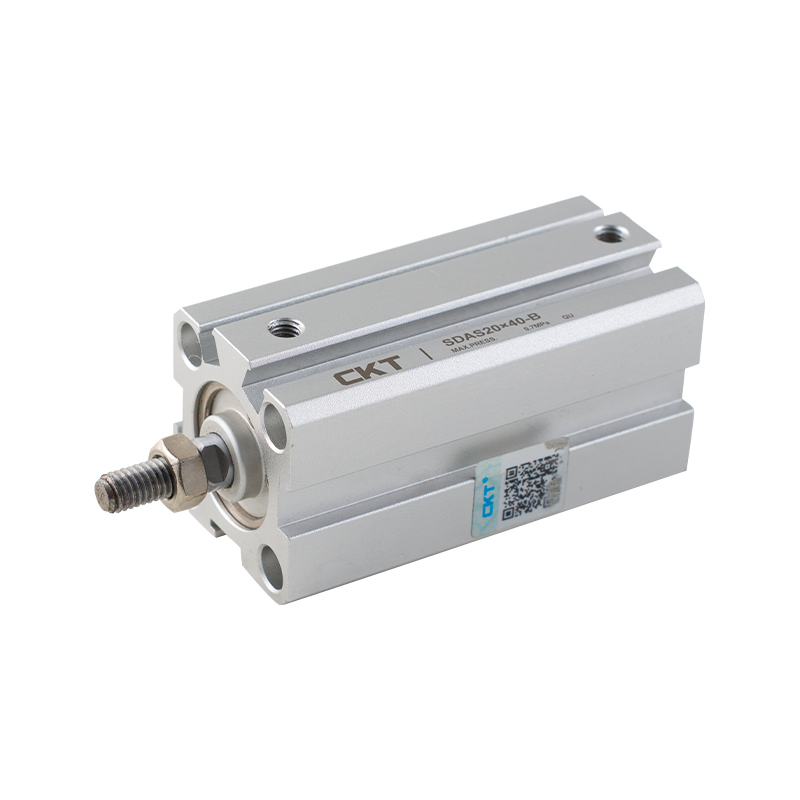

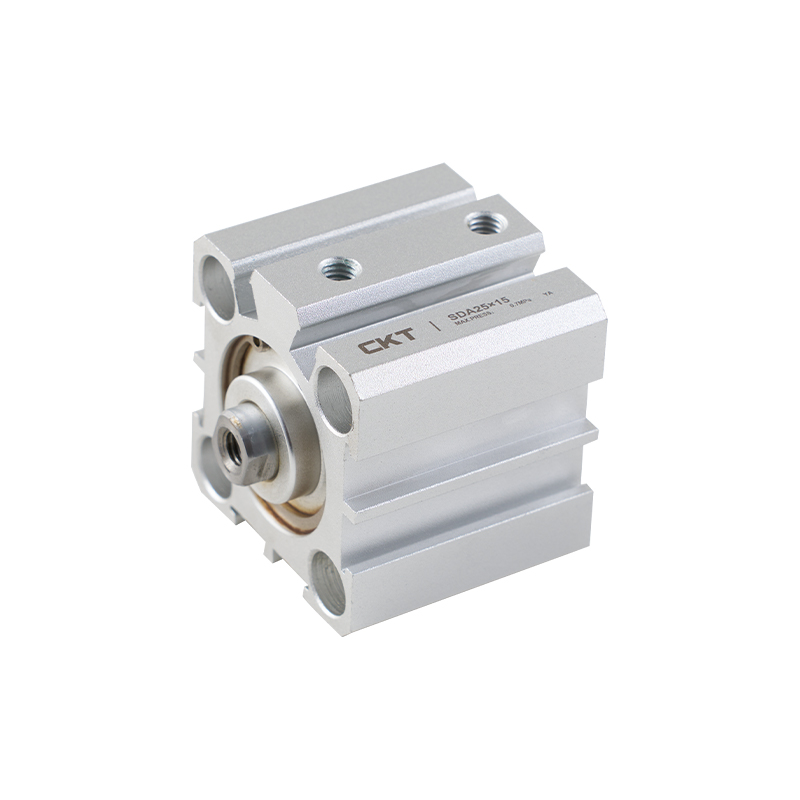

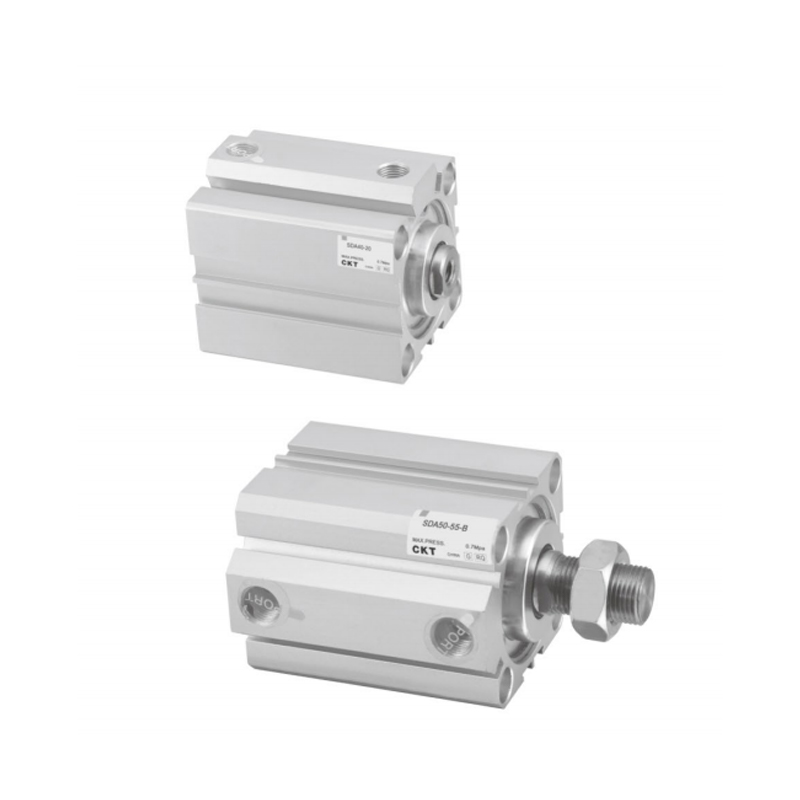

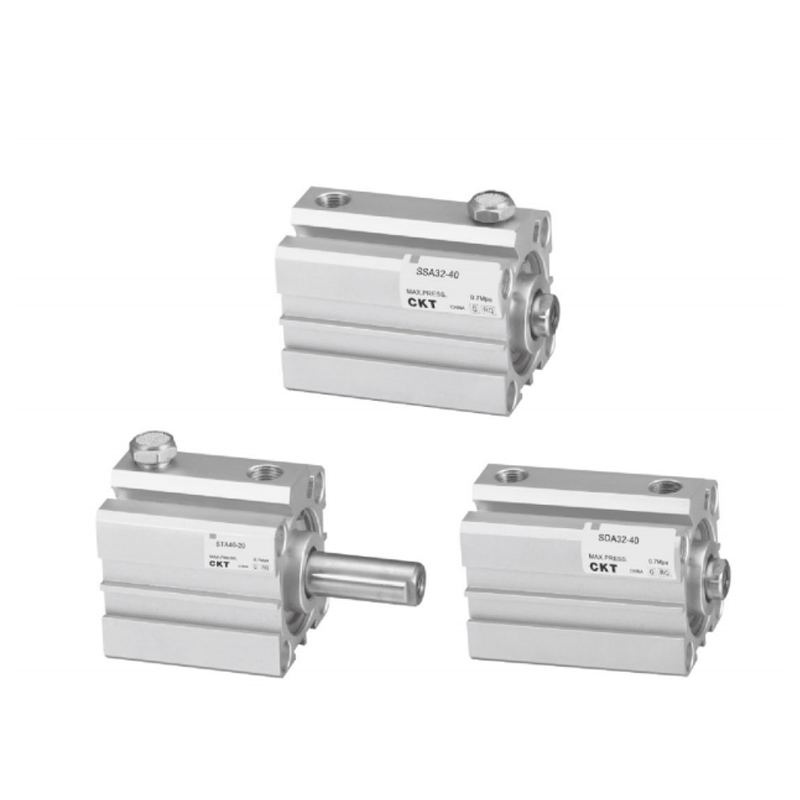

Cilindru subțire seria SDA

Subtire si usoara
În timp ce se menține acuratețea mișcării existente și durata de viață a produsului, lungimea sa totală este doar 1/2-1/3 din cea a unui cilindru general. Profită de caracteristicile sale subțiri și ușoare.


Usor de instalat
Metoda de instalare încorporată nu necesită accesorii pentru a îndeplini cerințele de economisire a spațiului.


Usor de intretinut
Designul adoptă o metodă simplă de asamblare, care este convenabilă pentru instalare, dezasamblare și întreținere.


Comutator magnetic
Canelura de asamblare este rezervată la periferia corpului, făcând extrem de simplă instalarea și fixarea comutatorului magnetic și reglarea poziției acestuia.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Seria SDAD Cilindru subțire cu dublă axă cu acțiune dublă
URMĂTORUL:Seria CQS nou cilindru subțire
  • Dimensiunea alezajului (mm) 12 16 20 25 32 40 50 63 80 100
    Acțiune Acțiune dublă
    Împingere cu o singură acțiune               Tragere cu o singură acțiune -
    Fluid aer
    Funcționează
    Interval de presiune
    kgf/cm²     		Acțiune dublă 1~9
    cu acțiune simplă 2~9 -
    Presiune de dovezi kgf/cm² 13.5
    Funcționează Temperature Range℃ -5~70
    Funcționează Speed
    Interval    mm/s     		Acțiune dublă 30~500
    cu acțiune simplă 50~500
    Pernă Tampă de protecție
    Dimensiunea portului M5×0,8 PT1/8 PT1/4 PT3/8

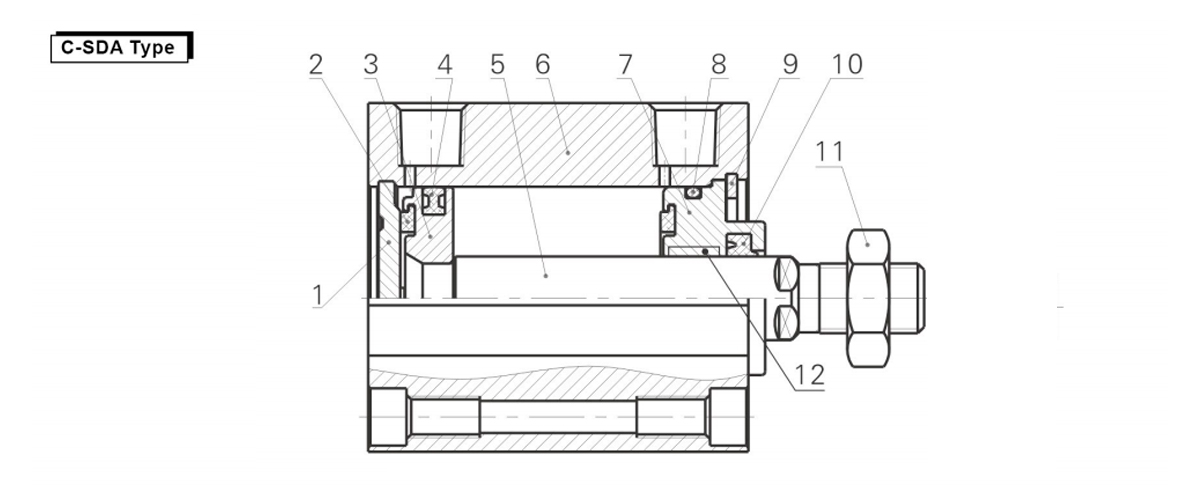

  • Articol Nume Material Articol Nume Material
    1 Coperta spate 6060-T5 2 Piston pentru bara de protecție PU
    3 Piston 6061-T6 4 Piston dublu de tip O BNR
    5 Tija de piston Oțel carbon mediu (placare cromată) 6 Corpul principal 6063-T5
    7 Coperta frontală 60611-T6 8 Coperta frontală O ring BNR
    9 Inel de săritură de tip C Oțel pentru arcuri 10 Coperta frontală seal ring BNR
    11 Nuci Oțel carbon 12 Bucșe Materiale rezistente la uzura

    Piesa de schimb/Inel de etanșare
    Articol Nume Material Componente
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Inel de etanșare a tijei BNR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 PDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 Inel de etanșare a pistonului APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 Inel O capac frontal Ø12×1,5 Ø16×1,5 Ø17×1,8 Ø22×1,8 Ø27×1,8 Ø36×1,8 Ø47×1,8 Ø59×1,8 Ø75×1,8 Ø95×1,8
    Model inel de etanșare C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

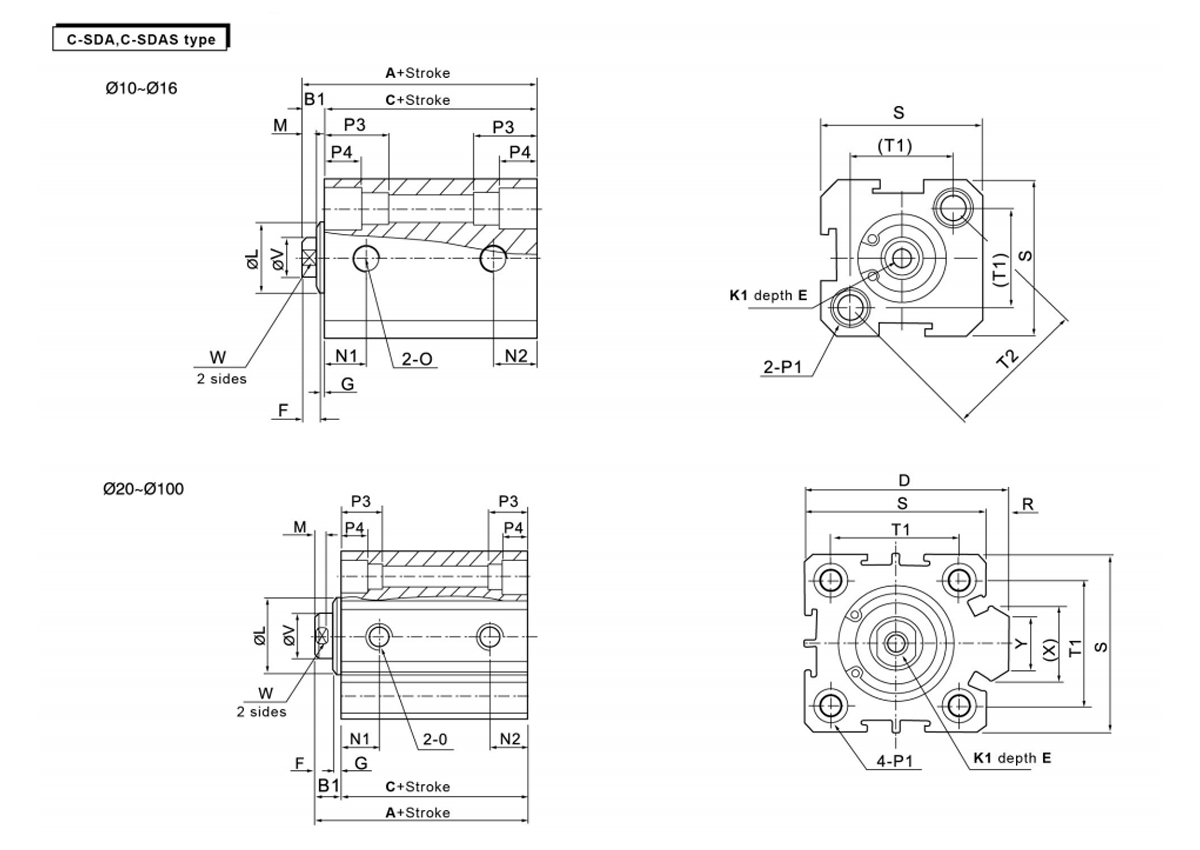

    Formăăă Standard Cu comutare automată B1 D E F G K1 L M N1 N2
    Dimensiunea alezajului/ISymbol A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3×0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1,5 55 4 16 20.5 16 20.5

    Dimensiunea alezajului/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Ambele părți: φ6,5 filet M5 × 0,8 orificiu traversant: φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0,8 Ambele părți: φ6,5 filet M5 × 0,8 orificiu traversant: φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Ambele părți: φ6,5 filet M5 × 0,8 orificiu traversant: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Ambele părți: φ8.2 filet M6 × 1.0 orificiu traversant: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Ambele părți: φ8.2 filet M6 × 1.0 orificiu traversant: φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Ambele părți:filet φ10 M8×1,25 orificiu traversant:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Ambele părți:filet φ11 M8×1,25 orificiu traversant:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Ambele părți:filet φ11 M8×1,25 orificiu traversant:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Ambele părți:filet φ14 M12×1,75 orificiu traversant:φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Ambele părți: φ17,5 filet M14x2 orificiu traversant: φ11,3 30 13 10 114 90 - 32 27 35 260

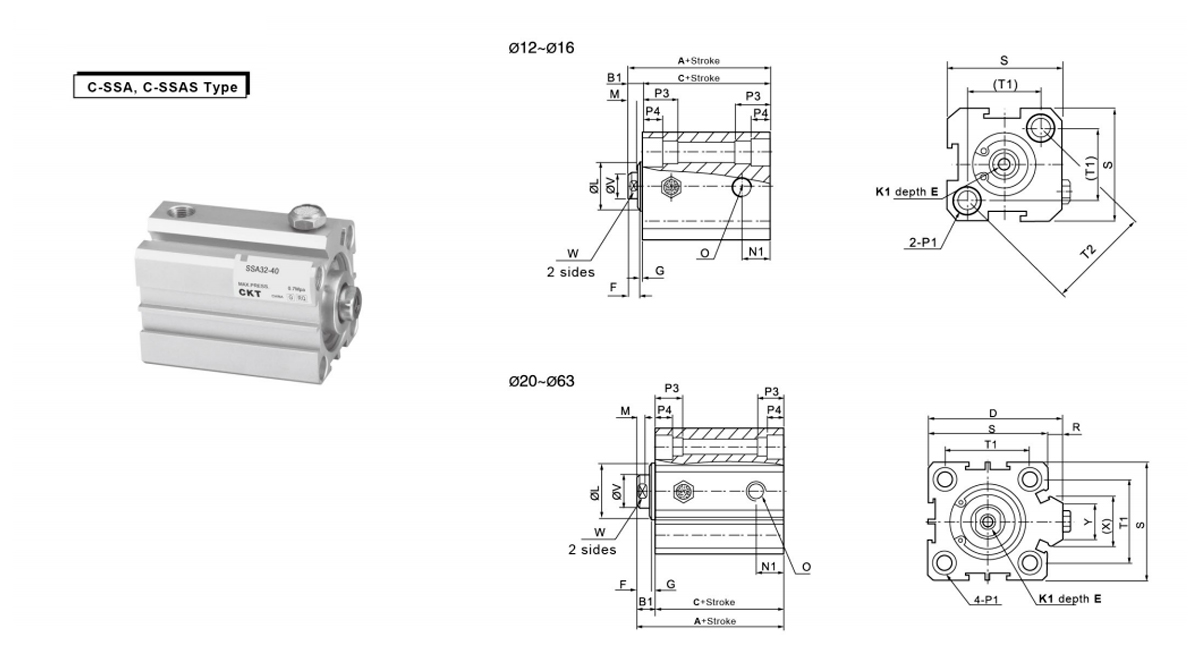

    Formăăă Fără Comutare automatică Cu Comutare automatică B1 D E F G K1 L M N1
    Dimensiunea alezajului/ISymbol A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 11

    Dimensiunea alezajului/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Ambele părți: φ6,5 filet M5×0,8 orificiu traversant:φ4,2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Ambele părți: φ6,5 filet M5×0,8 orificiu traversant:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Ambele părți: φ6,5 filet M5×0,8 orificiu traversant:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Ambele părți: φ8,2 filet M6×1,0 orificiu traversant:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Ambele părți: φ8,2 filet M6×1,0 orificiu traversant:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Ambele părți:filet φ10 M8×1,25 orificiu traversant:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Ambele părți:filet φ11 M8×1,25 orificiu traversant:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Ambele părți:filet φ11 M8×1,25 orificiu traversant:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20

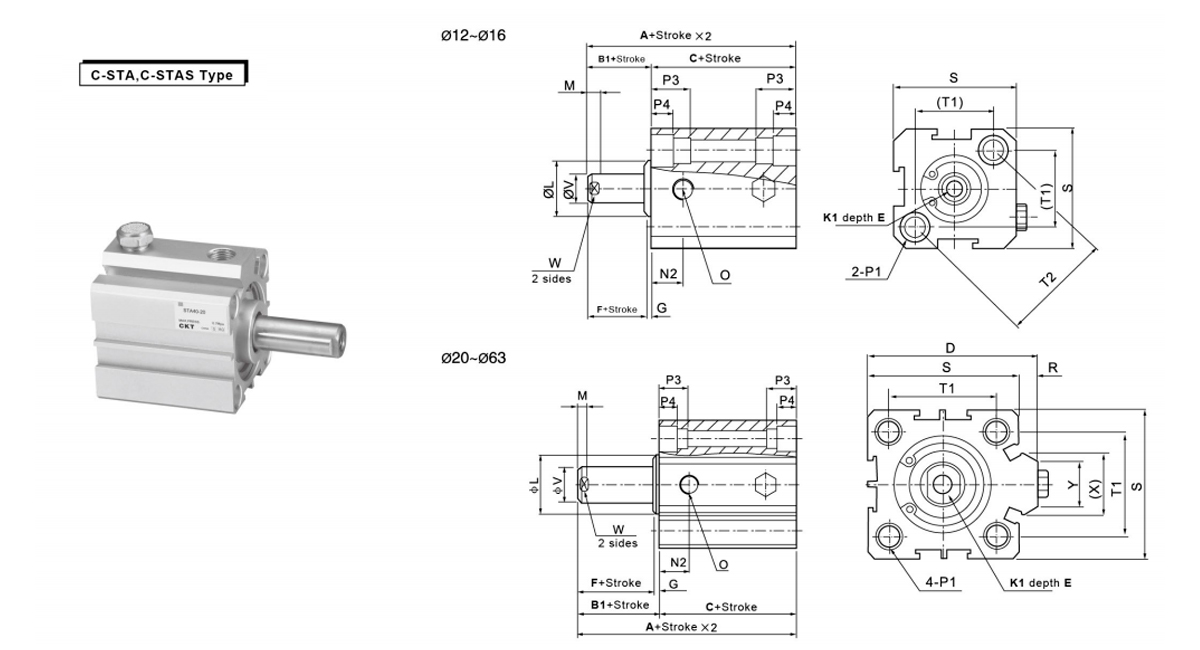

    Formăăă Fără Comutare automatică Cu Comutare automatică B1 D E F G K1 L M N2
    Dimensiunea alezajului/ISymbol A C A C
    Accident vascular cerebral ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 12
    Dimensiunea alezajului/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Ambele părți: φ6,5 filet M5 × 0,8 orificiu traversant: φ4,2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0,8 Ambele părți: φ6,5 filet M5 × 0,8 orificiu traversant: φ4,2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0,8 Ambele părți: φ6,5 filet M5 × 0,8 orificiu traversant: φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Ambele părți: φ8.2 filet M6 × 1.0 orificiu traversant: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Ambele părți: φ8.2 filet M6 × 1.0 orificiu traversant: φ4.6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Ambele părți:filet φ10 M8×1,25 orificiu traversant:φ6,5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Ambele părți:filet φ11 M8×1,25 orificiu traversant:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Ambele părți:filet φ11 M8×1,25 orificiu traversant:φ6,5 25 8.5 9.5 75 60 20 17 28.7 20

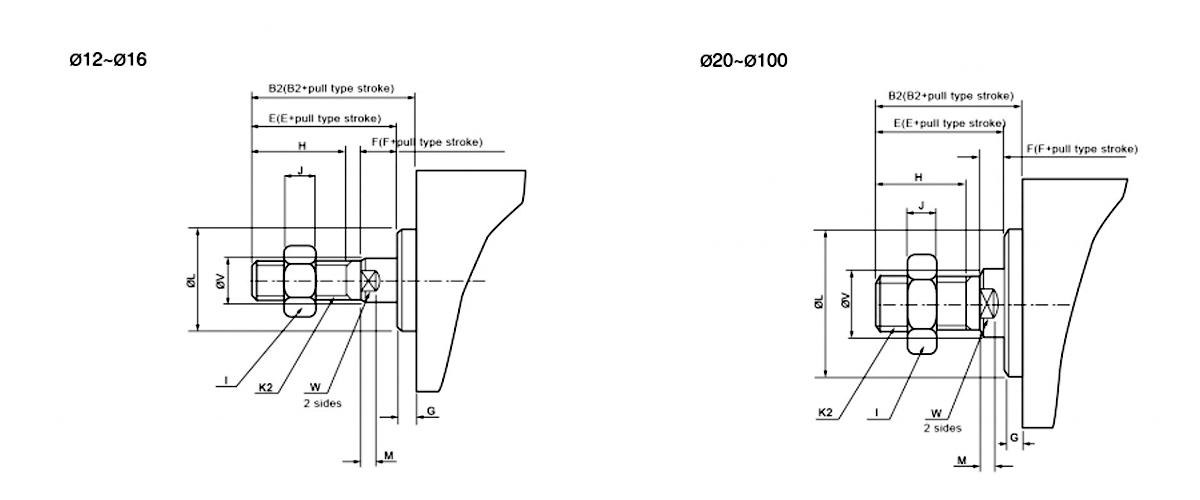

    Dimensiunea alezajului/ISymbol B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1.0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1,25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1,25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1,5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1,5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1,5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1,5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1,5 55 4 32 27
