Seria SDAJ Cilindru cu cursă reglabilă subțire Furnizori

Acasă / Produse / Cilindru de aer / Cilindru subțire / Seria SDAJ Cilindru cu cursă reglabilă subțire

Seria SDAJ Cilindru cu cursă reglabilă subțire Seria SDAJ Cilindru cu cursă reglabilă subțire
  • Seria SDAJ Cilindru cu cursă reglabilă subțire
  • Seria SDAJ Cilindru cu cursă reglabilă subțire
Cilindru subțire

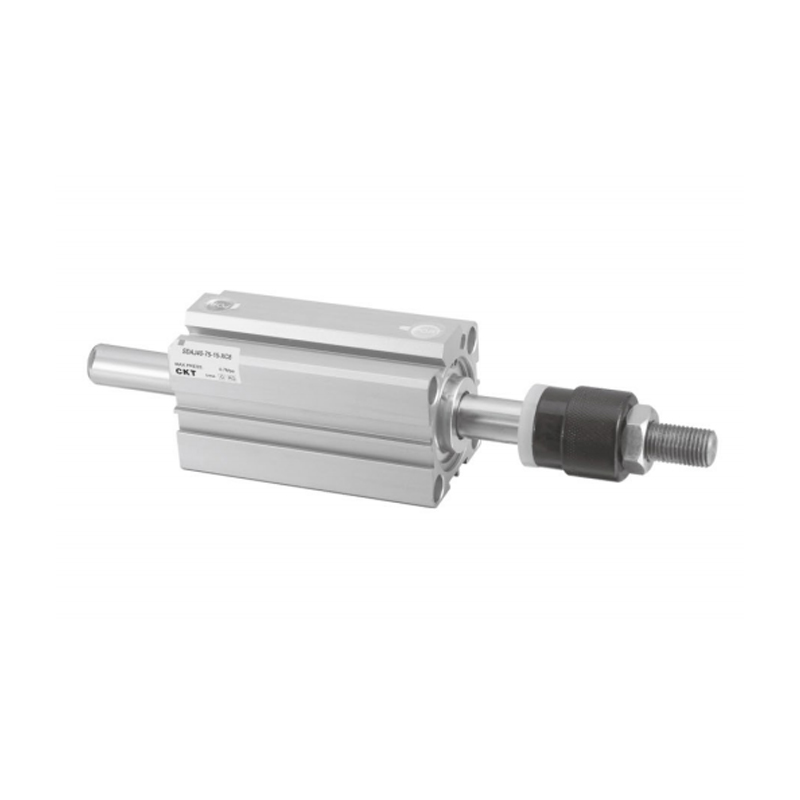

Seria SDAJ Cilindru cu cursă reglabilă subțire

Cilindru de cursă reglabilă subțire din seria SDAJ este un cilindru compact și subțire. Caracteristica sa de bază este funcția integrată de ajustare a cursei. Asigurând, în același timp, profilul scăzut al corpului cilindrului de bază, oferă capacitatea de a seta în mod flexibil poziția finală a tijei pistonului pentru a se extinde sau retrage, optimizează spațiul de dispunere a echipamentului și îmbunătățește adaptabilitatea controlului mișcării.

1. Design compact și subțire: Înălțimea generală a structurii este semnificativ mai mică decât cea a cilindrilor convenționali, economisind în mod eficient spațiul de instalare axială, potrivită în special pentru echipamente de automatizare compacte sau dispunere a dispozitivelor cu spațiu limitat.

2. Mecanism de reglare a cursei încorporat: Reglarea reglajului cursei este de obicei proiectată la capacul de capăt al corpului cilindrului. Poziția finală a tijei pistonului poate fi reglată în mod continuu sau în secțiuni prin operații simple (cum ar fi rotirea șurubului de reglare sau a unei structuri similare) pentru a răspunde nevoilor de poziționare precisă a cursei în diferite condiții de lucru.

3. Interval de ajustare adaptiv: Permite reducerea cursei standard a cilindrului într-un interval specific (gama specifică variază în funcție de Model și specificații), ceea ce crește adaptabilitatea și flexibilitatea cilindrului la diferite aplicații.

4. Stabilitatea reglajului cursei: Mecanismul de reglare a cursei are o funcție de blocare pentru a se asigura că valoarea cursei setată în ciclul de lucru al cilindrului este stabilă și fiabilă, evitând deviația de poziție cauzată de factori precum vibrațiile.

5. Menținerea performanței de bază: În timp ce obține o subțire și cursă reglabilă, această serie de cilindri păstrează în continuare caracteristicile de bază de performanță ale cilindrilor standard, cum ar fi forța de ieșire de bază, viteza de funcționare și durata de viață.

Scenarii tipice de aplicare: Folosit în mod obișnuit în situațiile în care poziția finală trebuie controlată cu precizie și spațiul de instalare este limitat, cum ar fi poziționarea materialului, strângerea și eliberarea piesei de prelucrat, dispozitive de oprire, asamblare de precizie, unități mici de automatizare etc., oferind suport cheie pentru soluții de automatizare compacte.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Cilindru subțire cu mai multe poziții seria SDAT
URMĂTORUL:Seria SDAD Cilindru subțire cu dublă axă cu acțiune dublă

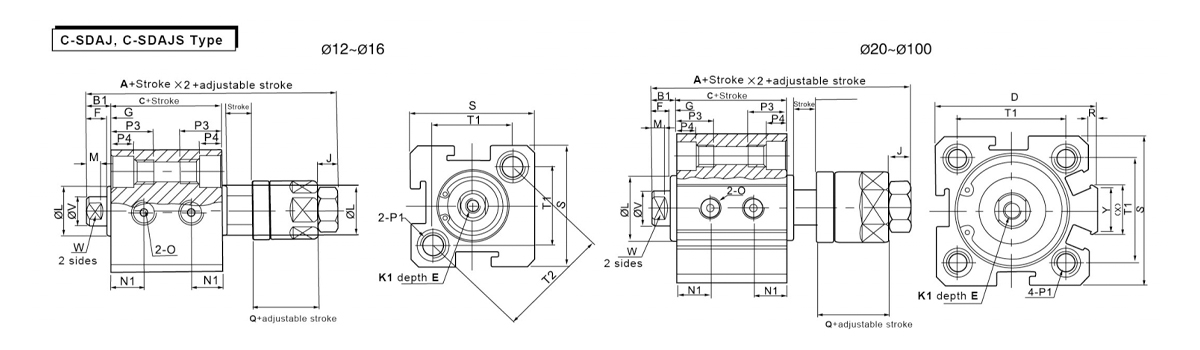

  • Formă Fără Comutare automatică Cu Comutare automatică B1 D E F G J K1 L M N1
    Dimensiunea/Simbolul alezajului A C A C AVC≤10 AVC>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(6,5 când cursa este 5) 4 1.5 5 M4×0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 când cursa este 5) 4 2 6 M5×0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1,5 55 4 16 20.5

  • Formă Fără Auto Comutator Cu Auto Comutator B1 D E F G J K1 L M N1
    plictisit Dimensiune/ Simbol A C A C AVC≤10 AVC>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(6,5 când cursa este 5) 4 1.5 5 M4×0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 când cursa este 5) 4 2 6 M5×0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1,5 55 4 16 20.5
    Dimensiunea alezajului/Simbol O P1 P3 P4 Q R S T1 T2 V W X Y
    12 M5×0,8 Ambele părți: 中6,5 filet M5 × 0,8 orificiu traversant: φ4,2 12 4.5 12 - 25 16.3 23 6 5 - -
    16 M5×0,8 Ambele părți: φ6,5 filet M5 × 0,8 orificiu traversant: φ4,2 12 4.5 12 - 29 19.8 28 6 5 - -
    20 M5×0,8 Ambele părți: φ6,5 filet M5 × 0,8 orificiu traversant: φ4,2 14 4.5 15 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Ambele părți: φ8.2 filet M6 × 1.0 orificiu traversant: φ4.6 15 5.5 18 2 40 28 - 10 8 12 10
    32 PT1/8 Ambele părți: φ8.2 filet M6 × 1.0 orificiu traversant: φ4.6 16 5.5 20 6 44 34 - 12 10 18.3 15
    40 PT1/8 Ambele părți:filet φ10 M8×1,25 orificiu traversant:φ6,5 20 7.5 20 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Ambele părți:filet φ11 M8×1,25 orificiu traversant:φ6,5 25 8.5 20 9.5 62 48 - 20 17 30 20
    63 PT1/4 Ambele părți:filet φ11 M8×1,25 orificiu traversant:φ6,5 25 8.5 20 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Ambele părți:filet φ14 M12×1,75 orificiu traversant:φ9,2 25 10.5 23 10 94 74 - 25 22 36 26
    100 PT3/8 Ambele părți: φ17,5 filet M14×2 orificiu traversant: φ11,3 30 13 23 10 114 90 - 32 27 35 26
