Seria CQS nou cilindru subțire Furnizori

Acasă / Produse / Cilindru de aer / Cilindru subțire / Seria CQS nou cilindru subțire

Seria CQS nou cilindru subțire Seria CQS nou cilindru subțire Seria CQS nou cilindru subțire
  • Seria CQS nou cilindru subțire
  • Seria CQS nou cilindru subțire
  • Seria CQS nou cilindru subțire
Cilindru subțire

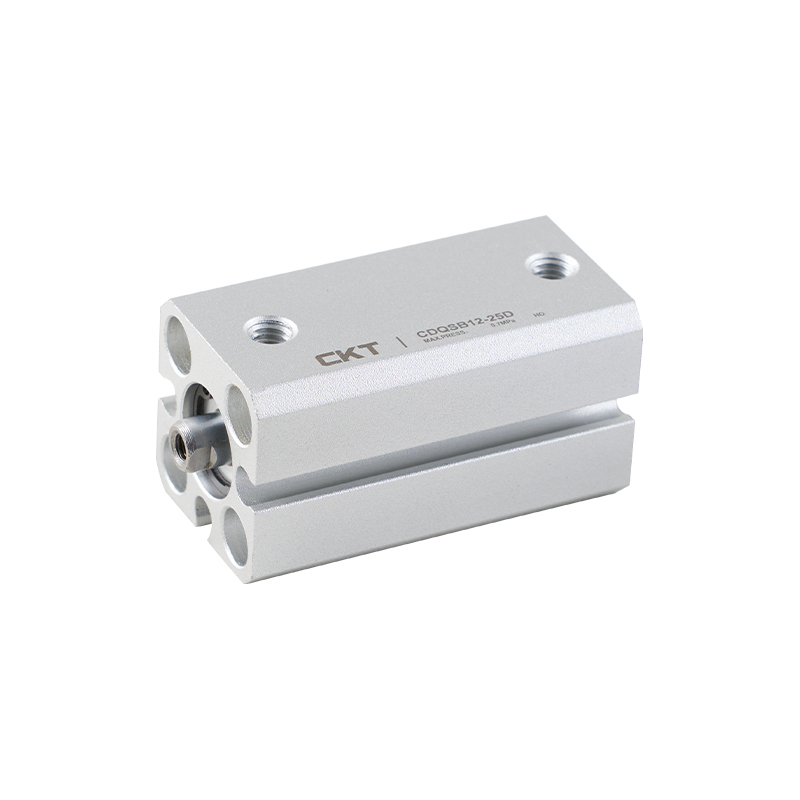

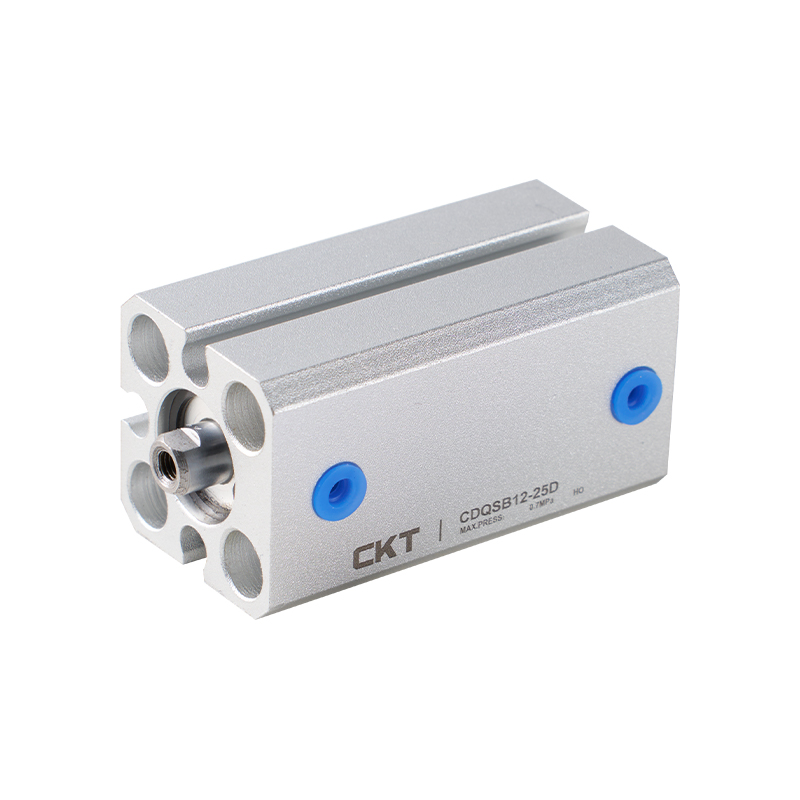

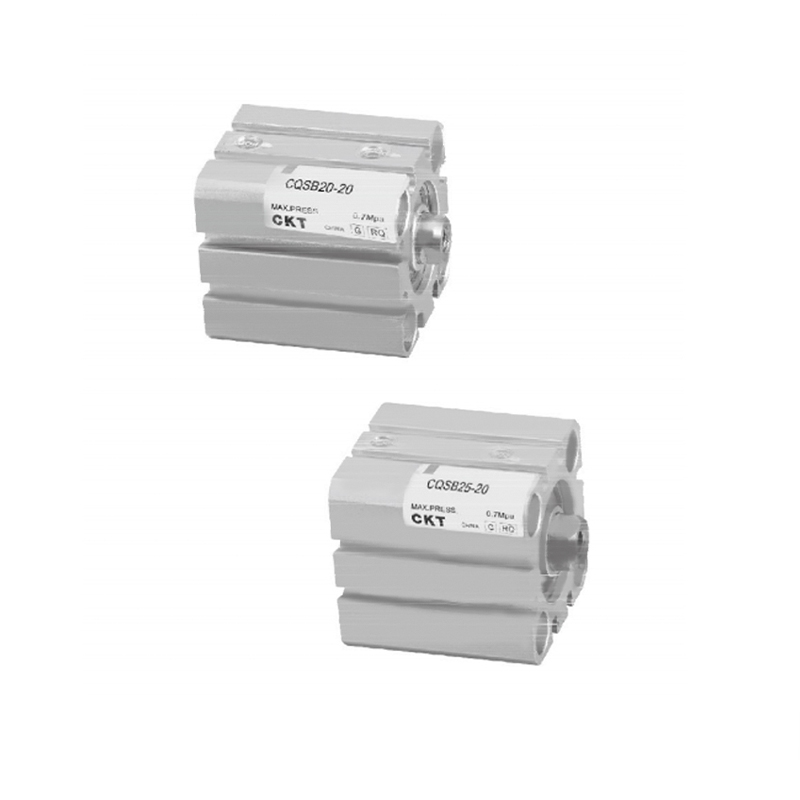

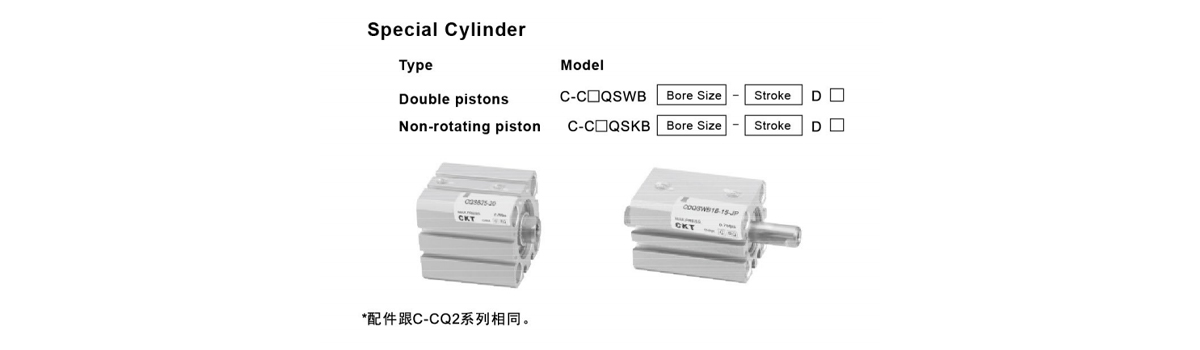

Seria CQS nou cilindru subțire

Ca un actuator pneumatic eficient în domeniul automatizării industriale moderne, noul cilindru subțire din seria CQS a realizat optimizarea coordonată a ocupării spațiului și a configurației funcționale prin inovație structurală, oferind o soluție de antrenare mai flexibilă pentru aspectul echipamentului compact.

1. Design compatibil cu instalarea multidirecțională
Corpul cilindrului integrează o interfață de instalare a comutatorului magnetic multidimensional. Printre acestea, specificația cu diametrul mic al cilindrului oferă o suprafață de referință de instalare în trei căi, iar specificațiile privind diametrul cilindrului mediu și mare sunt extinse la un mod de instalare pe patru laturi, inclusiv suprafața de referință a portului, ceea ce îmbunătățește semnificativ libertatea de dispunere și adaptabilitatea elementului de detectare.

2. Arhitectura de optimizare a utilizării spațiului
Adoptând o configurație compactă cu compresie pozitivă, componentele cheie de mișcare sunt optimizate topologic. Sub premisa menținerii performanței standard de ieșire, ocuparea spațiului axial și radial este redusă simultan, eliberând efectiv resursele spațiale interne ale echipamentului.

3. Structură de instalare compozită
Baza integrează penetrarea prin orificiu și suporturi de instalare duble încorporate filetate. Prin proiectarea interfeței modulare, este compatibil cu cerințele de conectare ale mecanismelor principale, reduce complexitatea integrării sistemului și acceptă implementarea rapidă în mai multe scenarii.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Cilindru subțire seria SDA
URMĂTORUL:Cilindru subțire seria CQM (tip tijă de ghidare)

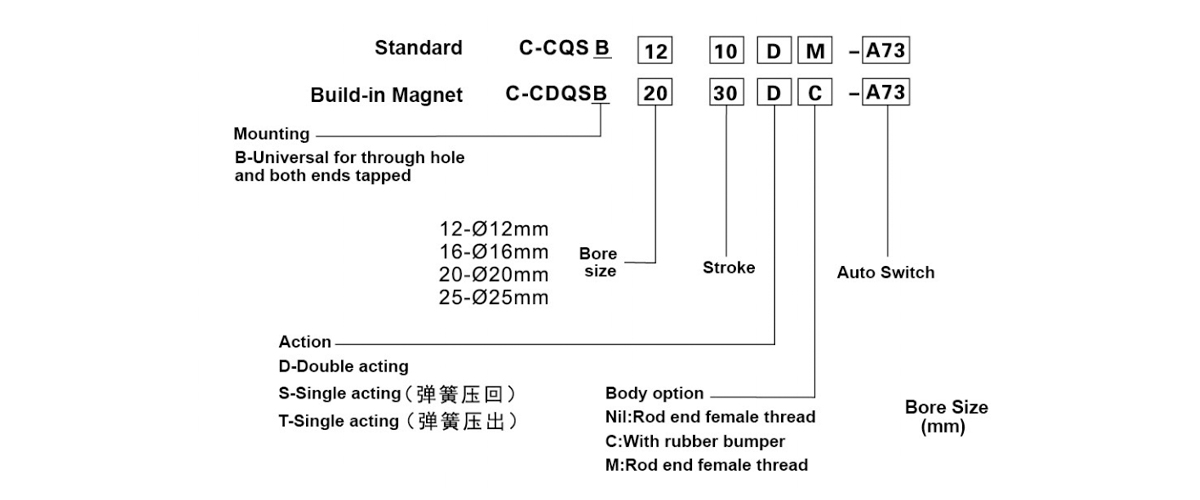

  • Dimensiunea alezajului (mm) 12 16 20 25
    Fluid aer
    Acțiune Acțiune dublă, cu acțiune simplă: întoarcere/extindere prin primăvară
    Presiunea de probă 1.5MPa{15.3kgf/cm²}
    Presiune max.de operare 1.0MPa{10.2kgf/cm²}
    Temperatura ambientală și a fluidului -10℃~ 60℃
    Filet de capăt de tijă Filet interior (Standard), Filet interior (Opțional)
    Pernă Nil
    Viteza pistonului 50~500mm/s
    Toleranța lungimii cursei 1
    * Ungere Nu este necesar
    Montare Orificiu traversant, ambele capete filetate (universal)
    Dimensiunea portului M5×0,8
    *Vă rugăm să utilizați ISOVG32 dacă doriți să utilizați lubrifierea.

  • Cursa/Modelul de comutare automată
    Dimensiunea alezajului
    (mm)     		Cursa standard (mm) Comutare automată
    Acțiune dublă cu acțiune simplă Tip de instalare tunel
    12 5,10,15
    20,25,30,     		510 A93(V)
    M9N(V)
    M9B(V)
    F9BA     		A96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

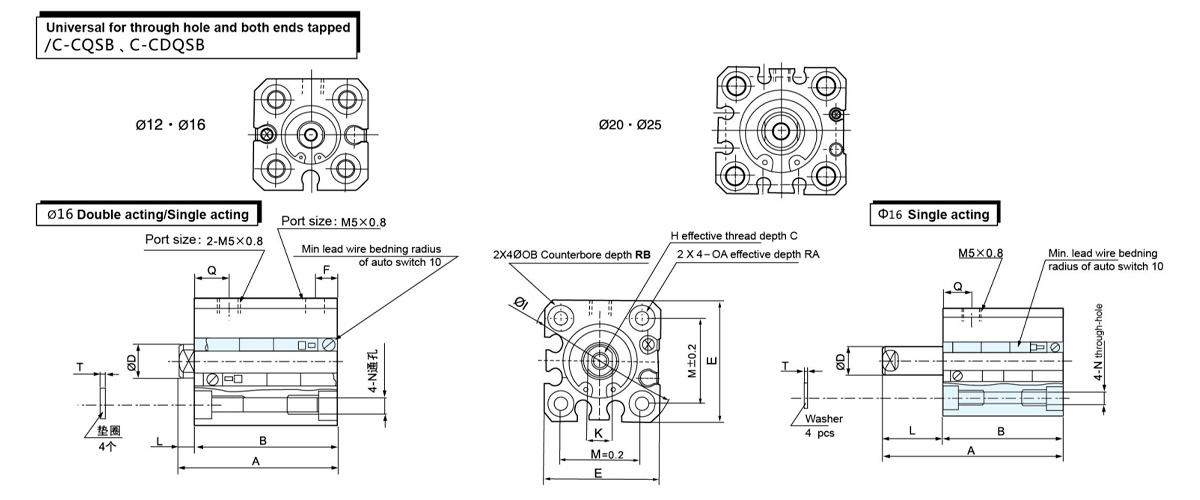

  • Dimensiune pentru dublu efect/simple actiune
    Aplicabil
    Dimensiunea alezajului
    (mm)     		Standard
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3×0,5 32 5 15.5 3.5 M4×0,7 6.5 7 4 0.5 7.5
    16 8 8 29 M4×0,7 38 6 20 3.5 M4×0,7 6.5 7 4 0.5 7.5
    20 7 10 36 M5×0,8 47 8 25.5 5.4 M6×1.0 9 10 7 1 9
    25 12 12 40 M6×1.0 52 10 28 5.4 M6×1.0 9 10 7 1 11

    Acțiune dublă (ST = cursă)
    Aplicabil
    Dimensiunea alezajului
    (mm)     		Accident vascular cerebral
    Gama
    (mm)     		Tip de bază Magnet încorporat
    A B F L Q A B
    12 5~30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    16 5~30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    20 5~50 24 st 19,5 st 5.5 4.5 9 34 st 29,5 st
    25 5~50 27,5 st 22,5 st 5.5 5 11 37,5 st 32,5 st

    cu acțiune simplă (ST = cursă)

    Aplicabil
    Dimensiunea alezajului
    (mm)
    Accident vascular cerebral
    Gama
    (mm)     		Standard Magnet încorporat
    A B F L A B
    5ST 10ST 5ST 10ST 5ST 10ST 5ST 10ST
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5

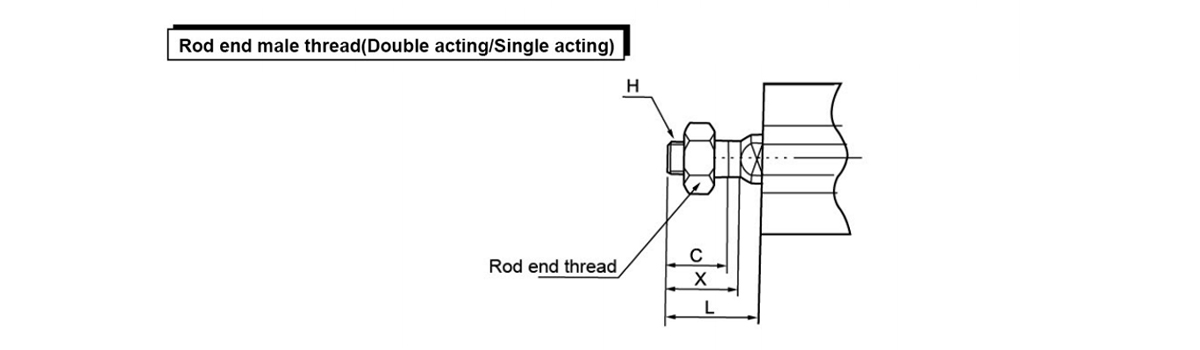

    Aplicabil
    Dimensiunea alezajului
    (mm)     		C H L X
    12 9 M5×0,8 14 10.5
    16 10 M6×1.0 15.5 12
    20 12 M8×1,25 18.5 14
    25 15 M10×1,25 22.5 17.5

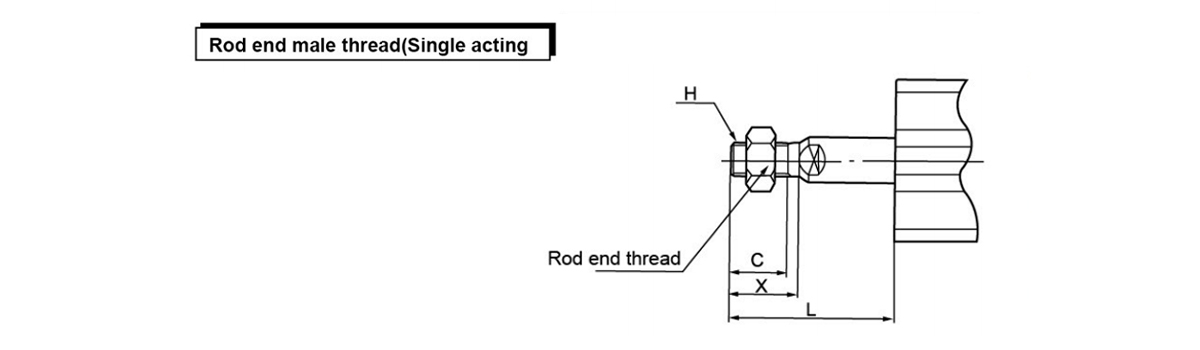

    Aplicabil
    Dimensiunea alezajului
    (mm)     		C H L X
    5ST 10ST
    12 9 M5×0,8 19 24 10.5
    16 10 M6×1.0 20.5 25.5 12
    20 12 M8×1,25 23.5 28.5 14
    25 15 M10×1,25 27.5 32.5 17.5

    cu acțiune simplă (ST=Itinerar)

    Aplicabil
    Dimensiunea alezajului
    (mm)
    Accident vascular cerebral
    Gama
    (mm)     		Standard Magnet încorporat
    A B L Q A B
    5ST 10ST 5ST 10S 5 ST 10ST 5ST 10ST 5 ST 10ST
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
