Cilindru subțire seria CQM (tip tijă de ghidare) Furnizori

Acasă / Produse / Cilindru de aer / Cilindru subțire / Cilindru subțire seria CQM (tip tijă de ghidare)

Cilindru subțire seria CQM (tip tijă de ghidare) Cilindru subțire seria CQM (tip tijă de ghidare) Cilindru subțire seria CQM (tip tijă de ghidare)
  • Cilindru subțire seria CQM (tip tijă de ghidare)
  • Cilindru subțire seria CQM (tip tijă de ghidare)
  • Cilindru subțire seria CQM (tip tijă de ghidare)
Cilindru subțire

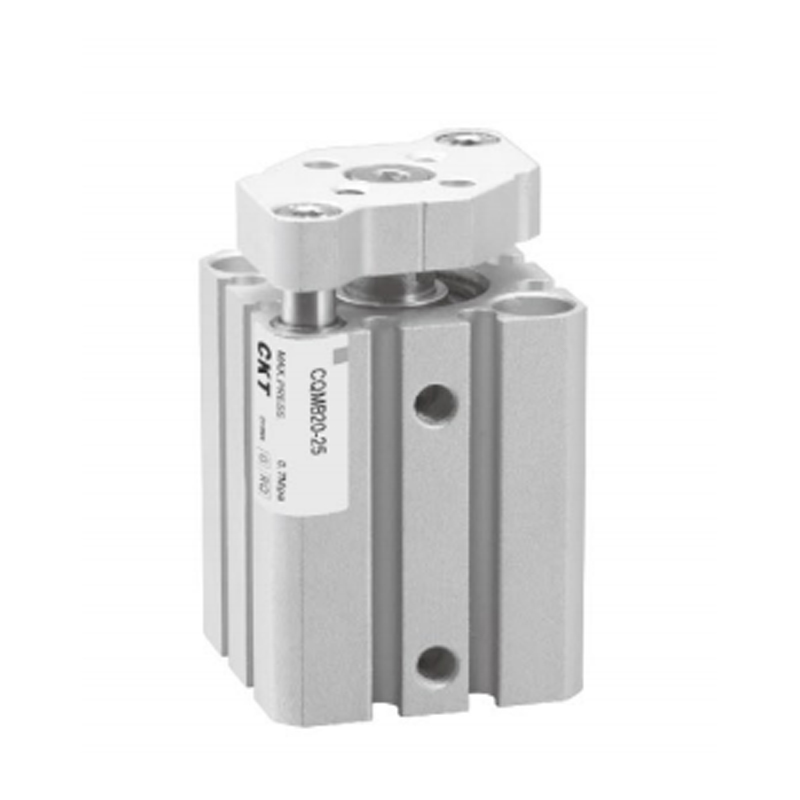

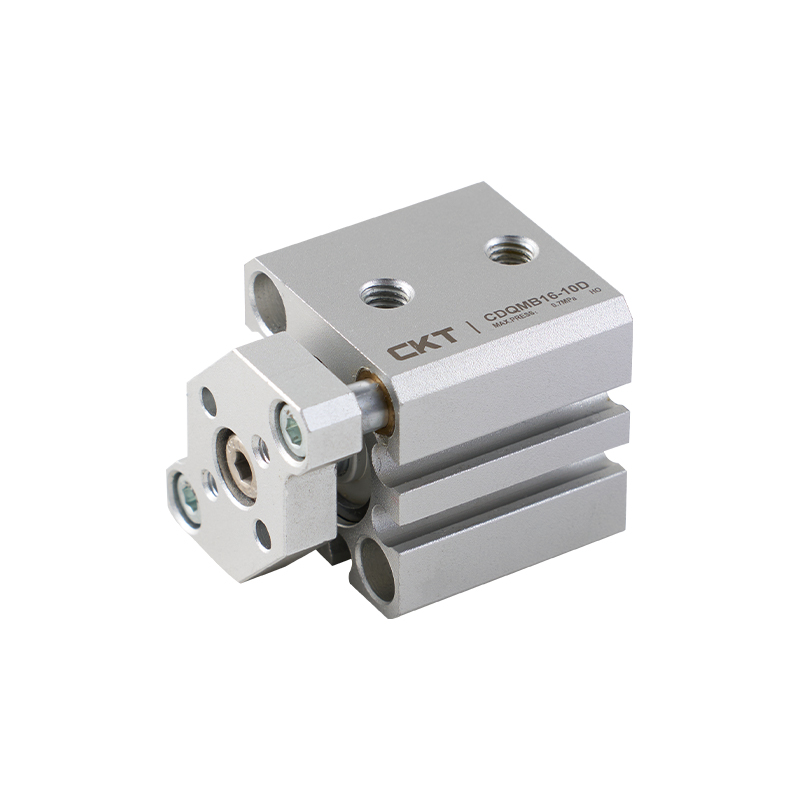

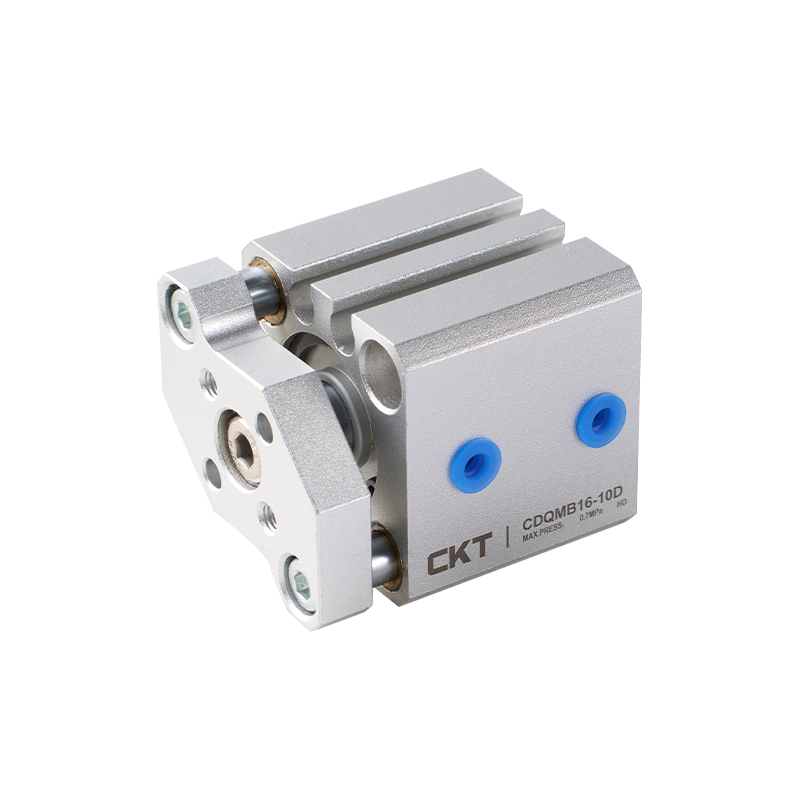

Cilindru subțire seria CQM (tip tijă de ghidare)

Cilindru subțire din seria CQM (tip tijă de ghidare) este proiectat pentru ghidaj de mare rigiditate și condiții de spațiu compact. Acesta integrează funcții de susținere a sarcinii și anti-torsionare printr-o structură dublă a tijei de ghidare pentru a satisface nevoile de poziționare de precizie.

1. Structură standardizată și întărită
Urmând specificațiile standard JIS, adoptă un design integrat de tijă de ghidare dublă pentru a asigura rigiditatea structurală și stabilitatea operațională.

2. Adaptabilitate la spațiu
Corpul compact reduce semnificativ cerințele de spațiu de instalare și este potrivit pentru scenarii de automatizare cu spațiu limitat.

3. Capacitate de încărcare anti-excentrică compozită
Sistemul de tije de ghidare dublă suprimă simultan decalajul de rotație, oferă performanțe excelente anti-îndoire și anti-torsiune și se adaptează la condițiile de încărcare asimetrică.

4. Compatibilitate cu sarcină mare
Mecanismul tijei de ghidare poate suporta sarcini mari de mișcare și forțe laterale, reducând efectul de stres al condițiilor în consolă asupra corpului cilindrului.

5. Controlul ghidajului de precizie
Precizia finală fără rotație este ≤±0,2°, asigurând o traiectorie de mișcare liniară de înaltă precizie.

6. Compatibilitate cu instalarea
Dimensiunile de instalare ale corpului principal sunt interoperabile cu seria standard de cilindri subțiri cu aceleași specificații, acceptând înlocuirea rapidă sau modernizarea echipamentului.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Seria CQS nou cilindru subțire
URMĂTORUL:Cilindru subțire seria CQ2 (dimensiune mare alezaj)
  • Acțiune Tijă simplă, dublă acțiune
    Presiune max.de operare 1,0   MPa
    Min.Funcționare
    Presiune     		Ø12,Ø16 0,12   MPa
    Ø20~0100 0,1   MPa
    Ambinet & Temperatura fluidului Fără comutator automat: -10 ~ 70 ℃, cu comutator automat: -10 ~ 60 ℃ (fără îngheț)
    Pernă Bara de protecție pe ambele părți
    Toleranța lungimii cursei 10 mm
    Viteza pistonului Ø12~Ø40 50~500     mm/s
    Ø50~Ø100 50~300     mm/s

  • plictisit

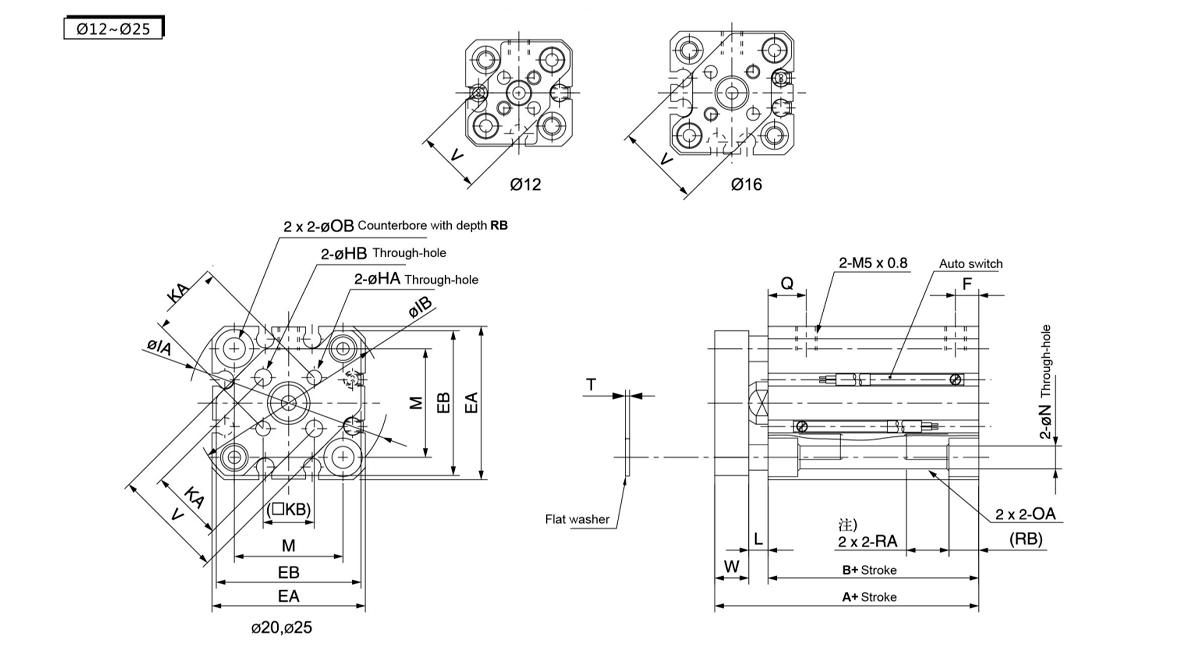

    Dimensiune
    (mm)     		Accident vascular cerebral
    Gama
    (mm)     		Fără comutare automată Cu comutare automată EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3×0,5 M4×0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3×0,5 M4×0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4×0,7 M6×1.0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0,8 M6×1.0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

    Ambele capete  Atinse  (C-CQMA)
    plictisit Size
    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5×0,8 M6×1.0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0,8 M6×1.0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1.0 M8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1.0 M10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1,25 M12×1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12×1,75 10 0,2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26

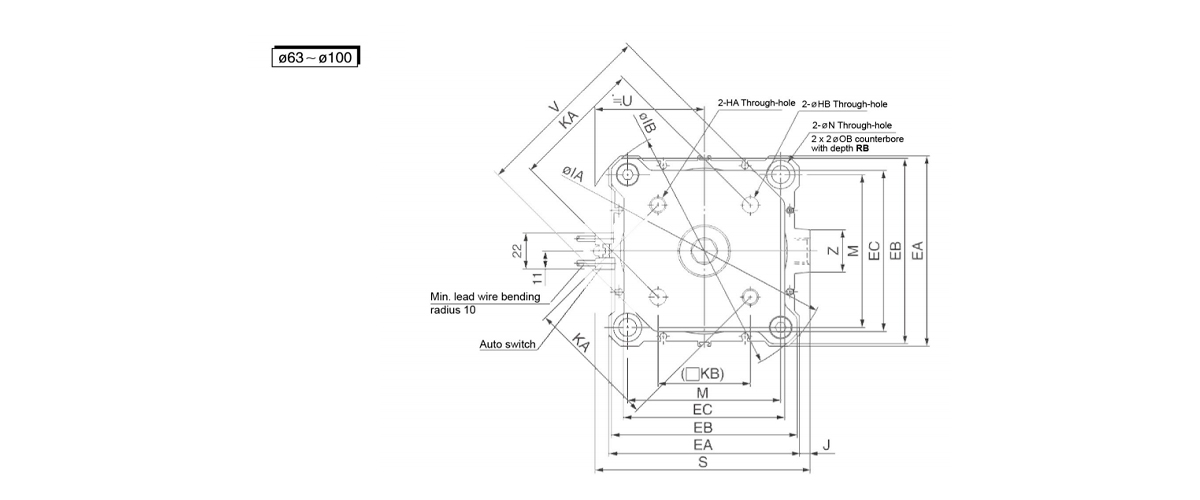

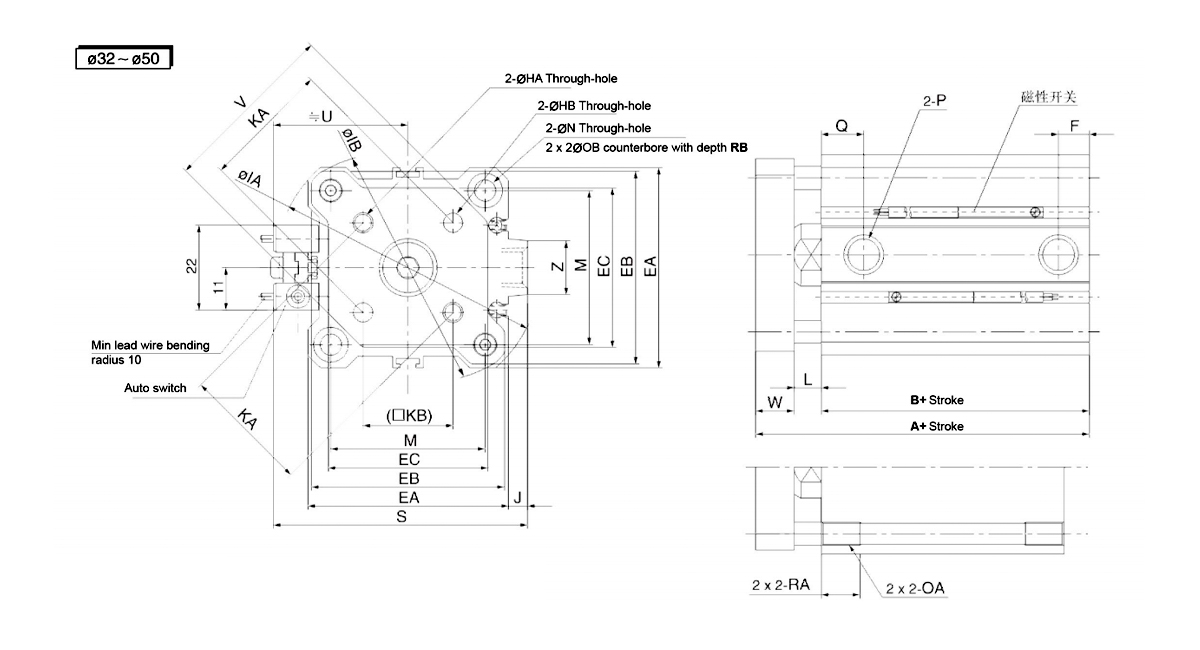

    plictisit Size
    (mm)
    Accident vascular cerebral Range
    (mm)     		Fără comutare automată Cu comutare automată EA EB EC
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0,8 - - 50 33 7.5 10.5 Rc1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 Rc1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 Rc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Rc1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 Rc1/4 NPT1/4 G1/4 66 46 10.5 15 Rc1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 Rc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Rc3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 Rc3/8 NPT3/8 G3/8 89 63 13 23 Rc3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
