Cilindru subțire seria CQ2 (dimensiune mare alezaj)
  • Cilindru subțire seria CQ2 (dimensiune mare alezaj)
Cilindru subțire

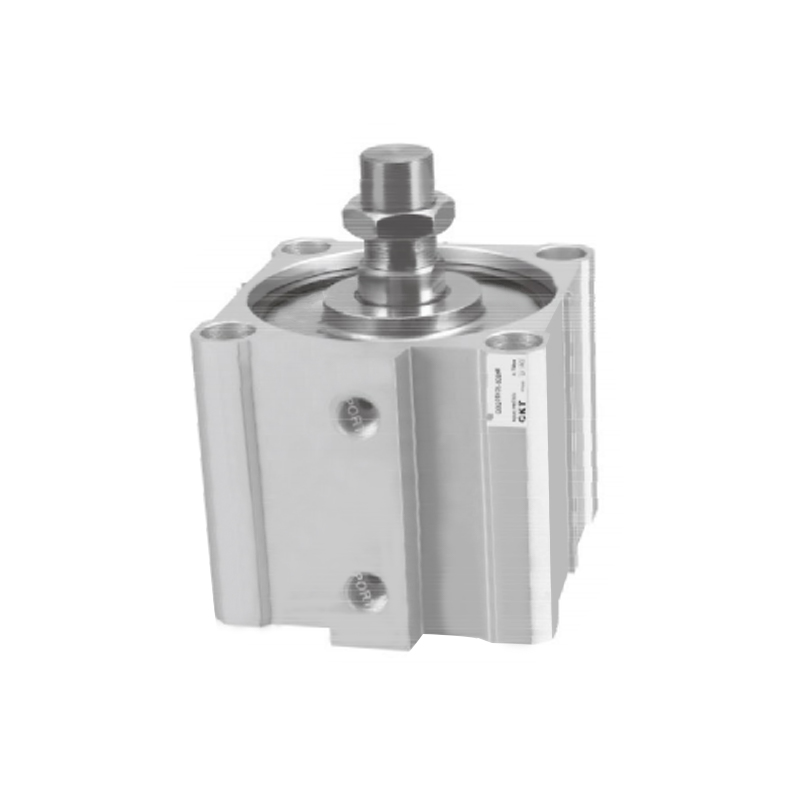

Cilindru subțire seria CQ2 (dimensiune mare alezaj)

Cilindru subțire din seria CQ2 (dimensiune mare al alezajului) este cunoscut pentru dimensiunea sa mare al alezajului și este o soluție tipică pentru componentele de antrenare în situații sensibile la spațiu în domeniul automatizării industriale. Conceptul său principal de design este de a minimiza dimensiunea axială a instalației, asigurând în același timp forța de ieșire necesară, oferind o mai mare flexibilitate pentru aranjarea echipamentelor.

• Conformitate standard: Proiectarea și fabricarea acestuia respectă cerințele specificațiilor de bază industriale predominante.

• Conexiune structurală: Corpul cilindrului și capacul de capăt adoptă o metodă unică de blocare inelară pentru a forma o conexiune stabilă și fiabilă, cu dimensiuni axiale extrem de mici.

• Caracteristicile peretelui interior: Peretele interior al cilindrului este tratat cu un proces special de întărire a suprafeței, care îi conferă o rezistență excelentă la uzură și asigură durabilitate pe termen lung.

• Avantaj de spațiu: Lungimea axială semnificativ optimizată este caracteristica sa remarcabilă, care poate reduce efectiv cererea de spațiu de instalare a echipamentelor.

• Integrarea senzorilor: Periferia exterioară a cilindrului este proiectată cu o structură standardizată cu caneluri pentru a facilita instalarea și poziționarea rapidă a senzorului de detectare a poziției cursei.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Cilindru subțire seria CQM (tip tijă de ghidare)
URMĂTORUL:Cilindru subțire seria CQ2 (cursă lungă)
  • Dimensiunea alezajului (mm) 125 140 160 180 200
    Fluid Aer
    Acțiune Cu dublă acțiune
    Presiunea de probă 1,5 MPa (15,3 kgf/cm²)
    Presiune max.de operare 1,0 MPa (10,2 kgf/cm²)
    Min.Presiune de operare 0,05 MPa (0,51 kgf/cm²)
    Temperatura ambientală și a fluidului -10~60℃
    Filet de capăt de tijă Filet interior (Standard), Filet interior (Opțional)
    Pernă Bara de protecție standard din cauciuc
    Piston Speef 50-500 mm/s 20-400 mm/s
    Toleranța lungimii cursei 1.40
    * Ungere Nu este necesar
    Montare Sapă și ambele capete filetate
    Diametrul tubului Rc(PT)3/8 Rc(PT)1/2
    *Vă rugăm să utilizați ISOVG32 dacă doriți să utilizați lubrifierea.

  • plictisit

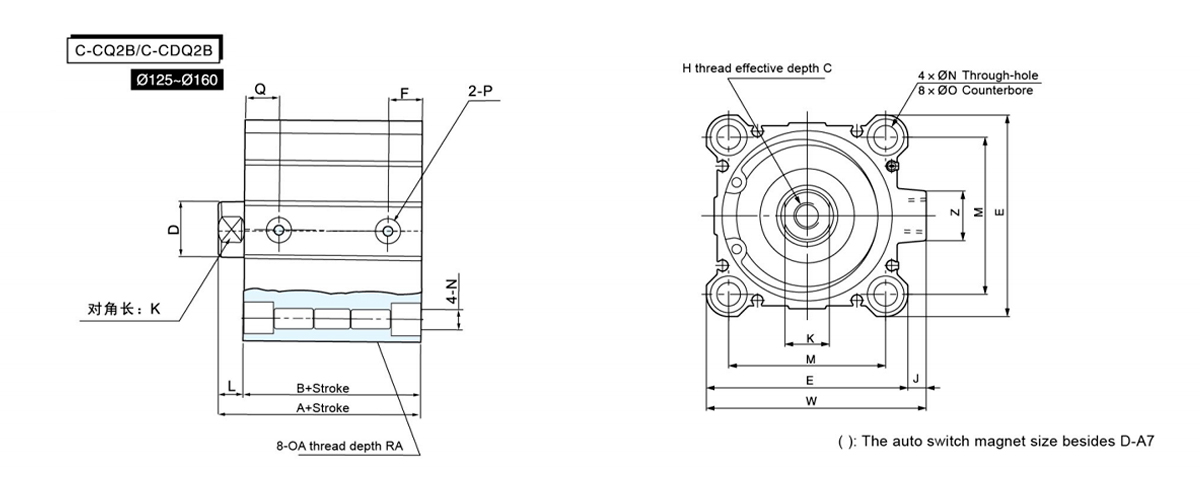

    Dimensiune     		Cursa standard (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

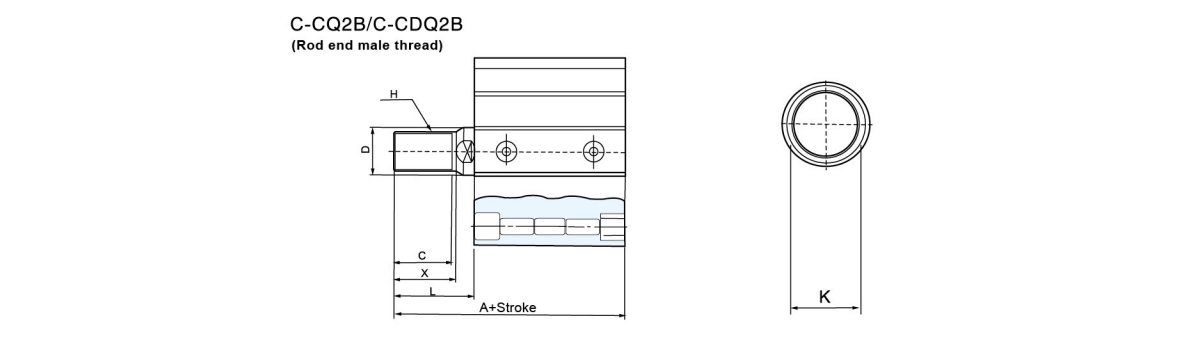

    plictisit Size
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

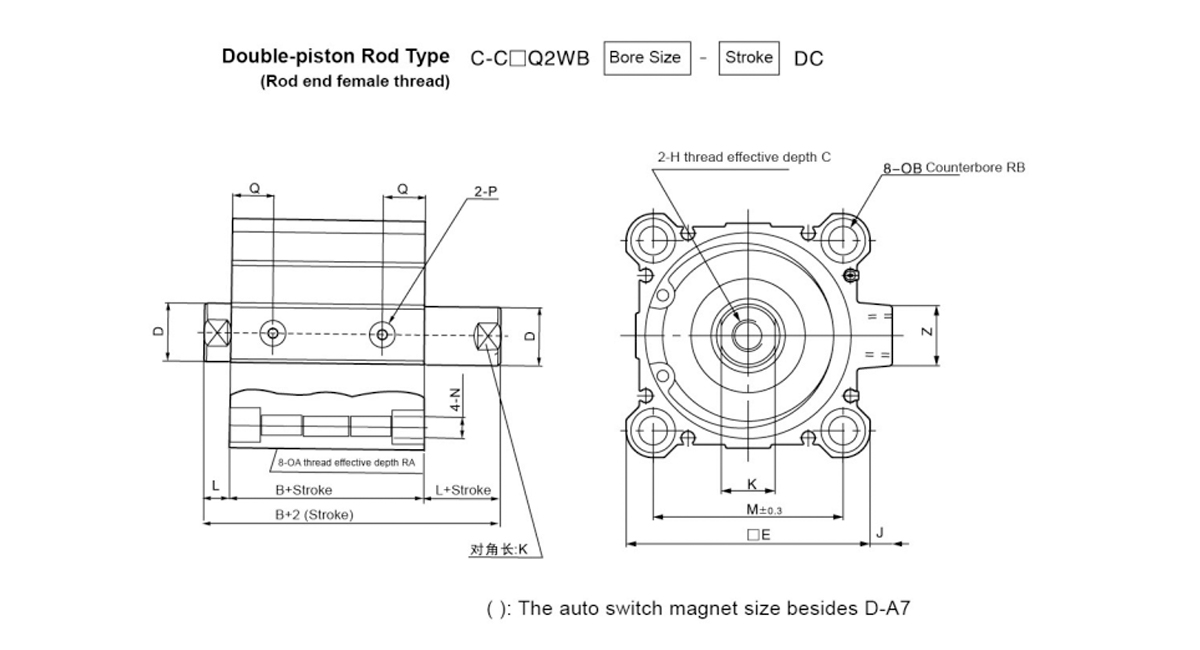

    plictisit Size Cursa standard A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

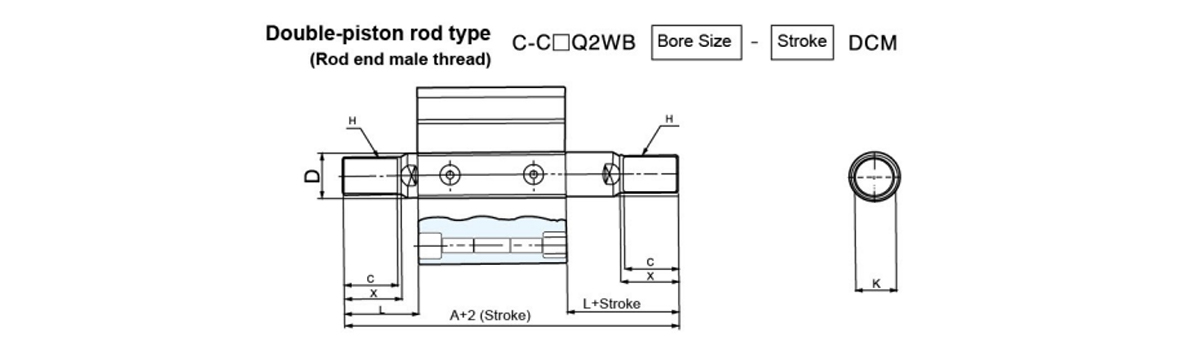

    plictisit Size A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
