Seria MY1M tip ghidaj al rulmentului cilindru fără tijă îmbinat mecanic Furnizori

Acasă / Produse / Cilindru de aer / Cilindru fara tija / Seria MY1M tip ghidaj al rulmentului cilindru fără tijă îmbinat mecanic

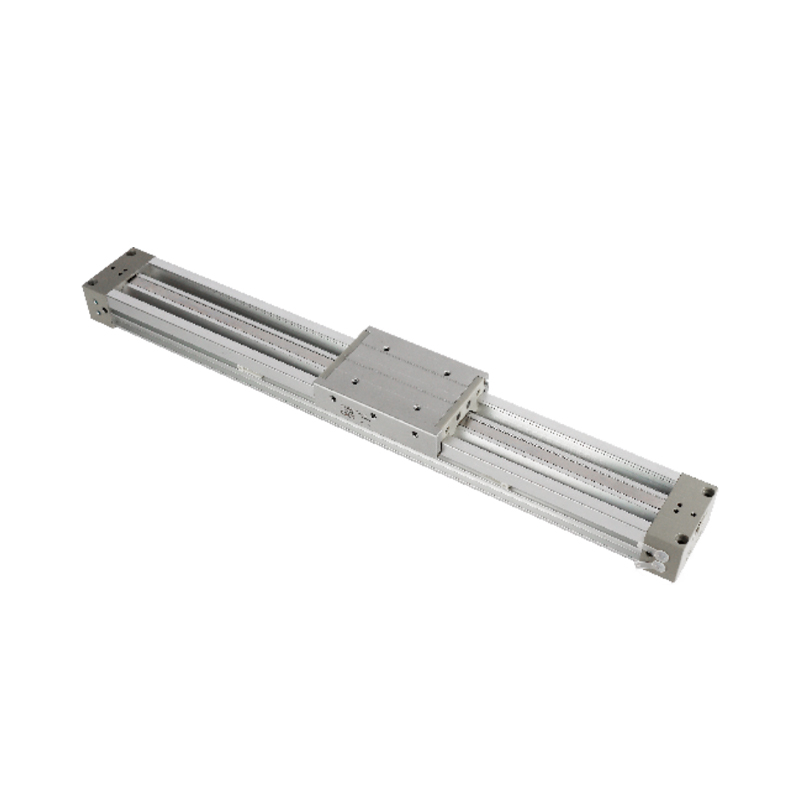

Seria MY1M tip ghidaj al rulmentului cilindru fără tijă îmbinat mecanic
  • Seria MY1M tip ghidaj al rulmentului cilindru fără tijă îmbinat mecanic
Cilindru fara tija

Seria MY1M tip ghidaj al rulmentului cilindru fără tijă îmbinat mecanic

Tipul de ghidaj al rulmentului cu cilindru fără tijă imbinat mecanic din seria MY1M adoptă o structură integrată de cilindru fără tijă îmbinat mecanic și șină de ghidare al rulmentului, care simplifică configurația mecanică a sistemului de mișcare liniară prin integrarea directă a traseului de transmisie a sarcinii și a mecanismului de ghidare. Designul său compact este potrivit în special pentru scenariile de antrenare liniară simple în care piesele de prelucrat trebuie montate direct pe motor și are, de asemenea, adaptabilitate structurală pentru a face față unei game largi de sarcini de manipulare.

Prezentare generală a caracteristicilor de bază
■ Design integrat de șină de ghidare
Corpul cilindrului și șina de ghidare a rulmentului de alunecare formează o unitate fizică de fuziune, eliminând legătura de asamblare a cilindrului tradițional și șina de ghidare independentă. Această fuziune structurală reduce semnificativ complexitatea sistemului și face structura echipamentului mai compactă, potrivită în special pentru unitățile de automatizare cu spațiu limitat.

■ Caracteristici de ghidare cu frecare redusă
Sina de ghidare a rulmentului de alunecare oferă o ghidare liniară stabilă, cu rezistență scăzută, echilibrând capacitatea de încărcare și fluiditatea de rulare prin designul optimizat al perechii de frecare. Această formă de ghidare poate suprima în mod eficient deriva de vibrație în condiții normale de lucru și poate asigura consistența geometrică a traiectoriei de mișcare a sarcinii.

■ Capacitate de montare directă a piesei de prelucrat
Masa de mișcare este special consolidată pentru a permite utilizatorilor să fixeze direct piesele sau dispozitivele de lucru mici și mijlocii. Acest lucru elimină componentele de tranziție, cum ar fi plăcile de montare secundare, scurtează lanțul de transmisie a forței și îmbunătățește rigiditatea sistemului și viteza de răspuns la poziționare.

■ Adaptabilitate mare la cursă
Transmisia cuplată mecanic depășește limitările fizice ale tijei pistonului și are capacitatea de a se extinde la o cursă liniară mai lungă, menținând în același timp dimensiunea corpului cilindrului. Caracteristicile structurale ale suportului complet al șinei de ghidare asigură stabilitatea mișcării sarcinii într-un interval de cursă mai mare.

■ Gestionarea optimizării scenariilor
Rigiditatea ridicată și adaptabilitatea sarcinii aduse de șina de ghidare integrată îl fac remarcabil în scenarii de manipulare continuă, cum ar fi transferul de material și transferul de componente. Sistemul poate fi configurat să funcționeze orizontal sau vertical pentru a răspunde nevoilor de transfer de materiale între stații și module.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Seria MY2H/HT Imbinare mecanică Cilindru fără tijă Tip ghid liniar (1 axă)/Tip ghid liniar (2 axe)
URMĂTORUL:Cilindru fără tijă articulat mecanic seria MY1H (tip ghidaj liniar)
  • Specificații
    Diametrul cilindrului (mm) 16 20 25 32 40 50 63
    Lichidul folosit Aer
    Mod de operare Cu dublă acțiune
    Interval de presiune de operare 0,2~0,8MPa 0,15~0,8MPa
    Presiunea de testare a presiunii 1,2 MPa
    Temperatura ambiantă și temperatura fluidului 5~60℃
    Buffering Aer cushioning
    Lubrifiere Fara ulei
    Toleranță la lungimea cursei Sub 1000 1,8,1001~3000 2,8 Sub 2700 1,8, 2701-5000 2,8
    Diametrul conductei Deschideri frontale si laterale M5×0,8 1/8 14 3/8
    Deschidere de jos Ø4 Ø6 08 010

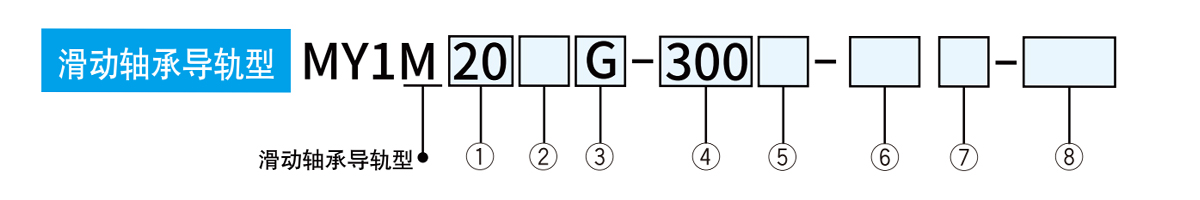

  • ① Diametrul cilindrului ② Tipuri de filete cu orificii traversante ③Configurația conductelor ④ Cursa cilindrului (mm)
    16 16 mm Mark Tipuri Diametrul cilindrului Nemarcat Tip standard Diametrul cilindrului Itinerar standard* Călătorie lungă Cursa maxima (mm)
    20 20 mm Nemarcat fir M 016, 020 G Tip de conducte centralizate
    25 25 mm Rc 025、032、040、050、063 16 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000
    ※Poate fi fabricat în trepte de 1 mm.     		Depășirea cursei standard
    Cursa de la 2001 la 3000 mm (trece de 1 mm)     		3000
    32 32 mm TN NPT
    40 40 mm
    50 50 mm TF G 20, 25, 32
    40, 50, 63     		Depășirea cursei standard
    Cursa de la 2001 la 5000 mm (trece de 1 mm)     		5000
    63 63 mm Exemplu de configurare
    * Curse lungi pot fi, de asemenea, configurate în același mod ca cursele standard. MY1M20-3000L-M9BW
    *Vă rugăm să rețineți, totuși, că capacitatea de amortizare a aerului este redusă pentru curse de 49 mm sau mai puțin, iar întrerupătoarele magnetice multiple nu pot fi instalate.

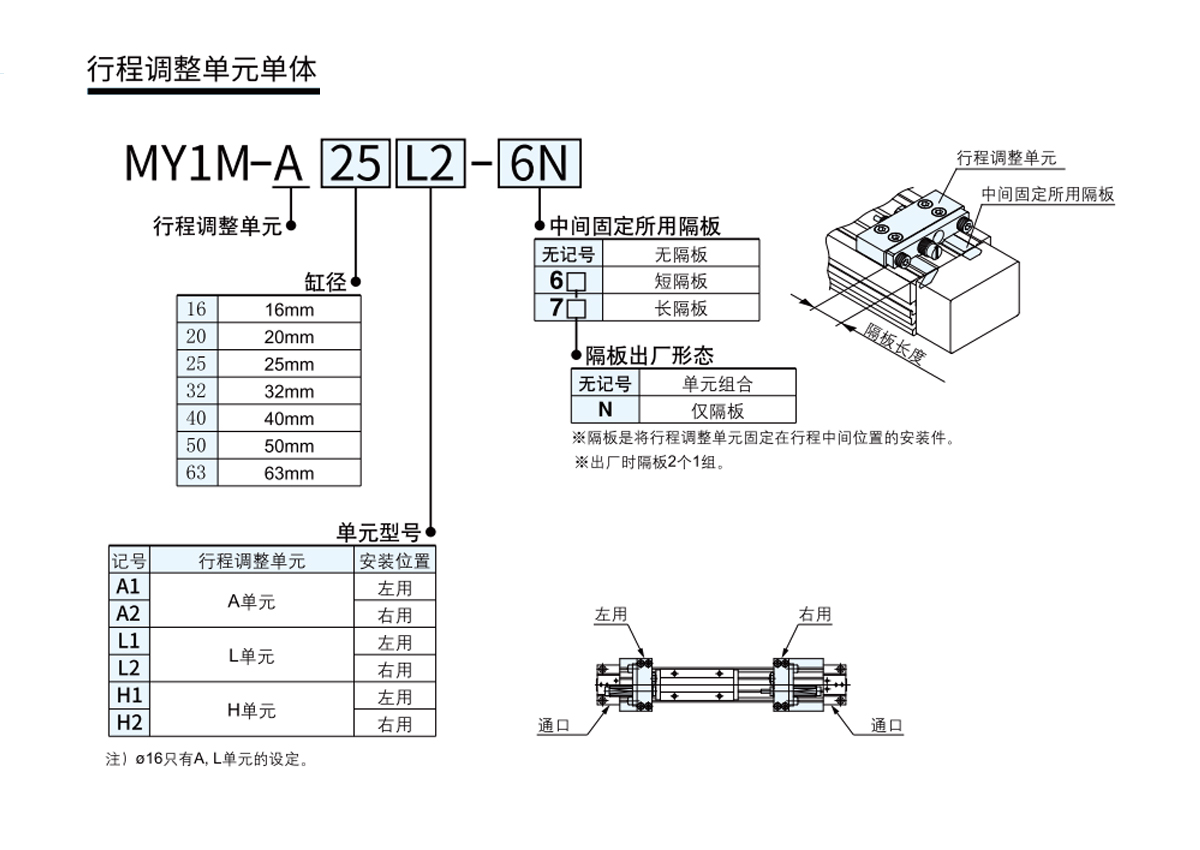

    ⑤ Simbolul unității de reglare a cursei ⑥Model de comutator magnetic ⑦ Numărul de întrerupătoare magnetice ⑧Produse personalizate cu specificații comune
    Nemarcat Comutator nemagnetic (inel magnetic încorporat) Nemarcat 2 Indicator Specificații, conținut
    S 1 -XB10 Cursa mijlocie (utilizat corp special de cilindru)
    Diferite diametre de cilindru sunt potrivite pentru diferite întrerupătoare magnetice.
    Vă rugăm să confirmați din tabelul de mai jos înainte de a selecta.     		-XB11 Tip cursă lungă
    n n -XB20 Unitate de reglare a cursei cu șurub de reglare
    -XB22 Echipat cu amortizoare hidraulice de tip moale RJ

    Domeniul de aplicare al ajustărilor de itinerar
    Diametrul cilindrului 16 20 25 32 40 50 63
    Simbolul unității A L A    L H A    L H A    L   H A    L   H A    L   H A L H
    Fără partiție 0~-5,6 0~-6 0~-11,5 0~-12 0~-16 0~-20 0~-25
    Cu compartimentare scurtă -5,6~-11,2 -6~-12 -11,5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    Cu compartimentare lungă -11,2~-16,8 -12~-18 -23~-34,5 -24~-36 -32~-48 -40~-60 -50~-75

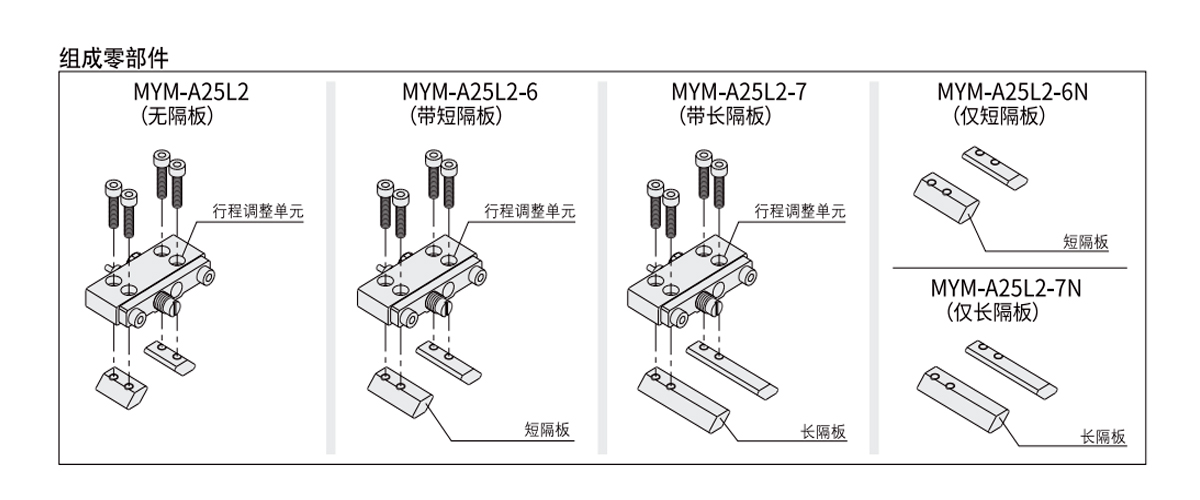

    Lungimea partiției
    Diametrul cilindrului 16 20 25 32 40 50 63
    Partiție scurtă 5.6 6 11.5 12 16 20 25
    Partiție lungă 11.2 12 23 24 32 40 50

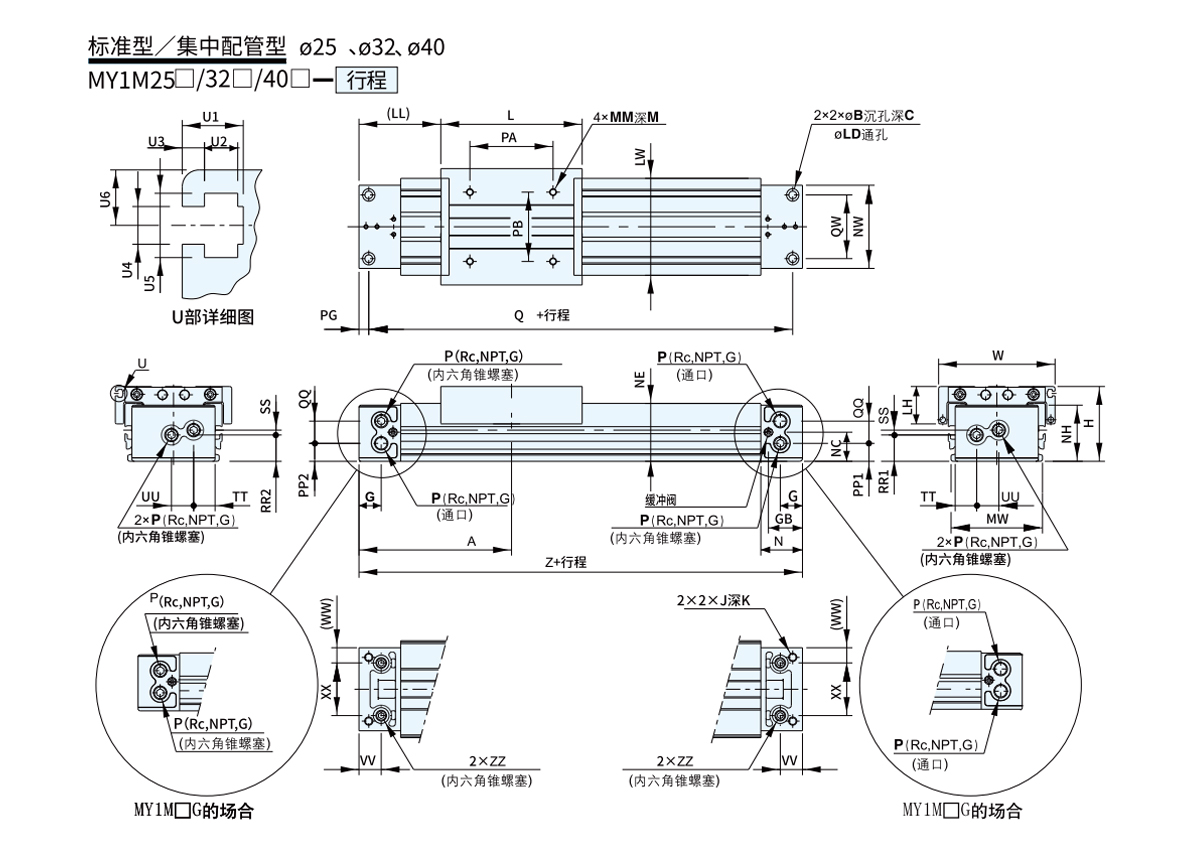

  • Model A B C G GB H J K L LD LH LL LW M MM MW N NC NE NH NV P PA
    MY1M25 110 9 5.5 17 24.5 54 M6×1 9.5 102 5.6 27 59 70 10 M5×0,8 66 30 21 41.8 40.5 60 1/8 60
    MY1M32 140 11 6.5 19 30 68 M8×1,25 16 132 6.8 35 74 88 13 M6×1 80 37 26 52.3 50 74 1/8 80
    MY1M40 170 14 8.5 23 36.5 84 M10×1,5 15 162 8.6 38 89 104 13 M6×1 96 45 32 65.3 63.5 94 1/4 100

    Model PB PG PP1 PP2 Q QQ QW RR1 RR2 SS TT UU VV W ww XX Z ZZ
    MY1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 Rc1/16
    MY1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 Rc1/16
    MY¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 Rc1/8

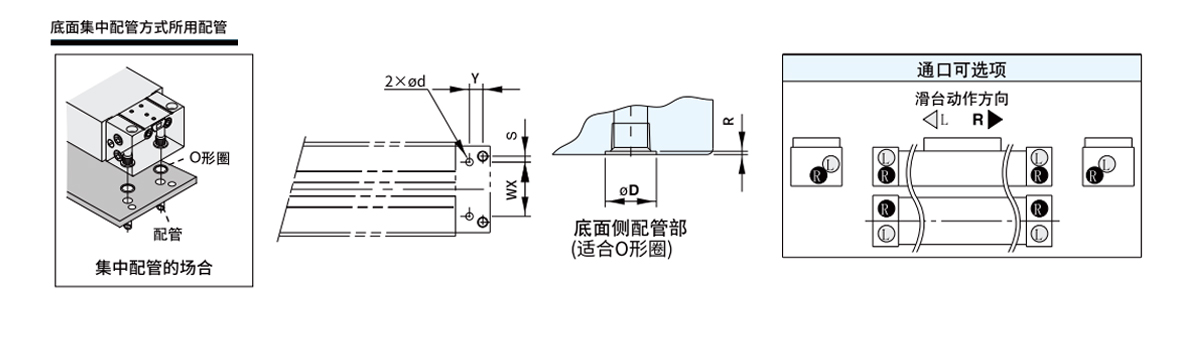

    Desen detaliat al piesei în formă de U Tabel de mărimi       *P este portul de alimentare cu aer al cilindrului
    Model U1 U2 U3 U4 U5 U6
    MY1M25□ 5.5 3 2 3.4 5.8 5
    MY1M32□ 5.5 3 2 3.4 5.8 7
    MY1M40□ 6.5 3.8 2 4.5 7.3 8

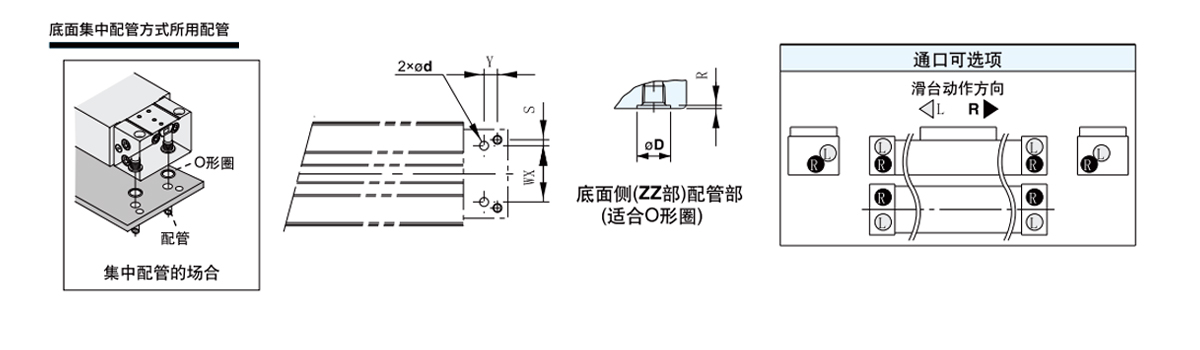

    Model WX Y d D R Inel O aplicabil
    MY1M25□ 38 9 4 11.4 1.1 C9
    MY1M32□ 48 11 6 11.4 1.1
    MY1M40□ 54 14 9 13.4 1.1 C11.2

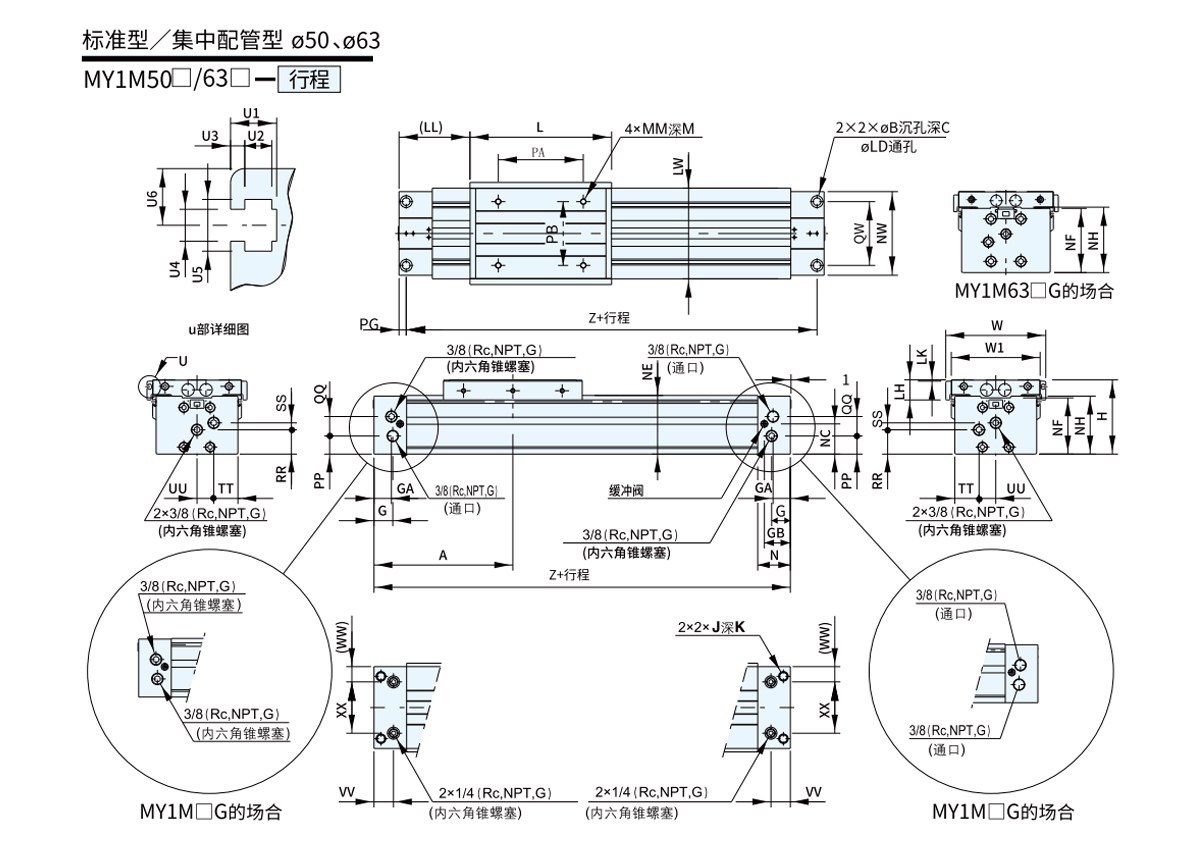

    Model A B C G GA GB H J K L LD Lh LK LL LW M MM N NC NE NF NH NV PA
    MY1M50 200 17 10.5 27 25 37.5 107 M14×2 28 200 11 29 2 100 128 15 M8×1,25 47 43.5 84.5 81 83.5 118 120
    MY1M63 230 19 12.5 29.5 27.5 39.5 130 M16×2 32 230 13.5 32.5 5.5 115 152 16 M10×1,5 50 56 104 103 105 142 140

    Model PB PG PP Q QQ QW RR SS TT UU VV W W1 WW XX Z
    MY1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    MY1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

    Tabel de dimensiuni detaliat pentru piesele în formă de U
    Model U1 U2 U3 U4 U5 U6
    MY1M50L 6.5 3.8 2 4.5 7.3 8
    MY1M63 8.5 5 2.5 5.5 8.4 8

    Model WX Y S d D R Inel O aplicabil
    MY1M50 74 18 8 10 17.5 1.1 C15
    MY1M63 92 18 9 10 17.5 1.1

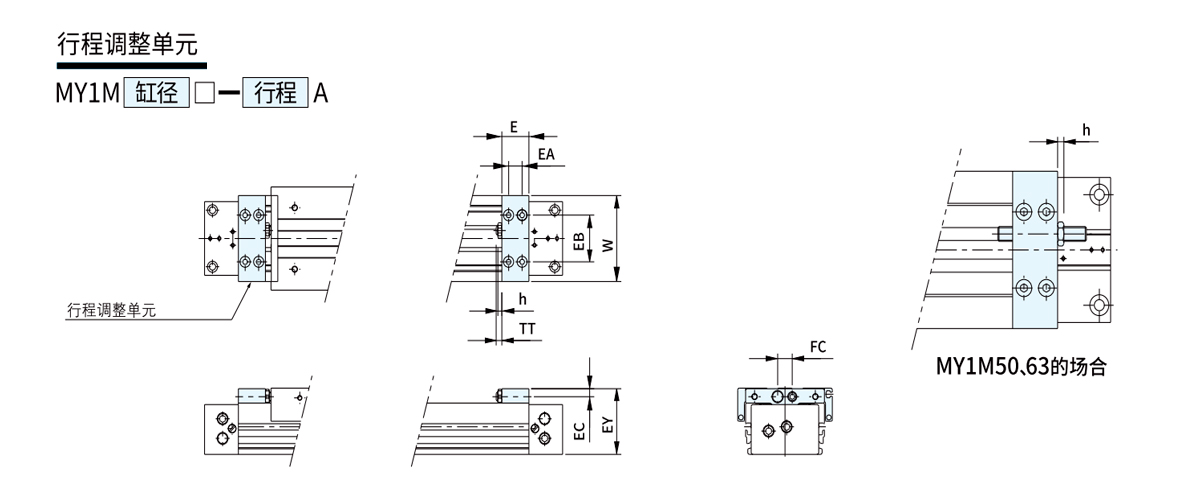

    Potrivit pentru cilindri E EA EB EC EY FC h TT W
    MY1M16 14.6 7 30 5.8 39.5 14 3.6 5,4(MAX11) 58
    MY1M20 20 10 32 5.8 45.5 14 3.6 5(MAX11) 58
    MY1M25 24 12 38 6.5 53.5 13 3.5 5(MAX16,5) 70
    MY1M32 29 14 50 8.5 67 17 4.5 8(MAX20) 88
    MY1M40 35 17 57 10 83 17 4.5 9(MAX25) 104
    MY1M50 40 20 66 14 106 26 5.5 13(MAX33) 128
    MY1M63 52 26 77 14 129 31 5.5 13(MAX38) 152

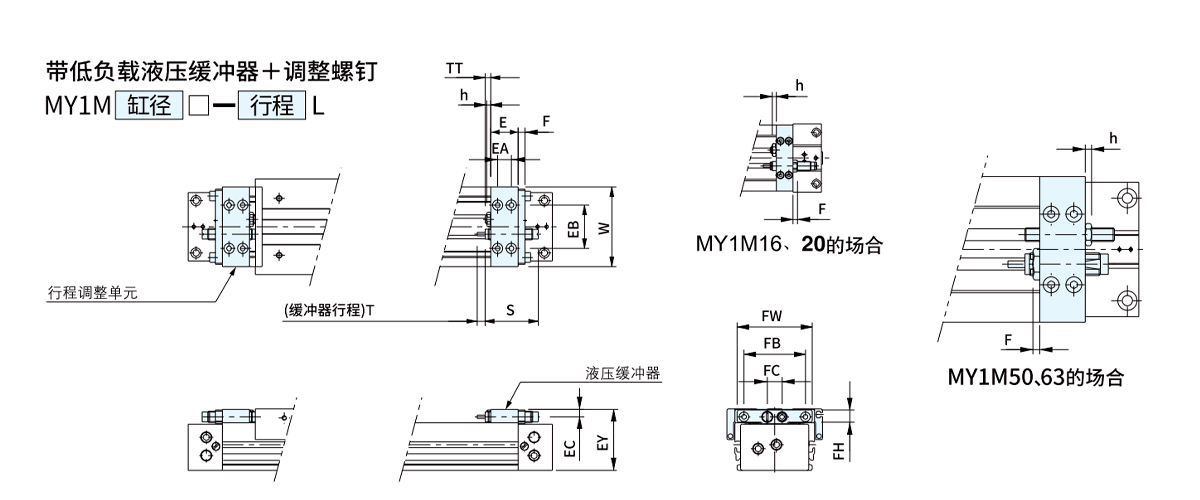

    Potrivit pentru cilindri E EA EB EC EY F FB FC FH FW h S T TT W Model tampon hidraulic
    MY1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5,4(MAX11) 58 RB0806
    MY1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5(MAX11) 58 RB0806
    MY1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5(MAX16,5) 70 RB1007
    MY1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8(MAX20) 88 RB1412
    MY1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9(MAX25) 104 RB1412
    MY1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13(MAX33) 128 RB2015
    MY1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13(MAX38) 152 RB2015

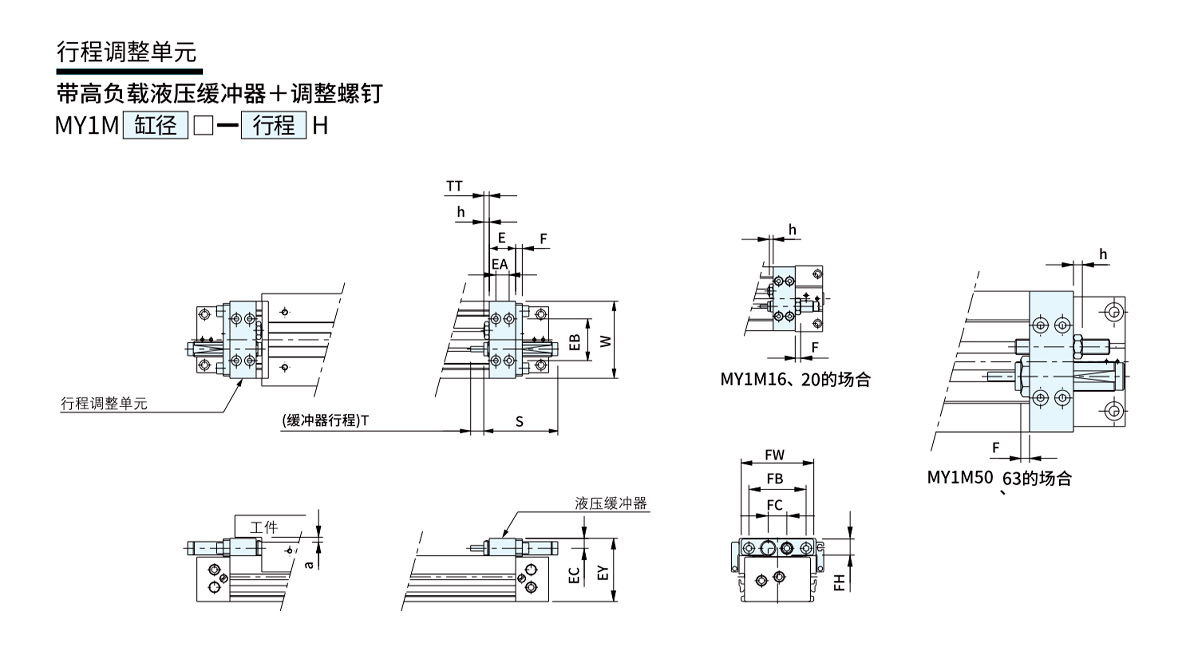

    Potrivit pentru cilindri E EA EB EC EY F FB FC FH FW h S T TT W Model tampon hidraulic a
    MY1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5(MAX11) 58 RB1007 5
    MY1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5(MAX16,5) 70 RB1412 4.5
    MY1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8(MAX20) 88 RB2015 6
    MY1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9(MAX25) 104 RB2015 4
    MY1M50 40 20 66 18.5 115 8 30 11 99 25 13(MAX33) 128 RB2725 9
    MY1M63 52 26 77 19 138.5 35 11 99 25 13(MAX38) 152 RB2725 9.5
    ※ Când dimensiunea EY a unității H este mai mare decât înălțimea mesei de glisare (dimensiunea H) și lungimea piesei de prelucrat care trebuie instalată depășește lungimea totală a mesei de glisare (dimensiunea L), asigurați-vă că piesa de prelucrat este poziționată deasupra dimensiunii a.

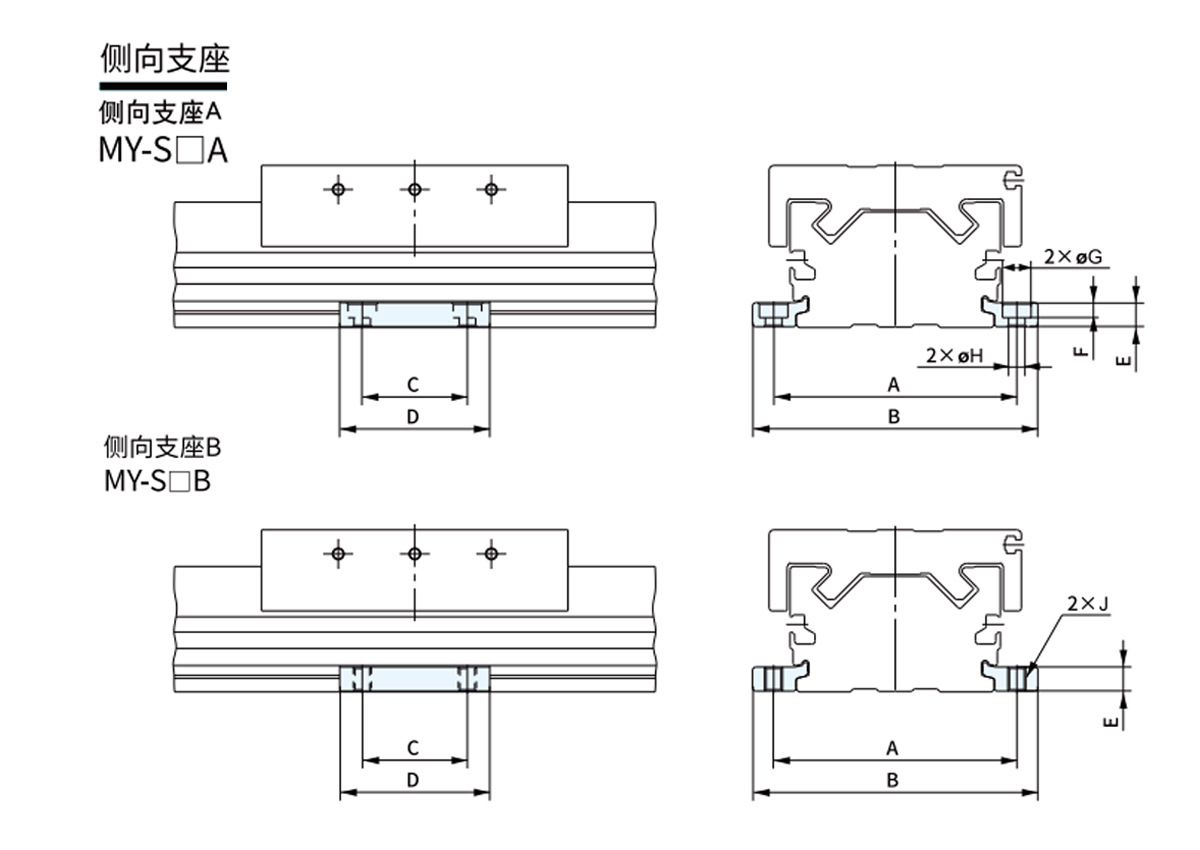

    Model Potrivit pentru cilindri A B C D E F G H J
    MY-S16B MY1M16 61 71.6 15 26 4.9 3 6.5 3.4 M4×0,7
    MY-S20 MY1M20 67 79.6 25 38 6.4 4 8 4.5 M5×0,8
    MY-S25 MY1M25 81 95 35 50 8 5 9.5 5.5 M6×1
    MY-S32β MY1M32 100 118 45 64 11.7 6 11 6.6 M8×1,25
    MY-S40β MY1M40 120 142 55 80 14.8 8.5 14 9 M10×1,5
    MY1M50 142 164
    MY-S63 B MY1M63 172 202 70 100 18.3 10.5 17.5 11.5 M12×1,75
    ※Cu fiecare unitate este furnizat un set de rulmenți laterali.
