Cilindru fără tijă articulat mecanic seria MY1H (tip ghidaj liniar)
  • Cilindru fără tijă articulat mecanic seria MY1H (tip ghidaj liniar)
Cilindru fara tija

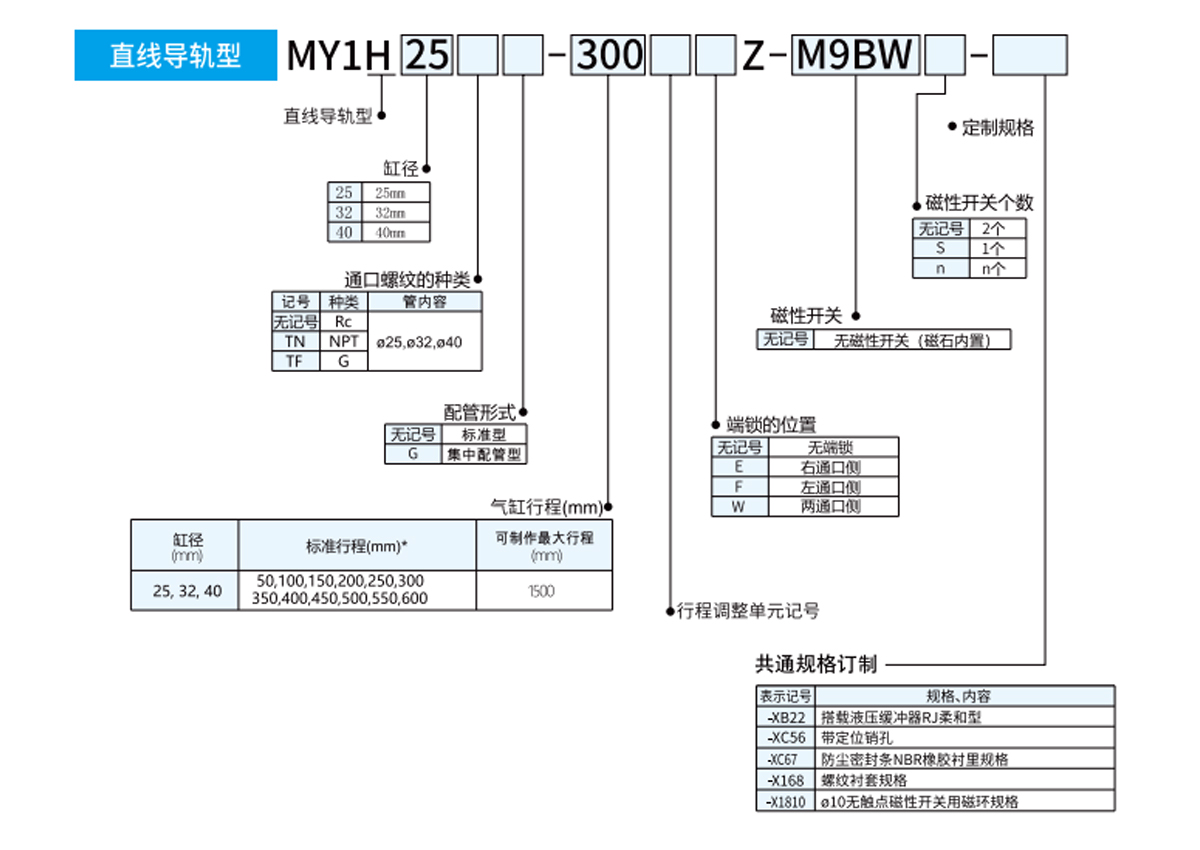

Cilindru fără tijă articulat mecanic seria MY1H (tip ghidaj liniar)

Cilindru fără tijă îmbinat mecanic seria MY1H este un cilindru fără tijă care utilizează îmbinări mecanice pentru a realiza transmisia mișcării și este integrat special cu o structură de ghidare liniară. Se concentrează pe furnizarea unei soluții de antrenare liniară compactă, fiabilă și care să satisfacă precizia pentru aplicațiile obișnuite de tip pick-and-place în sistemele de automatizare.

● Tipul forței motrice ale miezului: Miezul său se află în structura unică a articulației mecanice, care transmite inteligent mișcarea liniară a pistonului direct la glisiera externă de sarcină prin mecanismul intern, fără a fi nevoie de prelungirea tijei pistonului a cilindrului tradițional, și realizează integrarea compactă a corpului cilindrului și mișcarea sarcinii.

● Piatra de temelie a ghidajului de precizie: Spre deosebire de modelele convenționale, această serie are un sistem de ghidare liniar de înaltă rigiditate încorporat. Acest lucru oferă suport și ghidare pentru alunecarea de sarcină care depășește cu mult capacitatea de ghidare a cilindrului în sine, îmbunătățește semnificativ netezimea mișcării și aduce o repetabilitate mai mare, care este potrivită pentru ocazii de poziționare cu cerințe moderate de precizie.

● Poziționarea tipică a aplicației: Capacitatea de încărcare proiectată și intervalul de deplasare a acestei serii o fac foarte potrivită pentru operațiuni frecvente de ridicare, transfer și plasare a pieselor de prelucrat de dimensiuni mici și mijlocii cu greutate moderată pe liniile automate de producție. Este potrivit în special pentru scenariile în care intervalul de dimensiuni ale piesei de prelucrat este în specificațiile tipice mici și medii (de exemplu, diametrul este la nivelul de zeci de milimetri).

● Avantajul eficienței spațiului: Deoarece spațiul din față și din spate necesar pentru extinderea și retragerea tijei pistonului este eliminat, combinat cu designul său integrat al șinei de ghidare, structura generală este foarte compactă, ceea ce este deosebit de favorabil pentru economisirea spațiului valoros de instalare axială în spațiul limitat al echipamentului.

● Considerații privind fiabilitatea: Designul cuplajului mecanic înseamnă de obicei mai puține cerințe de etanșare cu alunecare (comparativ cu cuplajul magnetic), ceea ce poate îmbunătăți durata de viață și poate reduce dependența de întreținere într-o anumită măsură, iar funcționarea este mai fiabilă.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Seria MY1M tip ghidaj al rulmentului cilindru fără tijă îmbinat mecanic
URMĂTORUL:Cilindru fără tijă cu îmbinare mecanică seria MY1B (tip de bază)
  • Diametrul cilindrului (mm) 25 32 40
    Aer
    Lichidul folosit Cu dublă acțiune
    Mod de operare 0,1~0,8MPa
    Interval de presiune de operare 1,2 MPa
    Presiunea de testare a presiunii 5~60℃
    Temperatura ambiantă și temperatura fluidului
    Buffering Aer cushion
    Lubrifiere Fara ulei
    Toleranță la lungimea cursei 1.80
    Diametrul conductei Deschideri frontale si laterale Rc1/8 Rc1/4
    Deschidere de jos Ø6 Ø8

    Specificații de blocare
    Diametrul cilindrului (mm) 25 32 40
    Poziția de blocare O singură față (opțional), ambele părți
    Forța de reținere (MAX.) N 270 450 700
    Domeniu de reglare fină a cursei (mm) 0~—11,5 0~—12 0~—16
    Clearance Mai puțin de 1 mm
    Eliberare manuală Can (tip deblocat)

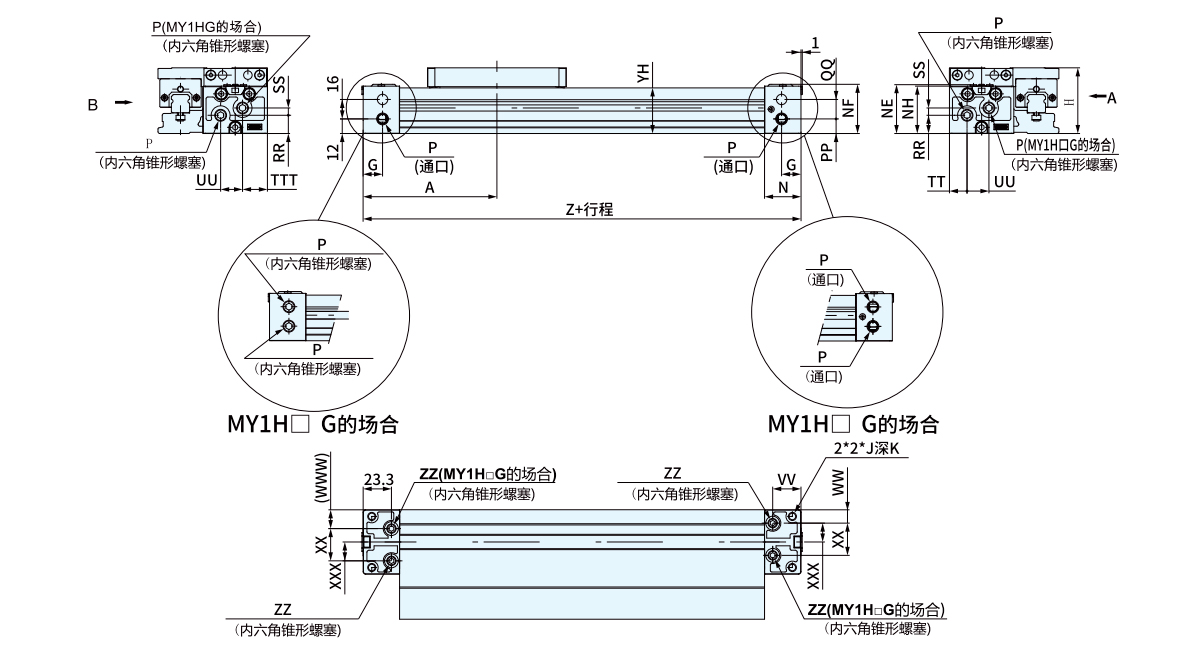

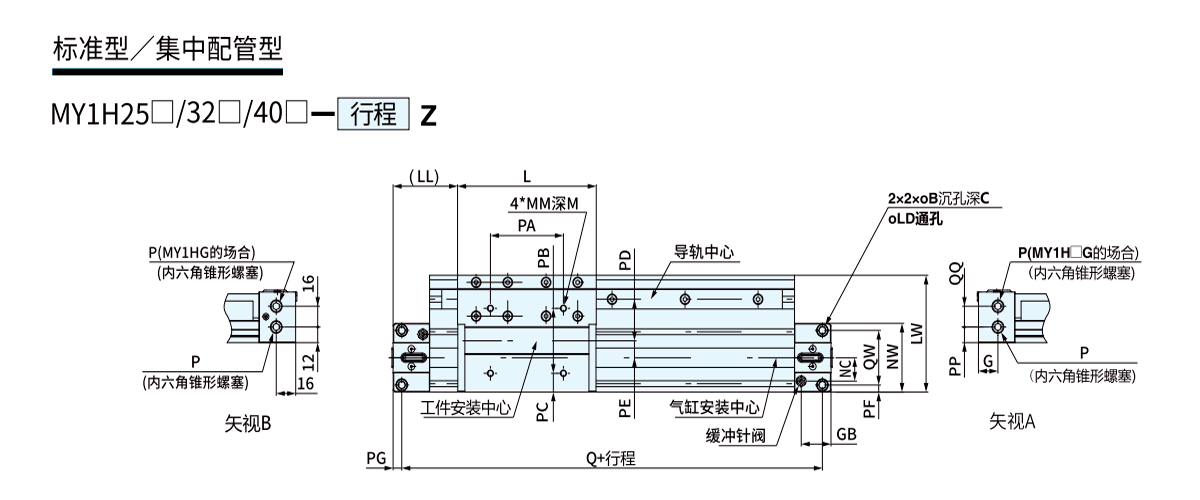

  • Conducte utilizate în sistemele de conducte centrale montate în jos
    Model A B C G GB H J K L LD LL LW M MM N NC NE NF NH NV P PA PB PC
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0,8 30 18 40.2 40.5 39 53 Rc1/8 60 50 14.5
    MY1H32 140 11 6.6 19 28.5 68 M8*1,25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Rc1/8 80 60 15
    MY1H40 170 14 8.5 23 35 84 M10*1,5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Rc1/4 100 80 20.5

    Model PD PE PF PG PP Q QW RR TT TTT VV WW WWW XXX YH Z ZZ În cazurile de conducte centralizate Model QQ SS UU XX
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Rc1/16 MY1H25 16 6 18 26.5
    MY1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Rc1/16 MY1H32 16 11 32 40
    MY1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Rc1/8 MY1H40 24 12 35 47

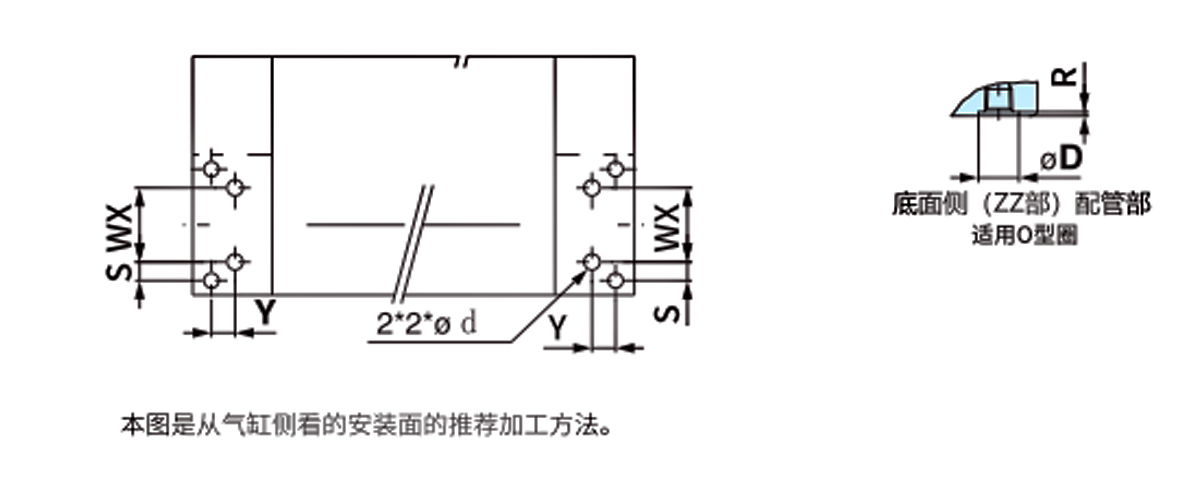

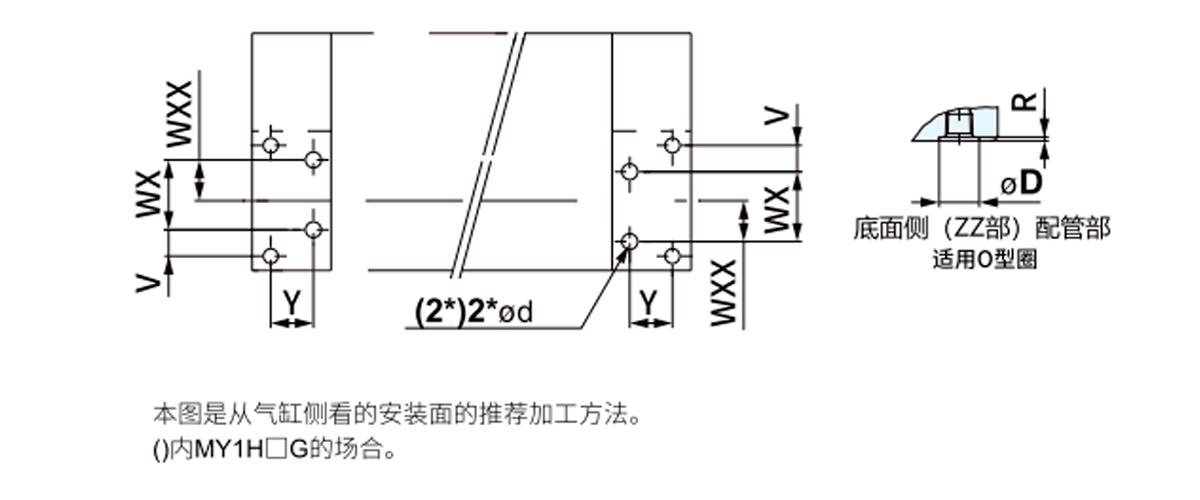

    Tabel cu dimensiunile orificiilor pentru conducte concentrate pe suprafața inferioară (vă rugăm să utilizați aceste dimensiuni pentru suprafețele de prelucrare și instalare)
    Conducte standard/conducte centralizate comune În cazurile de conducte centralizate
    Model WXX Y d D R Potrivit pentru inele O Model WX V
    MY1H25 15.5 16.2 6 11.4 1.1 C9 MY1H25 26.5 10
    MY1H32 20 20.4 6 11.4 1.1 MY1H32 40 5.5
    MY1H40 23.5 25.9 8 13.4 1.1 C11.2 MY1H40 47 6

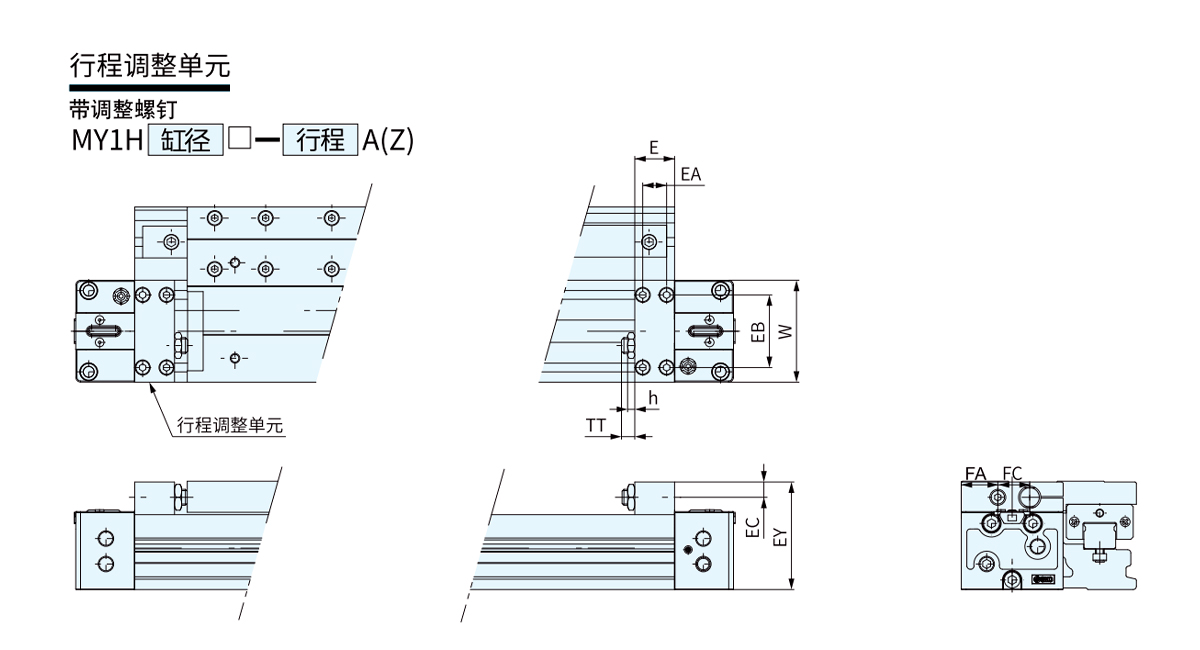

    Potrivit pentru cilindri E EA EB EC EY FA FC h TT W
    MY1H25 18 9 40 7.5 53.5 16 21 3.5 5(MAX.16,5) 53
    MY1H32 25 14 45.6 9.5 67.5 23 20 4.5 8(MAX.20) 64
    MY1H40 31 19 55 11 82 24.5 26 4.5 9(MAX.25) 75

    Potrivit pentru cilindri E EA EB EC EY F FA FC h S T TT W Model tampon hidraulic
    MY1H25 18 9 40 7.5 53.5 - 16 21 3.5 46.7 7 5(MAX.16,5) 53 RB1007
    MY1H32 25 14 45.6 9.5 67.5 - 23 20 4.5 67.3 12 8(MAX.20) 64 RB1412
    MY1H40 31 19 55 11 82 - 24.5 26 4.5 67.3 12 9(MAX.25) 75 RB1412

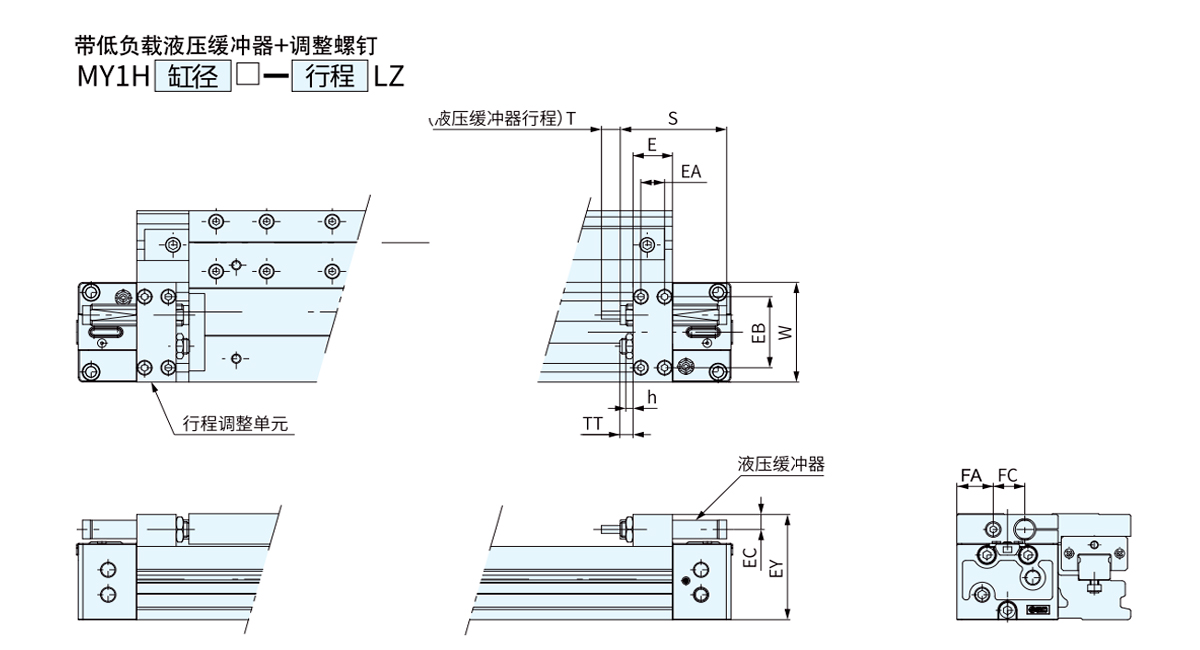

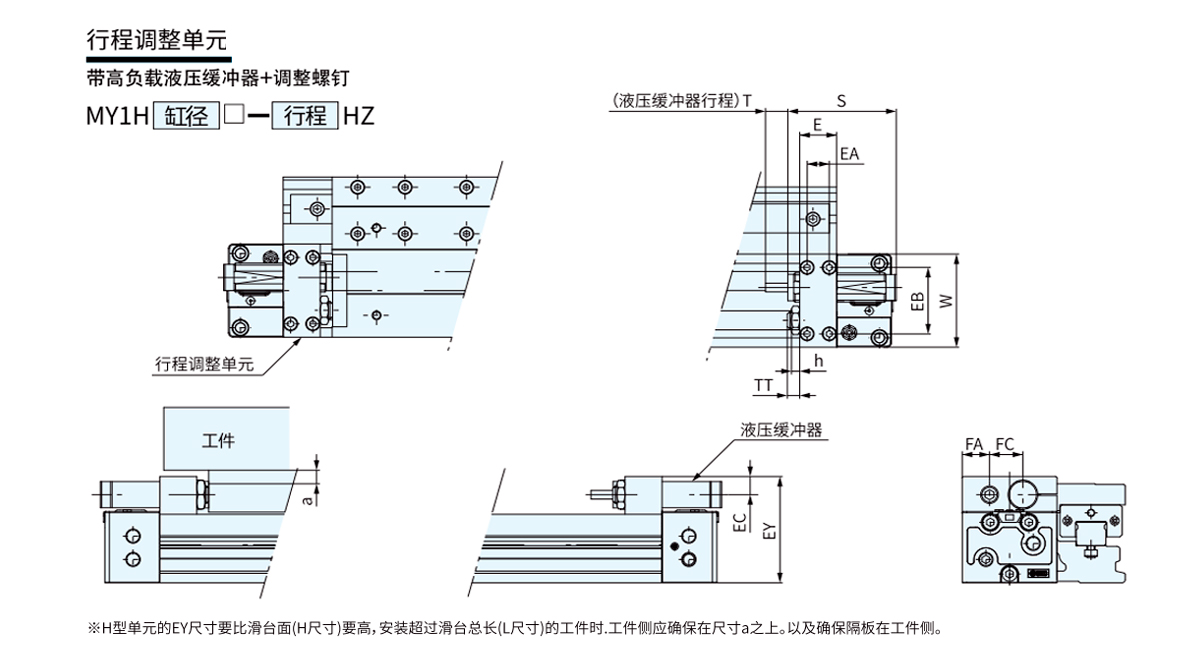

    Potrivit pentru cilindri E EA EB EC EY F FA FC h S T TT W Model tampon hidraulic a
    MY1H25 18 9 40 9 57 - 18 17.5 4.5 67.3 12 5(MAX.16,5) 53 RB1412 3.5
    MY1H32 25 14 45.6 12.4 73 - 18.5 22.5 5.5 73.2 15 8(MAX.20) 64 RB2015 5.5
    MY1H40 31 19 55 12.4 86 - 26.5 22 5.5 73.2 15 9(MAX.25) 75 RB2015 2.5

    Conducte utilizate în sistemele de conducte centrale montate în jos
    Model A B C G GB H J K L LD LL LW M MM N NC NE NF NH NV P PA PB PC
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0,8 30 18 40.2 40.5 39 53 Rc1/8 60 50 14.5
    MY1H32 140 11 6.6 19 28.5 68 M8*1,25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Rc1/8 80 60 15
    MY1H40 170 14 8.5 23 35 84 M10*1,5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Rc1/4 100 80 20.5

    Conducte utilizate în sistemele de conducte centrale montate în jos
    Model PD PE PF PG PP Q QW RR TT TTT VV WW WWW XXX YH Z ZZ
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Rc1/16
    MY1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Rc1/16
    MY1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Rc1/8

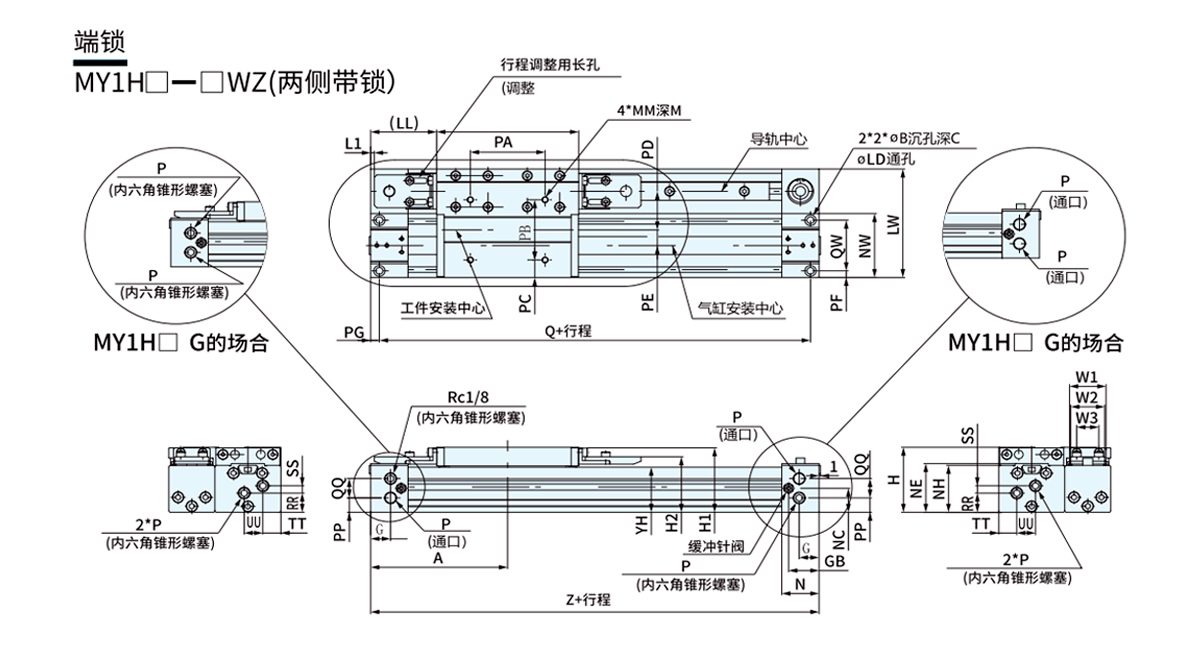

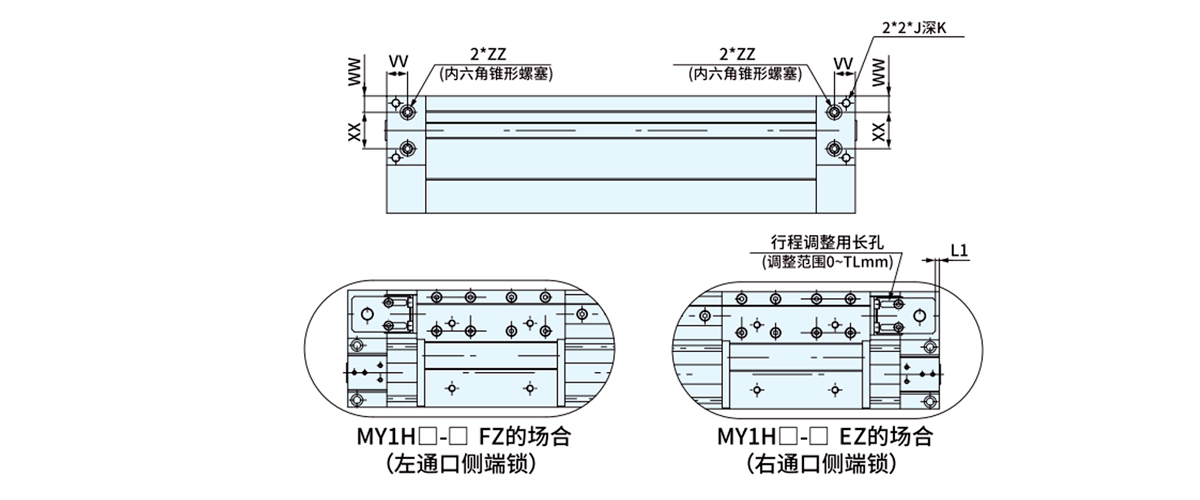

    Mecanism de blocare a capătului (conductă standard/conductă centralizată comună)
    Model H1 H2 L1 TL W1 W2 W3
    MY1H25 53.5 46 3 11.5 29.3 27.3 17.7
    MY1H32 67 56 6.5 12 29.3 27.3 17.7
    MY1H40 83 68.5 10.5 16 38 35 24.4

    Conducte standard/conducte centralizate comune
    Model WX Y d D R Potrivit pentru inele O
    MY1H25 28 9 6 11.4 1.1 C9
    MY1H32 32 11 6 11.4 1.1
    MY1H40 36 14 8 13.4 1.1 C11.2
    Tabel cu dimensiunile orificiilor pentru conducte concentrate pe suprafața inferioară (vă rugăm să utilizați aceste dimensiuni pentru suprafețele de prelucrare și instalare)

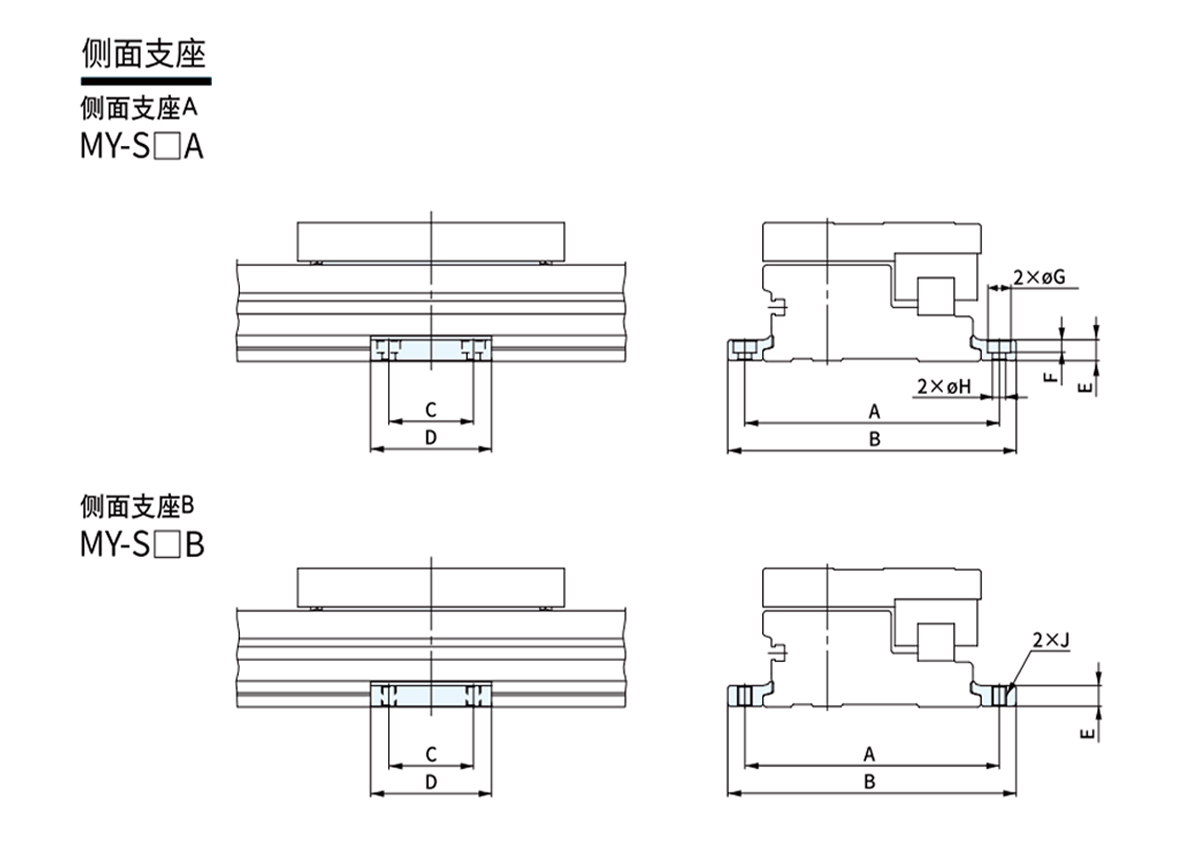

    Model Potrivit pentru cilindri A B C D E F G H J
    MY1H25 A MY1H25 105 119 35 50 8 5 9.5 5.5 M6!1
    B
    MY1H32 A MY1H32 130 148 45 64 11.7 6 11 6.6 M8!1.25
    B
    MY1H40 A MY1H40 145 167 55 80 14.8 8.5 14 9 M10
    B
