Mini cilindru din oțel inoxidabil seria MI Mini cilindru din oțel inoxidabil seria MI
  • Mini cilindru din oțel inoxidabil seria MI
  • Mini cilindru din oțel inoxidabil seria MI
Mini cilindru

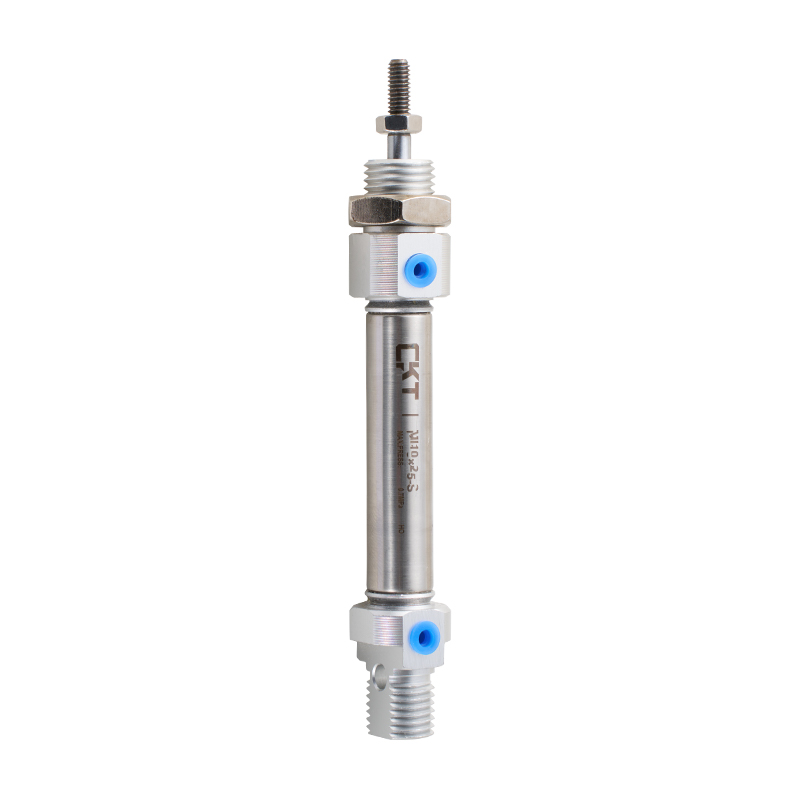

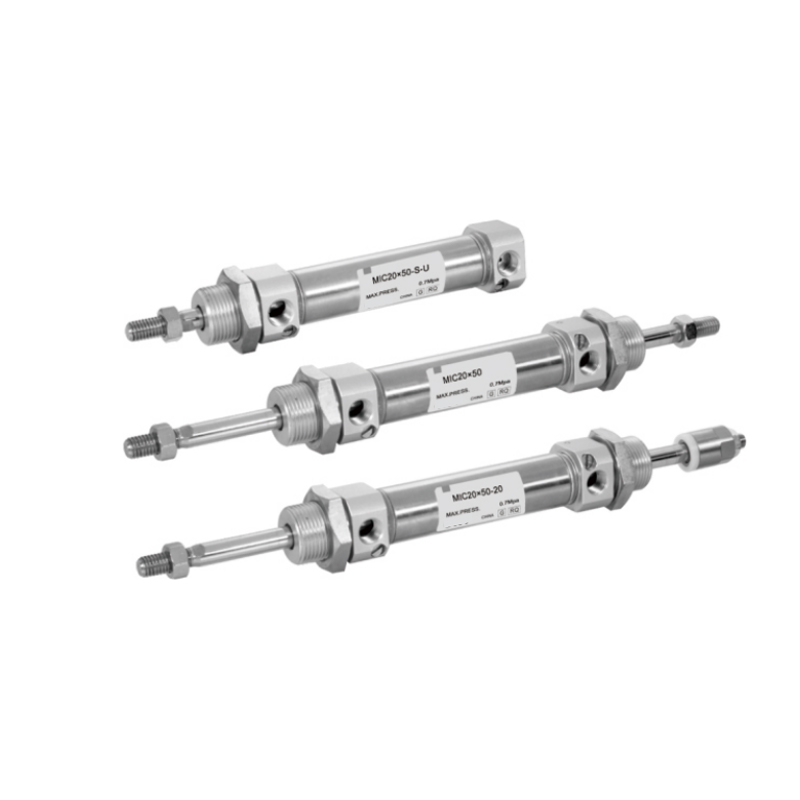

Mini cilindru din oțel inoxidabil seria MI

1. Capacele din față și din spate sunt echipate cu plăcuțe anti-coliziune fixe pentru a reduce impactul invers al cilindrului;
2. Diverse tipuri de capac din spate fac instalarea cilindrului mai convenabilă;
3. Capacele din față și din spate și corpul din oțel inoxidabil adoptă o structură de rulare cu nituri, care este de încredere în legătură;
4. Corpul cilindrului este realizat din oțel inoxidabil, astfel încât cilindrul se poate adapta la mediile generale de lucru corozive;
5. Cilindri cu diverse specificații și accesorii de instalare a cilindrului sunt disponibile pentru clienți din care să aleagă.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Seria CG1 Cilindru de lumină cu dublă acțiune
URMĂTORUL:Mini cilindru din aliaj de aluminiu din seria MAL
  • Diametrul interior (mm) 8 10 12 16 20 25 32 40
    Tip de acțiune Tip cu dublă acțiune, tip extrudare cu acțiune simplă, tip introducere cu acțiune simplă
    - Tip de amortizare cu dublă acțiune
    Mediu de lucru Aer
    Interval de presiune de operare Tip cu dublă acțiune 0,1~1,0MPa(14~145Psi)
    Tip cu acțiune simplă 0,2~1,0MPa(28~145Psi)
    Rezistență la presiune garantată 1,5 MPa (215 Psi)
    Interval de temperatură de funcționare °C -20~70
    Gama de viteze de operare Tip cu dublă acțiune: 30–800
    Tip cu acțiune simplă: 50–800
    Interval de toleranță de călătorie 0~150(0~ 1,0)     >150 14(0~ 1,0)
    Tip tampon Seria MIC: Amortizare reglabila;
    Alte serii: Tampoane anti-coliziune
    Diametrul de preluare M5×0,8 PT1/8 PT1/4

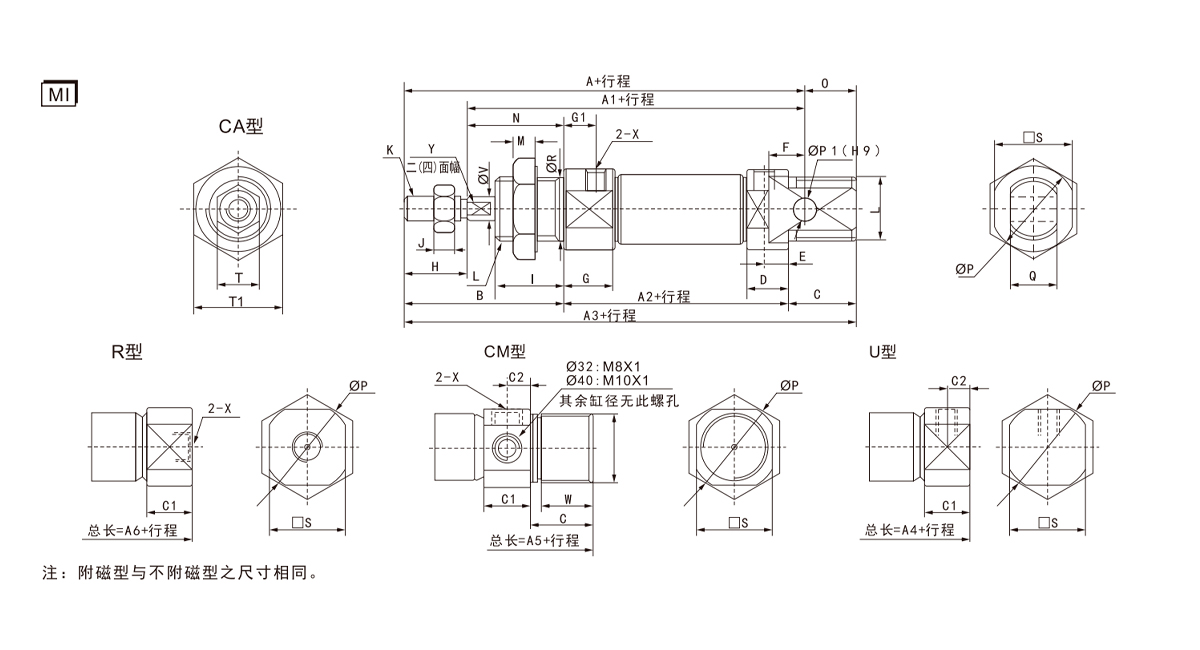

  • Diametrul cilindrului/Simbol A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    Diametrul cilindrului/Simbol J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    10 2.2 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    12 5 M6×1.0 M16×1,5 6 22 14 20 6 12 16 18 10 22 M5×0,8 6 - 5
    16 5 M6×1.0 M16×1,5 6 22 13 22 6 12 16 20 10 22 M5×0,8 6 13.5 5
    20 6 M8×1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10×1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10×1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12×1,25 M38×1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

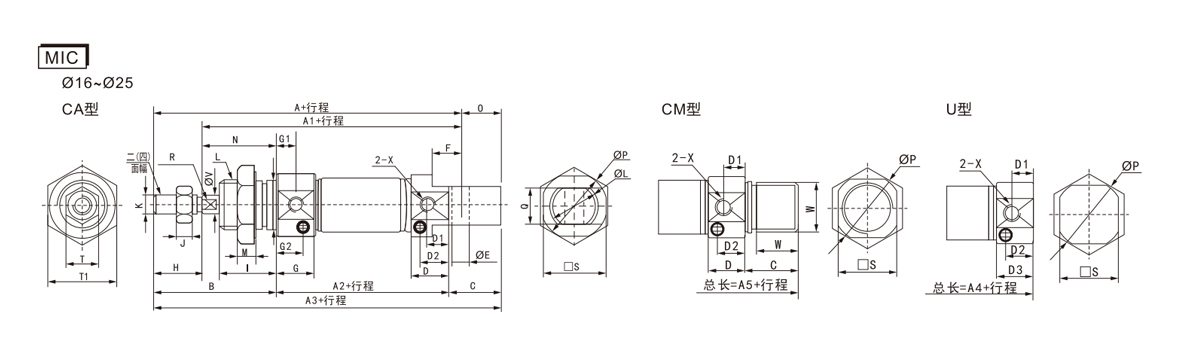

    Diametrul cilindrului/Simbol A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    Diametrul cilindrului/Simbol H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6×1.0 M16×1,5 6 22 13 22 12 5 20 10 22 6 13.5 M5×0,8
    20 20 20 6 M8×1,25 M22×1,5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10×1,25 M22×1,5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

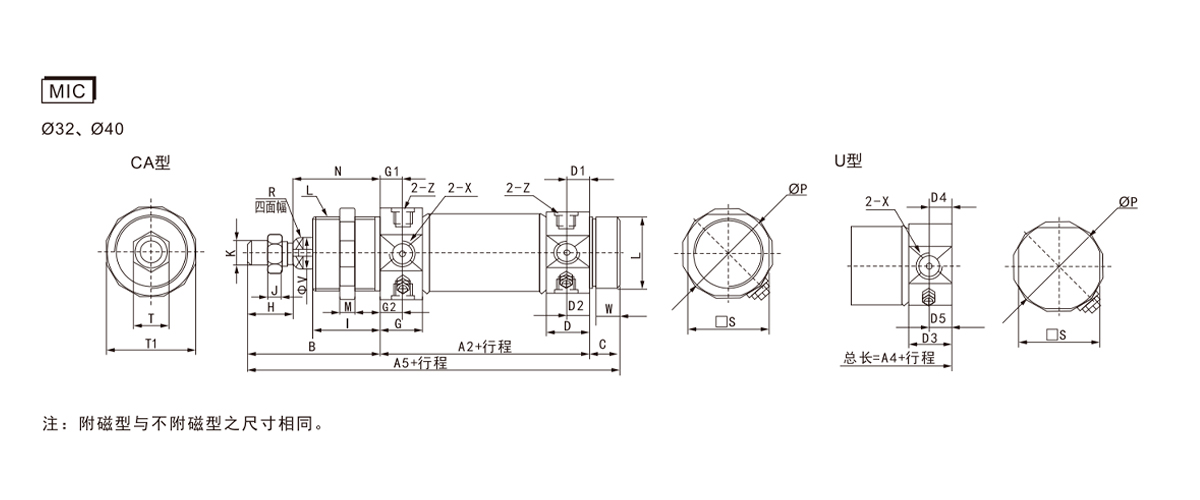

    Diametrul cilindrului/Simbol A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10×1,25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12×1,25

    Diametrul cilindrului/Simbol L M N P S T T1 V W X
    32 M30×1,5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38×1,5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

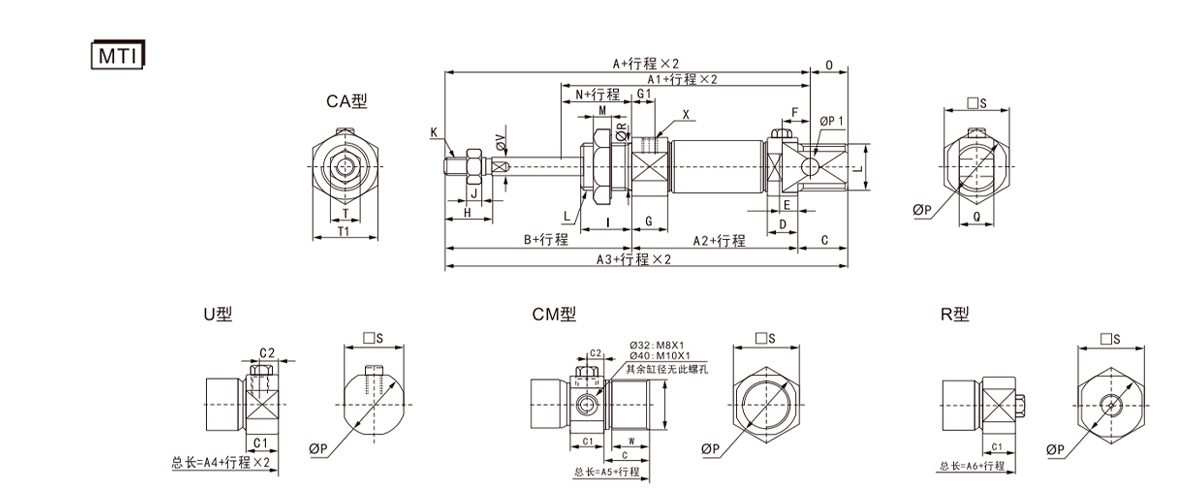

    Simbol A A1 A2 A3 A4
    Diametrul cilindrului/Cursa 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    Simbol A5 A6 B C C1 C2 D E F G G1 H I J
    Diametrul cilindrului/Cursa 0~50 51~100 101~150 0~50 51~100 101~150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    Diametrul cilindrului/Simbol K L M N O P P1 Q R S T T1 X V W Y
    8 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 -
    10 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    12 M6×1.0 M16×1,5 6 22 14 20 6 12 16 18 10 22 M5×0,8 6 - 5
    16 M6×1.0 M16×1,5 6 22 13 20 6 12 16 20 10 22 M5×0,8 6 13.5 5
    20 M8×1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10×1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10×1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10×1,25 M38×1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

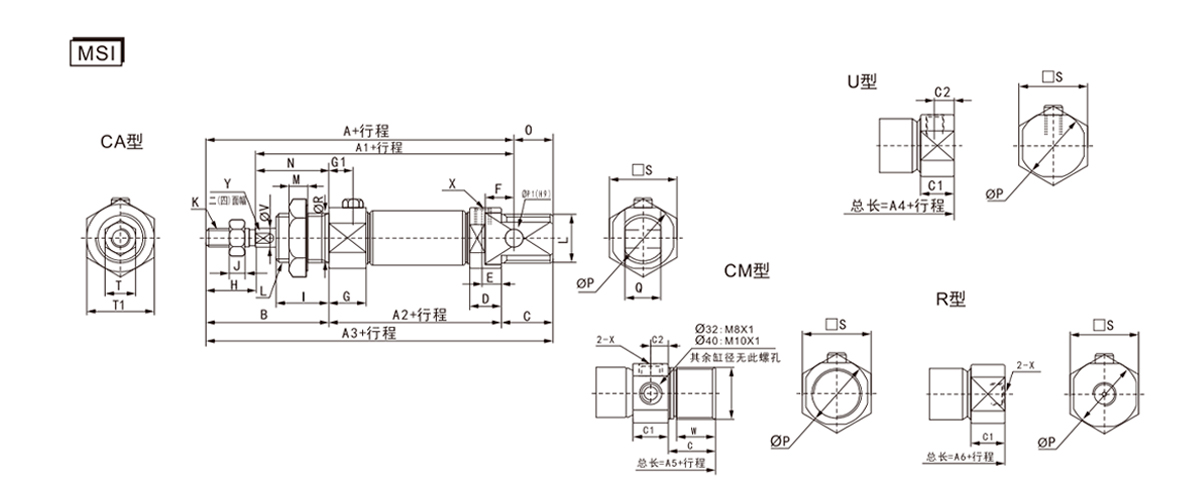

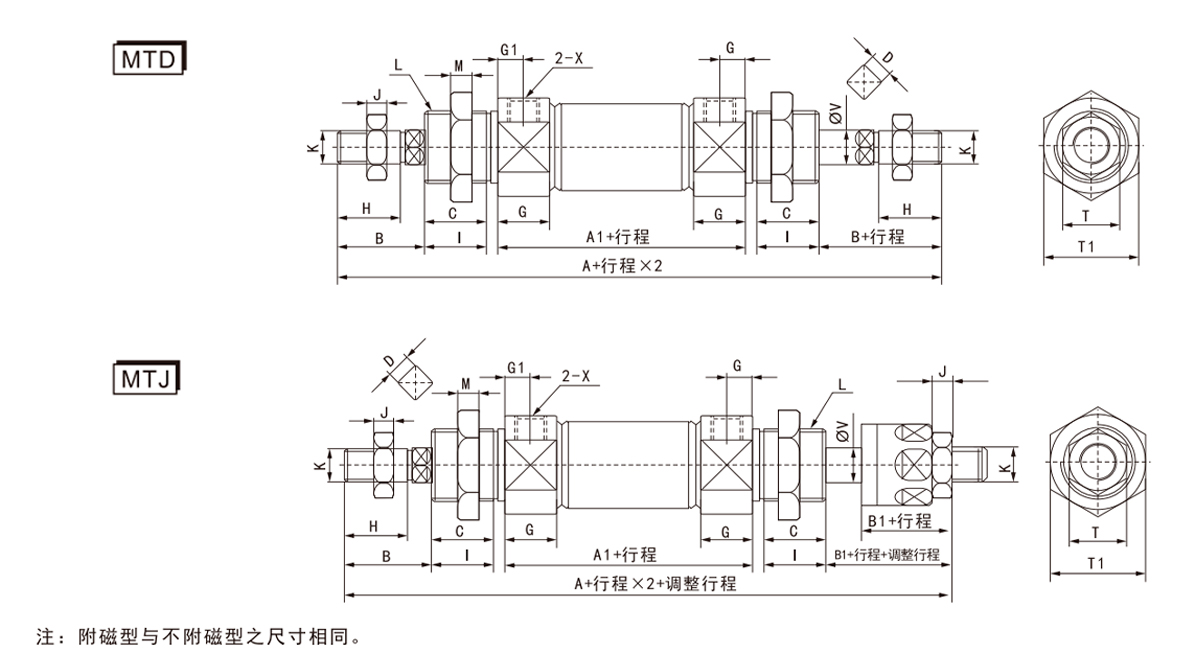

    Diametrul cilindrului/Simbol A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0,7 M12×1,25 6 7 17 4 M5×0,8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0,7 M12×1,25 6 7 17 4 M5×0,8
    12 128 52 128 21 21 14.5 5 (față-verso) 12.5 8 14 17 5 M6×1.0 M16×1,5 6 10 22 6 M5×0,8
    16 134 58 134 21 21 13.5 5 (față-verso) 12.5 8 14.5 17 5 M6×1.0 M16×1,5 6 10 22 6 M5×0,8
    20 150 62 151 24 25 16.5 6 (față-verso) 14.5 7.5 18 20 6 M8×1,25 M22×1,5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8 (cu patru fețe) 16 8 20.5 22 6 M10×1,25 M22×1,5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10 (cu patru fețe) 16.5 9 17.5 30 6 M10×1,25 M30×1,5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14 (cu patru fețe) 22 12 21 35 7 M10×1,25 M38×1,5 8 17 46 16 PT1/4

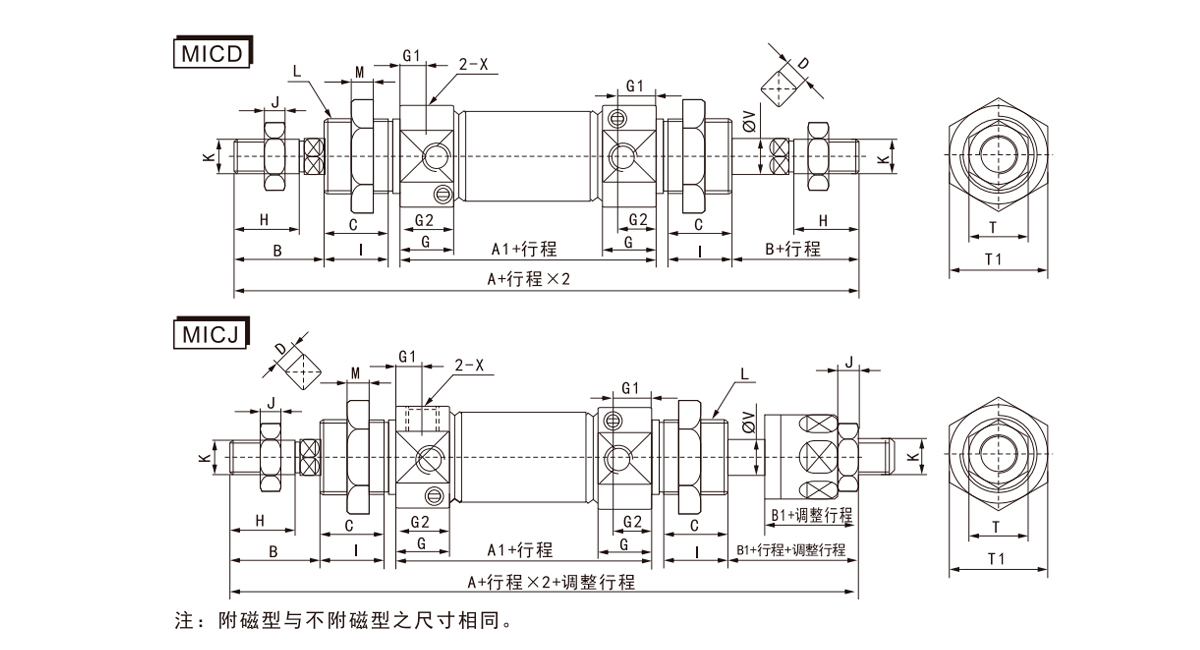

    Simbol/Cylinder diameter 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (față-verso) 6 (față-verso) 8 (cu patru fețe) 10 (cu patru fețe) 14 (cu patru fețe)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8×1,25 M10×1,25 M10×1,25 M12×1,25
    L M16×1,5 M22×1,5 M22×1,5 M30×1,5 M38×1,5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5×0,8 PT1/8 PT1/8 PT1/8 PT1/8

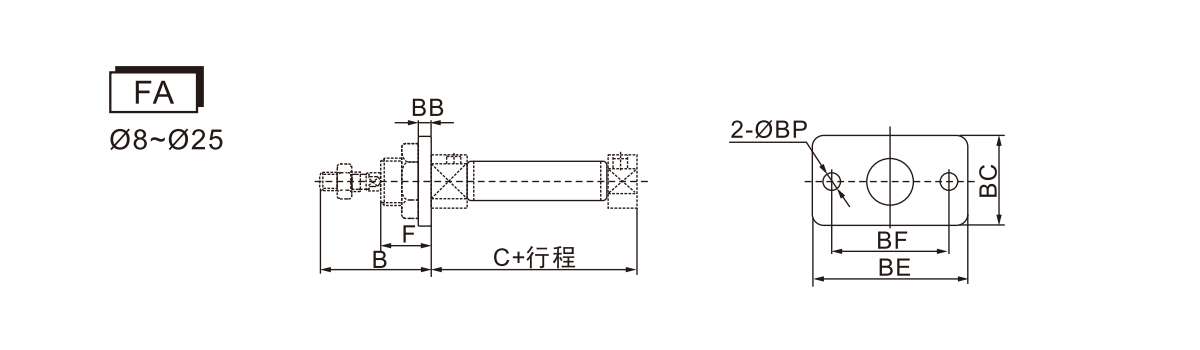

    Simbol/Cylinder diameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    î.Hr 22 22 30 30 40 40
    FI 40 40 52 52 66 66
    BF 30 30 40 40 50 50
    BP 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

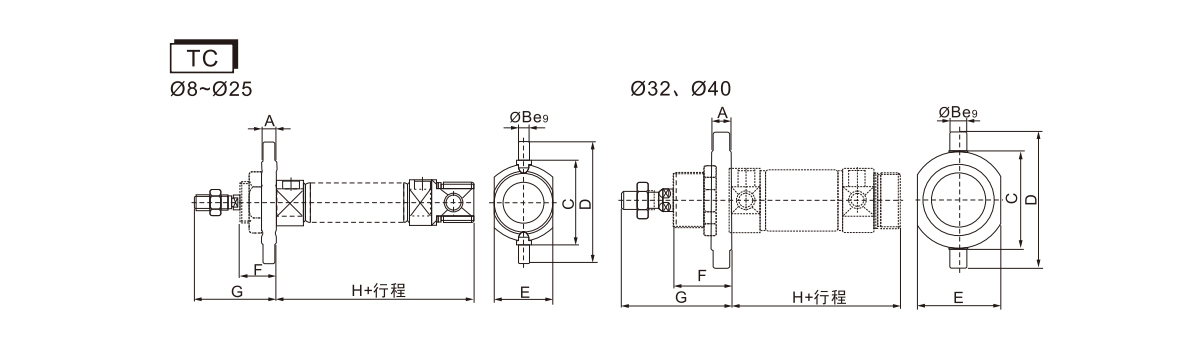

    Simbol/Cylinder diameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

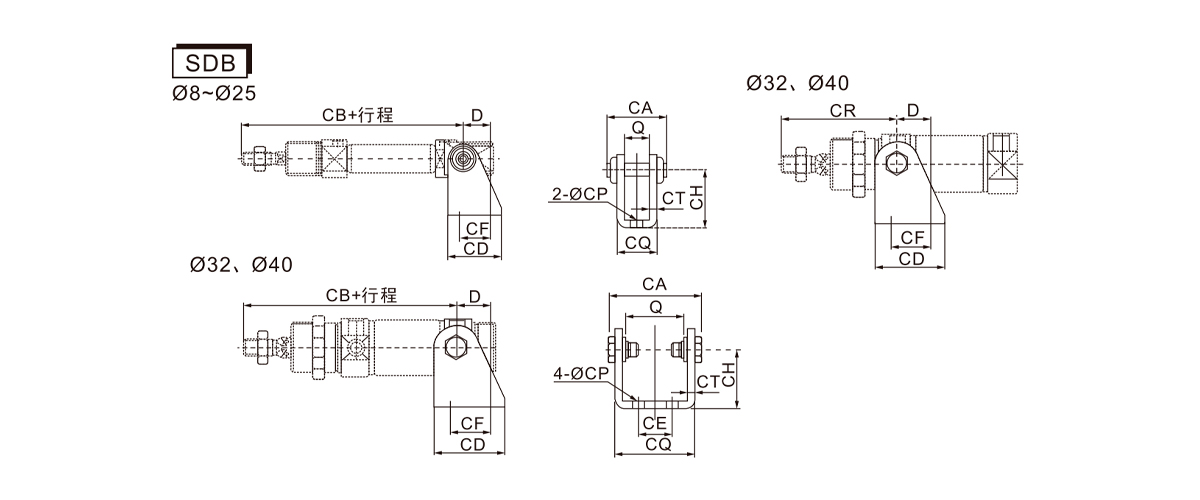

    Simbol/Cylinder diameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    CA 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    CD 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    CP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    CT 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

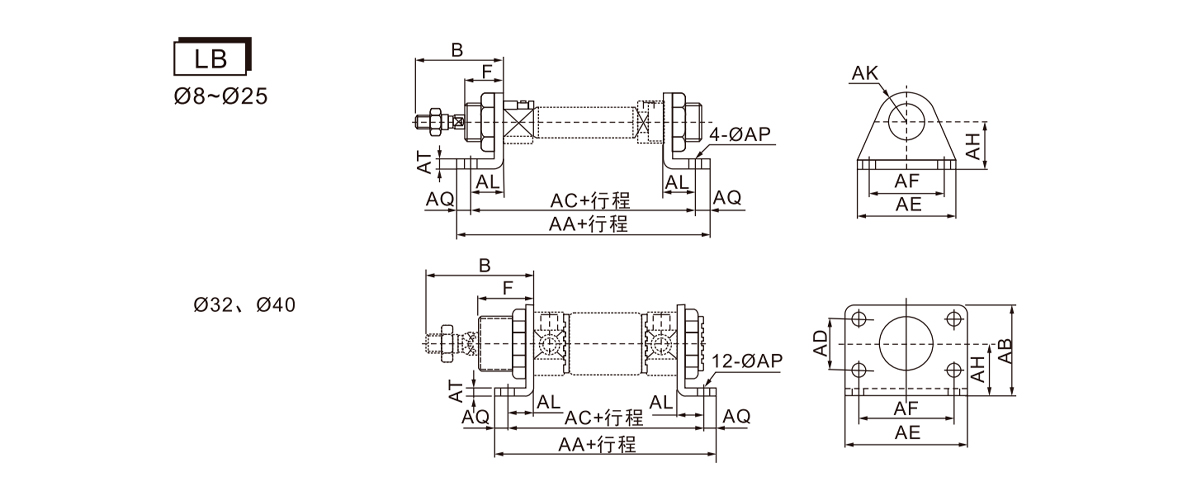

    Simbol/Cylinder diameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    AC 68 68 78 84 96 99 96 129
    AD - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    AH 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    AL 11 11 14 14 17 17 14 20
    AP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    AQ 5 5 6 6 8 8 7 10
    AT 3 3 4 4 5 5 4 5
