Seria CG1 Cilindru de lumină cu dublă acțiune Furnizori

Acasă / Produse / Cilindru de aer / Mini cilindru / Seria CG1 Cilindru de lumină cu dublă acțiune

Seria CG1 Cilindru de lumină cu dublă acțiune Seria CG1 Cilindru de lumină cu dublă acțiune Seria CG1 Cilindru de lumină cu dublă acțiune
  • Seria CG1 Cilindru de lumină cu dublă acțiune
  • Seria CG1 Cilindru de lumină cu dublă acțiune
  • Seria CG1 Cilindru de lumină cu dublă acțiune
Mini cilindru

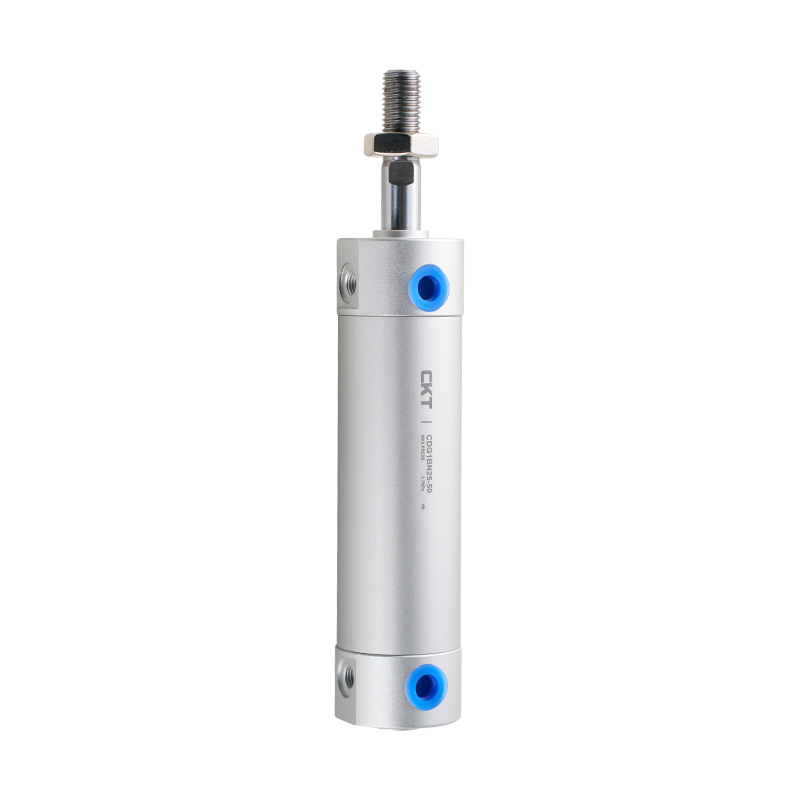

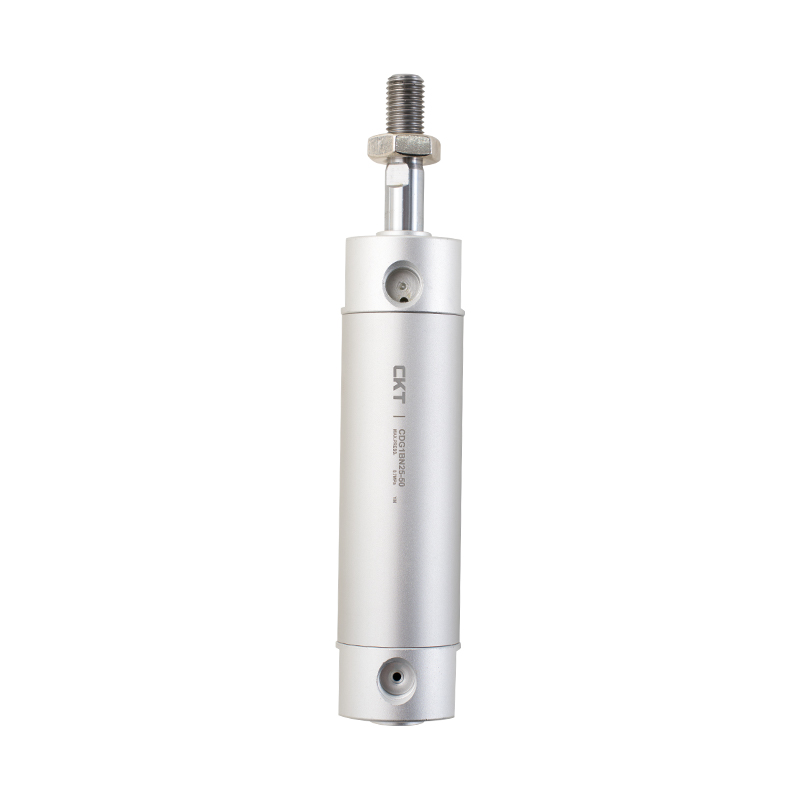

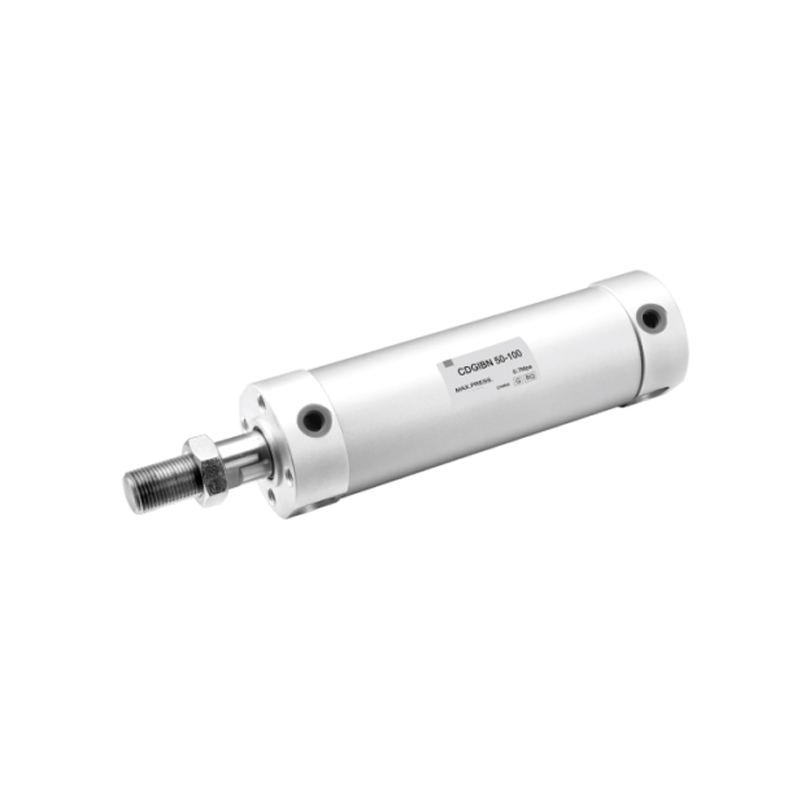

Seria CG1 Cilindru de lumină cu dublă acțiune

1. Capacele din față și din spate sunt echipate cu plăcuțe anti-coliziune fixe pentru a reduce impactul invers al cilindrului;
2. Butoiul cilindrului și capacele din față și din spate sunt conectate prin fire de precizie pentru a asigura etanșarea și stabilitatea;
3. Capacul frontal este echipat cu un rulment auto-lubrifiant și nu este necesară lubrifiere suplimentară;
4. O varietate de forme de instalare sunt disponibile pentru clienți pentru a alege, ceea ce este convenabil pentru utilizare;
5. Există găuri de instalare pe ambele părți ale capacelor din față și din spate;
6. Tipurile de tampon de aer și cauciuc sunt opționale.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Niciun articol anterior
URMĂTORUL:Mini cilindru din oțel inoxidabil seria MI
  • Diametrul cilindrului (mm) 20 25 32 40 50 63 80 100
    Lichidul folosit Aer
    Mod de operare Cu dublă acțiune
    Presiune maximă de lucru 1.0MPa
    Presiune minima de functionare 0,05 MPa
    Temperatura mediului și a fluidului Comutator magnetic: de la -10°C la 60°C
    Comutator nemagnetic: -10°C până la 70°C
    Viteza pistonului 50~1000mm/s 50~700mm/s
    Buffering Amortizare din cauciuc/amortizare cu aer
    Toleranță lungime cursă mm ~1000:(0~1,4)
    ~1200:(0~1,8)     		~1000:(0~1,4)
    ~1500:(0~1,8)
    * Ungere Nu este necesar
    Diametru racordare Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *Dacă este necesară lubrifierea, utilizați ulei pentru turbine nr. 1 ISOVG32.

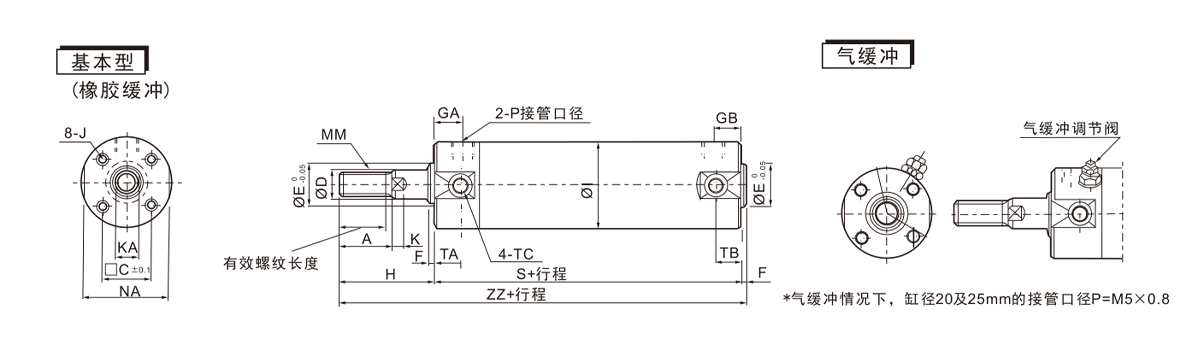

  • Diametrul cilindrului (mm) Raza de deplasare (mm) Lungimea efectivă a firului A □C OD ØE F GA GB I J K KA MM NA P S TA TB TC H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0,7  adânc7 4 6 M8×1,25 24 *1/8 69 11 11 M5×0,8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0,8  Deep7.5 5.5 8 M10×1,25 29 *1/8 69 11 11 M6×0,75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0,8  Deep8 5.5 10 M10×1,25 35.5 1/8 71 11 10 M8×1.0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  Adânc12 6 14 M14×1,5 44 1/8 78 12 10 M10×1,25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1,25  Deep16 7 18 M18×1,5 55 1/4 90 13 12 M12×1,25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1,5  Adâncime16 7 18 M18×1,5 69 1/4 90 13 12 M14×1,5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1,5  Adâncime22 10 22 M22×1,5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1,75  Adâncime22 10 26 M26×1,5 100 1/2 108 - - 71 182

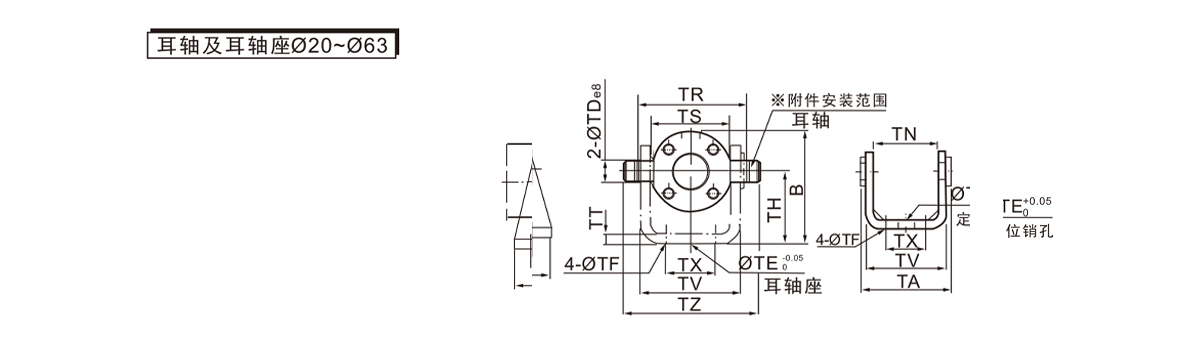

    Diametrul cilindrului (mm) Axa urechii Scaun arbore ureche
    Numărul piesei ØTDeB Numărul piesei B TB ØTE ØTF TH TR TS TT TV TW TX TY TZ
    20 CG-T020 8 -0,025
    -0,047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0,025
    -0,047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0,032
    -0,059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0,032
    -0,059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0,032
    -0,059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0,032
    -0,059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

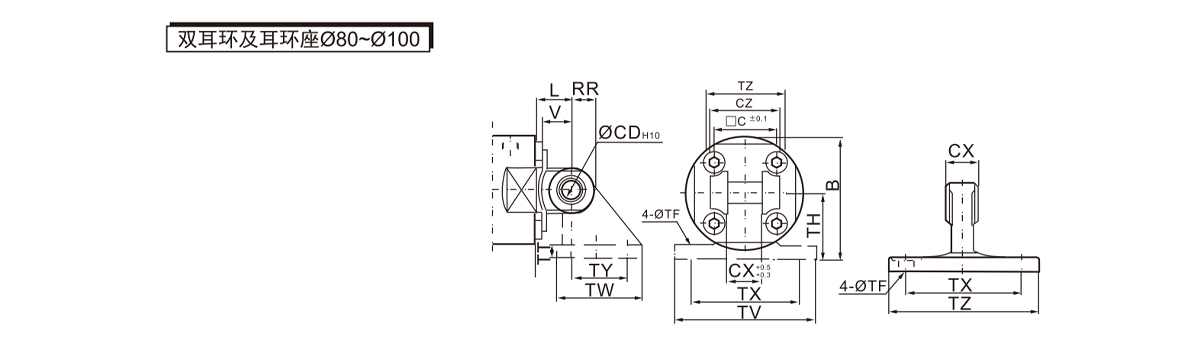

    Diametrul cilindrului (mm) Cercei dubli Suport pentru cercei
    Numărul piesei ØCD  H10 CX CZ L RR V Numărul piesei ØTF TH TT TV TW TX TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

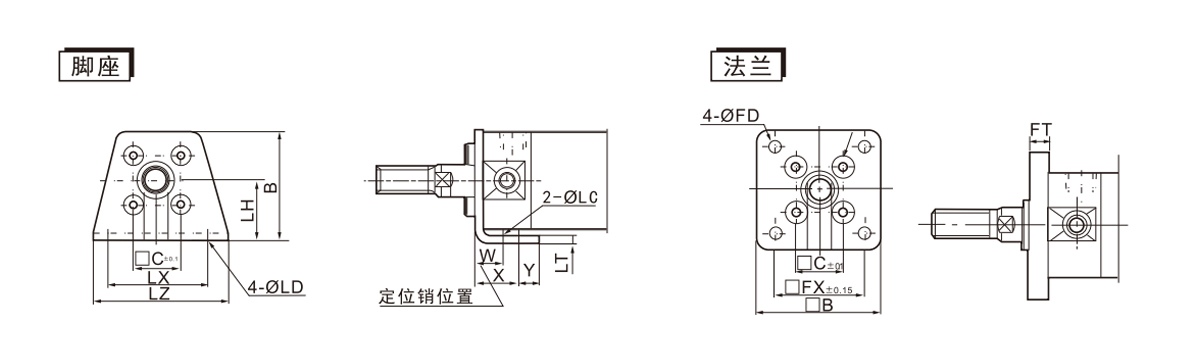

    Diametrul cilindrului (mm) Suport pentru picioare Flanșă
    Numărul piesei ØLC ØLD LH LT LX LZ B W X Y Numărul piesei □B □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

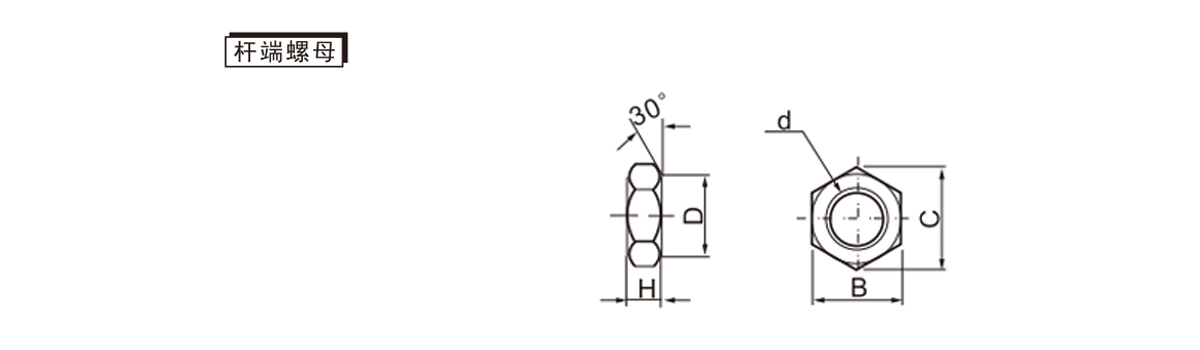

    Diametrul cilindrului (mm) Piuliță de capăt de tijă
    Numărul piesei d H B C D
    20 NT-02 M8×1,25 5 13 15 12.5
    2.532 NT-03 M10×1,25 6 17 19.6 16.5
    40 NT-G04 M14×1,5 8 19 (21,9) 18
    5.063 NT-G05 M18×1,5 11 24 (27,7) 23
    80 NT-08 M22×1,5 13 32 (37,0) 31
    100 NT-10 M26×1,5 16 41 (47,3) 39

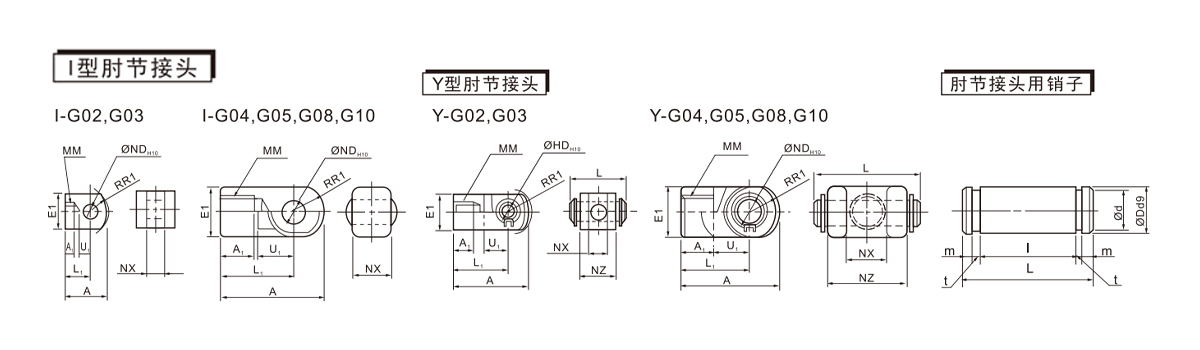

    Diametrul cilindrului (mm) Articulația cotului de tip I Conector cot tip Y Știftul articulației cotului
    Numărul piesei A A1 E1 L1 MM RR1 U1 ND H10 NX Numărul piesei A A1 E1 L1 MM RR1 U1 ND H10 NX NL L Numărul piesei ØDd9 L od I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0,2
    -0,4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0,2
    -0,4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1,5 12 14 10 0.058
    0     		18 -0,3
    -0,5     		Y-G04 42 16 φ20 30 M14×1,5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1,5 16 20 14 0.070
    0     		22 -0,3
    -0,5     		Y-G05 56 20 φ28 40 M18×1,5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1,5 21 27 18 0.070
    0     		28 -0,3
    -0,5     		Y-G08 71 23 φ38 50 M22×1,5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1,5 24 31 22 0.084
    0     		32 -0,3
    -0,5     		Y-G10 79 24 φ44 55 M26×1,5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Știfturile folosite pentru articulațiile cotului cilindrilor Ø80 și Ø100 sunt aceleași cu cele utilizate pentru inelele duble pentru urechi.
