Mini cilindru din aliaj de aluminiu din seria MAL Furnizori

Acasă / Produse / Cilindru de aer / Mini cilindru / Mini cilindru din aliaj de aluminiu din seria MAL

Mini cilindru din aliaj de aluminiu din seria MAL Mini cilindru din aliaj de aluminiu din seria MAL Mini cilindru din aliaj de aluminiu din seria MAL
  • Mini cilindru din aliaj de aluminiu din seria MAL
  • Mini cilindru din aliaj de aluminiu din seria MAL
  • Mini cilindru din aliaj de aluminiu din seria MAL
Mini cilindru

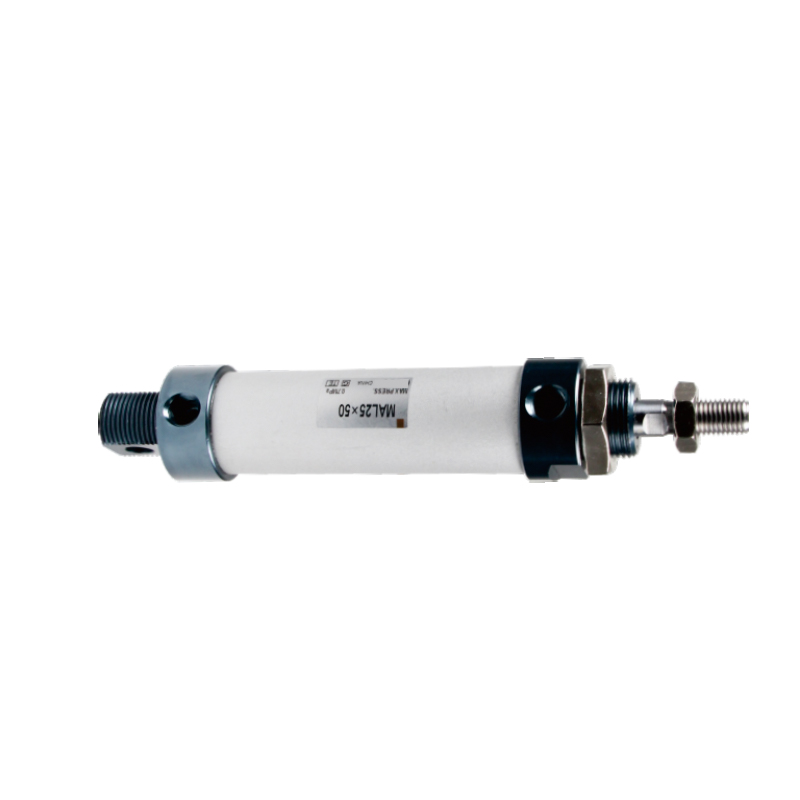

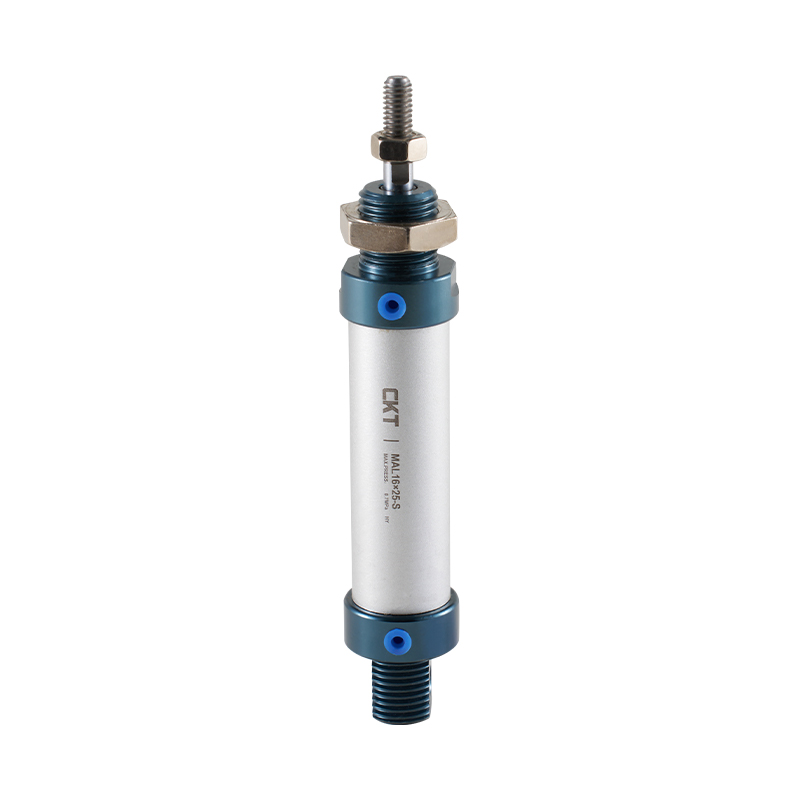

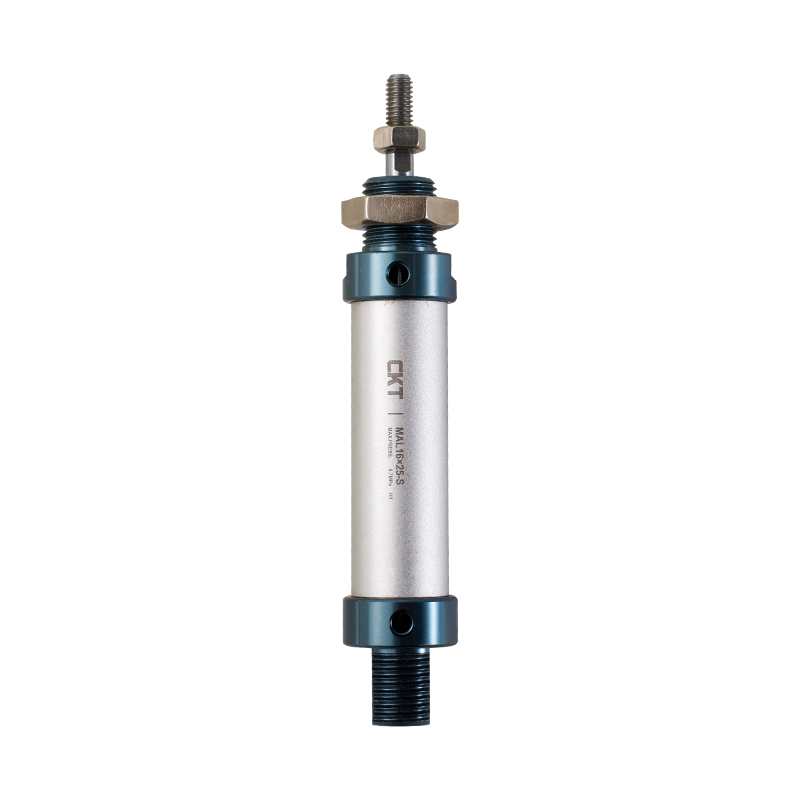

Mini cilindru din aliaj de aluminiu din seria MAL

1. Implementați standardele companiei și utilizați corp cilindric din aluminiu cu tub rotund;
2. Capacele din față și din spate sunt conectate la tubul cilindrului prin filete;
3. Garnitura pistonului adoptă o structură de etanșare în două sensuri cu formă specială, cu dimensiune compactă și funcție de stocare a uleiului;
4. Capacul frontal adoptă ghidaj de rulment auto-lubrifiant cu o bună lubrifiere și performanță de ghidare;
5. O varietate de forme de capac din spate fac instalarea cilindrului mai convenabilă;
6. Cilindri cu diverse specificații și accesorii de instalare a cilindrului sunt disponibile pentru a alege clienții.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Mini cilindru din oțel inoxidabil seria MI
URMĂTORUL:Mini cilindri din oțel inoxidabil din seria MA
  • Diametrul interior (mm) 20 25 32 40
    Tip de acțiune Seriile MSAL și MTAL Tip cu acțiune simplă
    Alte serii Tip alternativ
    Mediu de lucru Aer
    Interval de presiune Tip alternativ 0,1~1,0MPa(14~145Psi)
    Tip cu acțiune simplă 0,2~1,0MPa(28~145Psi)
    Rezistență la presiune garantată 1,5 MPa (215 Psi)
    Interval de temperatură de funcționare °C -20~70
    Gama de viteze de operare Tip cu acțiune simplă：50~800mm/s
    Tip reactiv: 30~800mm/s
    Interval de toleranță de călătorie 0~150 10 >150*1,4
    Tip tampon Tampă de protecție
    *Diametrul de preluare PT1/8 PT1/4
    *Tipurile de filet NPT și G sunt disponibile pentru conexiune. Vă rugăm să selectați.

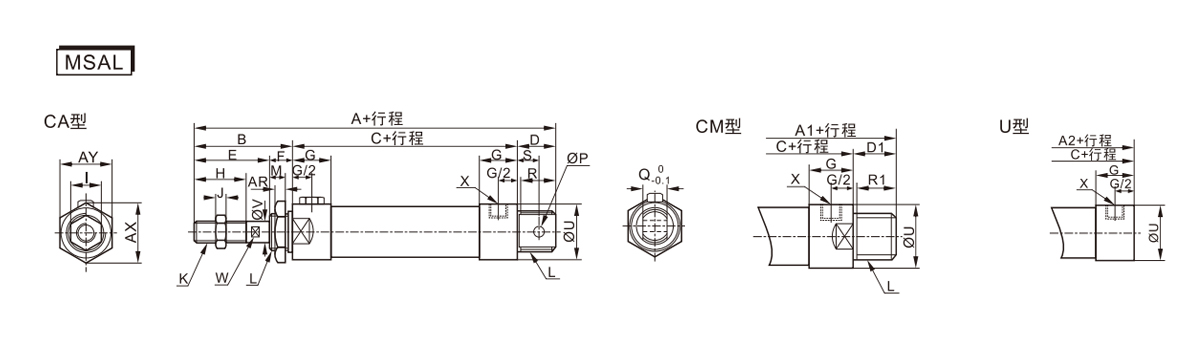

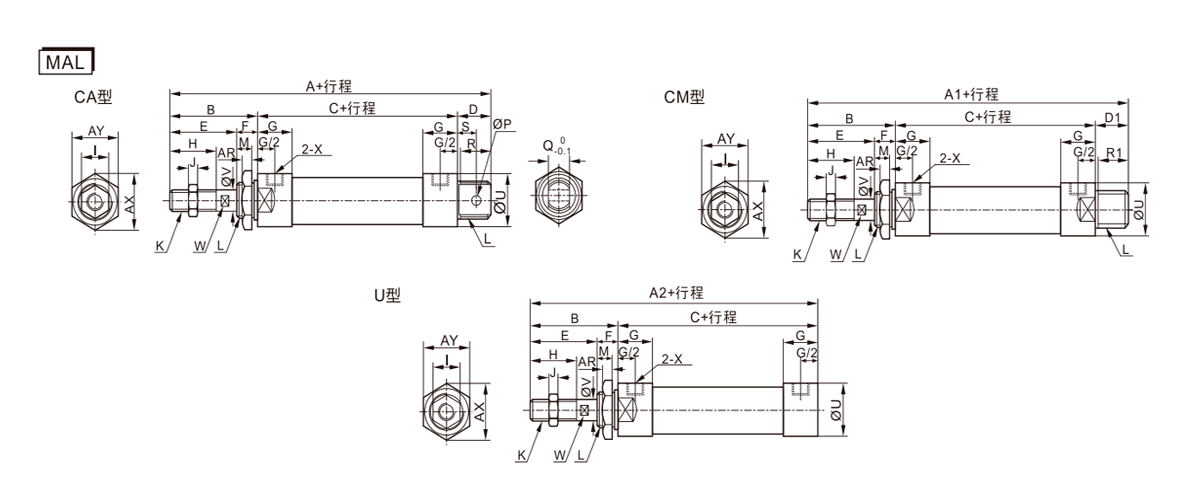

  • Diametrul cilindrului/simbol A A1 A2 B C D D1 E F G H I J K L M P Q R R1 S U V W X AR AX AY
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 M6×1 M16×1,5 14 6 12 16 12 10 22 9 6 PTM5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 M8×1,25 M22×1,5 10 8 16 19 12 12 29 8 0 PT1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 14 12 34 10 8 PT1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 14 15 39.5 12 10 PT1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 M12×1,25 M30×2.0 12 12 20 25 14 15 49.5 16 14 PT1/4 9 47 41

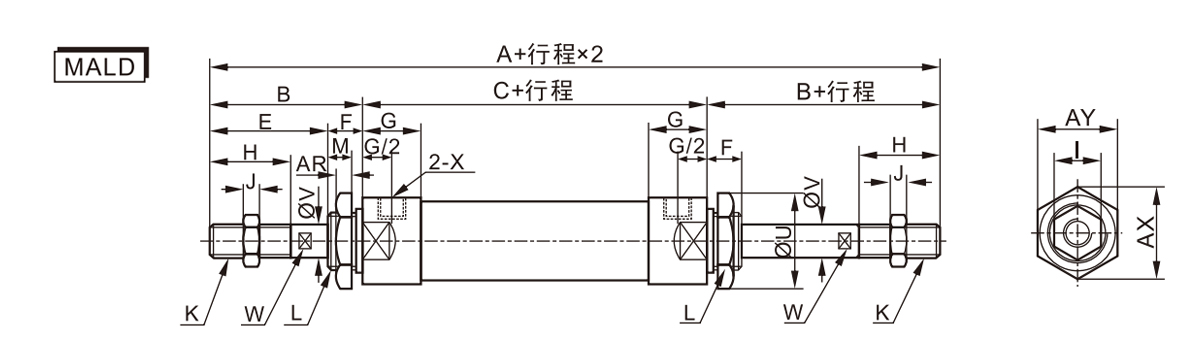

    Simbol A A1 A2 B C D D1 E F
    Alezaj/cursă 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

    Diametrul cilindrului/simbol G H 1 J K L M P Q R R1 S U V W X AR AX AY
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 10 12 29 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 12 34 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 12 15 39.5 12 10 PT1/8 8 37 32
    40 22 24 17 7 M12×1,25 M30×2.0 12 12 20 25 12 15 49.5 16 14 PT1/4 9 47 41

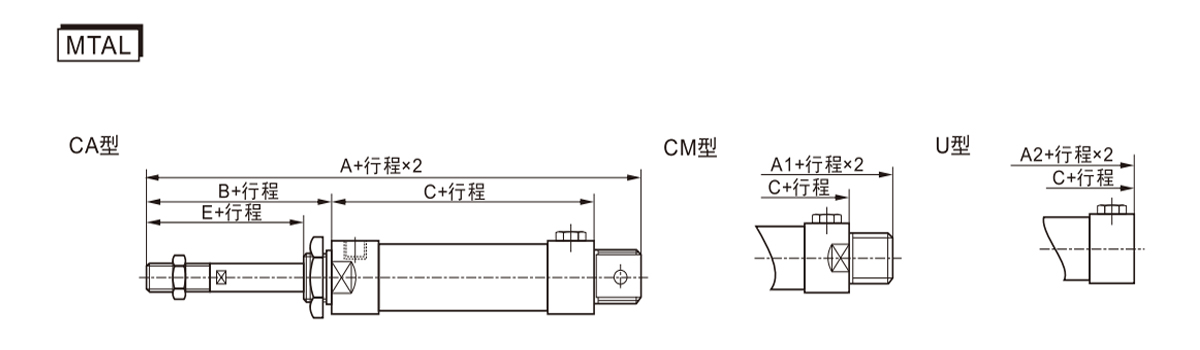

    Diametrul cilindrului/simbol A A1 A2 C
    Itinerar 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

    Diametrul cilindrului/simbol A B C E F G H I J K L M U V W X AR AX AY
    20 150 40 70 28 12 16 20 12 6 M8×1,25 M22×1,5 10 29 8 6 PT1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 M10×1,25 M22×1,5 12 34 10 8 PT1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 M10×1,25 M24×2.0 12 39.5 12 10 PT1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 M12×1,25 M30×2.0 12 49.5 16 14 PT1/4 9 47 41

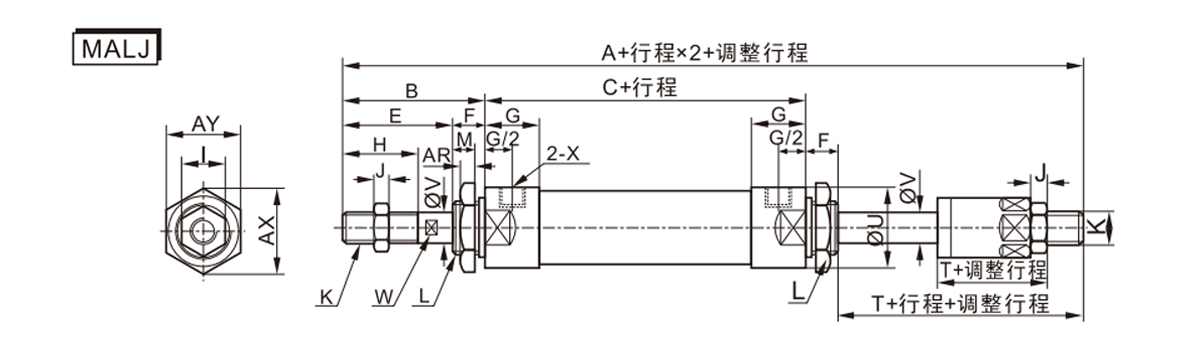

    Diametrul cilindrului/simbol A B C E F G H I J K L M T U V W X AR AX AY
    20 147 40 70 28 12 16 20 12 6 M8×1,25 M22×1,5 10 25 29 8 6 PT1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 M10×1,25 M22×1,5 12 27 34 10 8 PT1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 M10×1,25 M24×2.0 12 27 39.5 12 10 PT1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 M12×1,25 M30×2.0 12 28 49.5 16 14 PT1/4 9 47 41

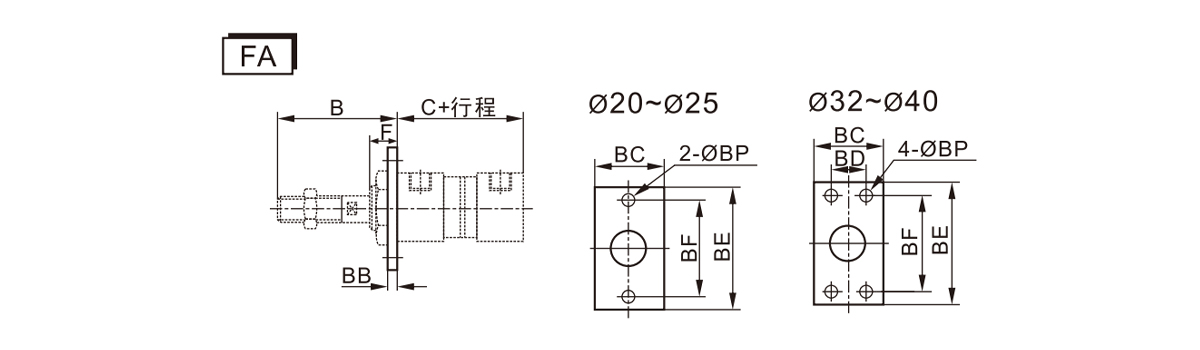

    Simbol B C
    (seria MAL)     		C (serie MSAL) BB î.Hr BD FI BF BP F
    Alezaj/cursă 0~50 51~100 101~150
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

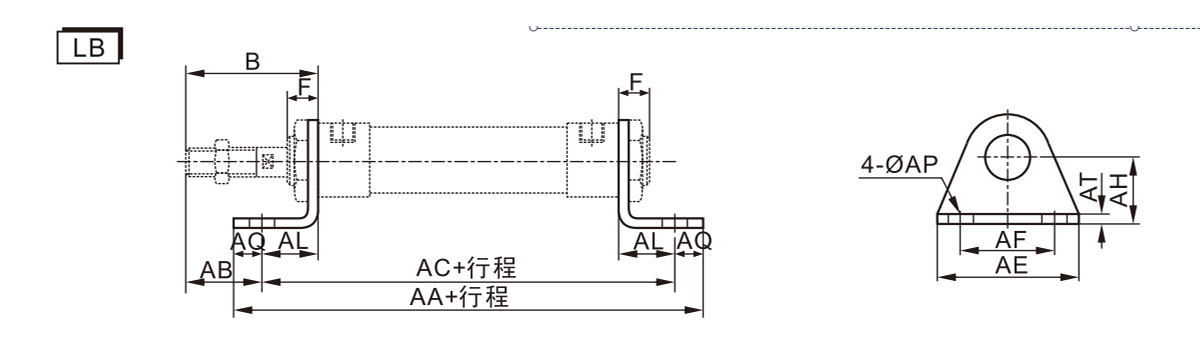

    Simbol B F AA
    (seria MAL)     		AA (seria MSAL) AB AC
    (seria MAL)     		AC (seria MSAL) AE AF AL AQ AP AT AH
    Alezaj/cursă 0~50 51~100 101~150 0~50 51~100 101~150
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

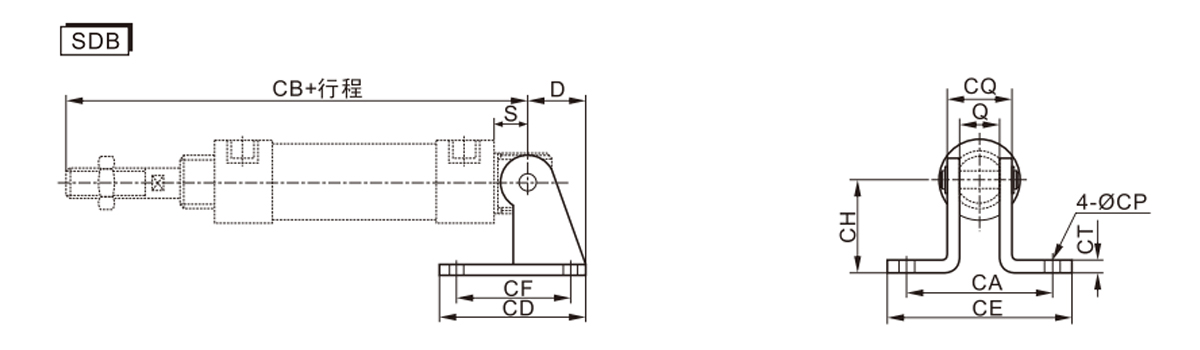

    Simbol D S Q CA CB
    (seria MAL)     		CB (seria MSAL) CD CE CF CH CT CP CQ
    Alezaj/cursă 0~50 51~100 101~150
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
