Mini cilindri din oțel inoxidabil din seria MA Furnizori

Acasă / Produse / Cilindru de aer / Mini cilindru / Mini cilindri din oțel inoxidabil din seria MA

Mini cilindri din oțel inoxidabil din seria MA Mini cilindri din oțel inoxidabil din seria MA
  • Mini cilindri din oțel inoxidabil din seria MA
  • Mini cilindri din oțel inoxidabil din seria MA
Mini cilindru

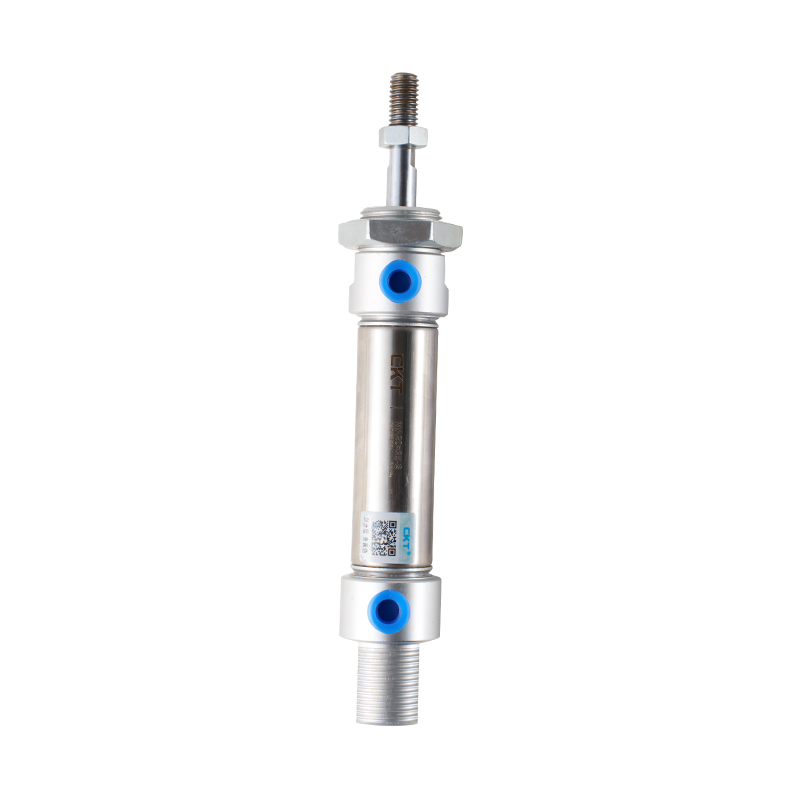

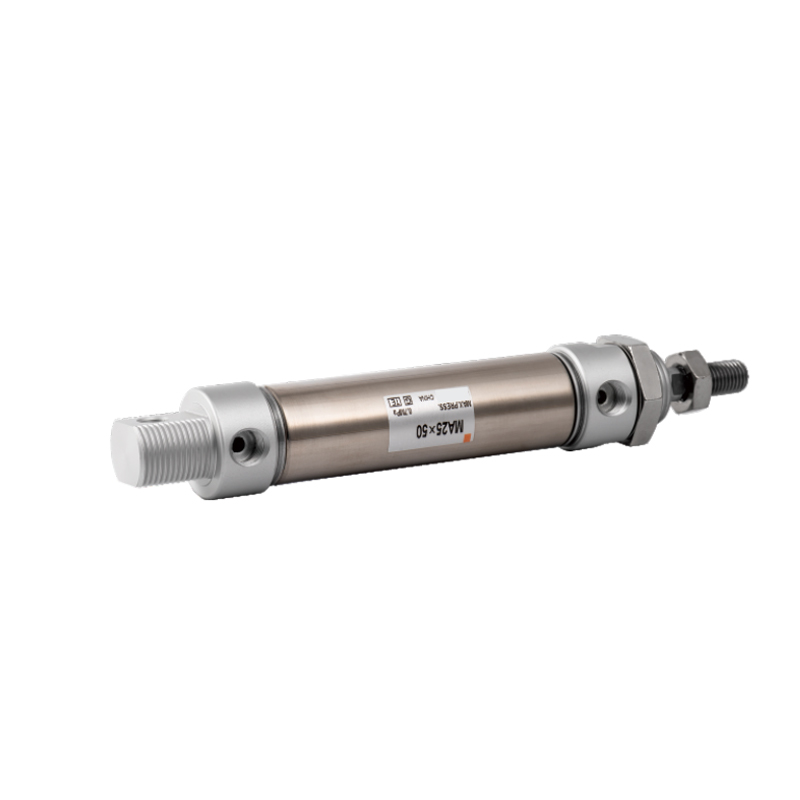

Mini cilindri din oțel inoxidabil din seria MA

1. Garnitura pistonului adoptă o structură de etanșare în două sensuri cu formă specială, cu dimensiune compactă și funcție de stocare a uleiului;
2. Capacele din față și din spate sunt echipate cu plăcuțe anti-coliziune fixe pentru a reduce impactul invers al cilindrului;
3. O varietate de forme de capac din spate fac instalarea cilindrului mai convenabilă;
4. Capacele din față și din spate și corpul cilindrului din oțel inoxidabil adoptă o structură de rulare nituită cu conexiune fiabilă;
5. Corpul cilindrului adoptă țeavă din oțel inoxidabil de înaltă precizie cu rezistență ridicată și rezistență la coroziune;
6. Cilindri cu diverse specificații și accesorii de instalare a cilindrilor sunt disponibile pentru a alege clienții;
7. Toți cilindrii din această serie sunt atașați cu magneți.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Mini cilindru din aliaj de aluminiu din seria MAL
URMĂTORUL:Mini cilindru din oțel inoxidabil seria CM2 (cu acțiune simplă)
  • Diametrul interior (mm) 16 20 25 32 40 50 63

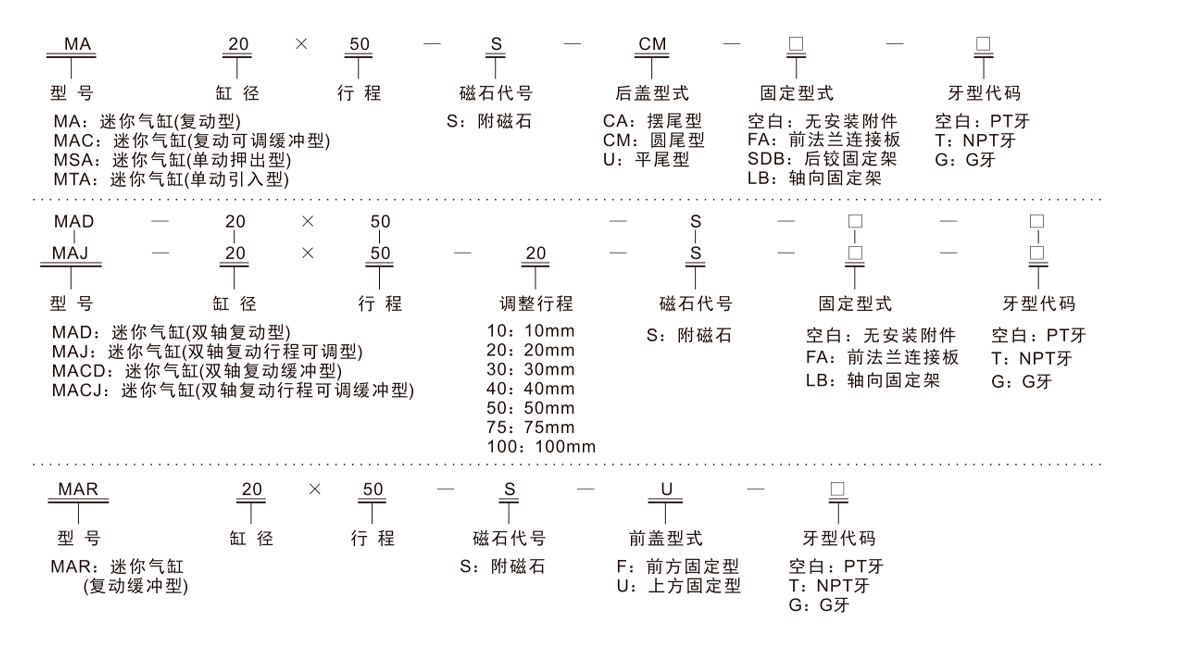

    Tip de acțiune MSAI  MTA Tip cu acțiune simplă -
    MAR - Tip alternativ
    MAI  MADI  MAJ Tip alternativ -
    MACI  MACDI   MACJ - Tip de amortizare cu dublă acțiune
    mediu de lucru aer
    Interval de presiune de operare Tip alternativ 0,1~1,0MPa(15~145Psi)
    Tip cu acțiune simplă 0,2~1,0MPa(28~145Psi)
    Rezistență la presiune garantată 1,5 MPa (215 Psi)
    Interval de temperatură de funcționare °C -20~70
    Gama de viteze de operare Tip cu acțiune simplă:50~800mm/s
    Tip recurent: 30~800mm/s
    Interval de toleranță de călătorie 0~150*10        >150 14
    Tip tampon Seria C-MAC, C-MACD, C-MACJ: Buffering reglabil;
    Alte serii: Tampoane anti-coliziune
    *Diametrul de preluare M5×0,8 PT1/8 PT1/4
    *Tipurile de filet NPT și G sunt disponibile pentru conexiune.

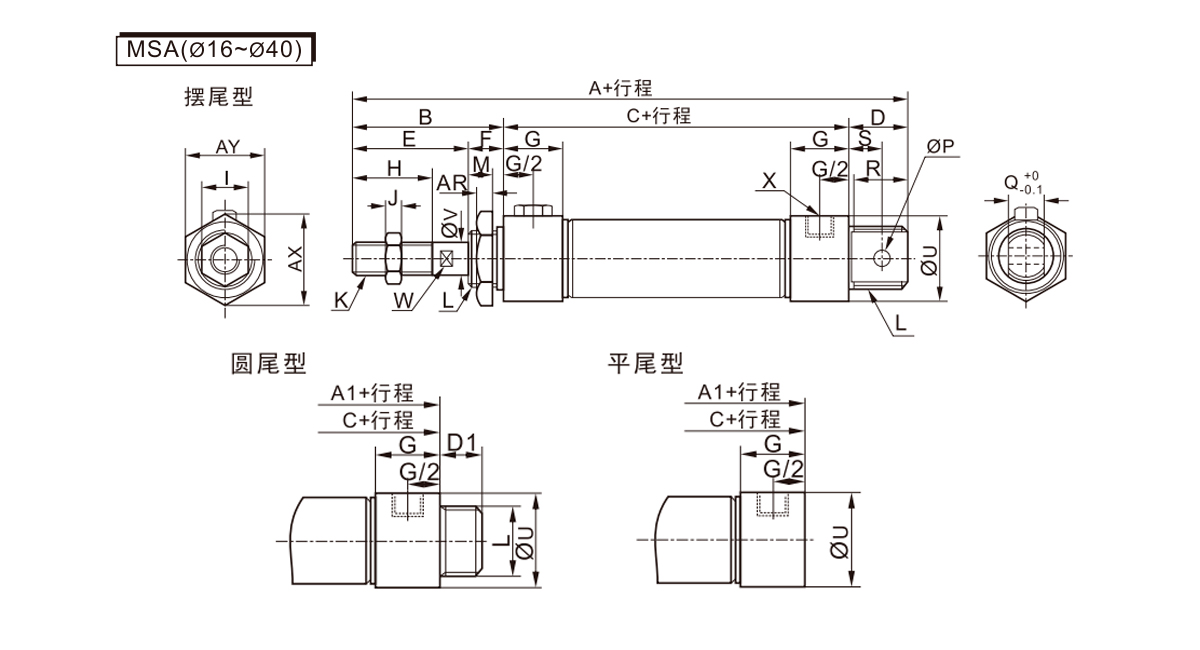

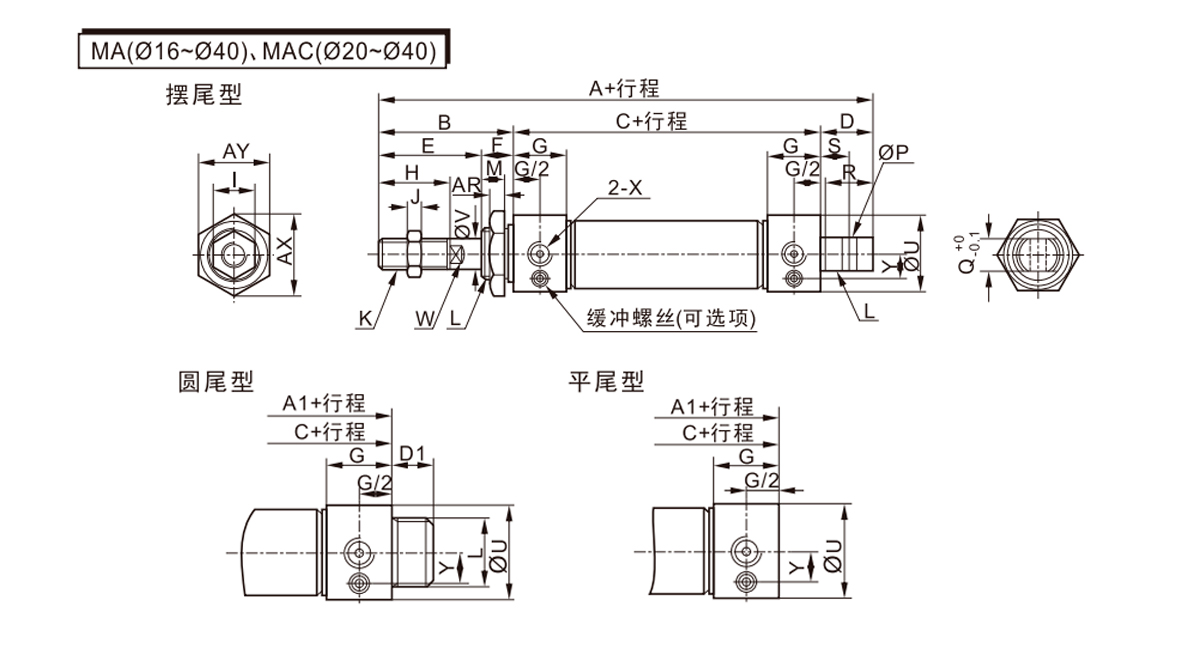

  • Diametru interior/simbol A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR AX AY Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 8 M5×0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

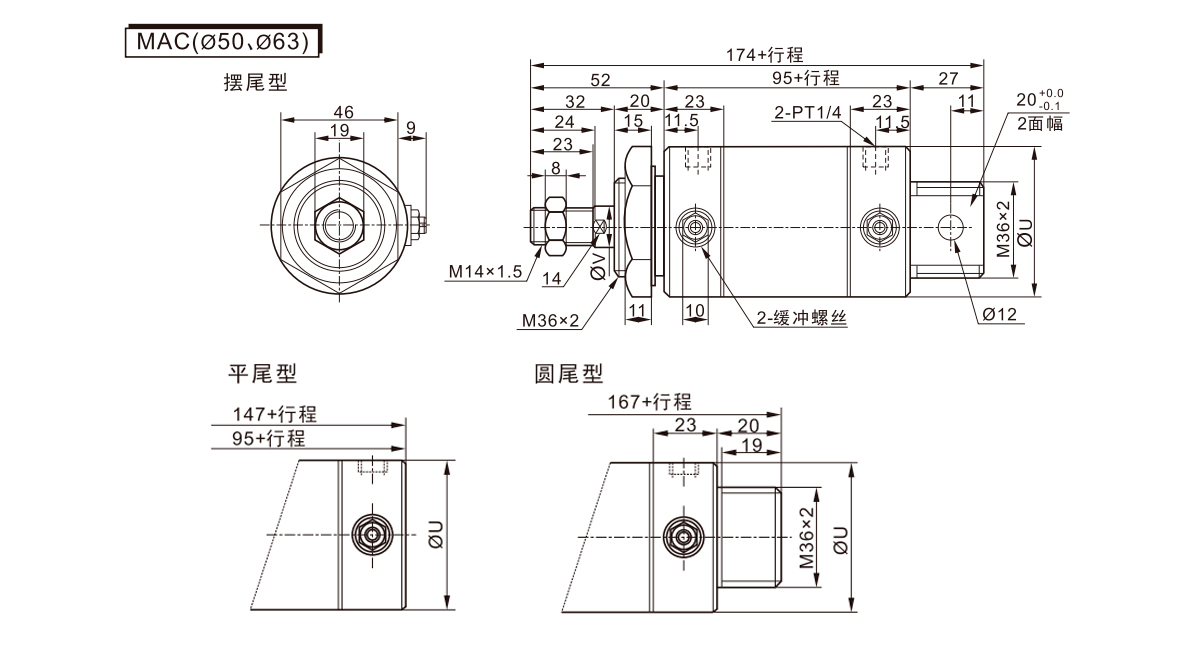

    Diametrul cilindrului/simbol U V
    50 53 16
    63 67 16

    Simbol A A1 B C D D1 E F G H I
    Diametru interior/cursă ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Diametru interior/simbol J K L M P Q R S U V W X AR AX AY
    16 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 5 25 22
    20 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1,25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

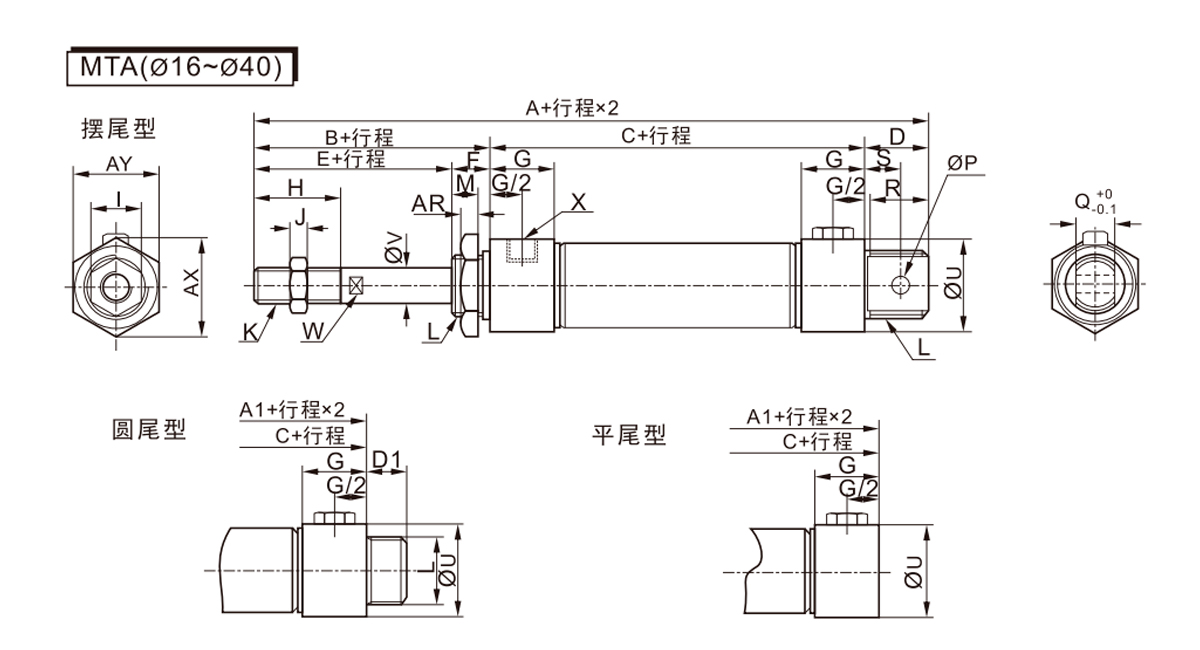

    Simbol A A1 B C D D1 E F
    Diametru interior/cursă ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Diametru interior/simbol G H I J K L M P Q R S U V W X AR AX AY
    16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 6 25 22
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

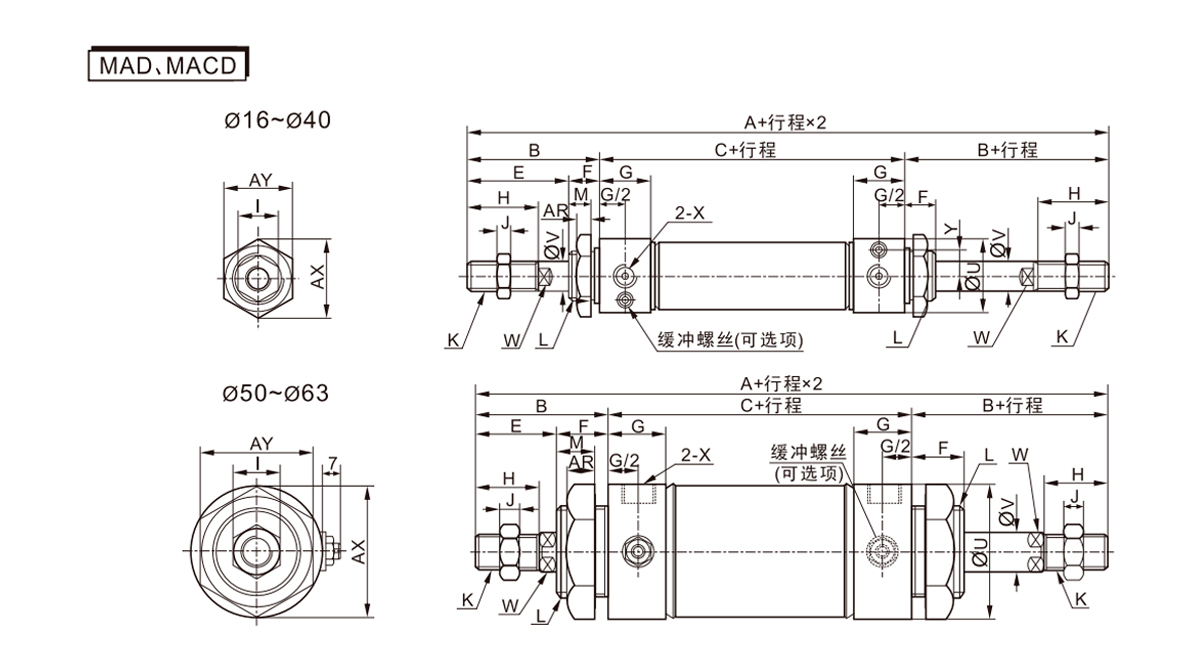

    Diametru interior/simbol A B C E F G H I J K L M U V W X AR AX AY Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1,25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1,25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2.0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2.0 15 67 16 14 PT1/4 11 53 46 -

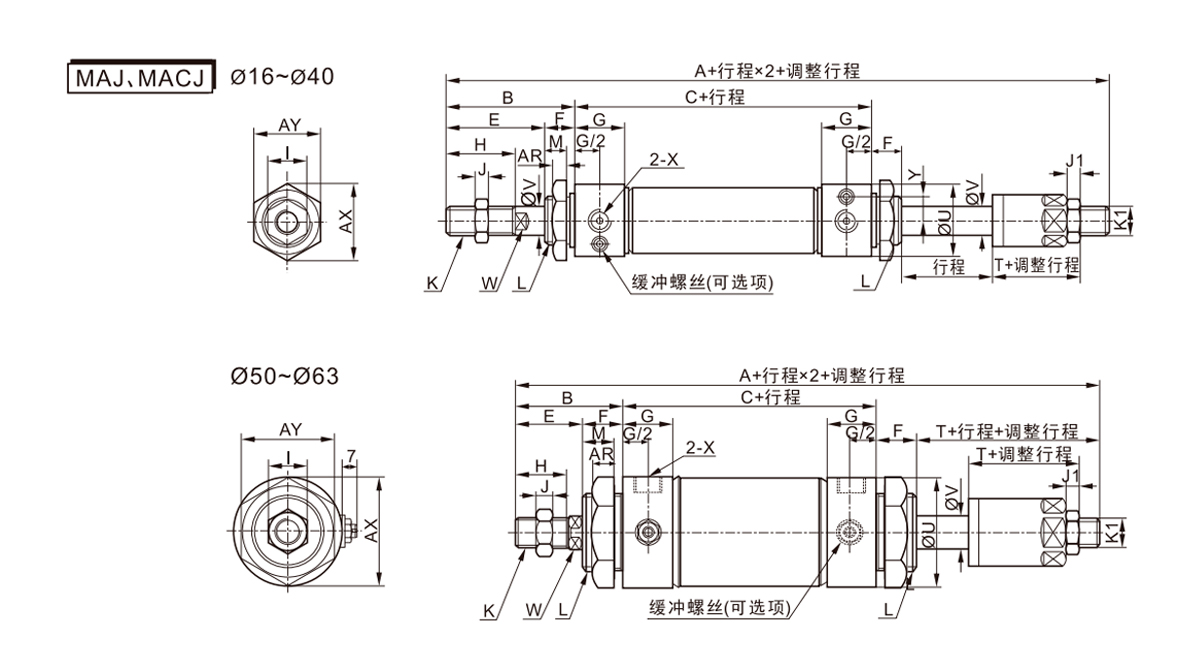

    Diametru interior/simbol A B C E F G H I J J1 K K1 L M U V W X AR AX AY Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1,25 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1,25 M12×1,25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2.0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2.0 15 67 16 14 PT1/4 11 53 46 - 28

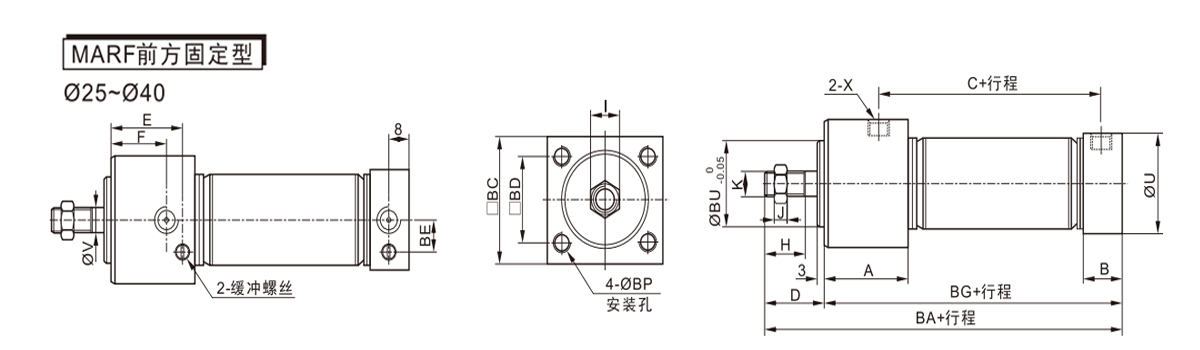

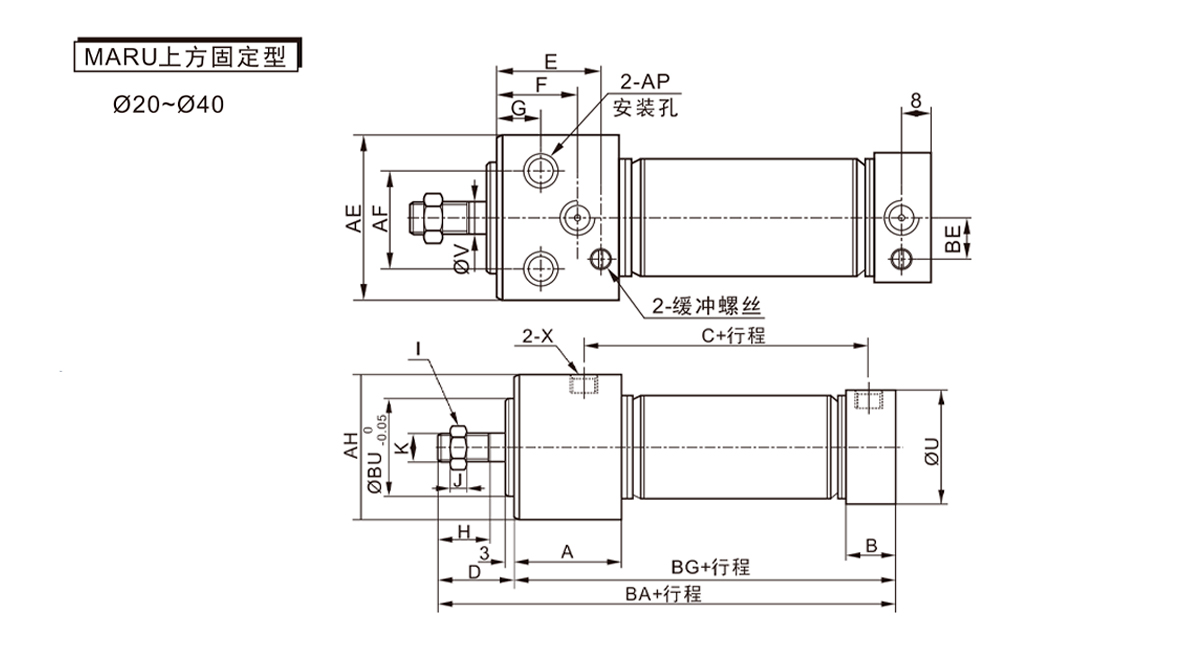

    Diametru interior/simbol A B C D E F G H I J K U V X AE AF AP AH BA FI BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1,25 27 8 PT1/8 33.5 21 Ø9,5
    Adâncime 6,5
    Orificiu traversant: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1,25 30 10 PT1/8 39 25 Ø11,0
    Adâncime 7,5
    Orificiu traversant: Ø6,6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1,25 35 12 PT1/8 47 30 Ø14,0
    Adâncime 10
    Orificiu traversant: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1,5 41.6 16 PT1/8 58.5 38 Ø17,5
    Adâncime 12,5
    Orificiu traversant: Ø11     		52.3 132.6 15 97.6 32

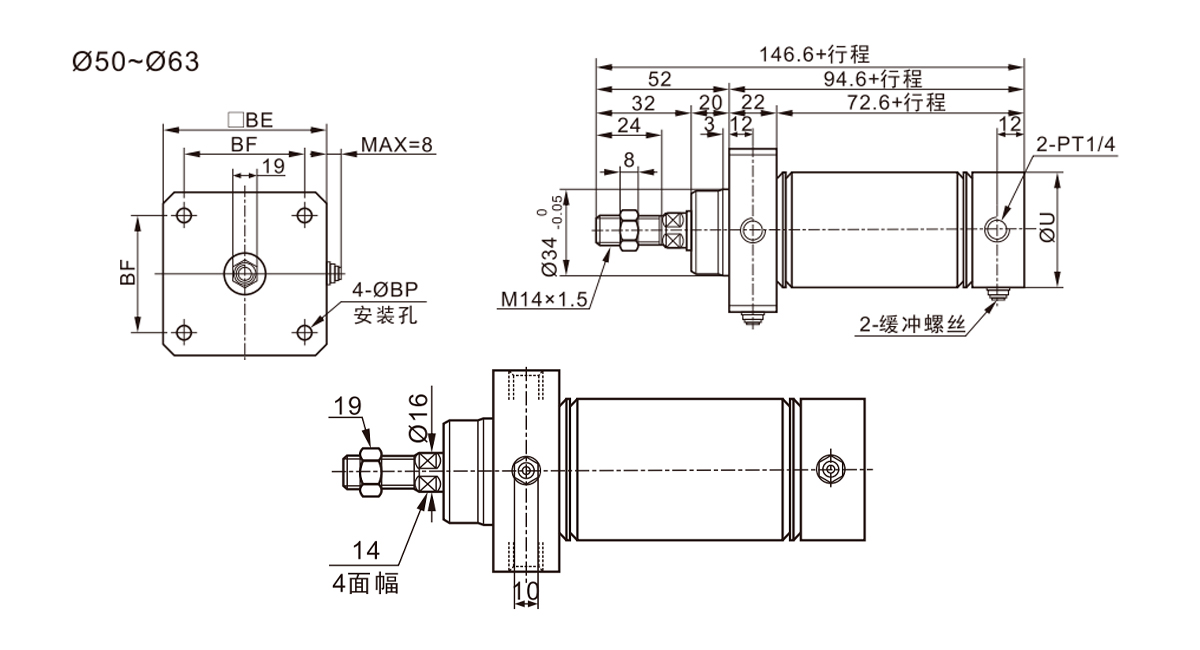

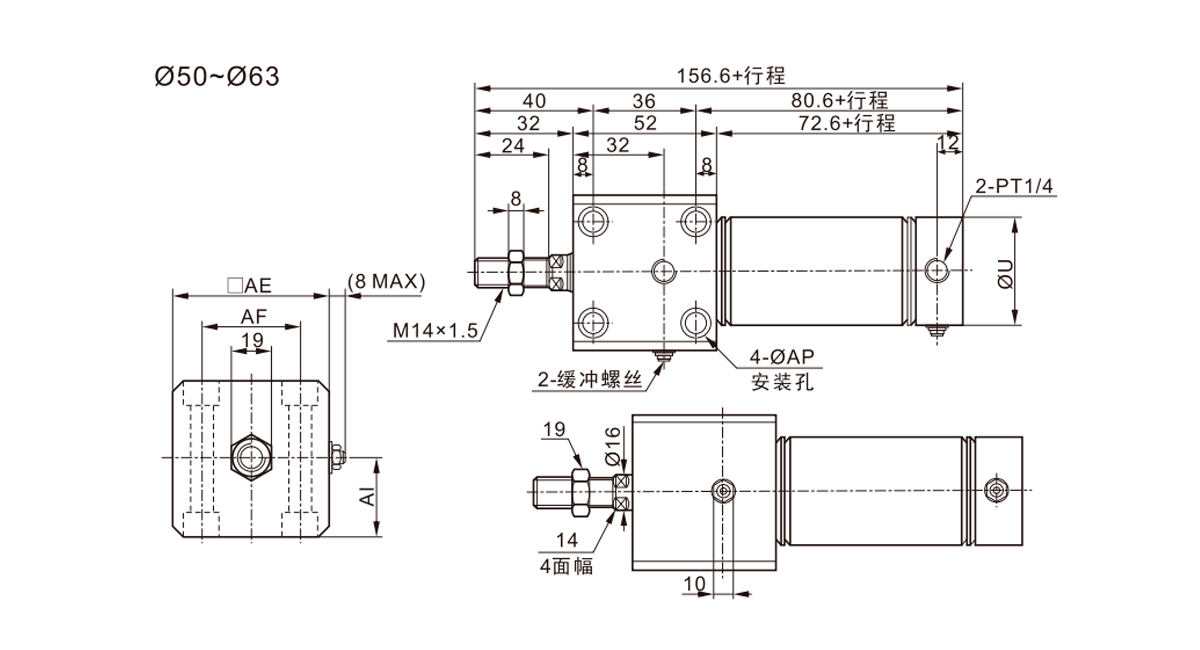

    Diametru interior/simbol U AE AF Al AP
    50 53 62 44 31 Bilateral: 011,0 dp 6,5
    Orificiu traversant: 06.6
    63 67 74 48 37 Face-verso: Ø14,0 dp 8,5
    Orificiu traversant: Ø9,0

    Diametru interior/simbol A B C D E F H 1 J K U V X BA î.Hr BD FI BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8×1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0,8 adâncime9 20
    25 29 16 59 33 24 22 22 17 9 M10×1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1,0 adâncime11 26
    32 29 16 59 33 25 22 22 17 6 M10×1,25 35 12 PT1/8 122 42.5 30 12 89 M6×1,0 adâncime11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1,5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1,25 Deep14 32

    Diametru interior/simbol U FI BF BP
    50 53 62 48 6.6
    63 67 74 58 9

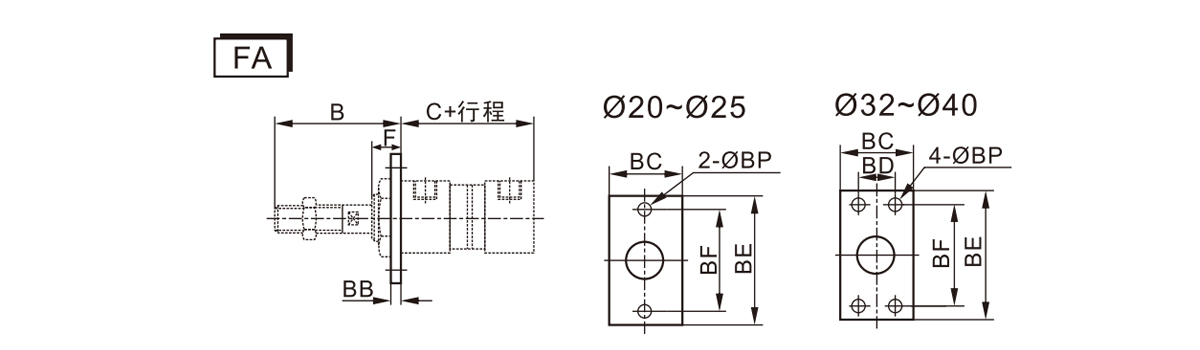

    Simbol B C (seria MA) C (seria MSA) BB î.Hr BD FI BF BP F
    Alezaj/cursă 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

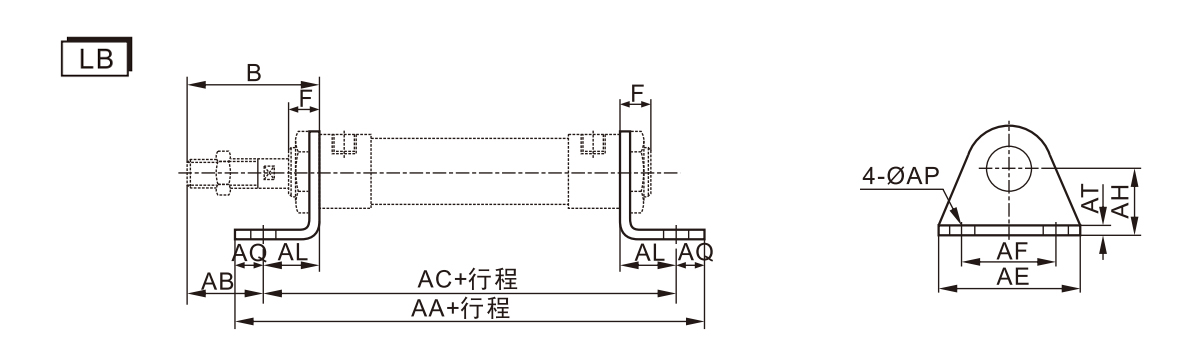

    Simbol B F AA (seria MA) AA (seria MSA) AB AC (seria MA) AC (seria MSA) AE AF AL AQ AP AT AH
    Alezaj/cursă 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

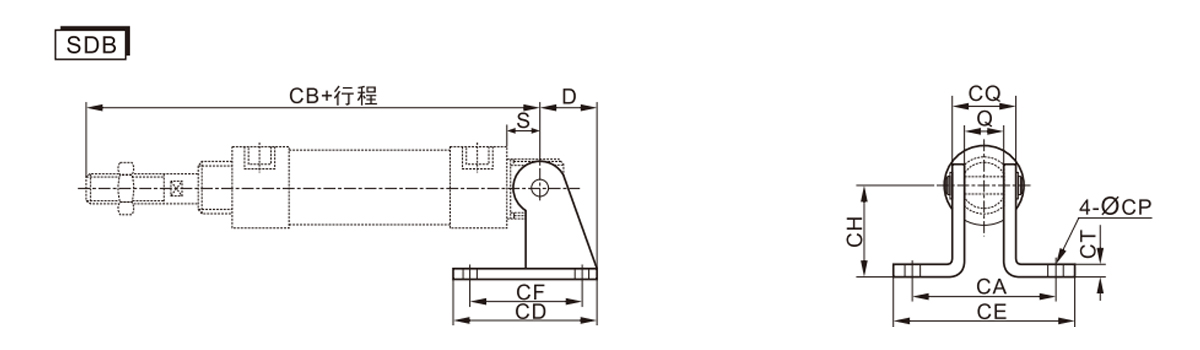

    Simbol D S Q CA CB (seria MA) CB (seria MSA) CD CE CF CH CT CP CQ
    Alezaj/cursă 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
