Mini cilindru din oțel inoxidabil seria CM2 (cu acțiune simplă)
  • Mini cilindru din oțel inoxidabil seria CM2 (cu acțiune simplă)
Mini cilindru

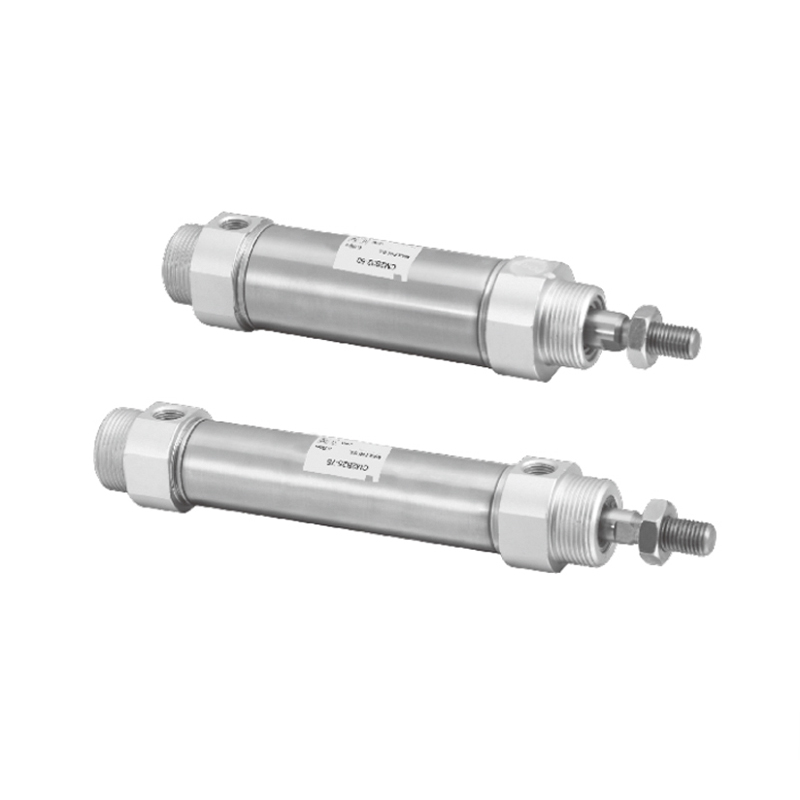

Mini cilindru din oțel inoxidabil seria CM2 (cu acțiune simplă)

Mini cilindru din oțel inoxidabil seria CM2 (cu acțiune simplă) este un mini cilindru din oțel inoxidabil cu un design sofisticat. Adoptă principiul de conducere cu acțiune simplă și este deosebit de potrivit pentru medii cu spațiu limitat și curate rezistente la coroziune. Miezul său se bazează pe pornirea și oprirea mediului de antrenare și pe arcul încorporat pentru a obține mișcarea direcțională și resetarea automată a tijei pistonului.

·Tija pistonului se extinde în timpul conducerii, iar arcul se resetează când presiunea este îndepărtată: Când mediul de antrenare acționează asupra cilindrului, acesta învinge forța arcului încorporată și împinge tija pistonului spre exterior pentru a lucra; odată ce mediul de antrenare este îndepărtat sau întrerupt, arcul comprimat eliberează imediat energia stocată, forțând tija pistonului să se retragă stabil și sigur în poziția inițială.
·Tija pistonului se contractă la deplasare, iar arcul se extinde la eliminarea presiunii: Când mediul de antrenare acționează asupra cilindrului, comprimă arcul încorporat și trage în același timp tija pistonului spre interior; după ce mediul de antrenare este îndepărtat sau întrerupt, forța de resetare a arcului domină, împingând activ tija pistonului spre exterior și revenind la starea inițială extinsă.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Mini cilindri din oțel inoxidabil din seria MA
URMĂTORUL:Mini cilindru din oțel inoxidabil seria CM2 (dublă acțiune)
  • Diametrul cilindrului (mm) 20 25 32 40
    Lichidul folosit Aer
    Mod de operare Cu acțiune simplă
    Presiune maximă de lucru 1,0 MPa
    Presiune minima de functionare 0,18 MPa (compresie cu arc), 0,23 MPa (extensie cu arc)
    Temperatura mediului și a fluidului Comutator nemagnetic: -10°C la 70°C, comutator magnetic: -10°C la 60°C
    Viteza pistonului 50~750mm/s
    Buffering Captuseala din cauciuc
    Toleranță de cursă (mm) 1.4
    0
    * Ungere Nu este necesar
    Diametru racordare Rc 1/8 1/8 1/8 1/4
    *Dacă este necesară lubrifierea, utilizați ulei pentru turbine nr. 1 ISOVG32.

  • Tabel cu model de întrerupător de călătorie/magnetic
    Diametrul cilindrului (mm) Cursa standard (mm) Comutator magnetic Model   Notă 1) Piesa de instalare Model   Nota 2) Model curea inel
    20 25,50,75,100,125,150 M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    Nota 1) Pentru specificațiile și caracteristicile comutatoarelor magnetice, consultați seria de comutatoare magnetice.
    Indicație lungime fir: Fără indicație - 0,5 m, L - 3 m, Z - 5 m
    Exemplu: M9N, M9NL.
    Nota 2) Piesele de montare și benzile inelare trebuie comandate și utilizate în combinație.

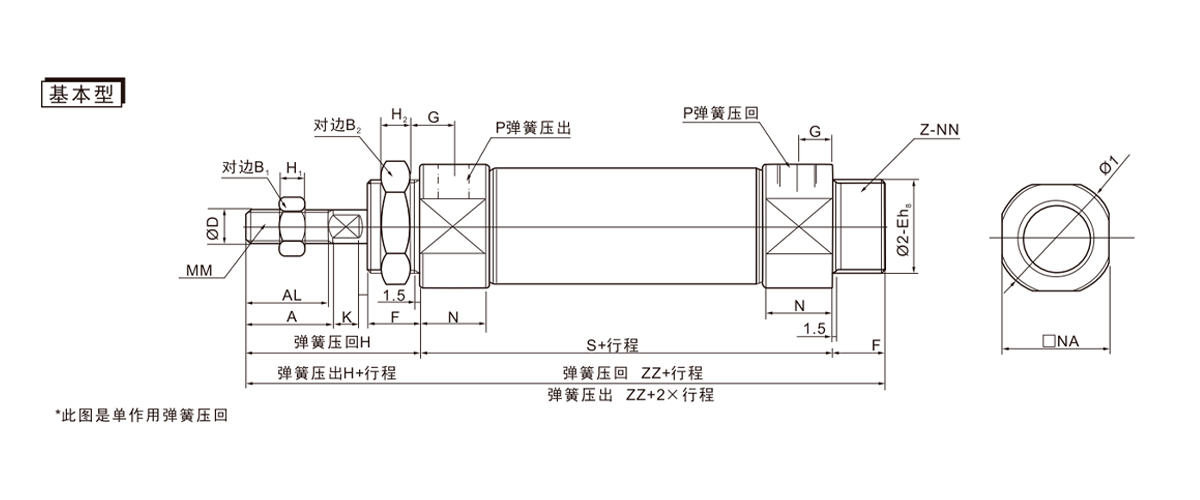

  • Diametrul cilindrului (mm) A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8
    -0,033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8
    -0,033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8
    -0,033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4
    -0,039

    Itinerar 1~50 51~100 101~150 151~200 201~250
    Diametrul cilindrului S ZZ S ZZ S ZZ S ZZ S ZZ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

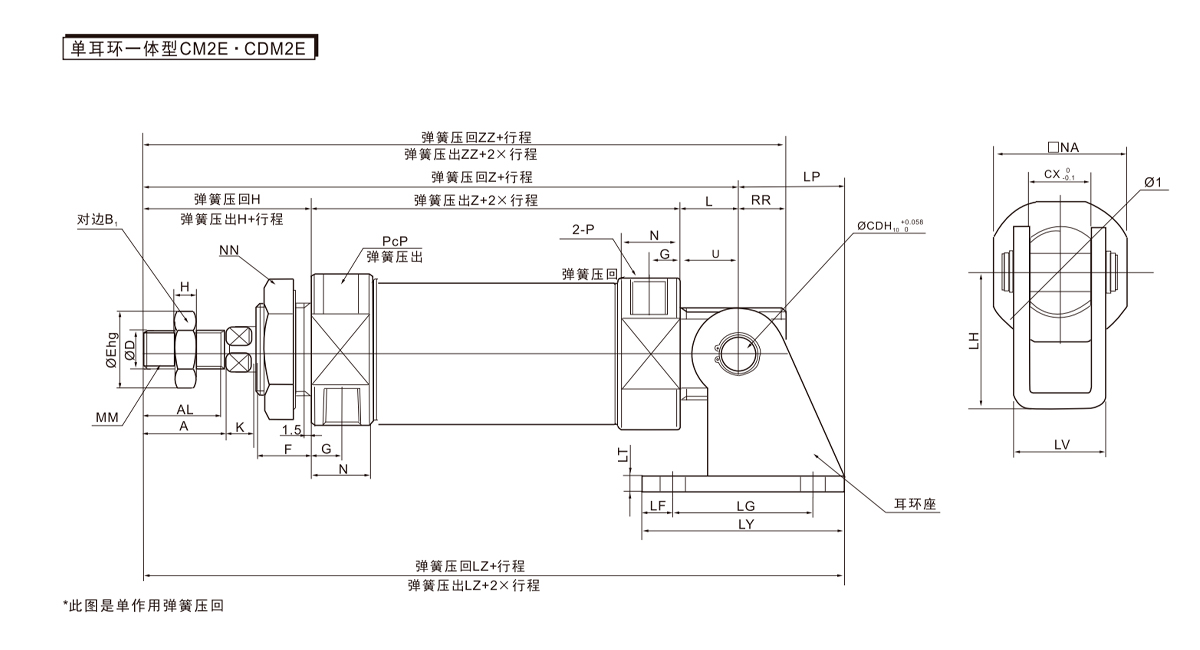

    Diametrul cilindrului (mm) A AL B1 CD CX D E F G H H1 I K L MM N NA NN P PR U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 11.5
    -0,033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 11.5
    -0,033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 14.5
    -0,033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 14.5
    -0,039

    Itinerar 1~50 51~100 101~150 151~200 201~250
    Diametrul cilindrului S Z ZZ S Z ZZ S Z ZZ S Z ZZ S Z ZZ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    Numărul piesei Diametrul cilindrului (mm) LD LF LG LH LP LT LV LY 1~50 51~100 101~150 151~200 201~250
    LZ LZ LZ LZ LZ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
