Mini cilindru din oțel inoxidabil seria CM2 (dublă acțiune) Furnizori

Acasă / Produse / Cilindru de aer / Mini cilindru / Mini cilindru din oțel inoxidabil seria CM2 (dublă acțiune)

Mini cilindru din oțel inoxidabil seria CM2 (dublă acțiune) Mini cilindru din oțel inoxidabil seria CM2 (dublă acțiune)
  • Mini cilindru din oțel inoxidabil seria CM2 (dublă acțiune)
  • Mini cilindru din oțel inoxidabil seria CM2 (dublă acțiune)
Mini cilindru

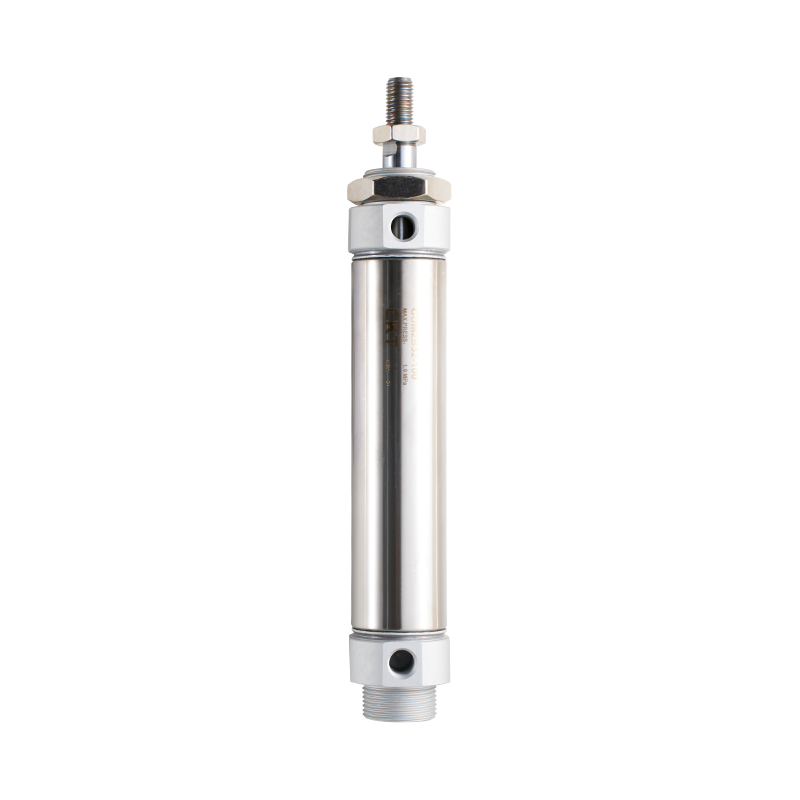

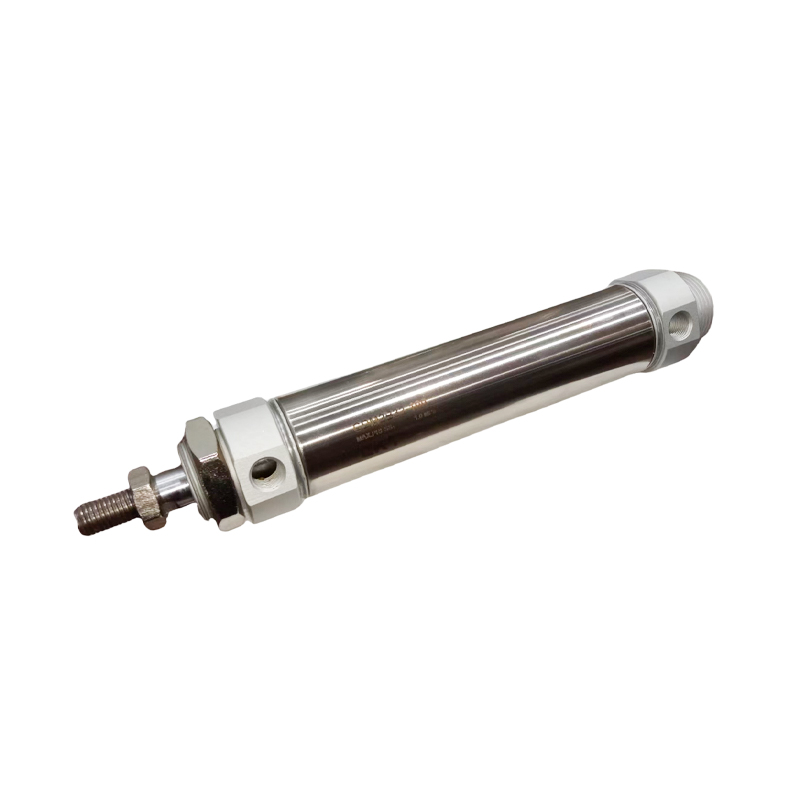

Mini cilindru din oțel inoxidabil seria CM2 (dublă acțiune)

Mini-cilindrul din oțel inoxidabil seria CM2 (dublă acțiune) este un actuator compact din oțel inoxidabil conceput pentru condiții de lucru cu spațiu limitat. Are o forță motrice cu dublă acțiune, ținând cont de rezistența la coroziune și rezistența structurală și este potrivită pentru scenarii de automatizare cu cerințe ridicate de rezistență la mediu și fiabilitate.

Caracteristici de bază:
· Adaptabilitate dublă a tamponului: tamponul de aer și tamponul de cauciuc sunt disponibile în configurații duale pentru a îndeplini cerințele de frânare finală ale diferitelor condiții de încărcare.
· Structură ușoară rezistentă la coroziune: Capacele din aluminiu din față și din spate reduc greutatea totală, iar cilindrul din oțel inoxidabil oferă o barieră de bază anti-rugină și coroziune.
·Toleranță de bază la coroziune: mențineți funcționarea stabilă în medii care conțin ceață slabă acidă/alcalină, umiditate sau expunere ușoară la substanțe chimice.
·Interfață de instalare modulară: acceptă o varietate de accesorii standard de instalare (cum ar fi trunions, picioare, flanșe etc.), care pot fi combinate în mod flexibil în funcție de aspectul spațiului echipamentului.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Mini cilindru din oțel inoxidabil seria CM2 (cu acțiune simplă)
URMĂTORUL:Mini cilindru din oțel inoxidabil seria CJ2 (cu acțiune simplă)
  • Diametrul cilindrului (mm) 20 25 32 40
    Lichidul folosit Aer (fara ulei*)
    Mod de operare Cu dublă acțiune
    Presiune maximă de lucru 1.0MPa
    Presiune minima de functionare 0,05 MPa
    Temperatura mediului și a fluidului Comutator nemagnetic: -10°C la 70°C, comutator magnetic: -10°C la 60°C
    Viteza pistonului 50~750 mm/s
    Buffering Amortizare din cauciuc/amortizare cu aer
    Toleranța lungimii cursei (mm) 1.40
    * Ungere Nu este necesar
    Diametru racordare (Rc) 1/8 1/8 1/8 1/4
    *Dacă este necesară lubrifierea, utilizați ulei pentru turbine nr. 1 ISOVG32.

  • Tabel cu model de întrerupător de călătorie/magnetic
    Diametrul cilindrului
    (mm)     		Cursa standard
    (mm) Nota 1     		Comutator magnetic Model Nota 2) Piesa de instalare Model  Notă 3 Model curea inel
    20 25,50,75,100,
    125.150.200,
    250.300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Nota 1) Sunt disponibile opțiuni de călătorie non-standard.
    Nota 2) Pentru specificațiile și caracteristicile comutatoarelor magnetice, consultați seria de comutatoare magnetice.
    Marcaje pentru lungimea firului: Fără marcare - 0,5 m, L - 3 m, Z - 5 m. Exemplu: M9N, M9NL.
    Notă 3) Piesele de montare și cureaua inelară Modelele trebuie comandate împreună pentru utilizare.

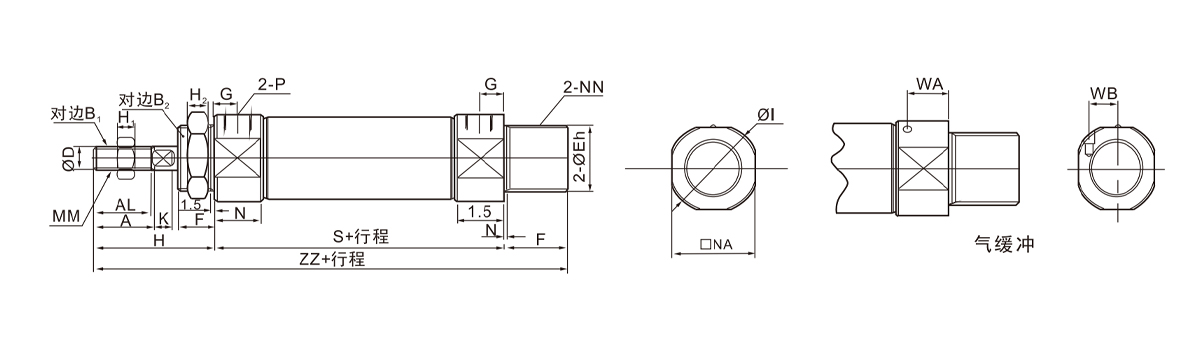

  • Diametrul cilindrului Itinerarul călătoriei A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

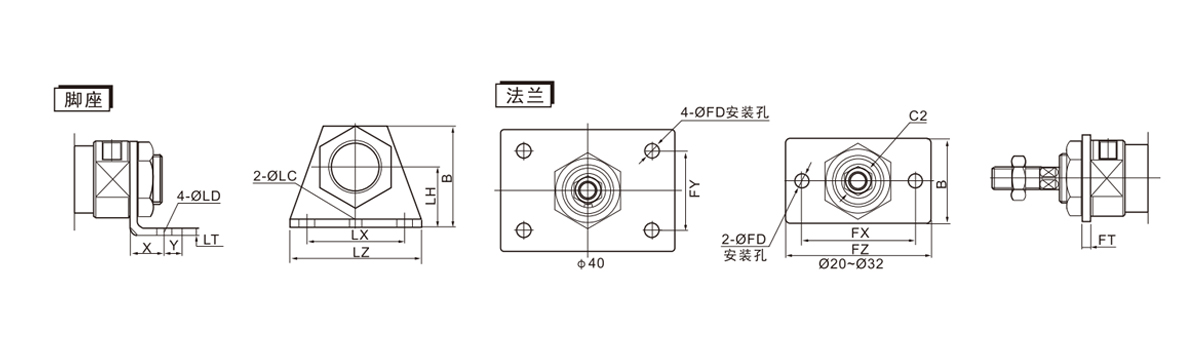

    Diametrul cilindrului aplicabil
    (mm)     		Suport pentru picioare Flanșă
    Numărul piesei X Y ØLD ØLC LX LZ LH LT B Numărul piesei FD FY FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

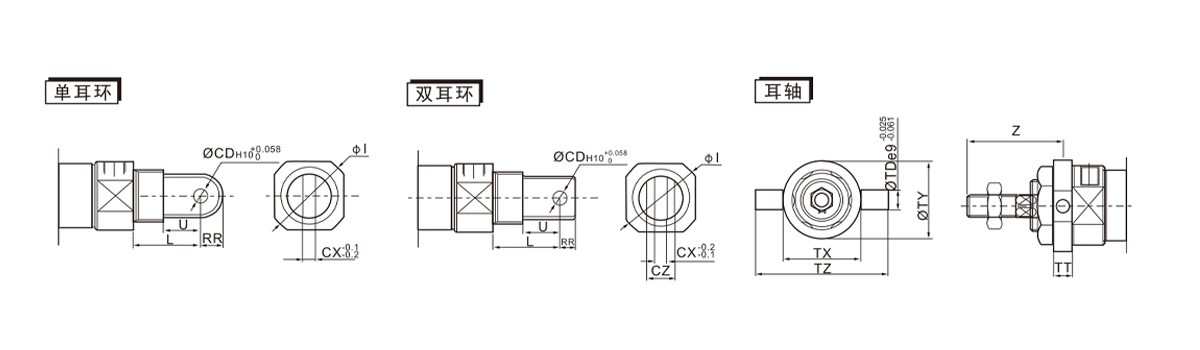

    Diametrul cilindrului aplicabil
    (mm)     		Cercel unic Cercei dubli Tip ureche ax
    Numărul piesei L U RR Øl ØCD CX Numărul piesei L U RR ØCD CX CZ Øl Numărul piesei TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

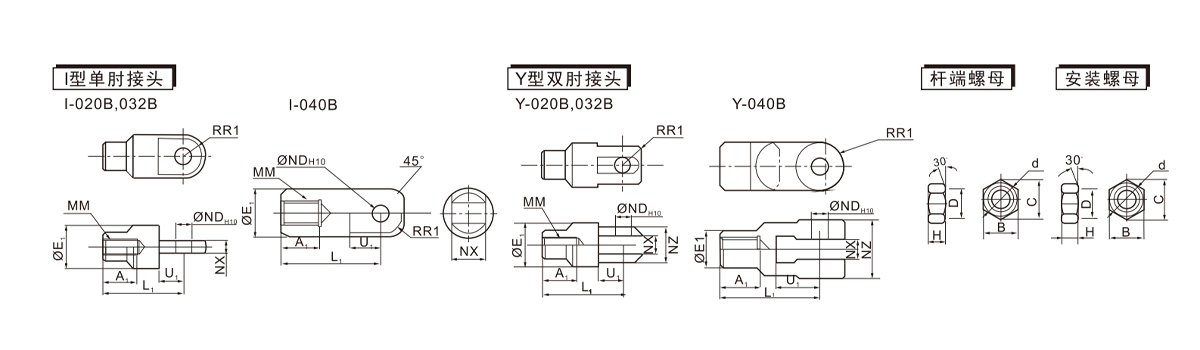

    Diametrul cilindrului aplicabil
    (mm)     		Tip I unică articulație cot Cot dublu tip Y Piuliță de capăt de tijă Montați piulița.
    Numărul piesei A1 E1 L1 MM ØND H10 NX R1 U Numărul piesei A1 E1 L1 MM ØND NX NZ R1 U1 Numărul piesei B C d H Numărul piesei B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25·30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

    Diametrul cilindrului aplicabil
    (mm)     		Itinerarul călătoriei A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

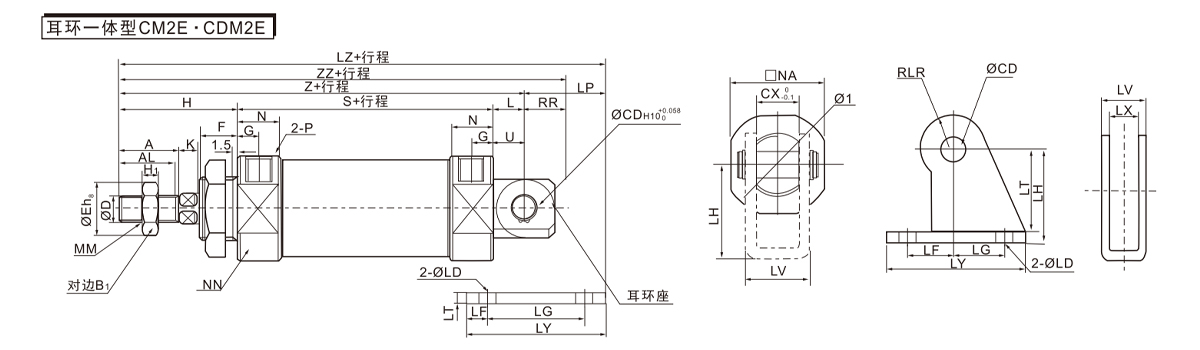

    Suport pentru cercei
    Diametrul cilindrului aplicabil
    (mm)     		Numărul piesei LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
