Mini cilindru din oțel inoxidabil seria CJ2 (cu acțiune simplă) Furnizori

Acasă / Produse / Cilindru de aer / Mini cilindru / Mini cilindru din oțel inoxidabil seria CJ2 (cu acțiune simplă)

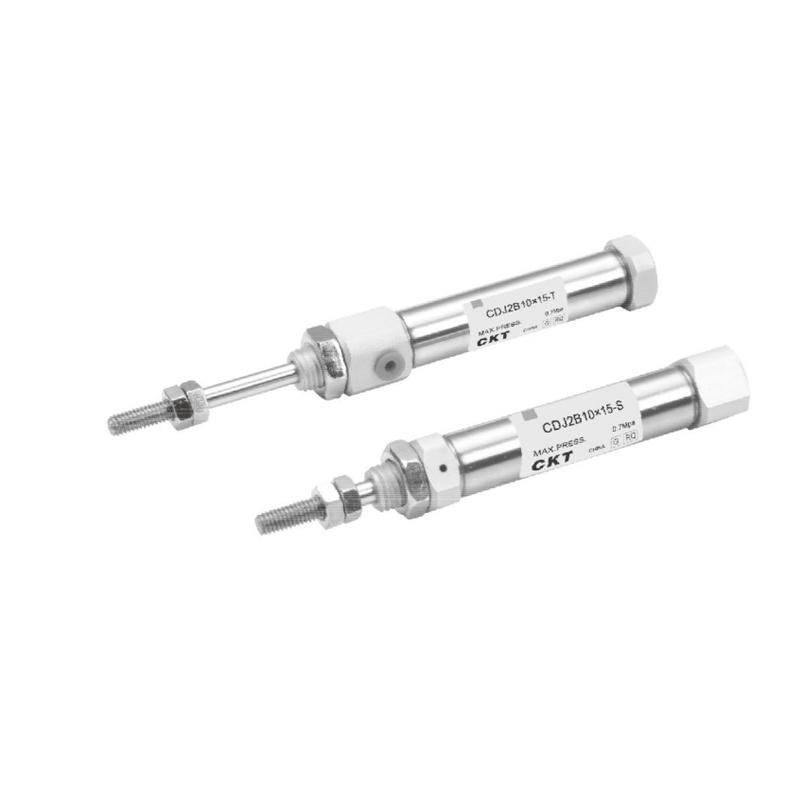

Mini cilindru din oțel inoxidabil seria CJ2 (cu acțiune simplă)
  • Mini cilindru din oțel inoxidabil seria CJ2 (cu acțiune simplă)
Mini cilindru

Mini cilindru din oțel inoxidabil seria CJ2 (cu acțiune simplă)

Mini-cilindrul din oțel inoxidabil seria CJ2 (cu acțiune simplă) reprezintă o clasă de actuatoare liniare compacte realizate din materiale aliaje specifice. Designul său cu acțiune simplă se bazează pe un mecanism de resetare elastic încorporat pentru a obține mișcarea alternativă de bază. Această serie este dezvoltată pentru ocazii industriale cu spațiu limitat și toleranță media specifică și are caracteristici de integrare miniaturizate.

■Caracteristicile principale de operare
1. Modul de compresie elastic
Când mediul este introdus, corpul tijei este condus să se miște, iar unitatea de compresie este prestabilită pentru a stoca energie; după ce mediul este tăiat, corpul tijei se retrage automat în poziția inițială, bazându-se pe forța de restabilire eliberată de unitatea de compresie.

2. Modul de extrudare elastic
Când mediul este introdus, corpul tijei se micșorează și se mișcă, trăgând unitatea de compresie din spate pentru a stoca energie; când alimentarea cu mediu este terminată, forța de restabilire a unității de compresie împinge corpul tijei să se extindă în exterior și să se reseteze.

■ Caracteristicile principale ale corpului
1. Configurație miniaturizată
Corpul cilindrului este optimizat cu proporții speciale, ceea ce reduce semnificativ ocuparea spațiului axial și radial, menținând în același timp forța de bază, și este potrivit pentru instalarea încorporată în echipamente de precizie.

2. Corp din aliaj specific
Componenta principală adoptă un sistem de aliaj rezistent la coroziune, care poate menține performanța de bază a mișcării în medii non-extreme, cum ar fi umiditatea și mediile slab corozive.

3. Orientarea funcţiei de bază
Designul se concentrează pe funcția de bază a ieșirii de deplasare și nu integrează module de expansiune, cum ar fi detectarea poziției sau reglarea vitezei. Este potrivit pentru scenarii simple de mișcare alternativă.

■Orientarea aplicaţiei
Această serie este potrivită pentru sistemele de automatizare ușoare care sunt sensibile la dimensiunile spațiale, necesită rezistență de bază la degradarea mediului și a căror logică de mișcare este conformă cu modul de resetare elastică. Valoarea sa de bază constă în cuplarea miniaturizării și a materialelor specifice în componentele pneumatice de bază.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Mini cilindru din oțel inoxidabil seria CM2 (dublă acțiune)
URMĂTORUL:Mini cilindru din oțel inoxidabil seria CJ2 (dublă acțiune)
  • Dimensiunea alezajului (mm) 6 10                  16
    Fluid Aer
    Acțiune Simplă acțiune: Retur cu primăvară/Prelungire cu primăvară
    Presiune max. de operare (MPa) 0.7
    Presiune mină de operare (MPa) 0.25 0.15
    Temperatura ambientală și a fluidului Fara comutator automat:-10℃~70℃,Cu comutator automat:-10℃~60℃
    Viteza pistonului 50~750mm/s
    Pernă Bara de protecție din cauciuc
    Toleranță lungime cursă (mm) 1.00
    * Ungere Nu este necesar
    Dimensiunea portului M5×0,8
    * Vă rugăm să utilizați ISOVG32 dacă doriți să utilizați lubrifiant.

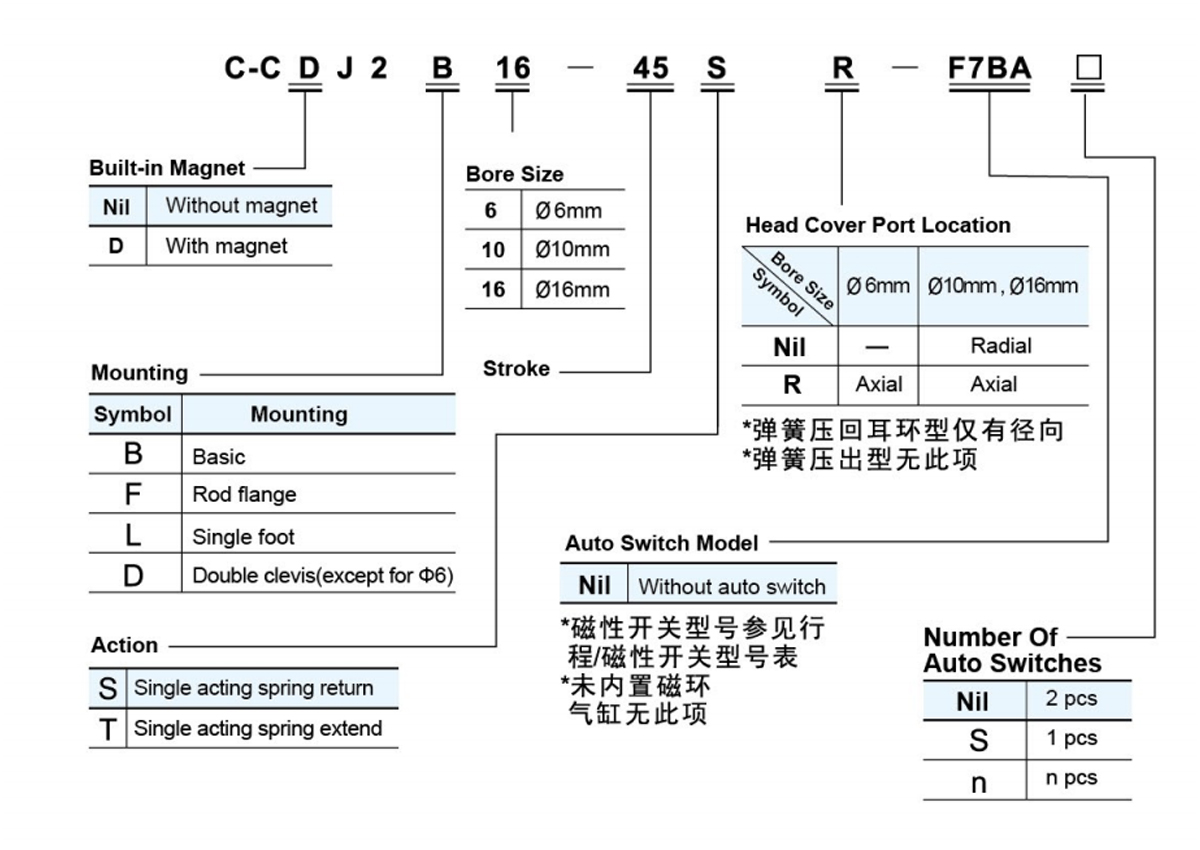

    Model StrokelAuto Switch
    plictisit
    Dimensiune
    (mm)     		Cursa standard
    (mm)     		*Comutare automată
    Model     		*Montare
    Modelul cu suport     		Model
    6 15,30,45,60 D-F7BA
    D-J79W
    D-F7NWV
    D-F7DW     		BJ3-1 BJ2-006
    10 15,30,45,60,75,
    100.125.150     		BJ2-010
    16 15,30,45,60,75,100,
    125.150.175.200     		BJ2-016
    *Pentru specificațiile și caracteristicile comutatoarelor magnetice, vă rugăm să consultați seria de comutatoare magnetice.
    *Marcaje pentru lungimea firului: Fără marcaj - 0,5 m, L - 3 m, Z - 5 m.  Exemplu: D-F7BAL, D-F7BAZ.
    *Nu sunt necesare piese de montaj pentru instalarea liniei.
    *Montare parts and ring belt Models must be ordered and used in combination.

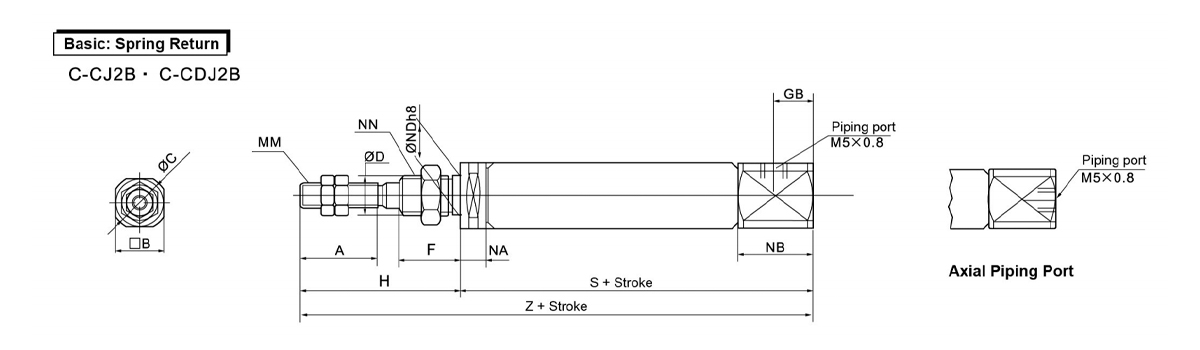

  • plictisit
    Dimensiune
    (mm)     		A B C D F GB H MM NA NB ND h8 NN *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 01~125 26~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 9 3 8 - 28 M3×0,5 3 7 6 0 M6×1 34.5
    (39,5)     		43.5
    (48:5)     		47.5
    (525)     		61,5 (86,5) - - - - 62.5
    (67,5)     		71,5 (76,5) 75.5
    (80,5)     		89.5
    (94,5)     		- - - -
    -0,018
    10 15 12 14 4 8 5 28 M4×0,7 5.5 9.5 8 0 M8×1 45.5 53 65 77 - - - - 73.5 81 93 105 - - -
    -
    -0,022
    16 15 18.3 20 5 8 5 28 M5×0,8 5.5 9.5 10 0 M10×1 45.5 54 66 78 84 108 126 138 73.5 82 94 106 112 136 154 166
    -0,022
    *Dimensiunile tipului de inel magnetic incorporat.

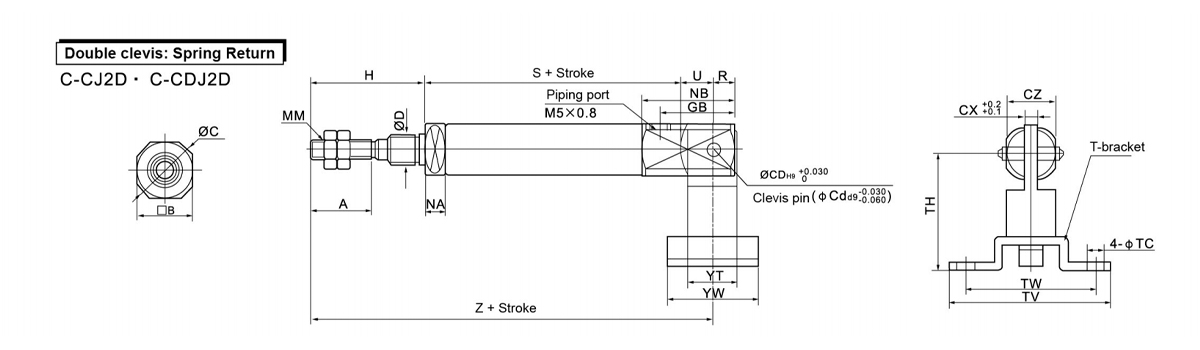

    plictisit
    Dimensiune
    (mm)     		A B C
    CD
    (Cd)     		CX CZ D GB H MM NA NB R U *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    10 15 12 14 3.3 3.2 12 4 18 20 M4×0,7 5.5 22.5 5 8 45.5 53 65 77 - - - - 73.5 81 93 105 - - - -
    16 15 18.3 20 5 6.5 18.3 5 23 20 M5×0,8 5.5 27.5 8 10 45.5 54 66 78 84 108 126 138 75.5 84 96 108 114 138 156 168

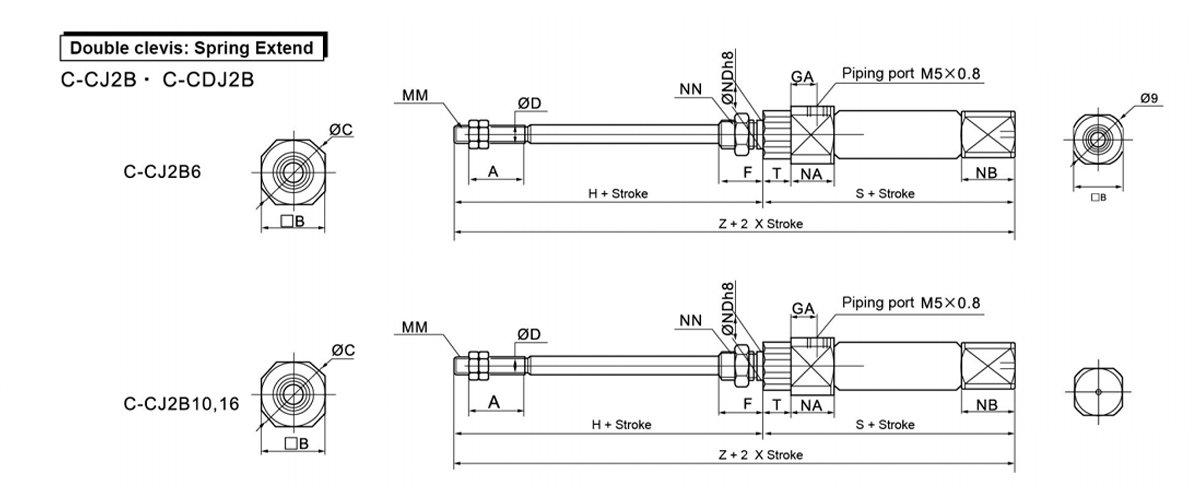

    plictisit
    Dimensiune
    (mm)     		A B C D F GA H MM NN NA NB ND  h8 T *S *Z
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 14 3 8 14.5 28 M3×0,5 M6×1 16 3 6 0 3 46.5
    (51,5)     		55.5
    (60,5)     		59.5
    (64,5)     		73.5
    (78,5)     		- - - - 74.5
    (79,5)     		83.5
    (88,5)     		87.5
    (92,5)     		101.5
    (106,5)     		- - - -
    -0,018
    10 15 12 14 4 8 8 28 M4×0,7 M8×1 12.5 5.5 8 0 - 48.5 56 68 80 - - - - 76.5 84 96 108 - - - -
    -0,022
    16 15 18.3 20 5 8 8 28 M5×0,8 M10×1 12.5 5.5 10 0 - 48.5 57 69 81 87 111 129 41 76.5 85 97 109 115 139 157 169
    -0,022
    *Dimensiunile tipului de inel magnetic incorporat.

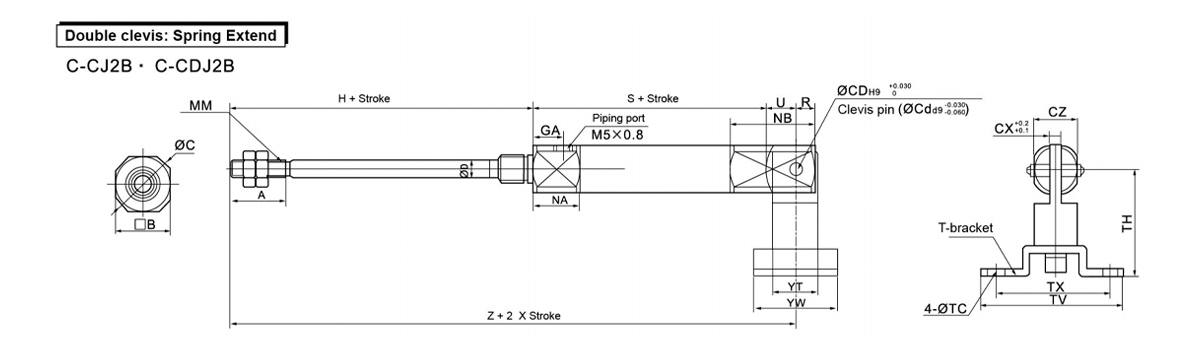

    plictisit
    Dimensiune
    (mm)     		A B C CD
    (Cd)     		CX CZ D GA H MM NA NB R U S Z
    55 16~30 31~45 46~60 61~75 76~100 101~125 126~150 55 36 45 46~60 61~75 76~100 101~125 26~150
    10 15 12 14 3.3 3.2 12 4 8 28 M4×0,7 12.5 18.5 5 8 48.5 56 68 80 - - - - 84.5 92 104 116 - - - -
    16 15 18.3 20 5 6.5 18.3 5 8 28 M5×08 12.5 23.5 8 10 48.5 57 69 81 87 111 129 141 86.5 95 107 119 125 149 167 179
