Cilindru fără tijă cu îmbinare mecanică seria MY3A/3B Tip de bază: Tip scurt (pernă de pernă)/Tip de bază: Tip standard (pernă de aer) Furnizori

Acasă / Produse / Cilindru de aer / Cilindru fara tija / Cilindru fără tijă cu îmbinare mecanică seria MY3A/3B Tip de bază: Tip scurt (pernă de pernă)/Tip de bază: Tip standard (pernă de aer)

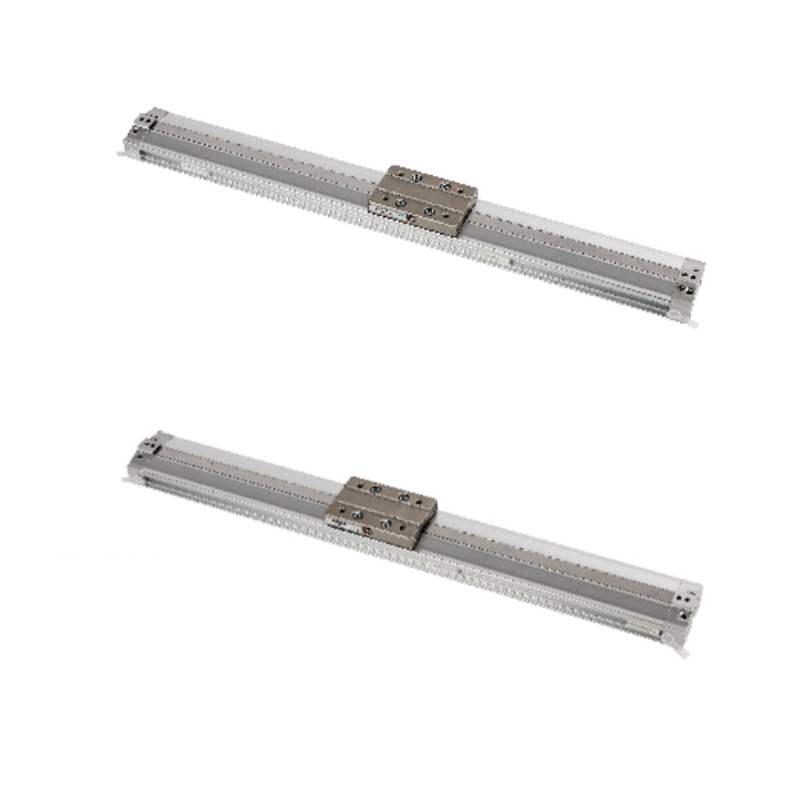

Cilindru fără tijă cu îmbinare mecanică seria MY3A/3B Tip de bază: Tip scurt (pernă de pernă)/Tip de bază: Tip standard (pernă de aer)
  • Cilindru fără tijă cu îmbinare mecanică seria MY3A/3B Tip de bază: Tip scurt (pernă de pernă)/Tip de bază: Tip standard (pernă de aer)
Cilindru fara tija

Cilindru fără tijă cu îmbinare mecanică seria MY3A/3B Tip de bază: Tip scurt (pernă de pernă)/Tip de bază: Tip standard (pernă de aer)

Seria MY3A/3B Cilindru fără tijă cu îmbinare mecanică Tipul de bază este un element de antrenare liniar compact care utilizează cuplarea mecanică internă pentru a transmite puterea. Designul său central elimină tija prelungită a pistonului cilindrului tradițional și transmite forța de mișcare către platforma de încărcare externă prin glisorul intern.

▸Șine de ghidare integrate - Corpul cilindrului integrează direct o structură de ghidare liniară de înaltă rigiditate pentru a oferi ghidare și sprijin precis pentru platforma de încărcare externă.

▸Portant concentrat - Datorită designului șinei de ghidare integrate, platforma de încărcare externă are capacitatea de a suporta direct sarcini concentrate, fără a fi nevoie de mecanisme de ghidare suplimentare.

▸Transmisie cu cuplare mecanică - Pistonul intern și platforma de încărcare externă realizează transmisia de putere fără contact printr-o structură mecanică de plasă, evitând limitarea forței magnetice a cilindrilor tradiționali de cuplare magnetică.

▸Accident vascular cerebral și protecție - Sunt disponibile o varietate de specificații de cursă, iar garniturile raclete încorporate sunt configurate standard pentru a îndeplini cerințele de fiabilitate ale mediilor industriale generale.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Niciun articol anterior
URMĂTORUL:Seria MY2H/HT Imbinare mecanică Cilindru fără tijă Tip ghid liniar (1 axă)/Tip ghid liniar (2 axe)
  • Diametrul cilindrului (mm) 1.620 2.532 40 5.063
    Lichidul folosit Aer
    Mod de operare Cu dublă acțiune
    Interval de presiune de operare 0,15~0,8MPa
    Presiunea de testare a presiunii 1,2 MPa
    Temperatura ambiantă și temperatura fluidului 5~60℃
    Buffering Amortizare tampon (MY3A)/Amortizare cu aer (MY3B)
    Lubrifiere Nu (nu da ulei)
    Toleranță la lungimea cursei Sub 1000 mm 1,8, 1001 mm până la 2,8
    Diametru racord al conductelor (Rc, NPT, G) M5×0,8 1/8 1/4 3/8

  • Model A B C E G H HG JJ KK L LD LL LW M MM N
    MY3A16 55 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 22.5 41 6 M4×0,7 13.5
    MY3A20 64 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 24 51 6 M4×0,7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 27.5 61 8 M5×0,8 20
    MY3A32 96.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 32.5 76 8 M5×0,8 22.5
    MY3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    MY3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 50 134 16 M8×1,25 31
    Model NE NG NH NV P PA PB PC PD PG Q QW T TT UU YW Z
    MY3A16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MY3A20 27.5 10 20.8 53 M5×0,8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 Rc,NPT,G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 Rc,NPT,G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 Rc, NPT, G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MY3A50 58 25 47.5 116 Rc,NPT,G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 Rc,NPT,G3/8 162 84 110 10 10 300 64 16 20 99 136 320

    Model A B C E G H HG JJ KK L LD LL LW M MM 1
    N
    MY3B16 61 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 28.5 41 6 M4×0,7 13.5
    MY3B20 74 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 34 51 6 M4×0,7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 41.5 61 8 M5×0,8 20
    MY3B32 112.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 48.5 76 8 M5×0,8 22.5
    MY3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    MY3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    MY3B63 178 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 68 134 16 M8×1,25 31
    Model NE NG NH NV P PA PB PC PD PE PF PG Q QW T TT UU YW Z
    MY3B16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MY3B20 27.5 10 20.8 53 M5×0,8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 Rc,NPT,G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MY3B32 39 14 31 79 Rc,NPT,G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MY3B40 46 15 37 94 Rc, NPT, G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MY3B50 58 25 47.5 116 Rc,NPT,G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MY3B63 70 29 58 139 Rc,NPT,G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

    Potrivit pentru cilindri ES EC EY FC h S SD TS TR TU W Model tampon hidraulic
    MY3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MY3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    MY3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    MY3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    MY3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    MY3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

    Potrivit pentru cilindri ES EC EY FC h S SD TS TR TU W Model tampon hidraulic
    MY3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    MY3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    MY3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    MY3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    MY3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    MY3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

    Model Potrivit pentru cilindri A B C D E F G H J
    MY-S16 MY3A16 ·MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4×0,7
    MY-S20 MY3A20 ·MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5×0,8
    MY-S25B MY3A25 ·MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    MY-S32B MY3A32 ·MY3B32 97 115 45 64 11.7 6 11 6.6 M8×1,25
    MY3A40 ·MY3B40 112 130
    MY-S50B MY3A50 ·MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1,5
    MY3A63 ·MY3B63 160 182
    Notă: Suporturile laterale sunt livrate în perechi (stânga și dreapta).
