Seria CY3B/CY3R Cilindru fără tijă cuplat magnetic Tip de bază/Tip de montare directă Furnizori

Acasă / Produse / Cilindru de aer / Cilindru fara tija / Seria CY3B/CY3R Cilindru fără tijă cuplat magnetic Tip de bază/Tip de montare directă

Seria CY3B/CY3R Cilindru fără tijă cuplat magnetic Tip de bază/Tip de montare directă Seria CY3B/CY3R Cilindru fără tijă cuplat magnetic Tip de bază/Tip de montare directă Seria CY3B/CY3R Cilindru fără tijă cuplat magnetic Tip de bază/Tip de montare directă
  • Seria CY3B/CY3R Cilindru fără tijă cuplat magnetic Tip de bază/Tip de montare directă
  • Seria CY3B/CY3R Cilindru fără tijă cuplat magnetic Tip de bază/Tip de montare directă
  • Seria CY3B/CY3R Cilindru fără tijă cuplat magnetic Tip de bază/Tip de montare directă
Cilindru fara tija

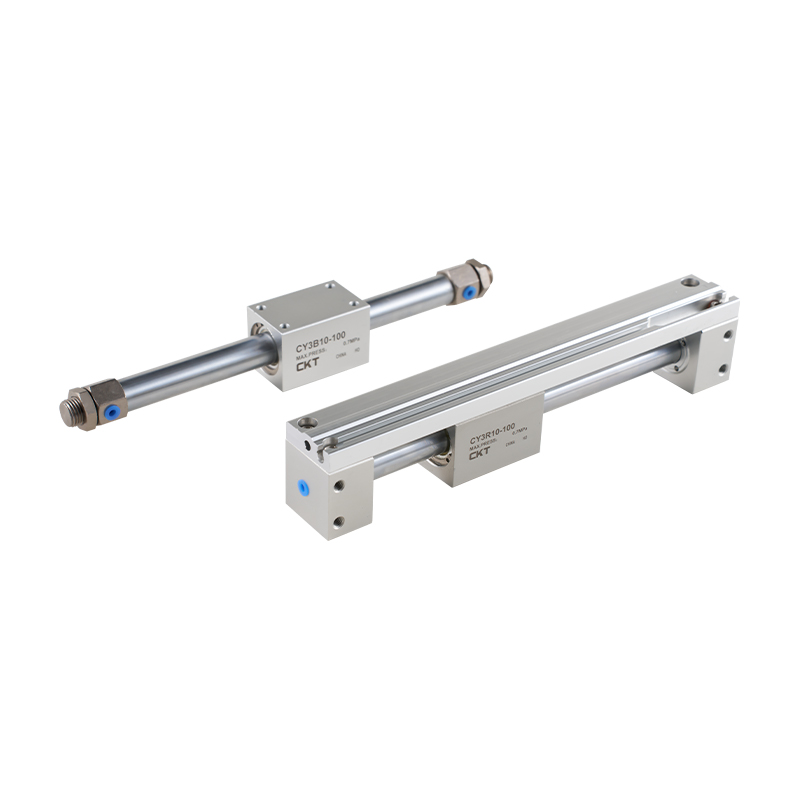

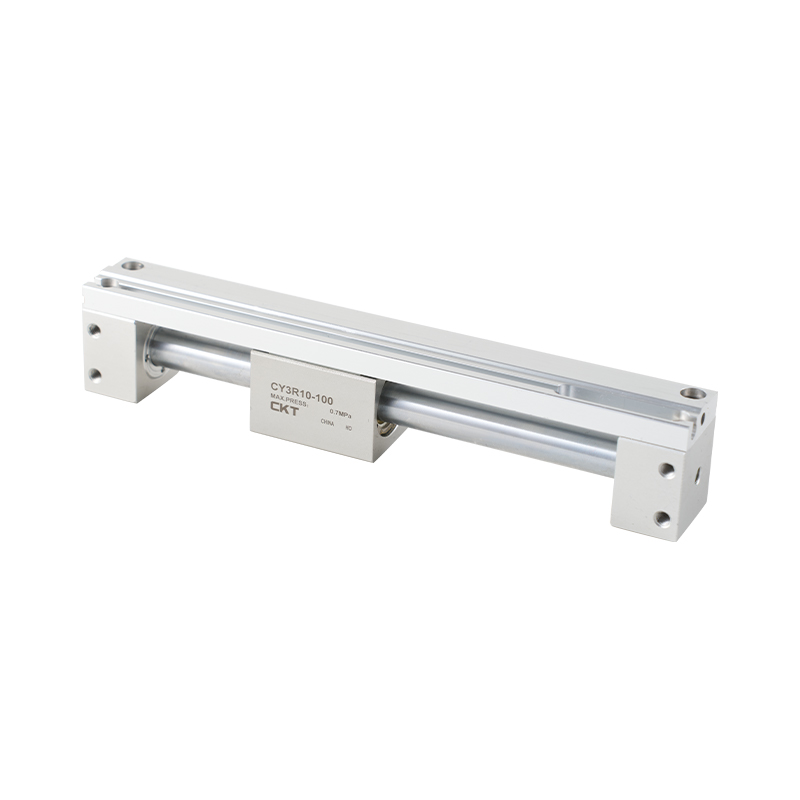

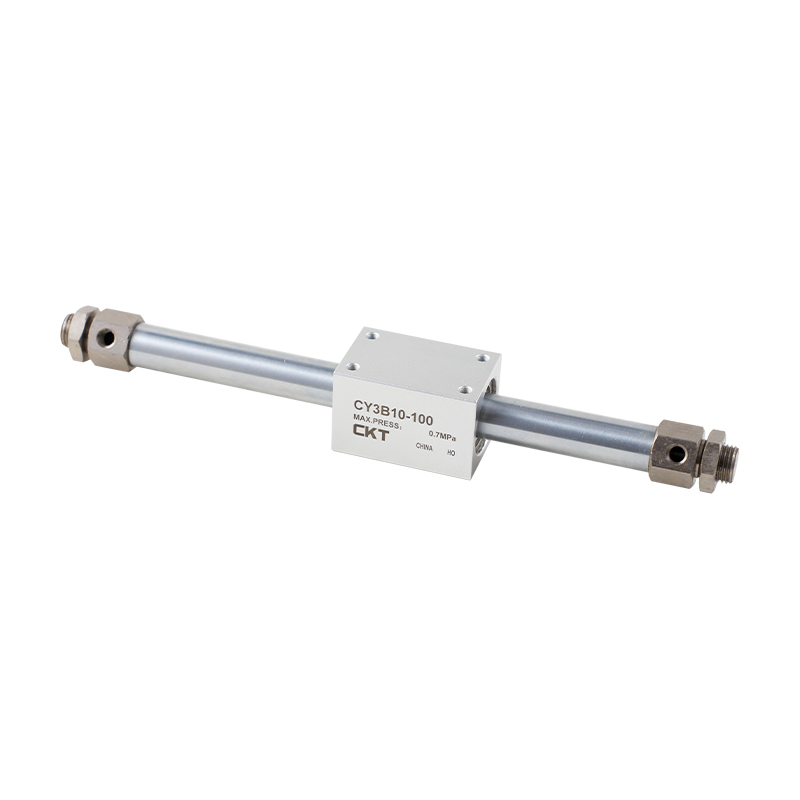

Seria CY3B/CY3R Cilindru fără tijă cuplat magnetic Tip de bază/Tip de montare directă

Forma corpului principal și a capacului capului a fost schimbată, iar conexiunea magnetică a fost adoptată pentru a reduce masa. Inelul de reținere a lubrifierii de pe piston poate forma continuu o peliculă de lubrifiere și poate îmbunătăți lubrifierea.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Cilindru fără tijă cu îmbinare mecanică seria MY1B (tip de bază)
URMĂTORUL:Cilindru fără tijă cu cuplare magnetică seria CY1L (tip rulment cu bile)
  • Specificații standard
    Diametrul cilindrului (mm) 15 20 25 32 40
    Lichidul folosit Aer (fara ulei)
    Presiune maximă de lucru MPa 0.7
    Presiune minima de functionare MPa 0.16 0.15 0.14 0.12
    Temperatura mediului și a fluidului -10 până la 60°C (dar nu congelat)
    Viteza pistonului mm/s CY3B:50~400;CY3R:50~500
    Buffering Tampoane de amortizare la ambele capete
    Toleranță lungime cursă mm 0~250 1°,251~1000 14,1001~ 1,8
    Forța de reținere magnetică   N 137 231 363 588 922
    Racord de conducte M5×0,8 Rc/8 ·NPT18 ·G/₈

  • Numărul piesei Potrivit pentru diametrul cilindrului (mm) d H B C
    SNJ-016B 15 M10×1,0 4 14 16.2
    SN-020B 20 M20×1,5 8 26 30
    SN-032B 2532 M26×1,5 8 32 37
    SN-040B 40 M32×2.0 10 41 47.3

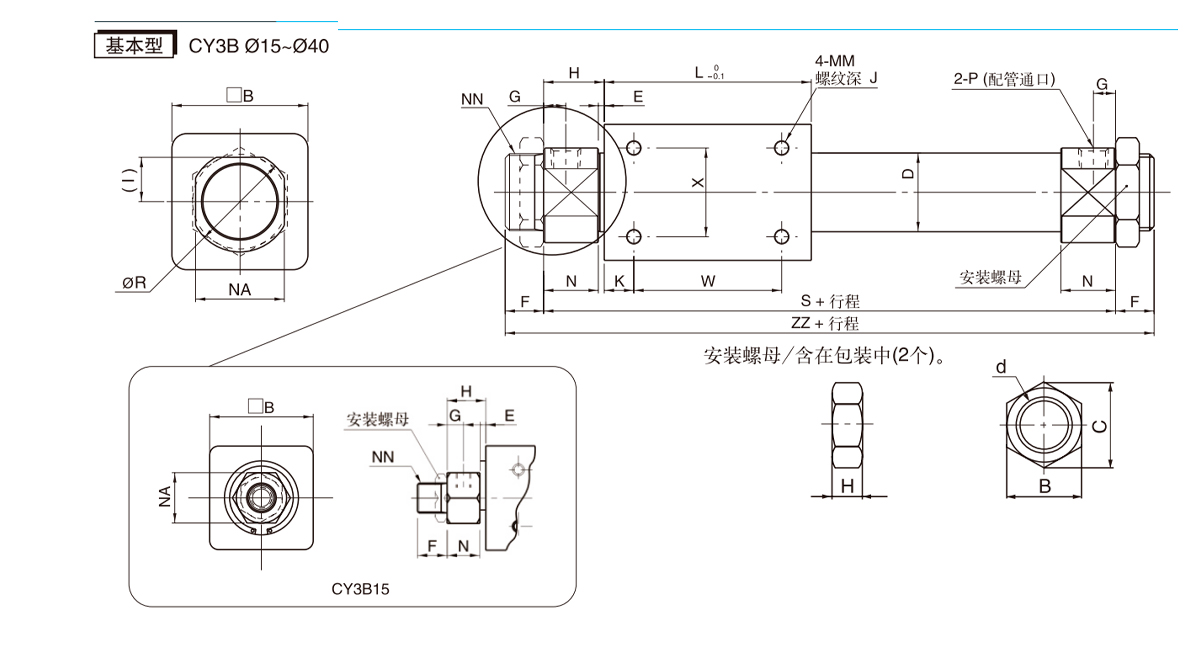

    Model B D E F G H I J K L MM N NA NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0,7 18 24 M20×1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0,8 18.5 30 M26×1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

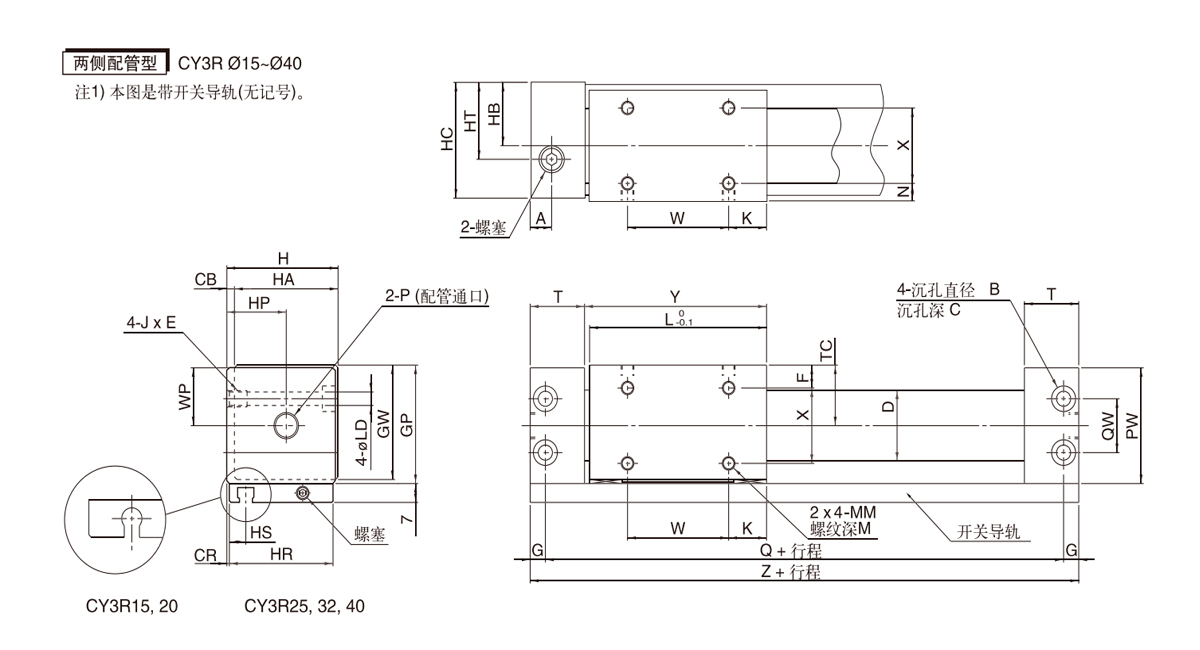

    Model A B C CB CR D F G GP GW H HA HB HC HP HR HS HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1,25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1,25×10 15

    Model L LD M MM N PW Q QW T TC W WP X Y Z
    CY3R15 53 4.3 5 M4×0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

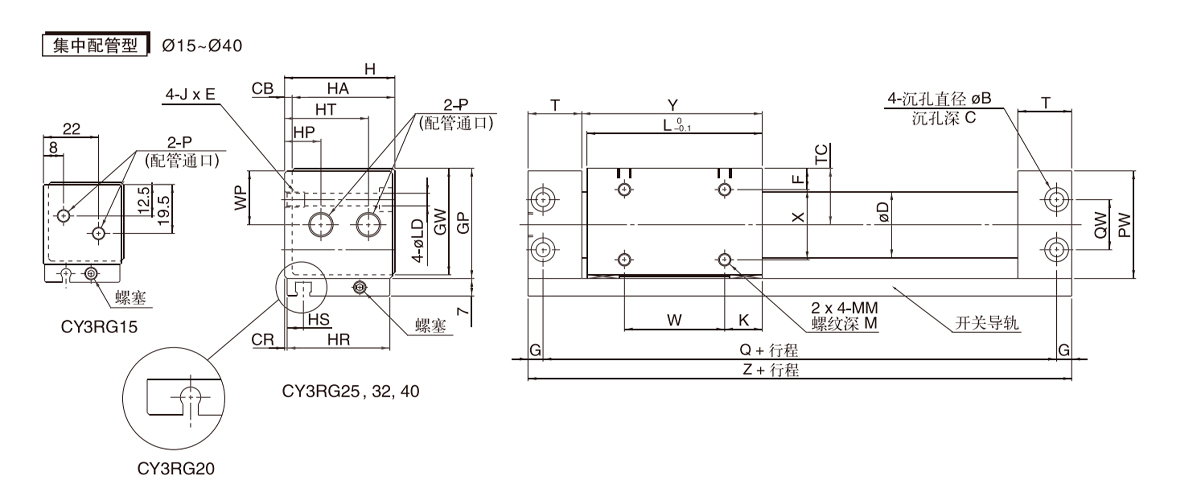

    Model HP HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Dimensiunile nespecificate sunt aceleași cu cele pentru tipul de conducte pe ambele părți.
