Supapă manuală cu 4 căi Seria 4HV 2/3 Furnizori

Acasă / Produse / Componente de control pneumatic / Supapă de control manuală / Supapă manuală cu 4 căi Seria 4HV 2/3

Supapă manuală cu 4 căi Seria 4HV 2/3 Supapă manuală cu 4 căi Seria 4HV 2/3 Supapă manuală cu 4 căi Seria 4HV 2/3 Supapă manuală cu 4 căi Seria 4HV 2/3
  • Supapă manuală cu 4 căi Seria 4HV 2/3
  • Supapă manuală cu 4 căi Seria 4HV 2/3
  • Supapă manuală cu 4 căi Seria 4HV 2/3
  • Supapă manuală cu 4 căi Seria 4HV 2/3
Supapă de control manuală

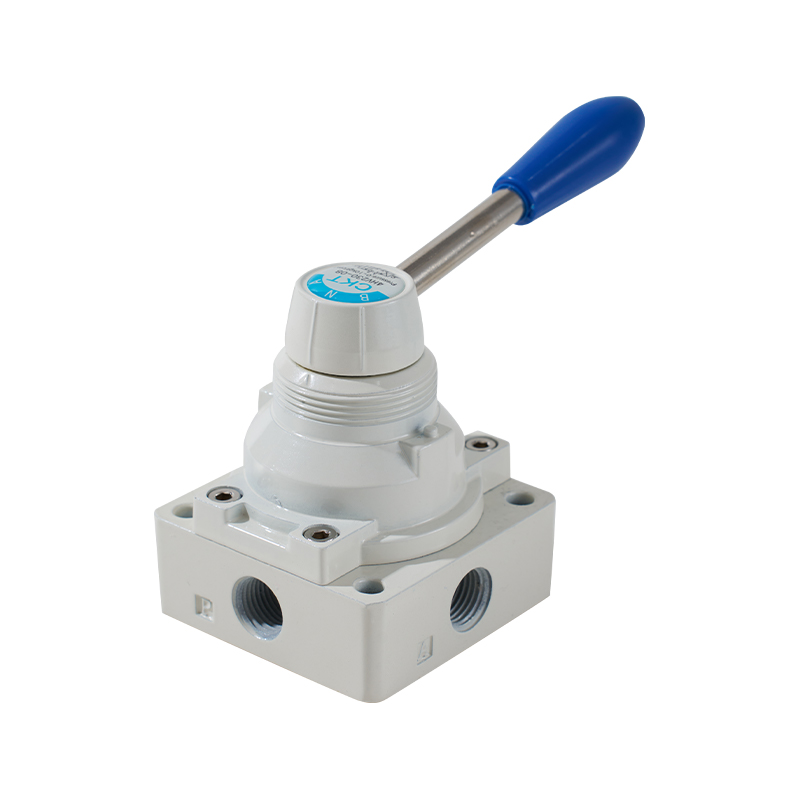

Supapă manuală cu 4 căi Seria 4HV 2/3

1. Rotire ușoară de inversare, senzație bună a mâinii, poziționare precisă;
2. Arie mare de curgere efectivă, pierderi mici de presiune;
3. Sunt disponibile două tipuri de instalare: panou și de jos, panou cu piulițe de montare.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Seria 4F Supapă de picior pneumatică cu 2 poziții și 5 căi
URMĂTORUL:Supapă manuală cu 5 căi seria 4H
  • Specificație standard
    Model 4HV2□□
    -06(L)     		4HV2□□
    -08(L)     		4HV3□□
    -08(L)     		4HV3□□
    -10(L)     		4HV4□□
    -15(L)     		4HV4□□
    -20(L)
    Fluid Aer (se filtrează cu un element filtrant de 40 μm)
    Acțiune Tip control manual cu acțiune directă
    Dimensiunea portului PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Zona secțională efectivă 14,0 mm²
    (Cv=0,78)     		16,0 mm²
    (Cv=0,89)     		30,0 mm²
    (Cv=1,67)     		33,0 mm²
    (Cv=1,83)     		88,0 mm²
    (Cv=4,89)     		95,0 mm²
    (Cv=5,27)
    Poziție 4 porturi 2 poziție, 4 porturi 3 poziție
    Lubrifiere Nu este necesar
    Interval de presiune de operare 0~1.0MPa(0~145psi)
    Presiunea de probă 1,5 MPa (215 psi)
    Temperatura de operare -20~70℃
    Unghi de operare 90°(45°dacă 4 porturi 3 poziție)

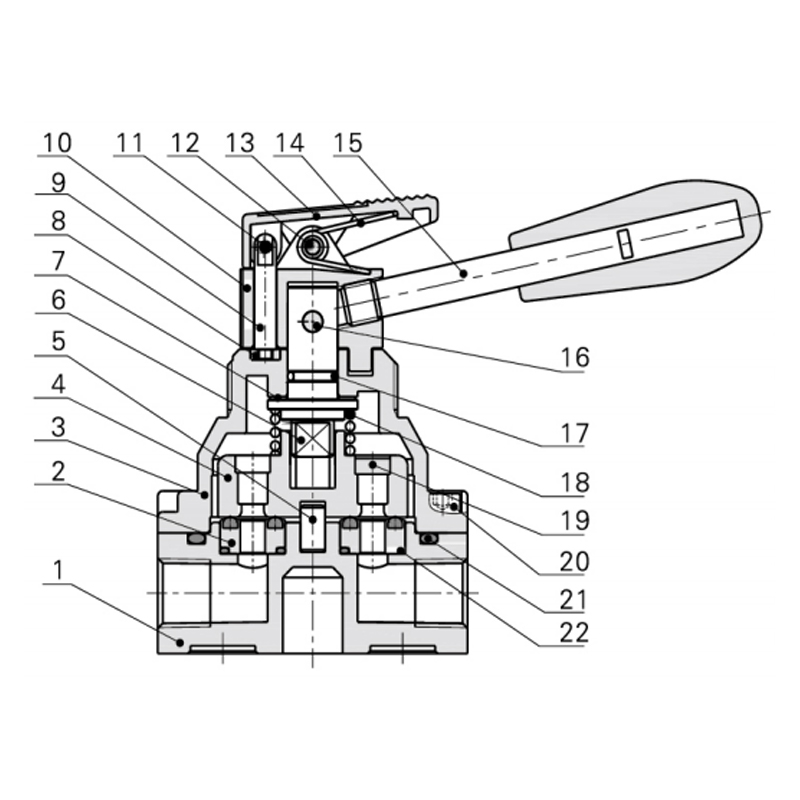

  • Articol Model Articol Model
    1 Corpul principal 12 Pin-1
    2 Baza de etanșare 13 Coperta frontală
    3 Capacul supapei 14 Primavara
    4 Dop de supapă 15 Mâner
    5 Pin de coloană 16 Pin-2
    6 Arbore 17 Arbore O Ring
    7 Mașină de spălat 18 Primavara
    8 Placa de fixare 19 Placă de fier
    9 Pin de blocare 20 Șurub de fixare
    10 Capacul supapei 21 Corpul principal O-ring
    11 Primavara Pin 22 Baza de etanșare O-ring

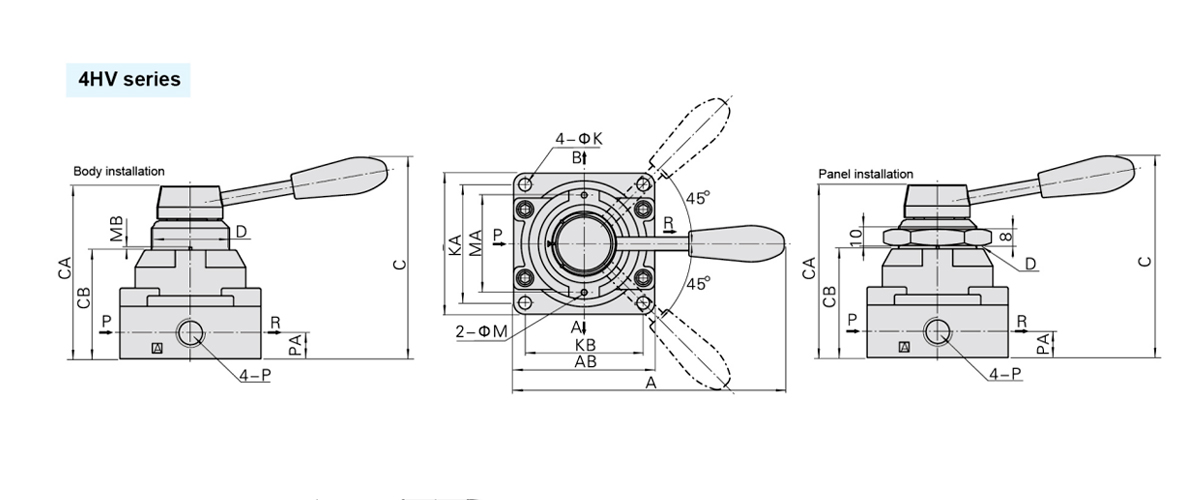

    Model /Simbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18

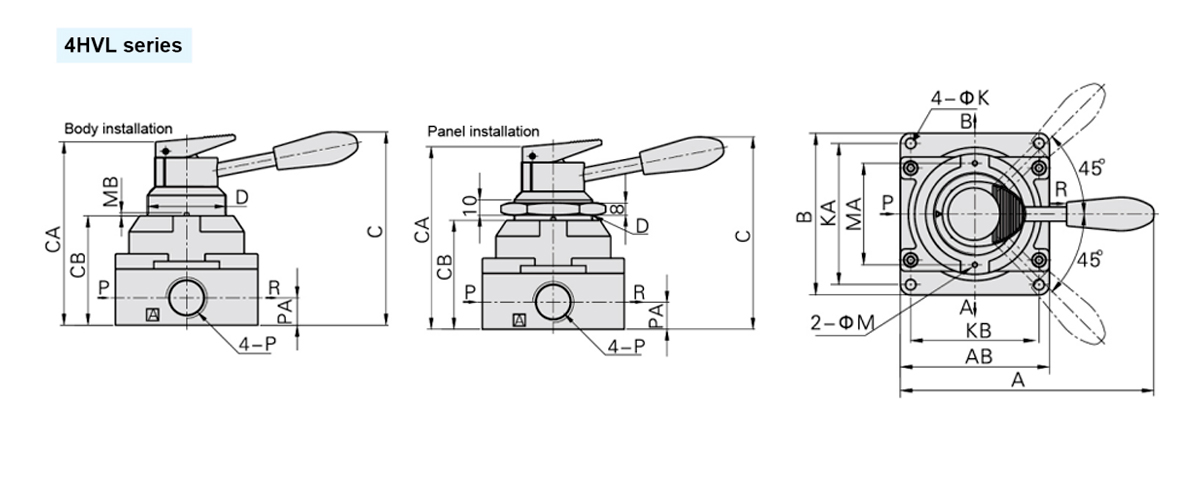

    Model/Simbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18
