Supapă manuală cu 5 căi seria 4H Furnizori

Acasă / Produse / Componente de control pneumatic / Supapă de control manuală / Supapă manuală cu 5 căi seria 4H

Supapă manuală cu 5 căi seria 4H Supapă manuală cu 5 căi seria 4H Supapă manuală cu 5 căi seria 4H
  • Supapă manuală cu 5 căi seria 4H
  • Supapă manuală cu 5 căi seria 4H
  • Supapă manuală cu 5 căi seria 4H
Supapă de control manuală

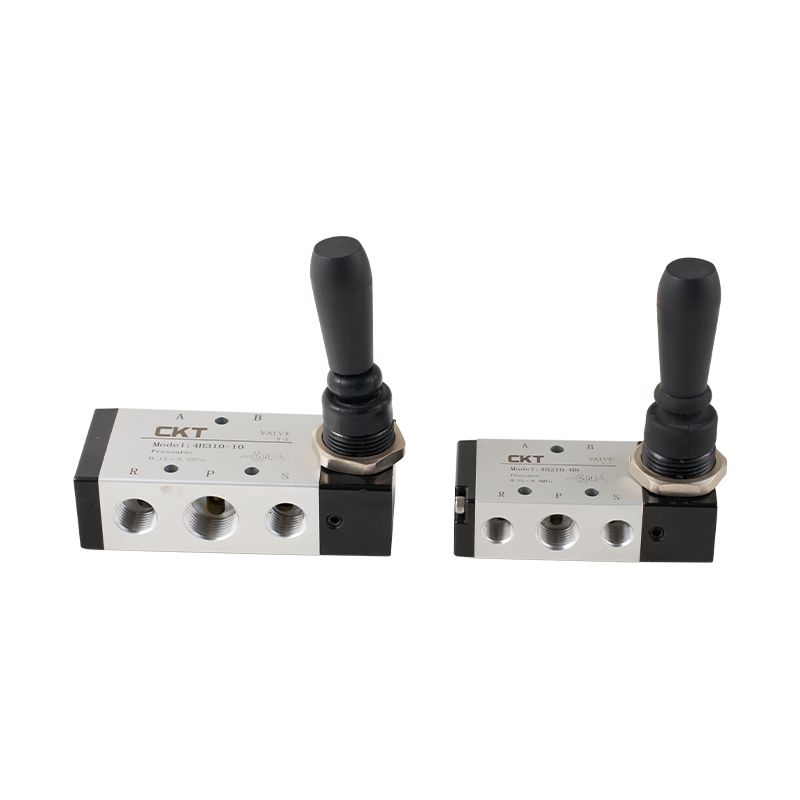

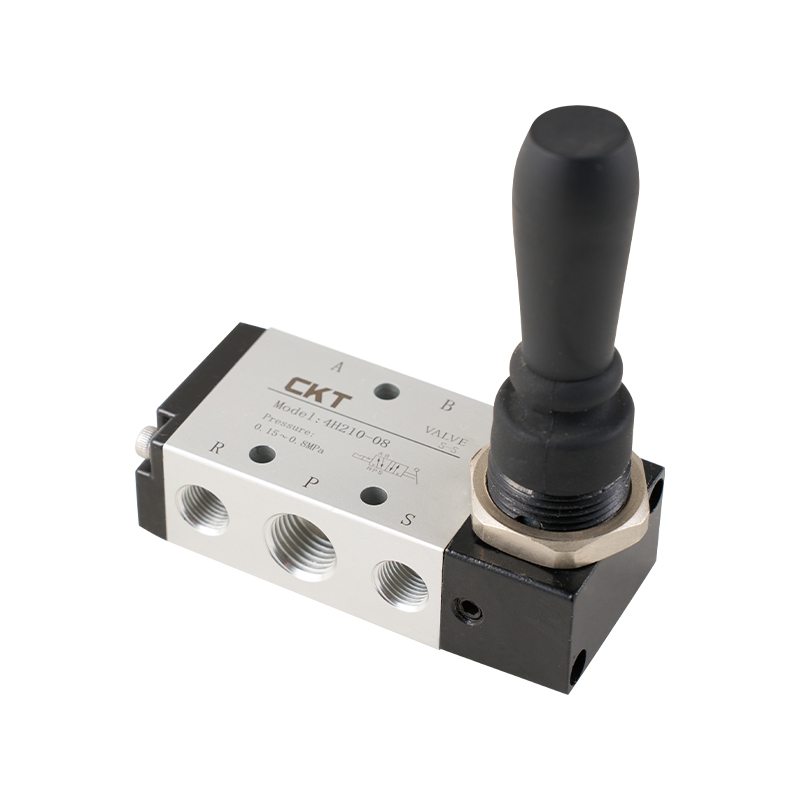

Supapă manuală cu 5 căi seria 4H

Supapa manuală cu 5 căi seria 4H este un element de control manual de bază al inversării, conceput pentru comutarea precisă a căilor de alimentare și evacuare a cilindrilor cu dublă acțiune sau a altor actuatoare din sistemele pneumatice industriale.

Caracteristici principale:
Funcționare fiabilă și precisă: Se adoptă metoda intuitivă de acționare manuală, procesul de acționare a tijei supapei este lină, iar poziționarea este clară și clară, asigurând acuratețea acțiunii de comutare și sentimentul de încredere în funcționare.

Structură de etanșare compactă: designul miezului de supapă al coloanei glisante, combinat cu o soluție de etanșare sofisticată, izolează eficient scurgerile interne, structura generală a structurii este rafinată, greutatea este ușoară, iar întreținerea și dezasamblarea zilnică sunt convenabile.

Funcționare pe termen lung cu rezistență scăzută: canalul găurii interioare a cheii este tratat cu o metodă specifică de tratare a suprafeței, care reduce semnificativ rezistența la frecare a pieselor interne mobile și ajută la prelungirea duratei de viață a supapei.

Lubrifiere fără întreținere: Designul nu necesită ulei de lubrifiere extern pentru lubrifiere, ceea ce simplifică procesul de utilizare și reduce cerințele pentru întreținerea ulterioară.

Instalare și adaptare convenabilă: Funcția de instalare a panoului este furnizată pentru a simplifica procesul de integrare a sistemului, iar instalarea este simplă și stabilă, ceea ce îmbunătățește aplicabilitatea supapei în diferite scenarii de aplicare.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Supapă manuală cu 4 căi Seria 4HV 2/3
URMĂTORUL:Niciun articol următor

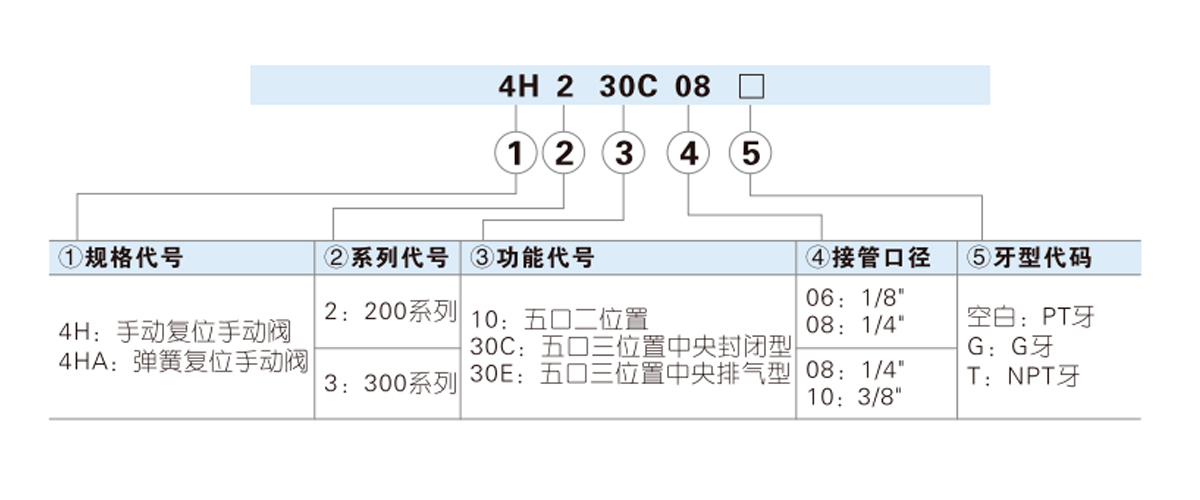

  • Model 210-06 230-06 210-08 230-08 310-08 330-08 310-10 330-10
    Mediu de lucru Aer (filtrat cu 40μm sau mai mult)
    Mod de operare Acționat manual cu acțiune directă
    Diametrul ecartamentului [Nuta 1] Intrare = ieșire
    = Evacuare aer=PT1/8     		Intrare = ieșire =PT1/4;
    Evacuare=PT1/8     		Intrare = ieșire
    = Evacuare aer=PT1/4     		Intrare = ieșire =PT3/8;
    Evacuare =PT1/4
    Suprafața efectivă a secțiunii transversale [Nota 3] 4H210-08:17,0 mm²(Cv=1,0)
    4H230C-08:13,6 mm²(Cv=0,8)     		4H310-10:28,0 mm²(Cv=1,65)
    4H330C-10:21,3mm²(Cv=1,25)
    Numărul de posturi 5 porturi 2 pozitii 5 porturi 3 pozitii 5 porturi 2 pozitii 5 porturi 3 pozitii 5 porturi 2 pozitii 5 porturi 3 pozitii 5 porturi 2 pozitii 5 porturi 3 pozitii
    Ungere [Nota 2] No
    Interval de presiune de operare 0~1.0MPa(0~145psi)
    Rezistență la presiune garantată 1,5 MPa (215 psi)
    Temperatura de functionare -20~70℃
    Materialul corpului Aluminiu
    Unghiul de balansare de operare ±15° ±8,5° ±15° ±8,5° ±18° ±10° ±18° ±10°
    [Nota 1] Există dinți G și dinți NPT disponibili pentru receptor.
    [Nota 2] Dacă există lubrifiere cu ulei, aceasta nu trebuie oprită la mijloc, iar lubrifiantul recomandat este ISO VG32 sau ulei de același grad.
    [Nota 3] Aria secțiunii transversale efective și valorile Cv sunt calculate pe baza datelor de debit de testare.

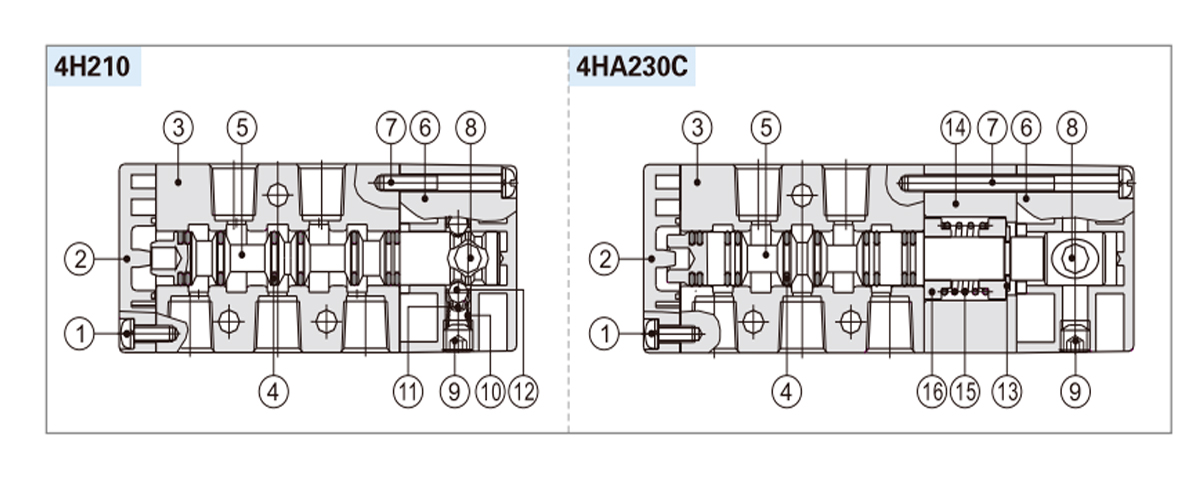

  • NU. Nume NU. Nume
    1 Șuruburi Phillips cu cap rotund 9 Șurub opritor cu cap hexagonal
    2 Capacul de jos 10 Primavara
    3 Corpul 11 Apărător de minge
    4 inel O 12 minge
    5 Bobină 13 E-ring
    6 Capac superior supapei actionate manual 14 Capac lateral
    7 Șuruburi Phillips cu cap rotund 15 Primavara
    8 Capul arborelui 16 Suport pentru returnare

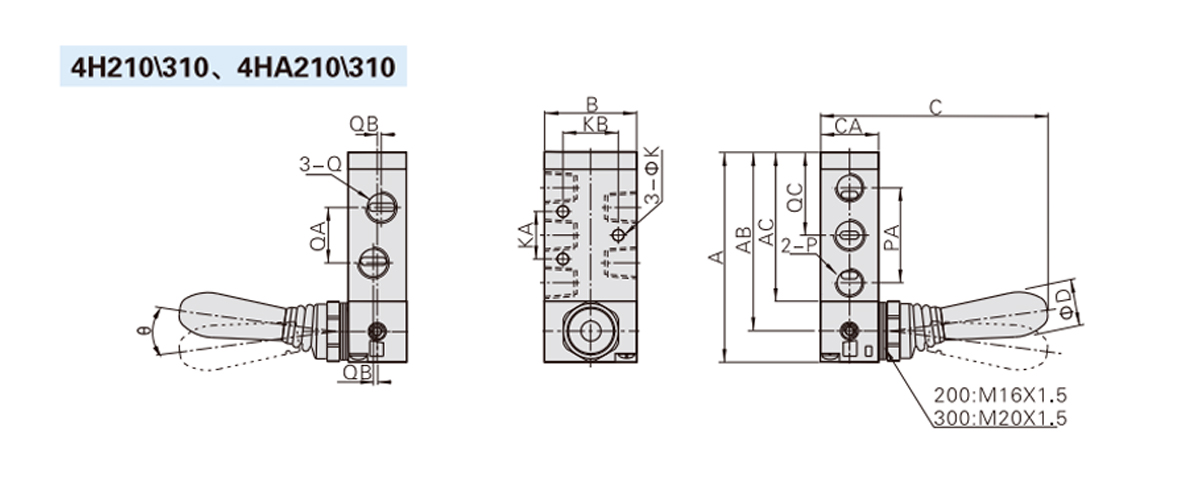

    Model/Simbol A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4H210-06
    4HA210-06     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 15
    4H210-08
    4HA210-08     		81.5 69.5 57.5 35 90 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 15
    4H310-08
    4HA310-08     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 18
    4H310-10
    4HA310-10     		101 87 73 40 93.5 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 18

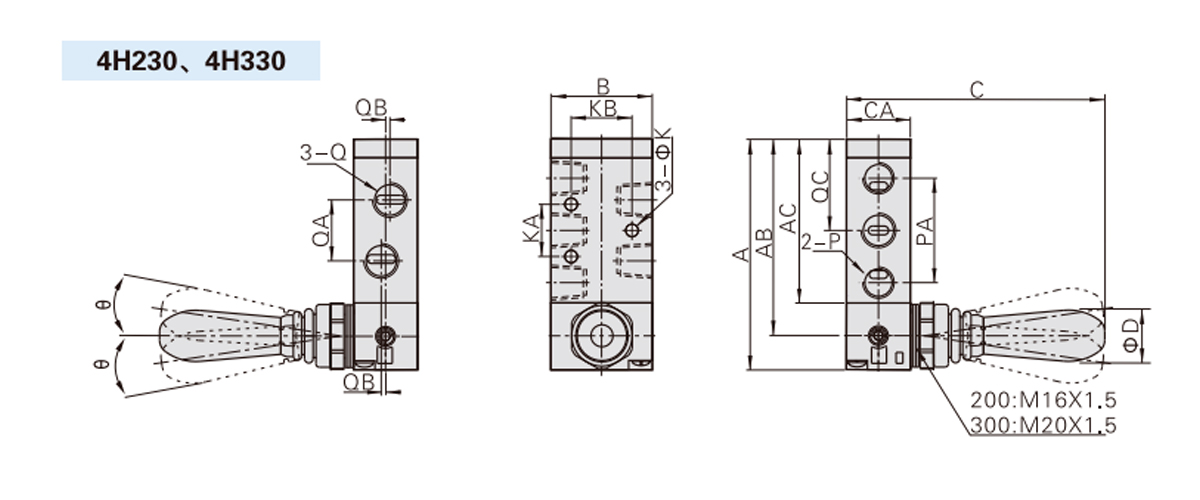

    Model/Simbol A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4H230C-06
    4H230E-06     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4H230C-08
    4H230E-08'     		81.5 69.5 57.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4H330C-08
    4H330E-08     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4H330C-10
    4H330E-10     		101 87 73 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10

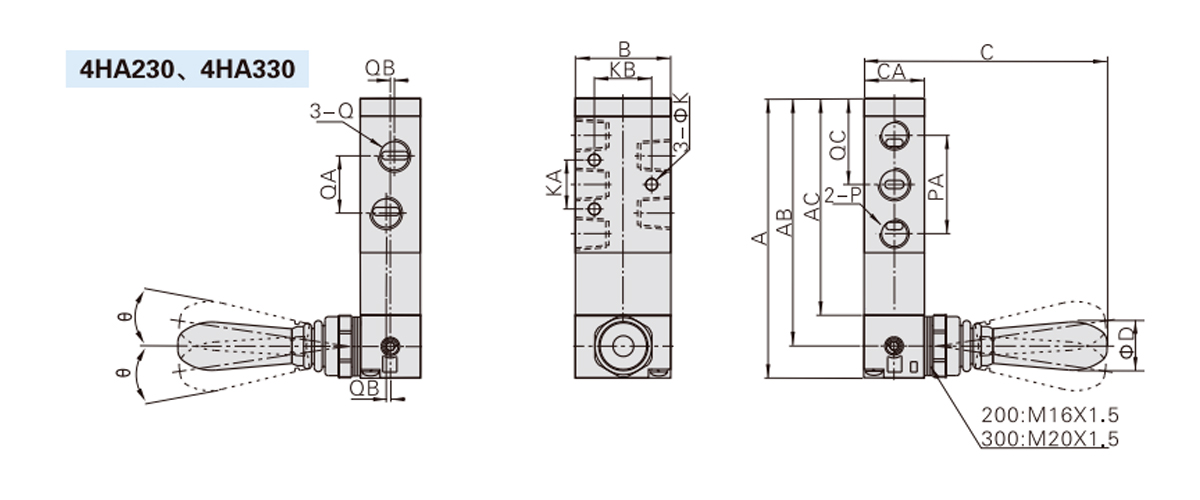

    Model/Simbol A AB AC B C CA D K KA KB P PA Q QA QB QC Θ
    4HA230C-06
    4HA230E-06     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/8 18 - 32.5 8.5
    4HA230C-08
    4HA230E-08     		100.5 88.5 76.5 35 90.5 22 18 4.3 20 23.5 PT1/8 36 PT1/4 21 1.5 32.5 8.5
    4HA330C-08
    4HA330E-08     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT1/4 22 - 40.5 10
    4HA330C-10
    4HA330E-10     		120 106 92 40 94 27 18 4.3 24 27.5 PT1/4 45 PT3/8 24 2 40.5 10
