Supapă de evacuare rapidă seria ASV Furnizori

Acasă / Produse / Accesoriu pneumatic / Supapă de control al debitului/Supapă de reținere / Supapă de evacuare rapidă seria ASV

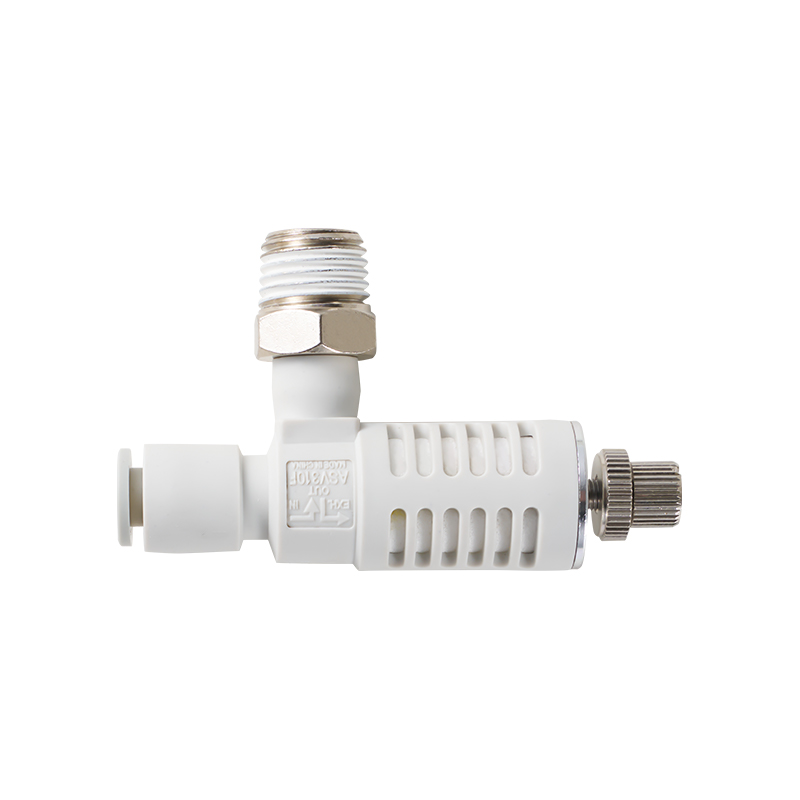

Supapă de evacuare rapidă seria ASV
  • Supapă de evacuare rapidă seria ASV
Supapă de control al debitului/Supapă de reținere

Supapă de evacuare rapidă seria ASV

Supapa de evacuare rapidă din seria ASV este o supapă specială utilizată pentru a accelera procesul de evacuare al actuatorului în sistemul pneumatic. Scurtă timpul de răspuns la resetare al cilindrului sau al componentei pneumatice prin optimizarea traseului de evacuare și îmbunătățește performanța dinamică a sistemului.

Caracteristici de bază
Optimizarea traseului de evacuare

Stabiliți un canal cu rezistență scăzută direct în atmosferă pentru a asigura descărcarea nestingherită a presiunii gazului în cavitatea interioară a actuatorului și pentru a elimina întârzierea acțiunii cauzată de contrapresiunea.


Design funcțional integrat

Corpul cu o singură supapă integrează funcțiile duble de deviere a diferenței de presiune de admisie și evacuare rapidă, fără a fi nevoie de circuite externe complexe de control, simplificând structura sistemului.


Adaptabilitate la condițiile de lucru

Structura internă de echilibru dinamic se adaptează la fluctuațiile presiunii aerului și menține caracteristicile de evacuare stabile în condiții frecvente de pornire-oprire sau mutații de sarcină.


Îmbunătățirea eficienței sistemului

Prin scurtarea ciclului de evacuare și reducerea timpului de inactivitate al echipamentului, rata ciclului și eficiența utilizării energiei a echipamentului pneumatic sunt indirect îmbunătățite.


Mecanism de atenuare a erorilor

Treceți automat în modul de evacuare atunci când alimentarea cu aer este întreruptă pentru a evita deplasarea necontrolată a actuatorului din cauza presiunii reziduale.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Supapă de reținere seria AK
URMĂTORUL:Supapă de control al vitezei din seria ASP cu supapă de reținere acționată cu pilot
  • Model ASV120F ASV220F ASV310F ·410F ASV510F
    Lichidul folosit Aer
    Rezistență la presiune garantată 1,5 MPa
    Presiune maximă de lucru 1MPa
    Presiune minima de functionare 0,1 MPa
    Temperatura ambiantă și temperatura fluidului -5 până la 60°C (dar nu congelat)
    Nota 1 Material adecvat pentru conducte Nailon, nailon moale, poliuretan
    Opțional Piuliță de blocare circulară Cu protecție împotriva stropilor, piuliță de blocare rotundă
    Notă 1) Acordați atenție presiunii maxime de funcționare a nailonului moale și a poliuretanului.

    Supapa de evacuare rapidă și supapă de accelerație de evacuare integrate. Poate fi folosit pentru antrenarea de mare viteză a cilindrilor.
    ●Aproximativ de 2 ori suprafața efectivă a secțiunii transversale (comparativ cu supapele de control al vitezei)
    Modele corespunzătoare: ASV310F, 410F, 510F
    ● Echipat cu amortizor si conector cu schimbare rapida
    ● Corpul supapei din rășină ignifugă este standard (specificația UL V-0)
    Modele corespunzătoare: ASV310F, 410F, 510F
    ● Toate piesele din alamă sunt nichelate electrolitic

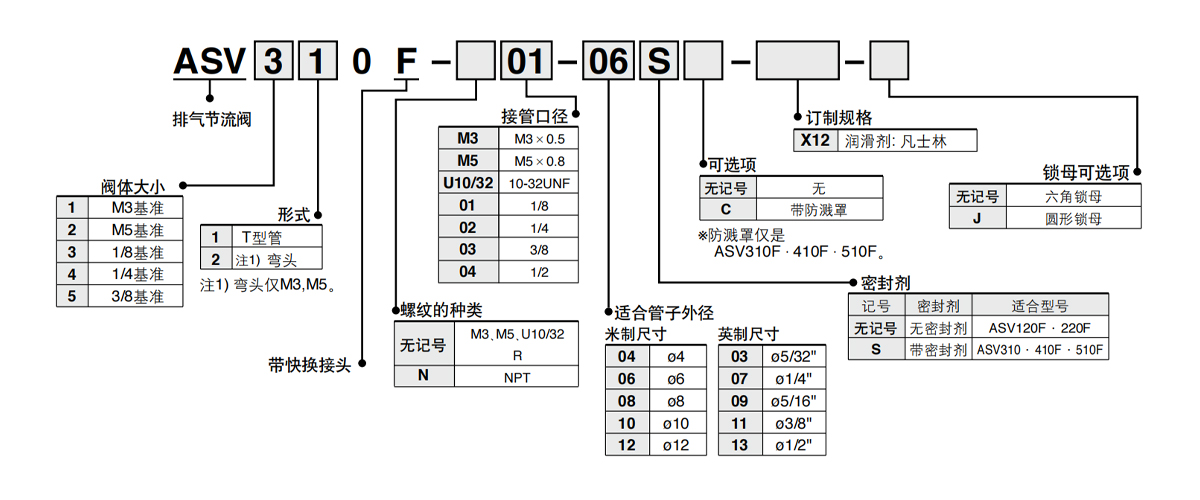

  • Model Diametrul de preluare Potrivit pentru diametrul exterior al țevii (mm) Viteza sunetului debit dm³/(s ·bar) Raportul de presiune critic
    4 6 8 10 12 5132” 1/4" 5/16" 3/8" 1/2" N-OUT OUT-EXH IN-OUT OUT-EXH.
    ASV120F-M3 M3×0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

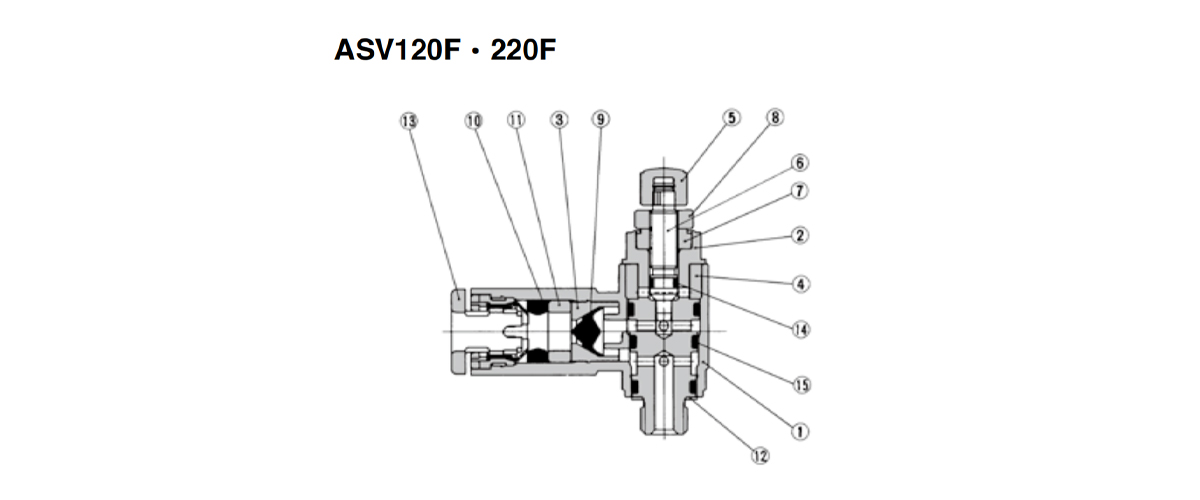

  • Piese componente
    Număr Numele piesei Material Notă
    1 Corpul supapei A PBT
    2 Corpul supapei B Alama Nota 1) Placare cu nichel electric
    3 Inelul scaunului supapei alamă Placare cu nichel electric
    4 Material de tăcere burete PVA
    5 Roată de mână PBT Tip M3: alamă nichelată electroless
    6 Supapă cu ac alamă Placare cu nichel electric
    7 Supapă cu ac guide seat alamă Placare cu nichel electric
    8 Piuliță de blocare Oțel Nota 3) Cromat de zinc Nota 2)
    9 Miez de supapă HBNR
    10 Piesă de etanșare BNR
    11 Inel de separare POM
    12 Tampă de etanșare Oțel inoxidabil/BNR Tipul M3 este PVC
    13 Manșonul de eliberare -
    14 inel O BNR
    15 inel O BNR
    Notă 1) M3 type is made of stainless steel.
    Notă 2) Round lock nuts are electroplated with nickel.
    Notă 3) Round lock nuts are made of brass.

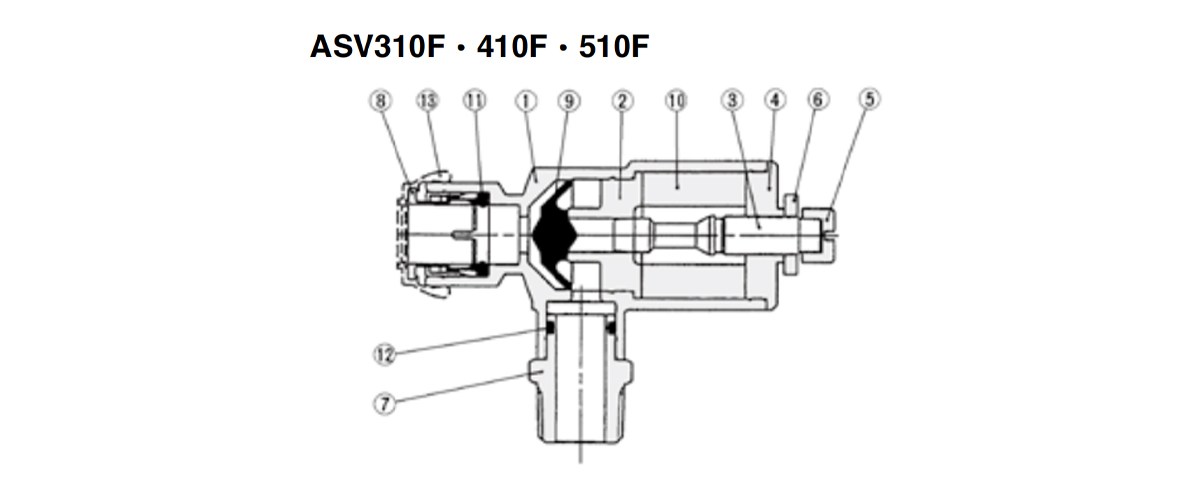

    Piese componente
    Număr Numele piesei Material Notă
    1 Corpul supapei A PBT UL94V-0
    2 Inelul scaunului supapei Aliaj de aluminiu Tratament cu cromat
    3 Supapă cu ac Aliaj de aluminiu Placare cu nichel electric
    4 Supapă cu ac guide seat Aliaj de aluminiu Placare cu nichel electric
    5 Roată de mână alamă Placare cu nichel electric
    6 Piuliță de blocare Oțel Nota 2) Cromat de zinc Nota 1)
    7 Îmbinare prin presare alamă Placare cu nichel electric
    8 Manșonul de eliberare -
    9 Miez de supapă Cauciuc poliuretanic
    10 Material de reducere a zgomotului burete PVA
    11 Piesă de etanșare BNR
    12 inel O BNR
    13 Acoperire CR ignifug UL94V-0
    Notă 1) Round lock nuts are electroplated with nickel.
    Notă 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

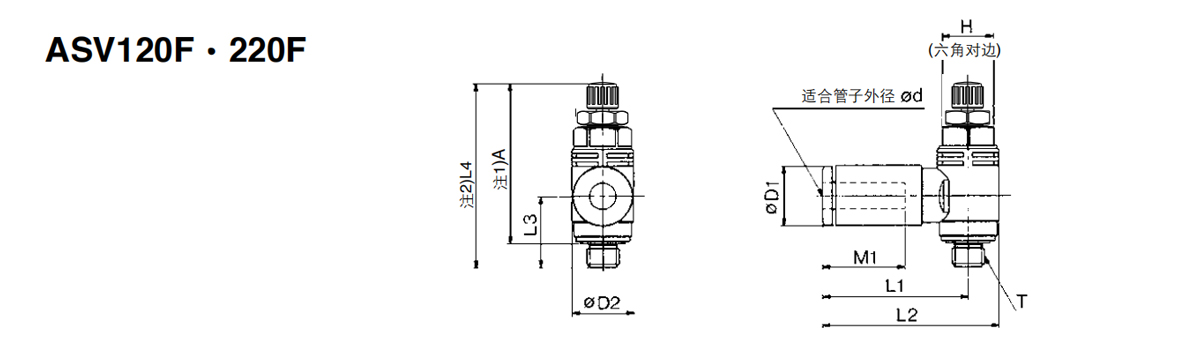

    Dimensiuni metrice
    Model Potrivit pentru diametrul exterior al țevii d T H D1 D2 L1 L2 L3 L4 ※A M1 Calitate
    g
    Max. Min. Max. Min.
    ASV120F-M3-04 4 M3×0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Notă 1) Reference dimensions after screwing in M thread
    Notă 2) L4 is the reference dimension.

    Dimensiuni imperiale
    Model Potrivit pentru diametrul exterior al țevii d T H D1 D2 L1 L2 L3 L4 ※A M1 Calitate
    g
    Max. Min. Max. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Notă 1) Reference dimensions after screwing in U10/32 thread.
    Notă 2) L4 is the reference dimension.

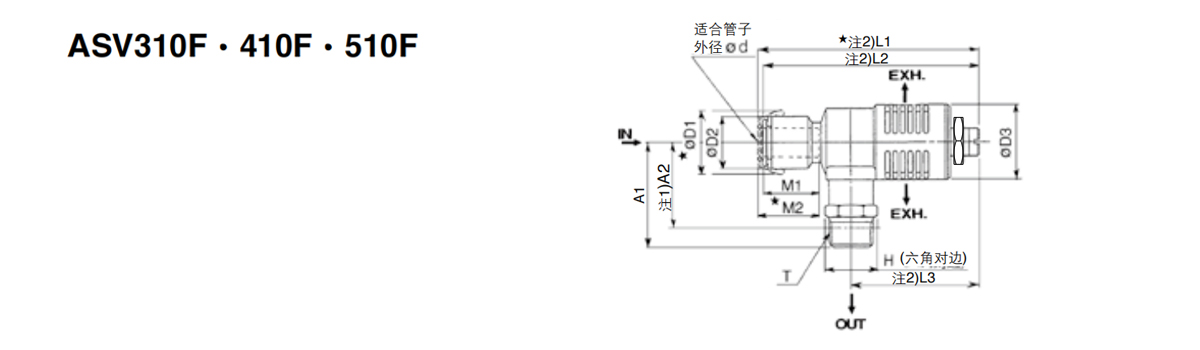

    Dimensiuni metrice
    Model Potrivit pentru diametrul exterior al țevii d T H □D1 D2 D3 □L1 L2 L3 Notă 2)
    A1     		A2 M1 ★M2 Calitate
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Dimensiuni cu capac.
    Notă 1) Reference dimensions after screwing in R thread.
    Notă 2) L1, L2, and L3 are reference dimensions.

    Dimensiuni imperiale
    Model Potrivit pentru diametrul exterior al țevii d T H ★D1 D2 D3 ★L1 L2 L3 Notă 2)
    A1     		Notă 1)
    A2     		M1 ★M2 Calitate
    g
    Max. Min. Max. Min. Max. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Dimensiuni cu capac.
    Notă 1) Reference dimensions after NPT thread is screwed in.
    Notă 2) L1, L2, and L3 are reference dimensions.
