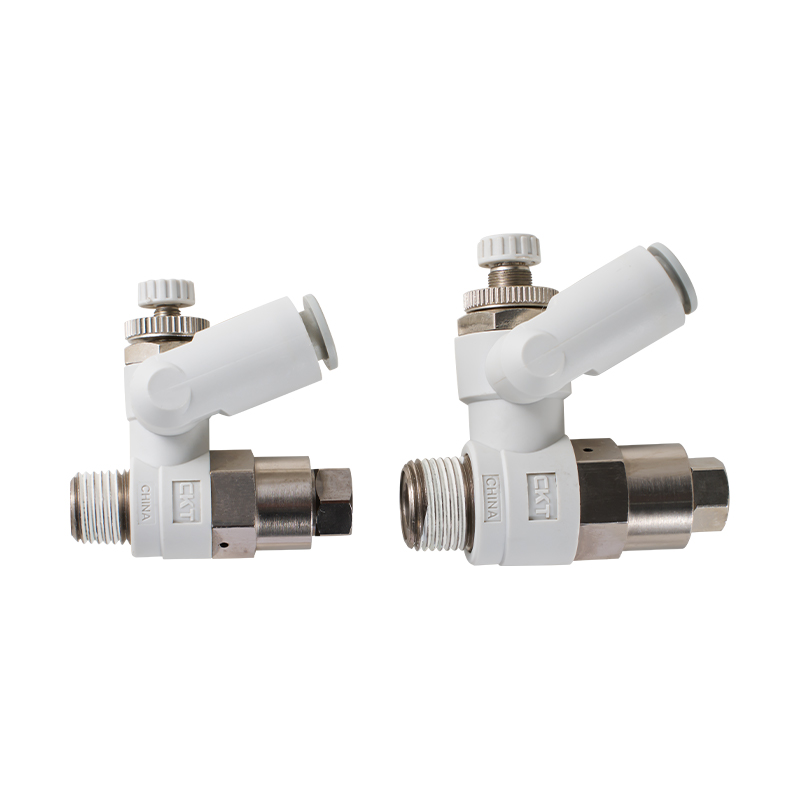

Supapă de control al vitezei din seria ASP cu supapă de reținere acționată cu pilot
  • Supapă de control al vitezei din seria ASP cu supapă de reținere acționată cu pilot
Supapă de control al debitului/Supapă de reținere

Supapă de control al vitezei din seria ASP cu supapă de reținere acționată cu pilot

Supapa de control al vitezei din seria ASP cu supapă de reținere acționată pilot integrează componentele de control pilot și de reglare hidraulică a vitezei din structura supapei de reținere. Controlează dinamic deschiderea portului principal de accelerație a miezului supapei prin presiunea pilot și realizează o reglare independentă și precisă a vitezei de mișcare bidirecțională a actuatorului și a funcției de curgere liberă inversă.

Caracteristici de bază

Principiul controlului presiunii pilot
Presiunea uleiului pilot este utilizată pentru a acționa asupra camerei de control a miezului supapei principale, iar zona de curgere a portului principal de accelerație este ajustată prin echilibrul dinamic al presiunii fluidului și al forței arcului, astfel încât să reducă sensibilitatea controlului vitezei actuatorului la fluctuațiile de sarcină externe.

Structura de control asimetrică a fluxului
Calea de curgere înainte este setată cu un mecanism de curgere reglabil, iar canalul invers este integrat cu o supapă de reținere fără scurgeri pentru a forma un cuplaj cu două funcții de amortizare unidirecțională și retur de ulei fără inversare, care îndeplinește cerințele diferențiate de control al vitezei ale cilindrului/motorului.

Mecanism de compensare dinamică a sarcinii
Deplasarea miezului supapei principale este compensată automat cu diferența de presiune dintre presiunea pilot și presiunea de sarcină, menținând o cădere de presiune relativ constantă la portul de accelerație și suprimând mișcarea actuatorului cauzată de schimbările bruște ale sarcinii externe.

Adaptabilitate la presiune pe mai multe niveluri
Designul circuitului de control pilot permite adaptarea la diferite niveluri de presiune a sistemului, iar capacitatea de reglare fină stabilă în condiții de presiune ridicată și debit mare este obținută prin ajustarea parametrilor raportului pilot.

Modularizare funcțională integrată
Ansamblul supapei unidirecționale și unitatea de control a clapetei adoptă un design de structură încorporat pentru a forma un modul compact de control al fluidului, reducând punctele de conectare la conducte și reducând riscul de scurgere.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Supapă de evacuare rapidă seria ASV
URMĂTORUL:Niciun articol următor
  • Fluid Aer
    Presiune dovada 1,5 MPa
    Presiune max. de operare 1MPa
    Presiune minină de funcționare 0,1 MPa
    Presiune de funcționare a supapei de control pilot Peste 50% presiunea de funcționare (peste 0,1 Mpa)
    Temperatura ambientală și a fluidului -5~60℃ (fără îngheț)
    Material de tuburi aplicabil Nailon, nailon moale, poliuretan
    Notă) Acordați atenție la presiunea maximă de funcționare atunci când se utilizează tuburi moale din nailon sau poliuretan.

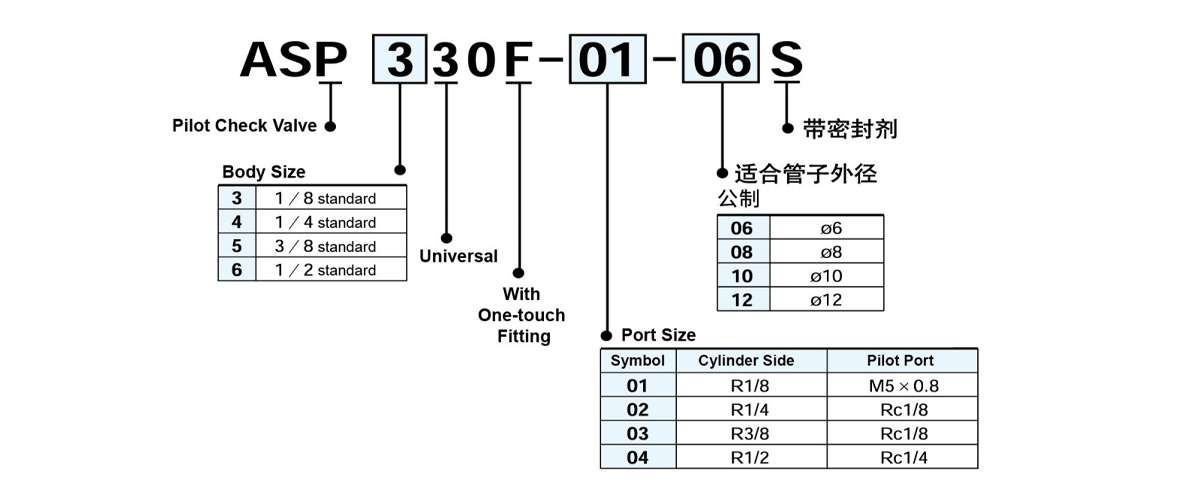

    Model
    Port
    Dimensiune
    Pilot
    Port     		Tubul aplicabil
    Dimensiunea metrică Dimensiune inch
    Ø6 Ø8 Ø10 Ø12 Ø1/4" Ø5/16" Ø3/8" Ø1/2"
    ASP330F-01 R1/8 M5×0,8 ● ●
    ASP430F-02 R1/4 Rc1/8 ● ●
    ASP530F-03 R3/8 Rc1/8 ● ●
    ASP630F-04 R1/2 Rc1/4 ●
    ASP430F-F02 R1/4 G1/8 ● ●
    ASP530F-F03 R3/8 G1/8 ● ●
    ASP630F-F04 R1/2 G1/4 ● ●
    ASP330F-N01 NPT1/8 10-32UNF ● ●
    ASP430F-N02 NPT1/4 NPT1/8 ● ●
    ASP530F-N03 NPT3/8 NPT1/8 ● ●
    ASP630F-N04 NPT1/2 NPT1/4 ●
    Notă: Toate piesele din alamă sunt galvanizate cu nichel.

    Model ASP330F ASP430F ASP530F ASP630F
    Tubul O.D Dimensiunea metrică Ø6, Ø8 Ø6 Ø8 Ø8 Ø10 Ø10 Ø12
    Dimensiune inch Ø1/4"
    Ø5/16"     		- Ø1/4"
    Ø5/16"     		Ø5/16" Ø3/8" - Ø3/8"
    Ø1/2"
    Controlat
    Flux Free
    Flux     		Debitul
    (L/min (ANR))     		180 330 350 600 750 1100 1190
    Sonic
    Conductanță     		0.58 1.04 1.08 1.86 2.32 3.4 3.68
    Critic
    Presiune
    Raport
    Controlat
    Flux     		0.15 0.15 0.15 0.15
    Flux liber 0.25 0.25 0.25 0.25
    Notă) Valorile debitului sunt măsurate la 0,5Mpa și 20℃

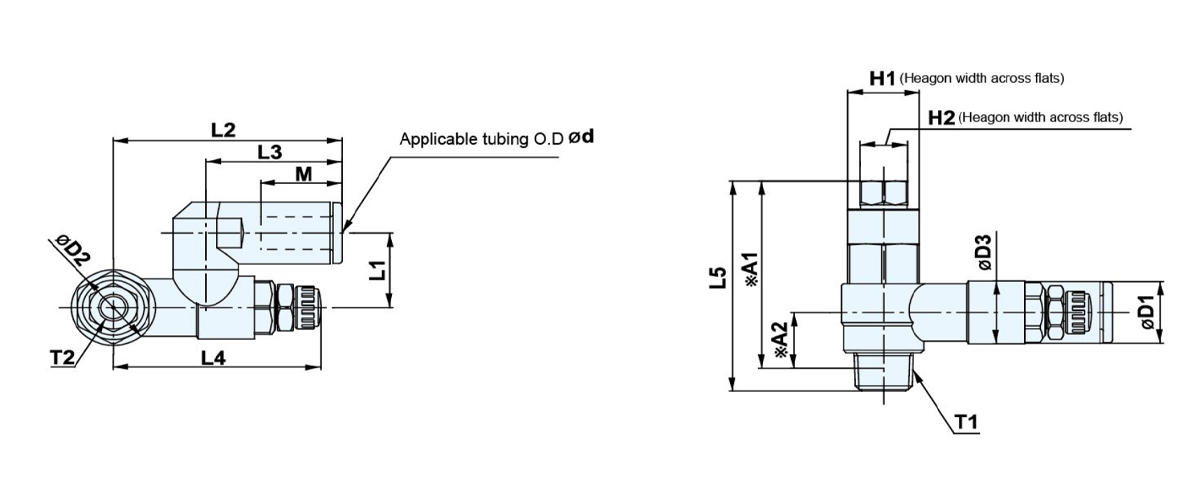

  • Dimensiune metrică
    Model d T1 T2 H1 H2 D1 D2 D3 L1 L2 L3 Observație 1)L4 L5 Observație 2)
    A1     		Observație 2)
    A2     		M Greutate
    (g)
    MAX. MIN.
    ASP330F-01-06S 6 R1/8 M5×0,8 12 8 11.6 14.2 11.8 14 38.4 22.9 39.6 34.6 38.6 35.2 10.5 13.7 32
    ASP330F-01-08S 8 15.2 15.8 44.7 28.2 38.9 33.9 18.7 35
    ASP430F-02-06S 6 R1/4 1/8 17 12 12.8 18.5 15 18 43.4 25.2 41.7 36.7 48.2 42.4 10.9 16.8 65
    ASP430F-02-08S 8 15.2 19.7 46.4 28.2 18.7 68
    ASP530F-03-08S 8 R3/8 1/8 19 12 15.2 23 19.8 20.3 51.3 28.2 46.9 41.9 55.1 50 14.4 18.7 107
    ASP530F-03-10S 10 18.5 23.1 54.1 32.6 20.8 110
    ASP630F-04-10S 10 R1/2 1/4 24 17 18.5 28.6 26.5 25.9 64.2 32.6 64.8 57.3 69.4 61.8 18.3 20.8 212
    ASP630F-04-12S 12 20.9 66 34.4 21.8 215
    Notă  1) Dimensiuni de referință
    Nota 2) Dimensiunile de referință ale filetului R după instalare

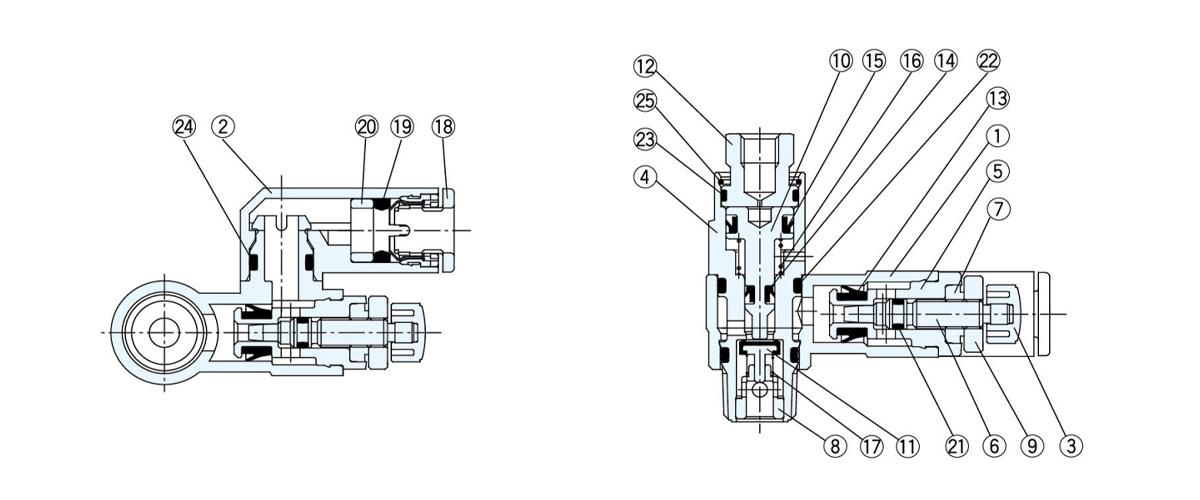

    Piese componente
    Articol Nume Material Remarcă
    1 Corpul A PBT -
    2 Corpul cotului PBT -
    3 Mâner PBT -
    4 Corpul pilotului alamă Placat cu nichel electroless
    5 Baiatul B alamă Placat cu nichel electroless
    6 Acul alamă Placat cu nichel electroless
    7 Acul guide alamă Placat cu nichel electroless
    8 Ghid alamă Placat cu nichel electroless
    9 Piuliță de blocare Oțel Cromat cu zinc
    10 Piston alamă Placat cu nichel electroless
    11 Supapă Oțel inoxidabil -
    12 Acoperire alamă Placat cu nichel electroless
    13 Sigiliu U HBNR -
    14 Sigiliu DY BNR -
    15 Sigiliu DY BNR -
    16 Primavara Oțel inoxidabil -
    17 Primavara Oțel inoxidabil -
    18 Caseta - -
    19 Sigiliu BNR -
    20 Distanțiere - -
    21 inel O BNR -
    22 inel O BNR -
    23 inel O BNR -
    24 inel O BNR -
    25 Sună Oțel inoxidabil -
