Ventuză cu vid seria ZP cu inel de blocare (Ø9~Ø50) Furnizori

Acasă / Produse / Componente pentru vid / Ventuza cu vid / Ventuză cu vid seria ZP cu inel de blocare, adaptor și suport tampon / Ventuză cu vid seria ZP cu inel de blocare (Ø9~Ø50)

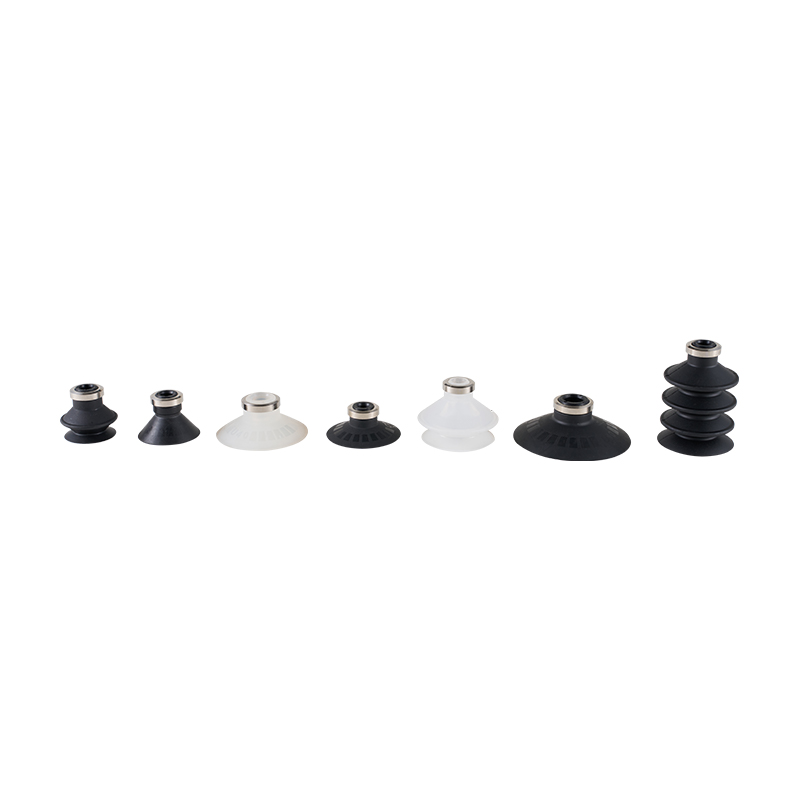

Ventuză cu vid seria ZP cu inel de blocare (Ø9~Ø50) Ventuză cu vid seria ZP cu inel de blocare (Ø9~Ø50)
  • Ventuză cu vid seria ZP cu inel de blocare (Ø9~Ø50)
  • Ventuză cu vid seria ZP cu inel de blocare (Ø9~Ø50)
Ventuză cu vid seria ZP cu inel de blocare, adaptor și suport tampon

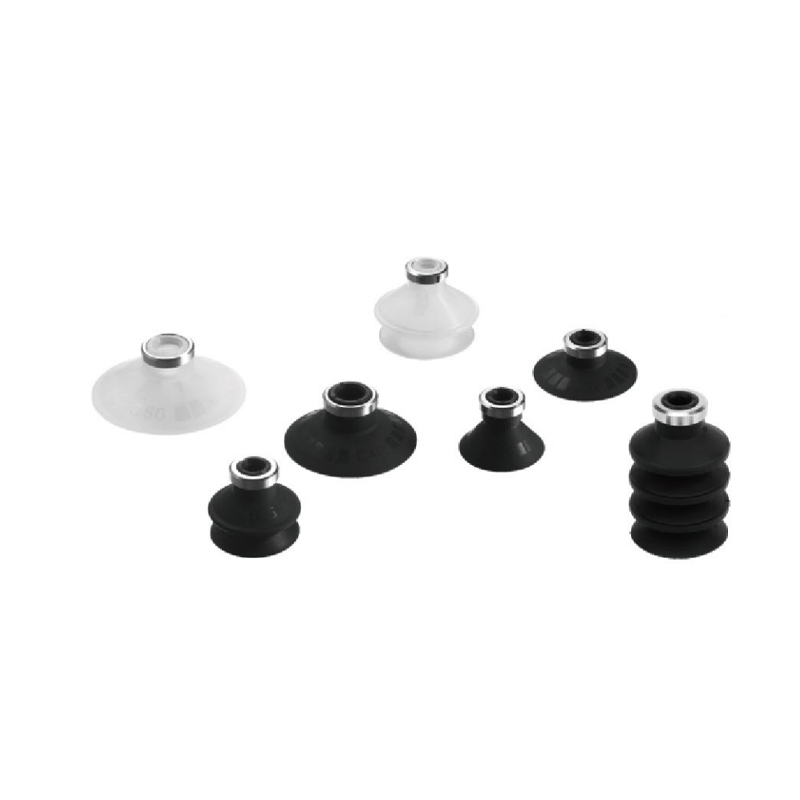

Ventuză cu vid seria ZP cu inel de blocare (Ø9~Ø50)

Ventuză cu vid din seria ZP cu inel de blocare (Ø9~Ø50) este o componentă de bază concepută pentru a îmbunătăți stabilitatea prindere cu vid. Structura sa unică inelară de blocare poate restrânge în mod eficient libertatea piesei de prelucrat în timpul procesului de adsorbție, oferind protecție fiabilă împotriva adsorbției pentru diferite scenarii de manipulare automată și poziționare de precizie.

Caracteristici de bază:

Blocarea mecanismului de adsorbție: Designul unic al inelului de blocare inelar formează o constrângere fizică în starea de lucru, suprimă semnificativ deviația sau tendința de rotație a piesei de prelucrat atunci când este supusă forței și îmbunătățește stabilitatea direcțională a procesului de prindere.

Fiabilitate îmbunătățită a adsorbției: Structura inelului de blocare cooperează cu presiunea negativă a vidului pentru a forma un mecanism dublu de protecție, rezistând în mod eficient perturbărilor externe (cum ar fi accelerația, vibrațiile și coliziunile ușoare) și reducând riscul potențial de detașare accidentală.

Contact flexibil și etanșare: Corpul ventuzei este de obicei realizat din materiale elastice specifice pentru a asigura o potrivire adaptabilă cu suprafața piesei de prelucrat, formând o etanșare eficientă în vid și adaptându-se la fluctuații ușoare ale suprafeței.

Optimizat pentru obiecte subțiri/mici: Această serie de dimensiuni (Ø9~Ø50) este potrivită în special pentru prinderea materialelor din plăci subțiri, a pieselor mici de precizie sau a pieselor de prelucrat ușoare cu suprafețe netede. Structura inelului de blocare este deosebit de critică pentru astfel de piese de prelucrat care sunt ușor deplasate sau afectate de fluxul de aer.

Universalitatea aplicațiilor de inginerie: Este utilizat pe scară largă în scenarii care necesită fixare direcțională sau manipulare anti-rotație, utilizat în mod obișnuit în asamblarea componentelor electronice, sortarea pieselor de turnare prin injecție mici, transportul materialului subțire (metal/nemetal), automatizarea ambalajului și alte legături de proces.

Specificațiile acoperă nevoi comune: Gama de diametre furnizată acoperă standardele comune de dimensiuni mici până la mijlocii de apucare a piesei de prelucrat în domeniul automatizării, ceea ce este convenabil pentru selecția și potrivirea ingineriei.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Ventuză cu vid seria ZP cu inel de fixare, adaptor și suport tampon (Ø9~Ø50)
URMĂTORUL:Niciun articol următor

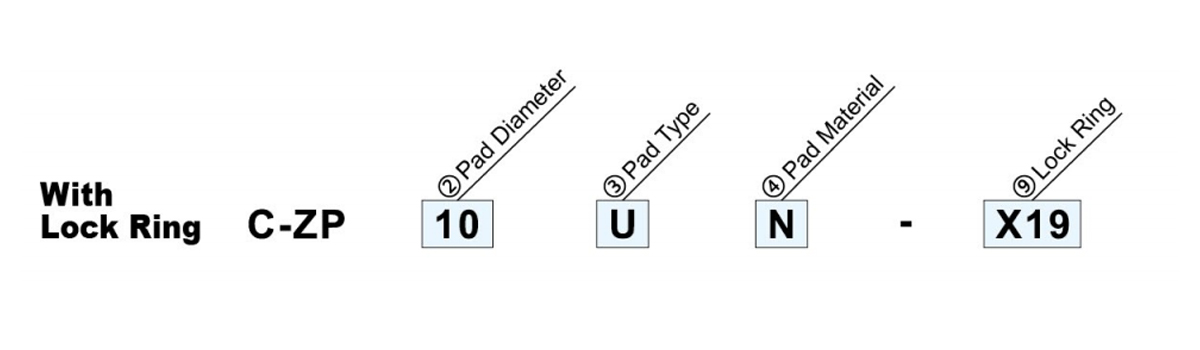

  • ②Pad dia. (mm)/③Tip Pad☆ E* F* G* ④Material     □
    09 10 13 14 16 20 25 30 32 40 50 N BNR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Cauciuc siliconic
    U Tip plat - ● ● - ● ● ● - ● ● ● *Consultați pagina 4 pentru material.
    C Tip plat With Ribs - ● ● - ● ● ● - ● ● ●
    D Adânc - ● - - ● - ● - - ● - ⑨Material
    B Burduf cu 2 trepte - ● ● - ● ● ● - ● ● ● Nil Cu inel de blocare
    J Burduf în 34 de trepte ● - - ● ● - ● ● - - - X19 Fără inel de blocare
    ●Aceleași litere inițiale indică faptul că inelul de blocare și adaptorul sunt interschimbabile.

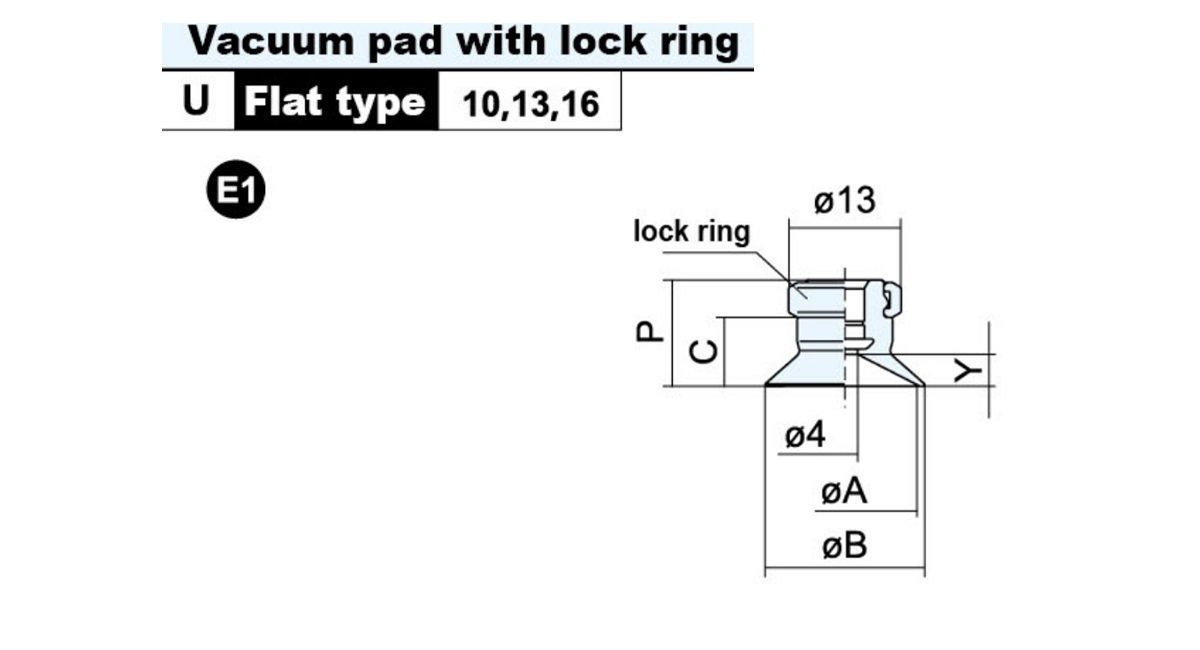

  • Model ØA ØB C P Y Greutate (g)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

    Model ØA ØB C P Y Greutate (g)

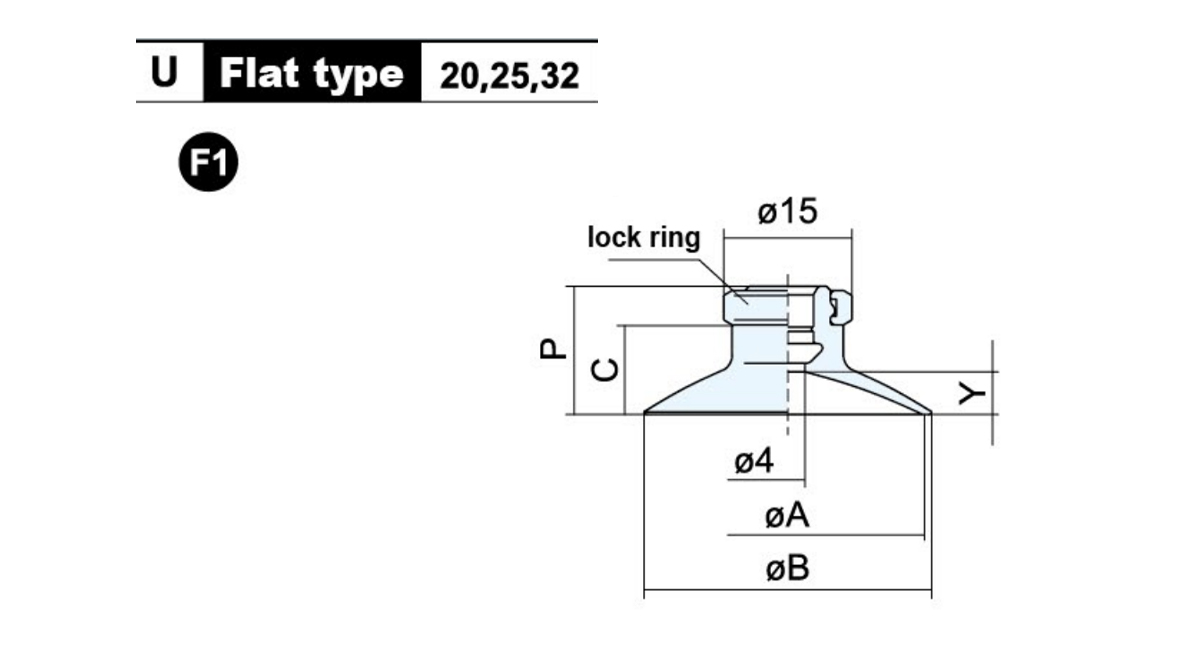

    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

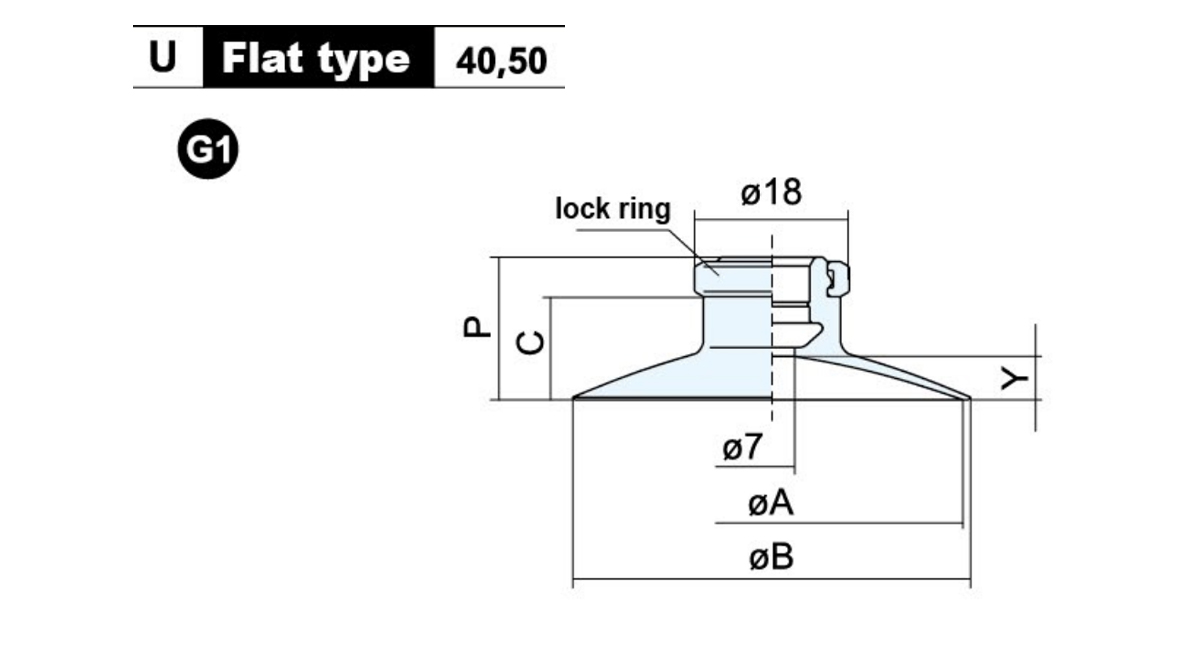

    Model ØA ØB C P Y Greutate (g)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

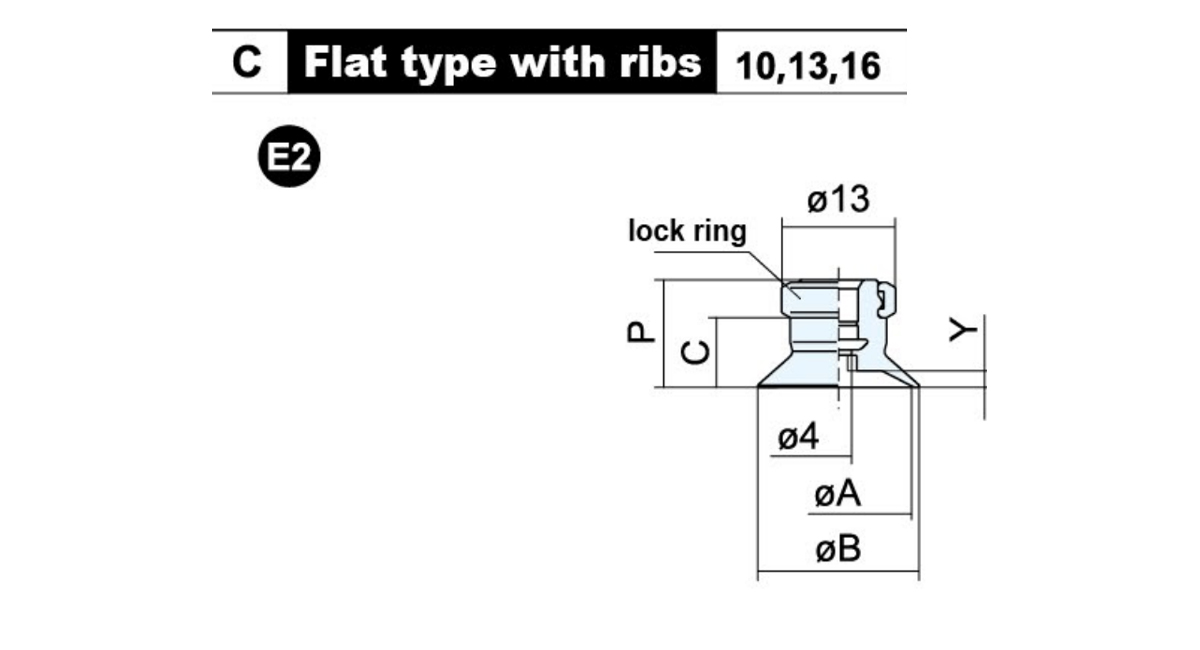

    Model ØA ØB C P Y Greutate (g)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

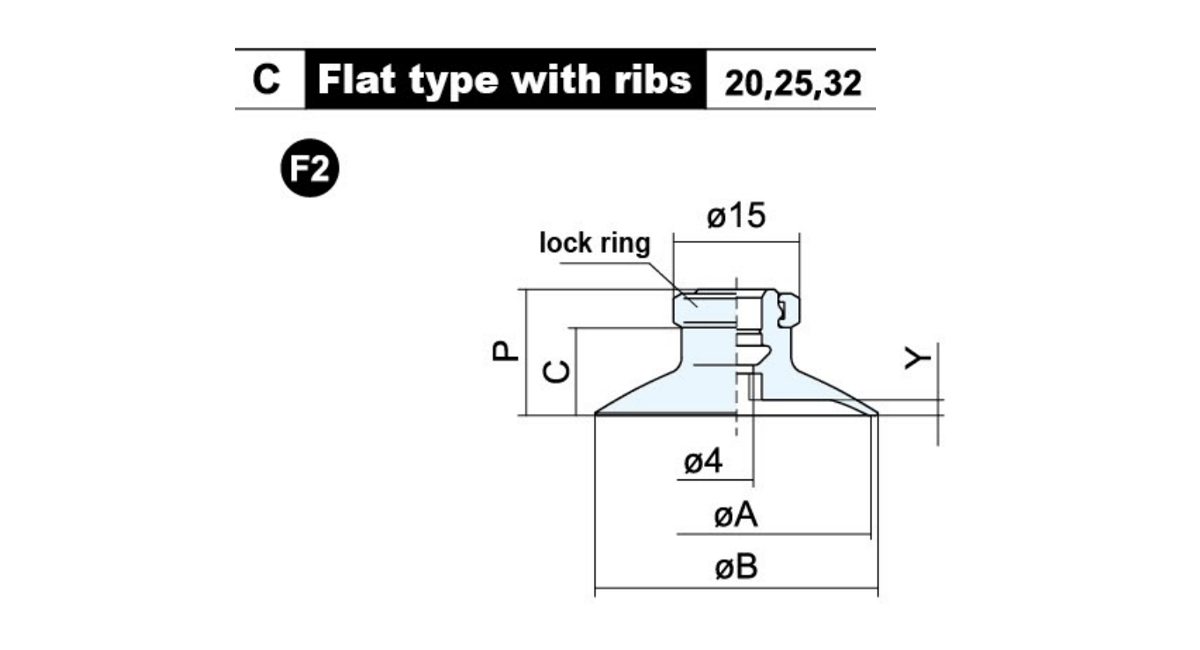

    Model ØA ØB C P Y Greutate (g)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

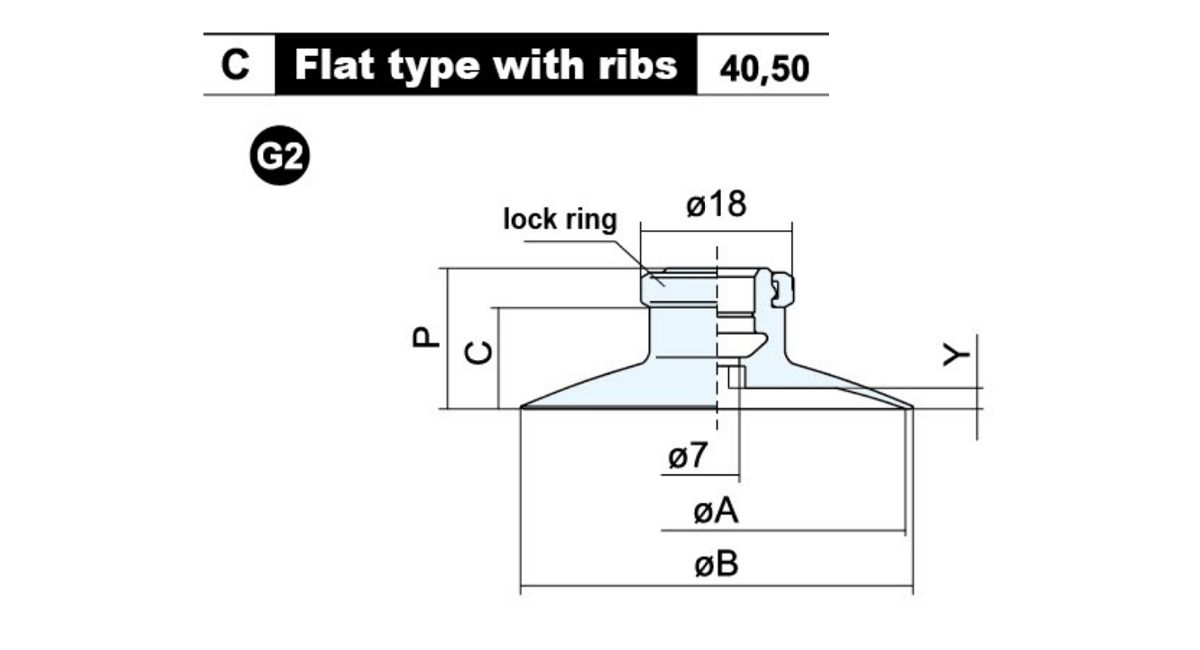

    Model ØA ØB C P Y Greutate (g)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

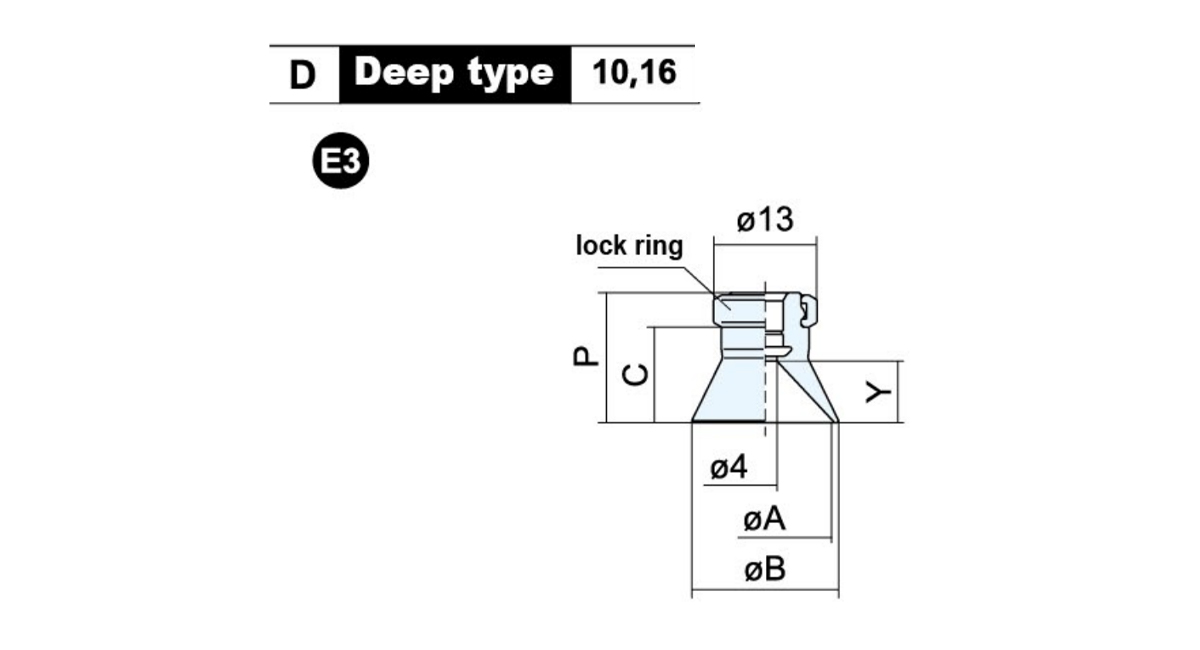

    Model ØA ØB C P Y Greutate (g)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

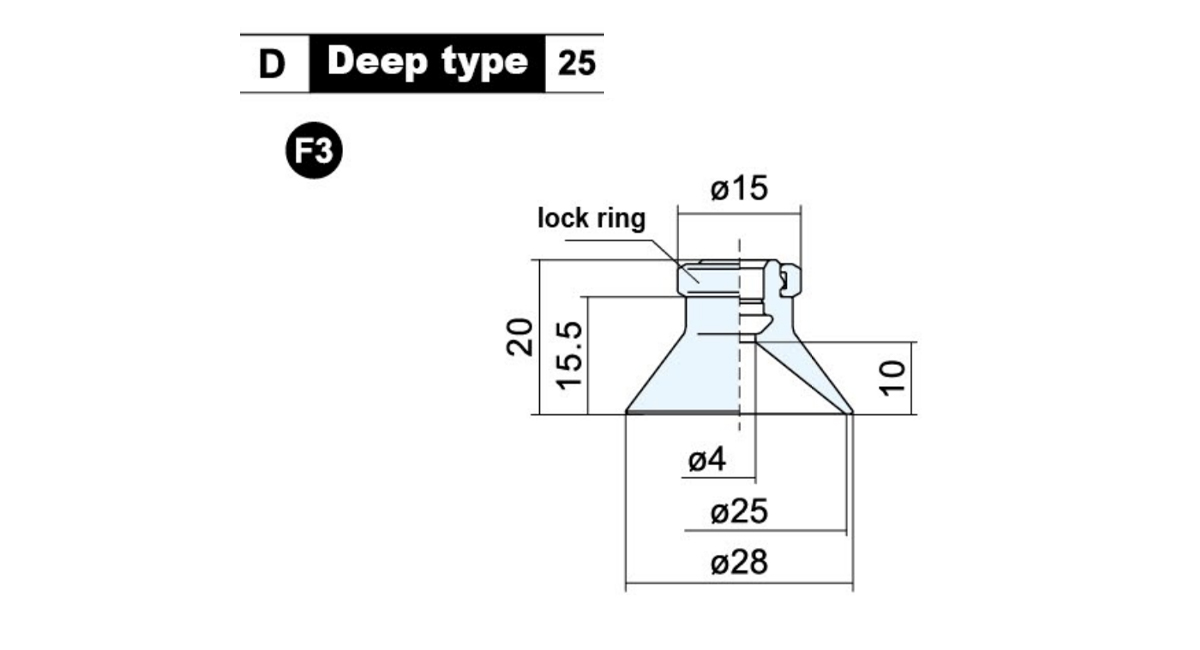

    Model Greutate (g)
    C-ZP25D□ 4.9

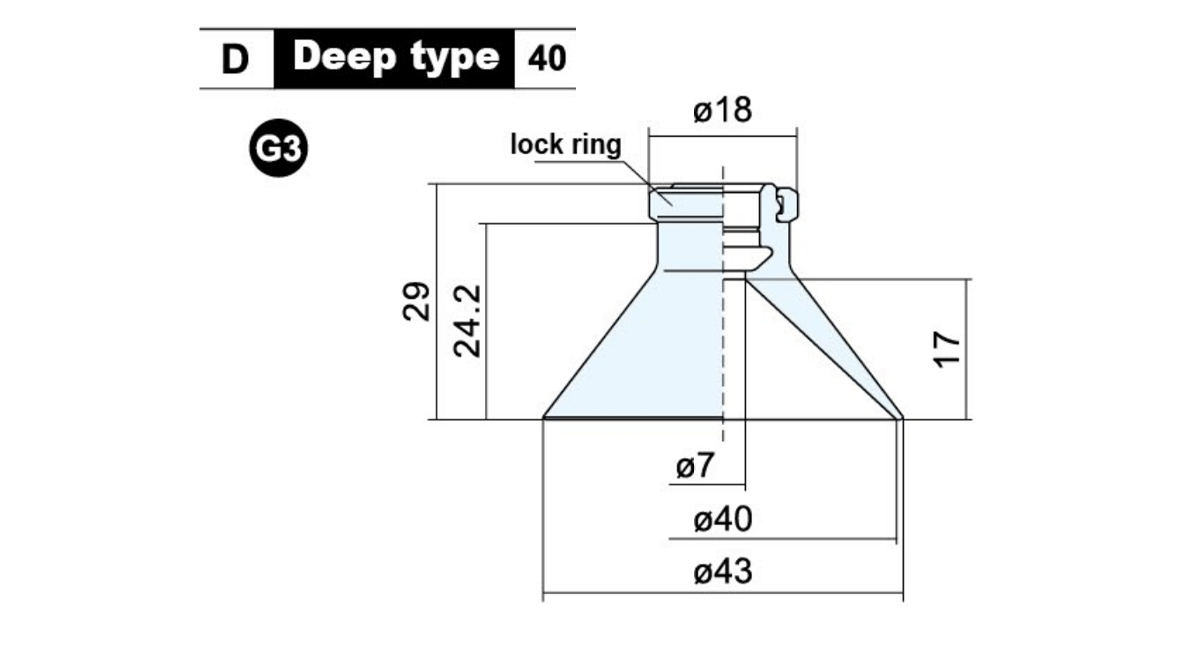

    Model Greutate (g)
    C-ZP40D□ 9.3

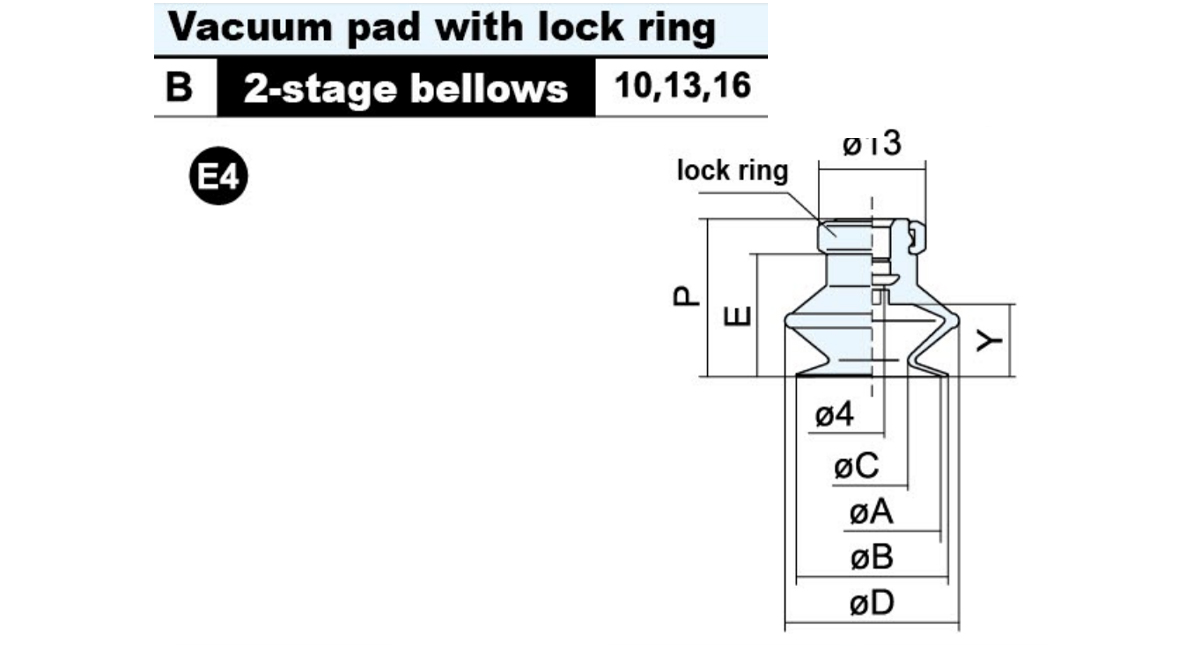

    Model ØA ØB ØC ØD E P Y Greutate (g)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

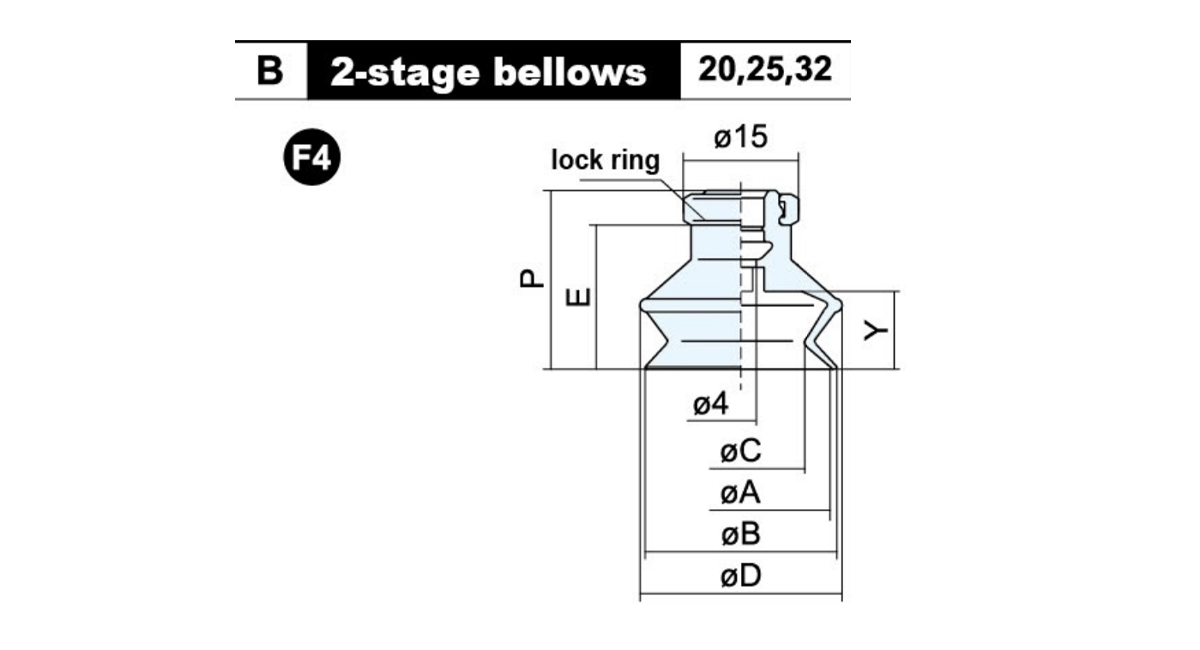

    Model ØA ØB ØC ØD E P Y Greutate (g)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

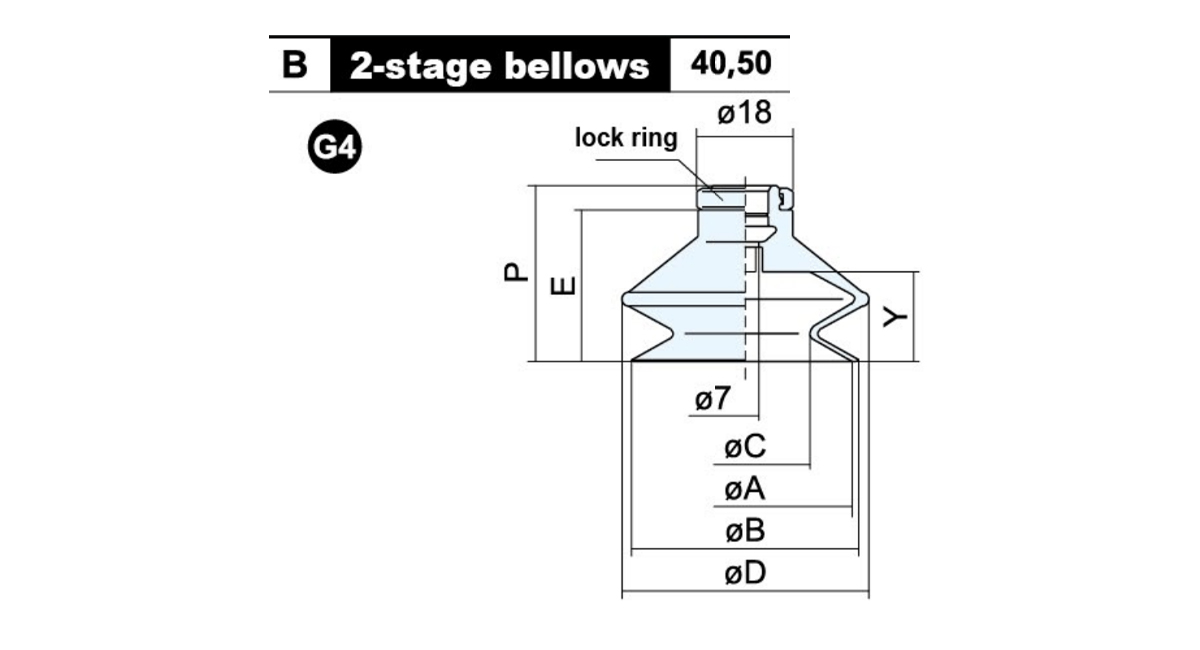

    Model ØA ØB ØC ØD E P Y Greutate (g)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

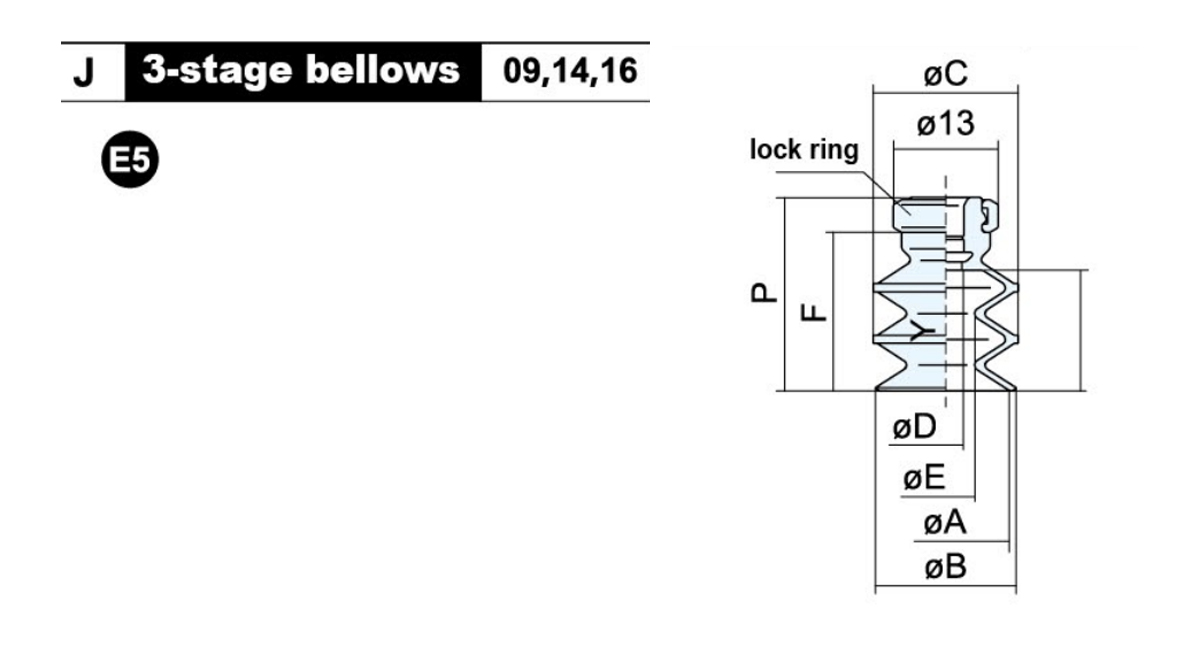

    Model ØA ØB ØC ØD ØE F P Y Greutate (g)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

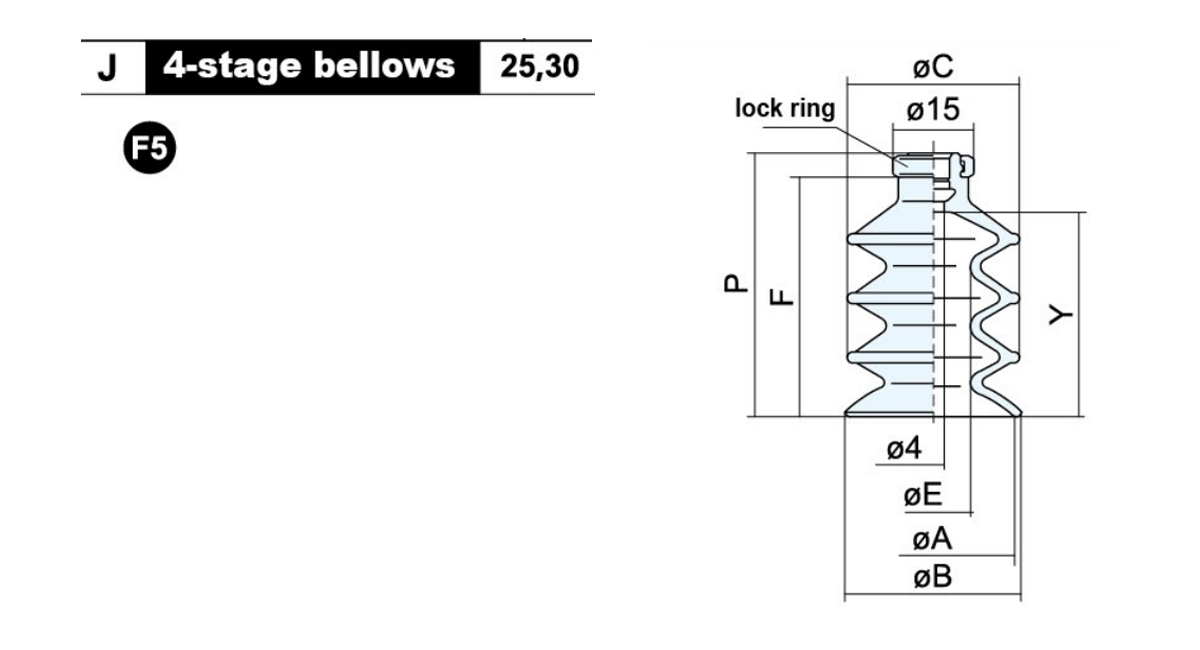

    Model ØA ØB ØC ØE F P Y Greutate (g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

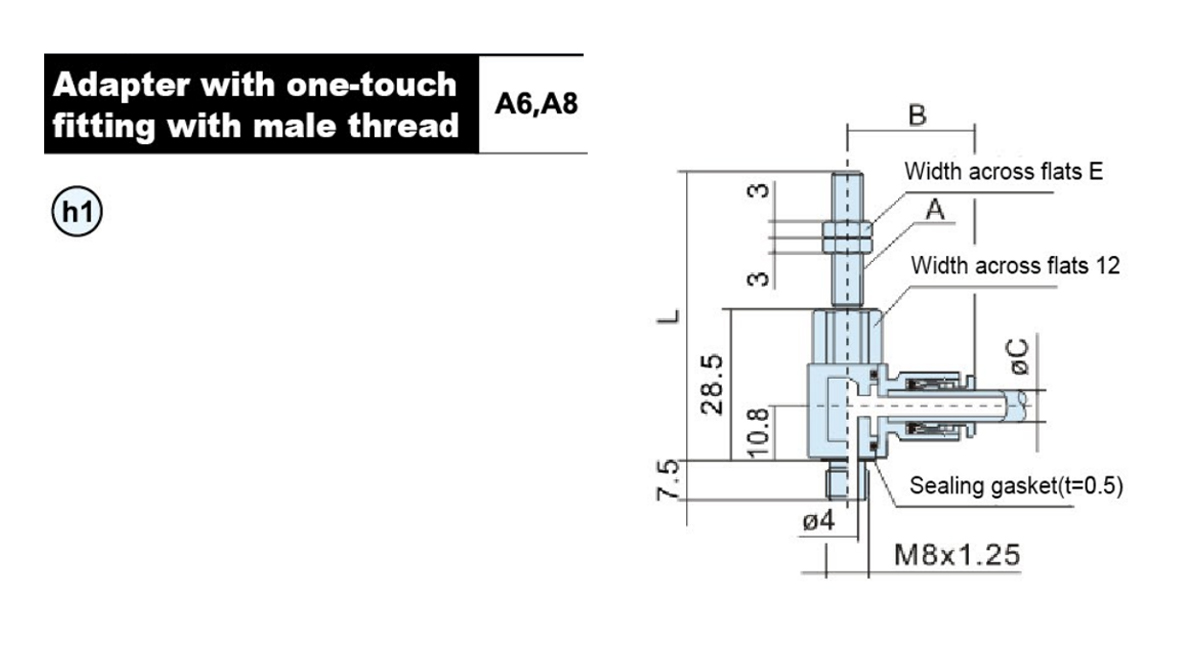

    Model A B ØC E L Greutate (g)
    ZPRL-04-A6 M6×1.0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8×1.0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

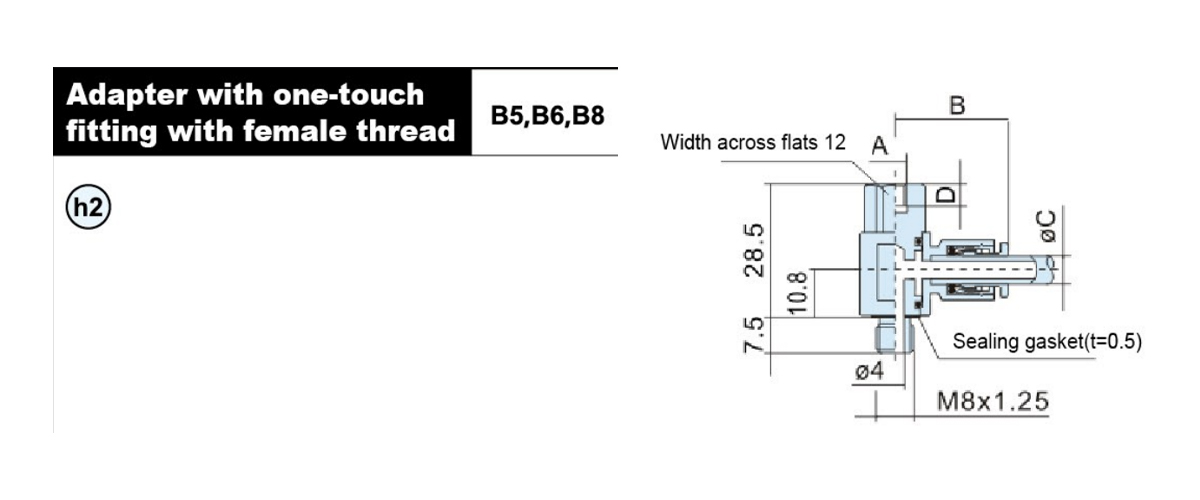

    Model A B ØC D Greutate (g)
    ZPRL-04-B5 M5×0,8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6×1.0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8×1,25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

    ØD Model ØB H L Q Greutate (g)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

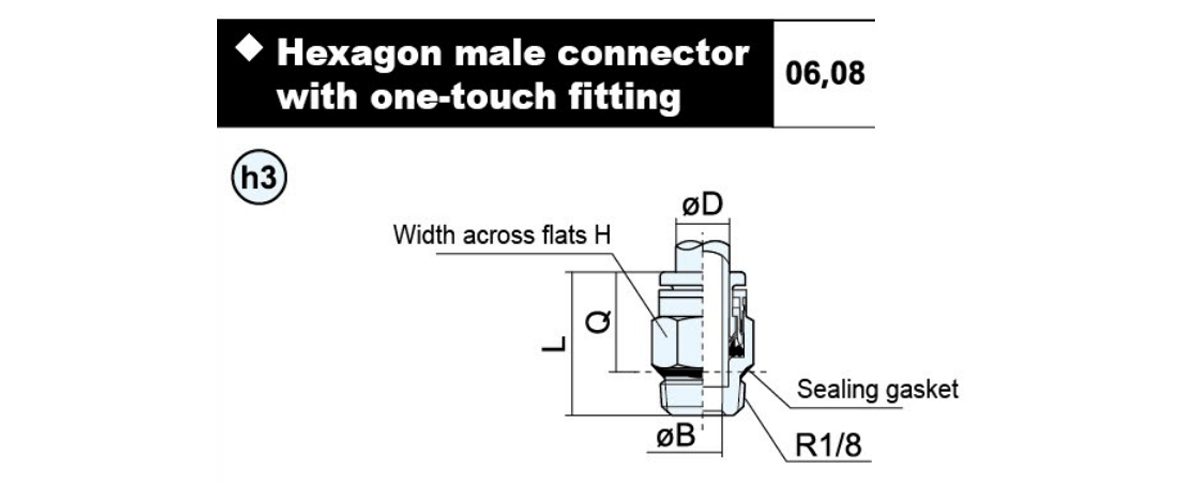

    ØD Model ØB C H L Q Greutate (g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

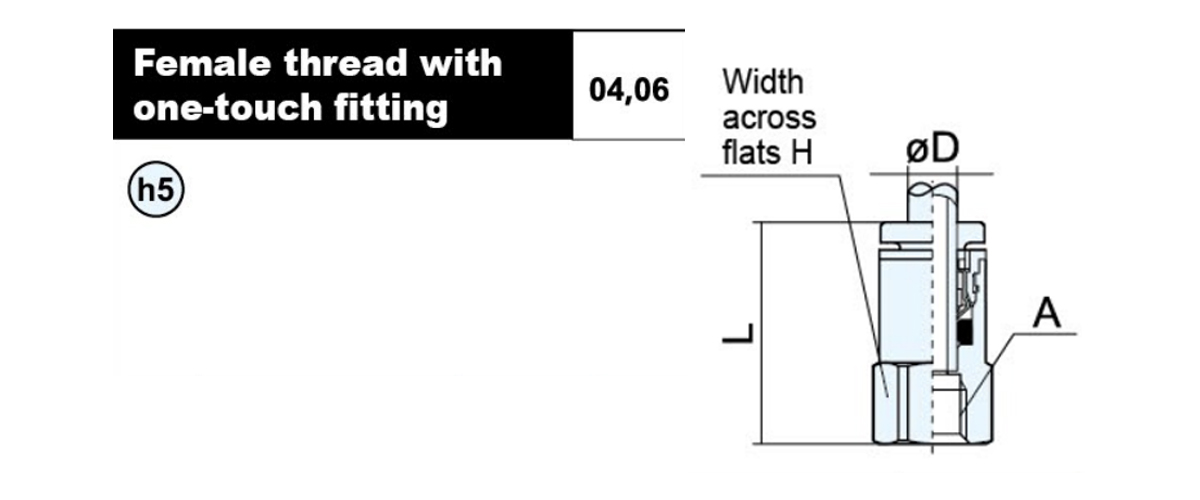

    ØD Model A H L Greutate (g)
    4 KJF04-M5-B M5×0,8 8 18.8 3.8
    KJF04-M6-B M6×1.0 19.3 3.2
    6 KJF06-M5-B M5×0,8 10 18 5.2
    KJF06-M6-B M6×1.0 20 6.6
    KJF06-M8-B M8×1.0 12 21 9.6

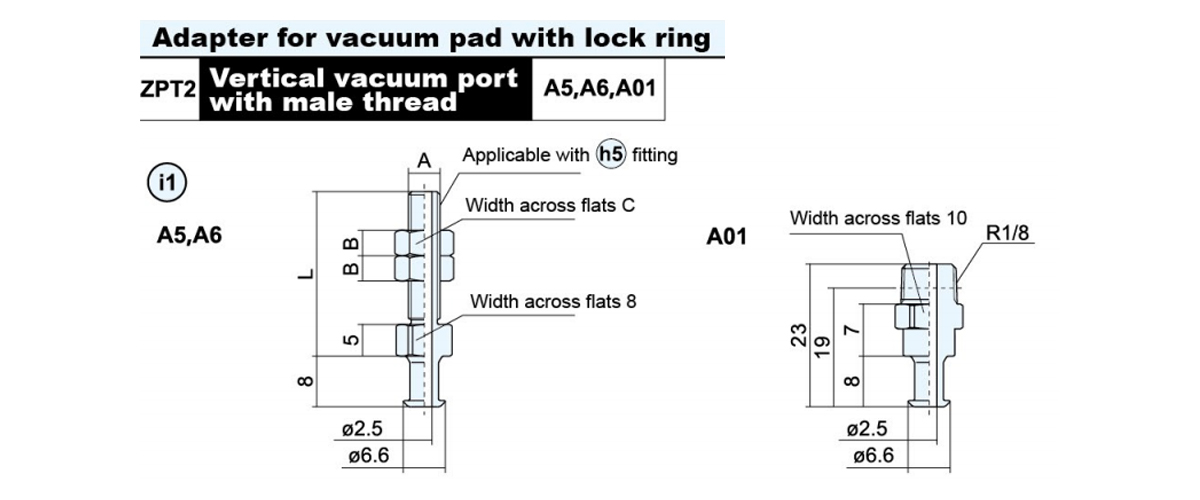

    Model de adaptor A B C L Greutate (g) Pad aplicabil
    ZPT2-A5 M5×0,8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6×1.0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

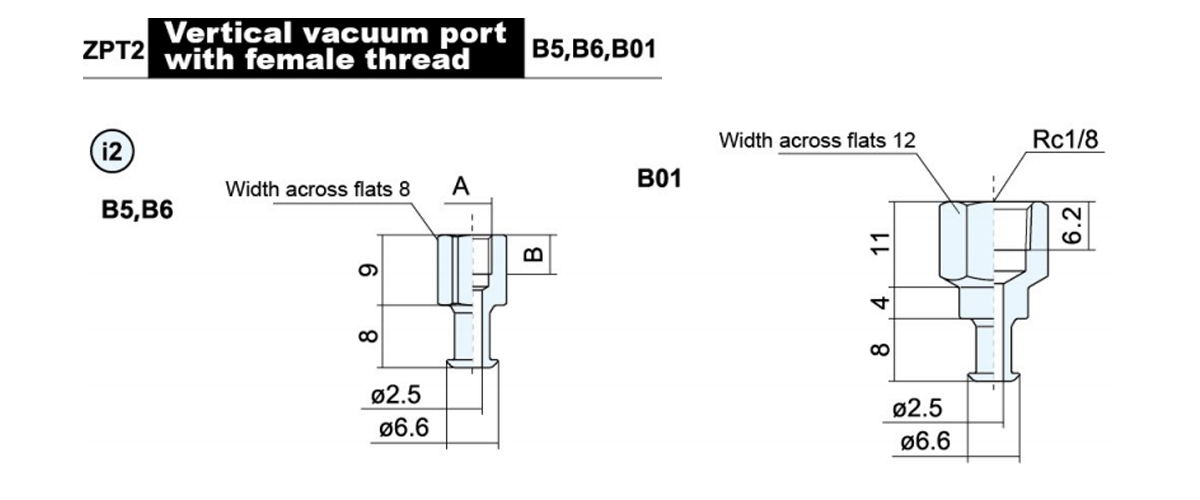

    Model de adaptor A B Greutate (g) Pad aplicabil
    ZPT2-B5 M5×0,8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6×1.0 6 3.7
    ZPT2-B01 - - 9

    Model de adaptor A B C D L Greutate (g) Pad aplicabil
    ZPT3-A6 M6×1.0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8×1.0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

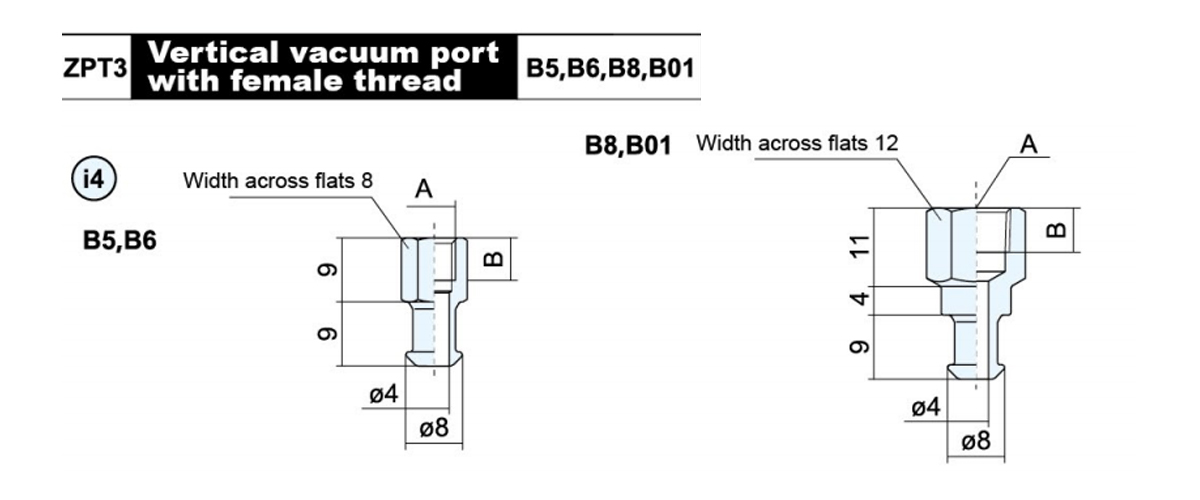

    Model de adaptor A B Greutate (g) Pad aplicabil
    ZPT3-B5 M5×0,8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6×1.0 6 4.3
    ZPT3-B8 M8×1,25 8 11.4
    ZPT3-B01 Rc1/8 6.2 9.6

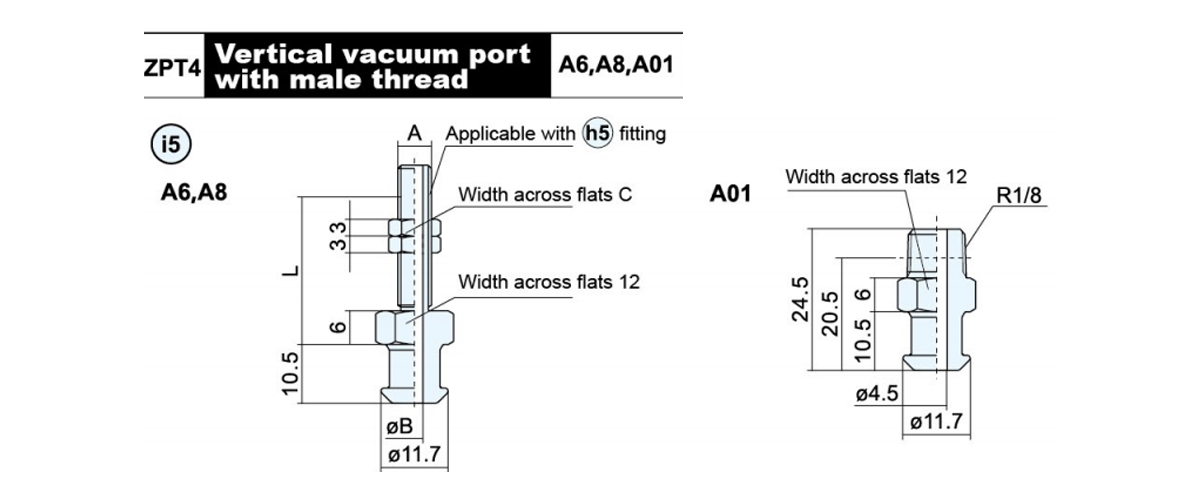

    Model de adaptor A ØB C L Greutate (g) Pad aplicabil
    ZPT4-A6 M6×1.0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8×1.0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

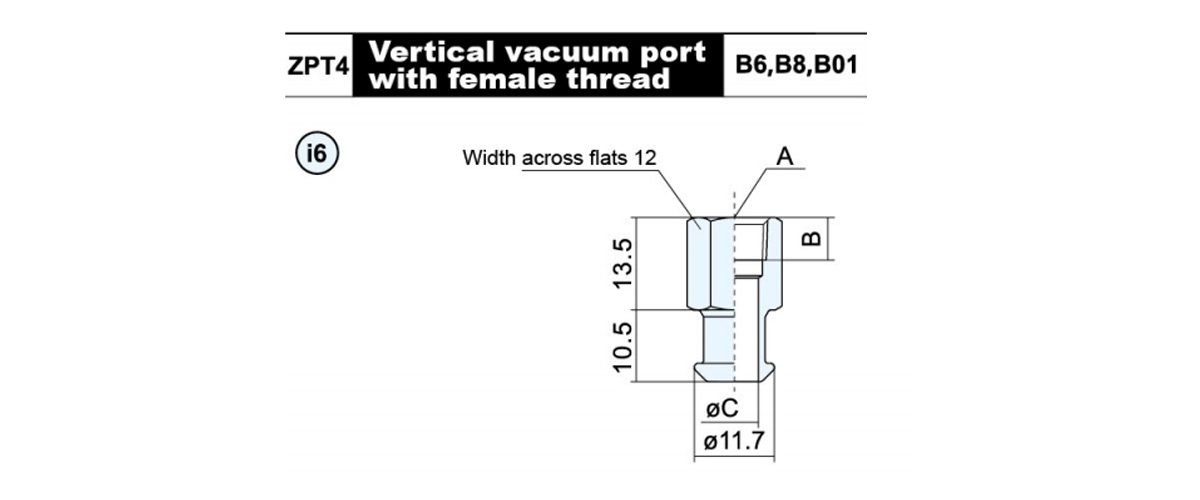

    Model de adaptor A B ØC Greutate (g) Pad aplicabil
    ZPT4-B6 M6×1.0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8×1,25 8 6.8 14.9
    ZPT4-B01 Rc1/8 6.2 10.7

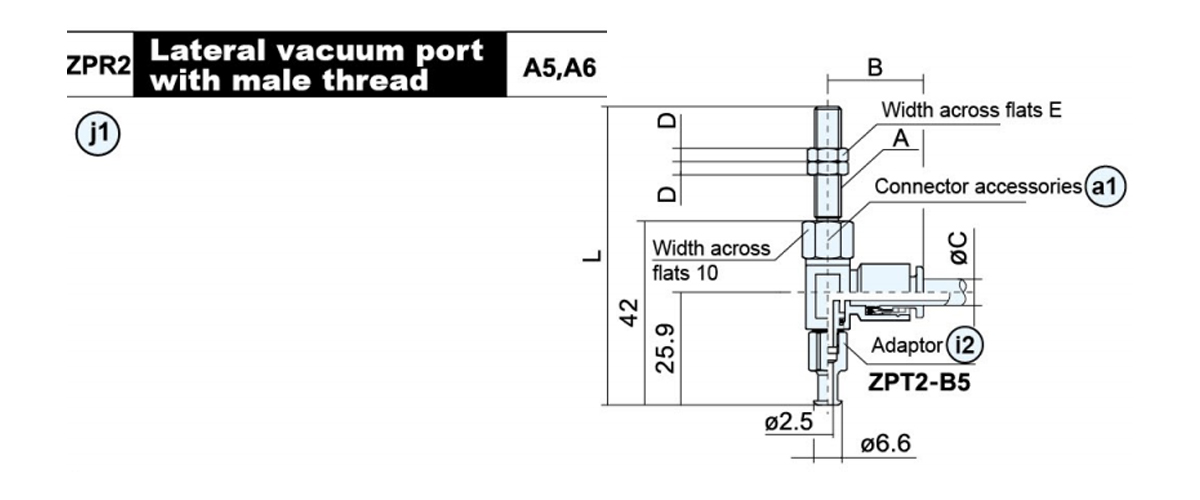

    Model de adaptor A B ØC D E L Greutate (g) Modelul de conector
    accesorii     		Pad aplicabil
    ZPR2-04-A5 M5×0,8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6×1.0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

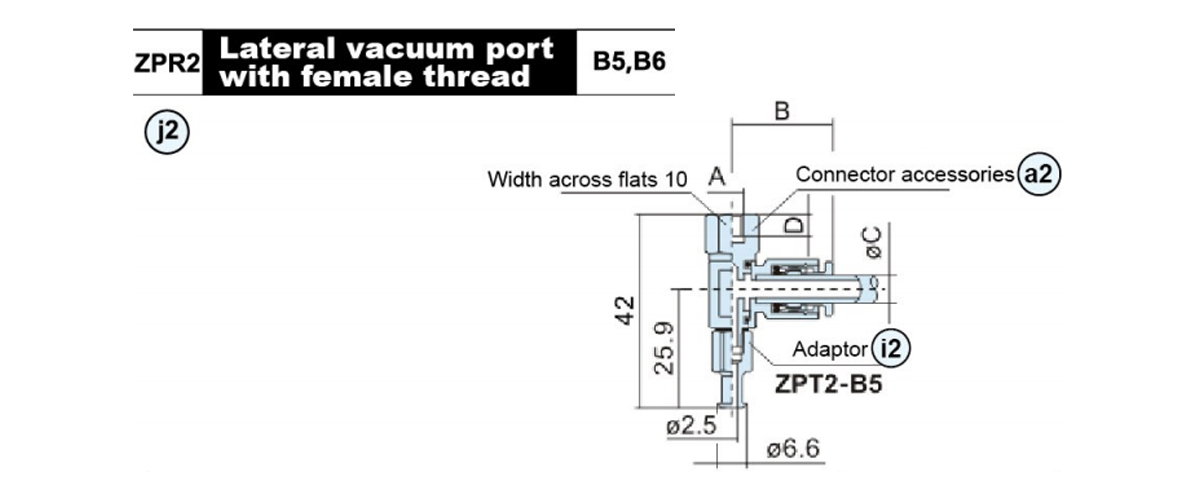

    Model de adaptor A B ØC D Greutate (g) Modelul de conector
    accesorii     		Pad aplicabil
    ZPR2-04-B5 M5×0,8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6×1.0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

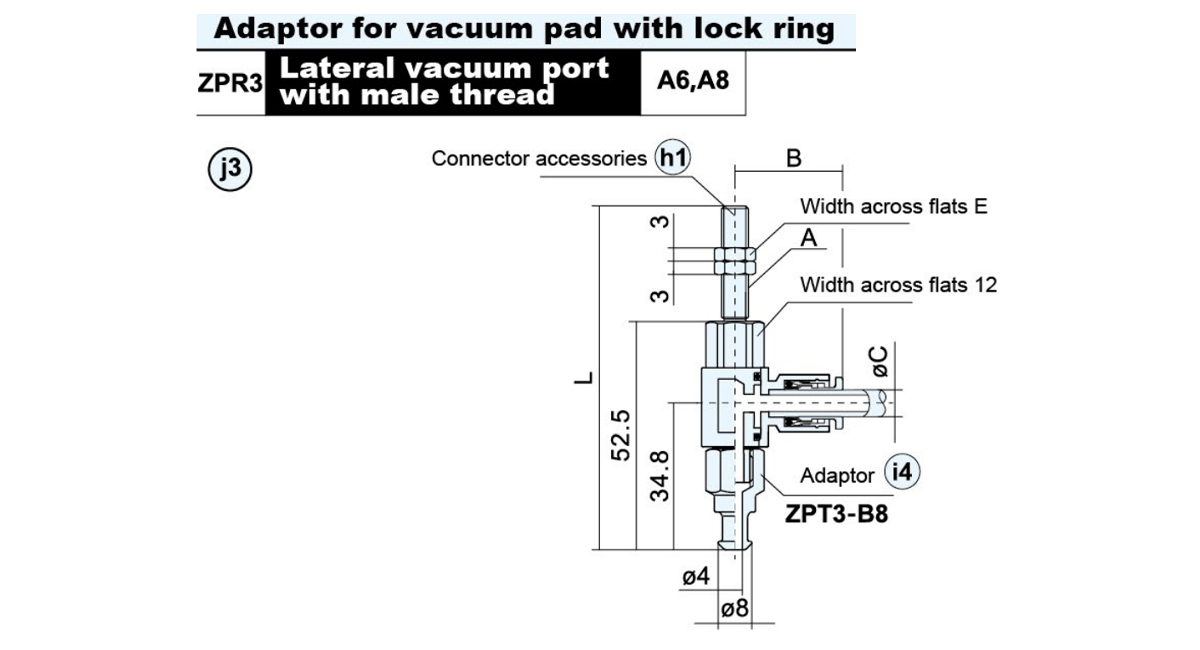

    Model A B ØC E L Greutate (g) Pad aplicabil
    ZPR3-04-A6 M6×1.0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8×1.0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

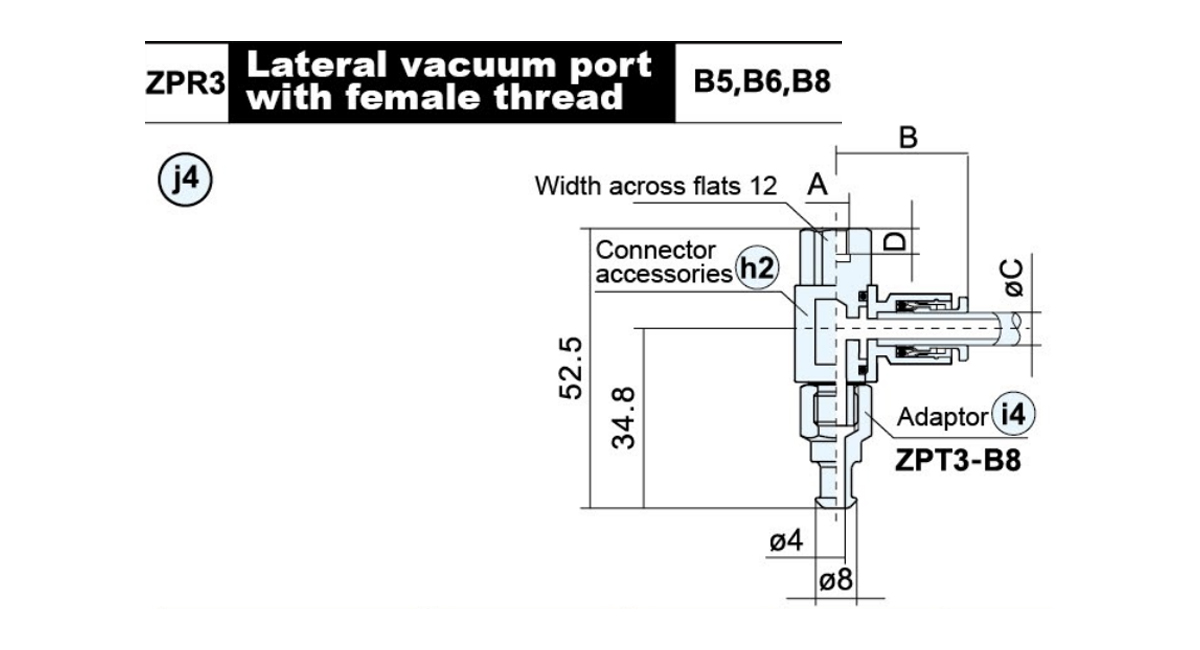

    Model A B ØC D Greutate (g) Pad aplicabil
    ZPR3-04-B5 M5×0,8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6×1.0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1,25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

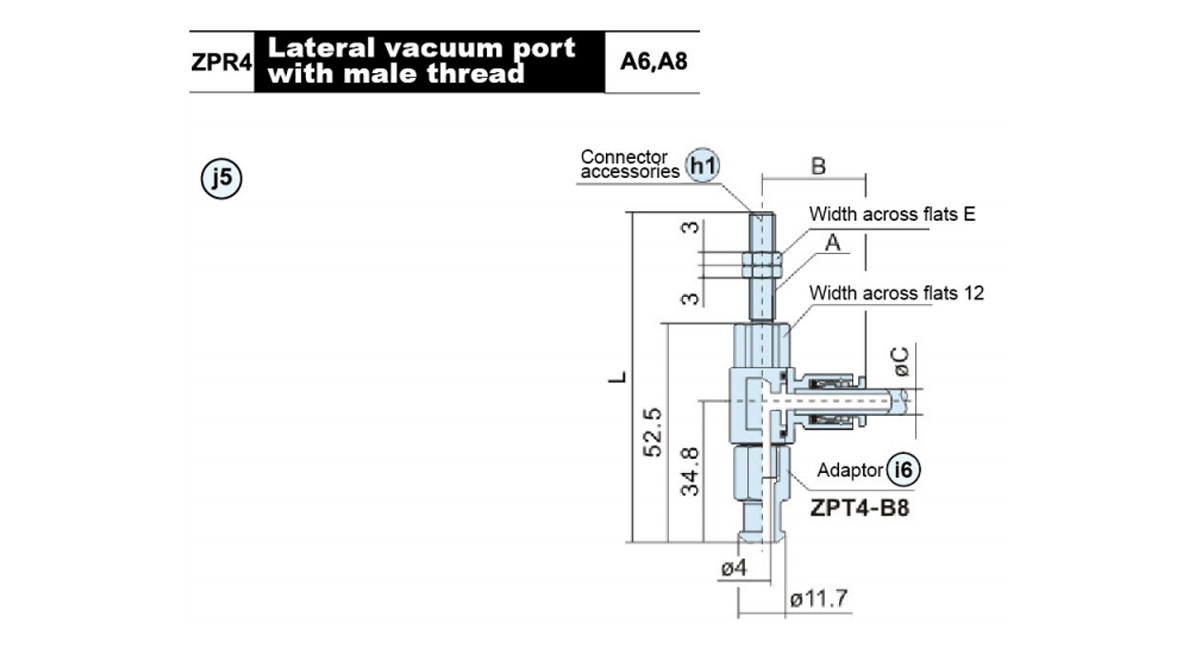

    Model A B ØC E L Greutate (g) Pad aplicabil
    ZPR4-06-A6 M6×1.0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8×1.0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

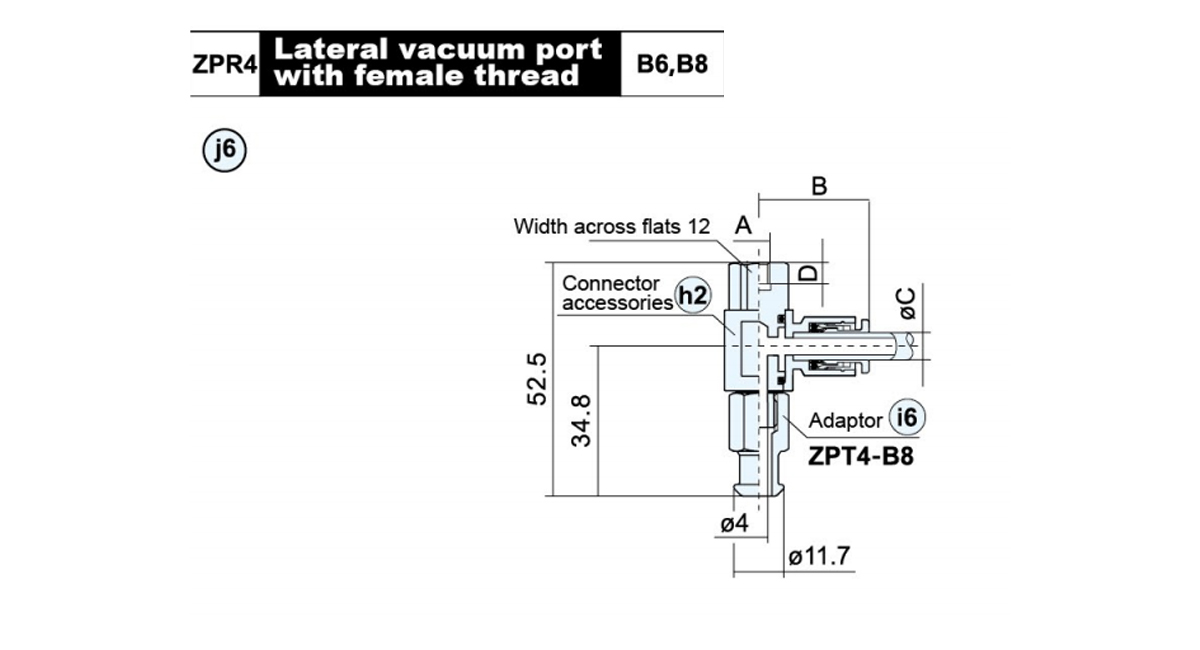

    Model A B ØC D Greutate (g) Pad aplicabil
    ZPR4-06-B6 M6×1.0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1,25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

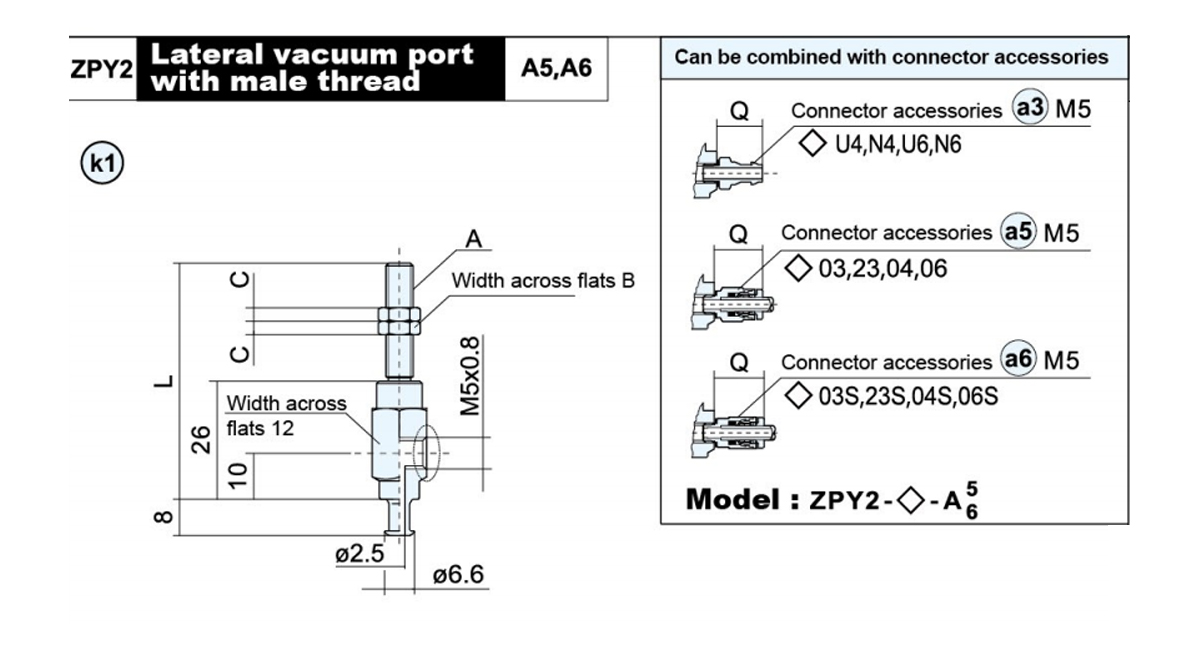

    Model A B C L Greutate (g) Pad aplicabil
    ZPY2-B5-A5 M5×0,8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6×1.0 8 3 52 28.4

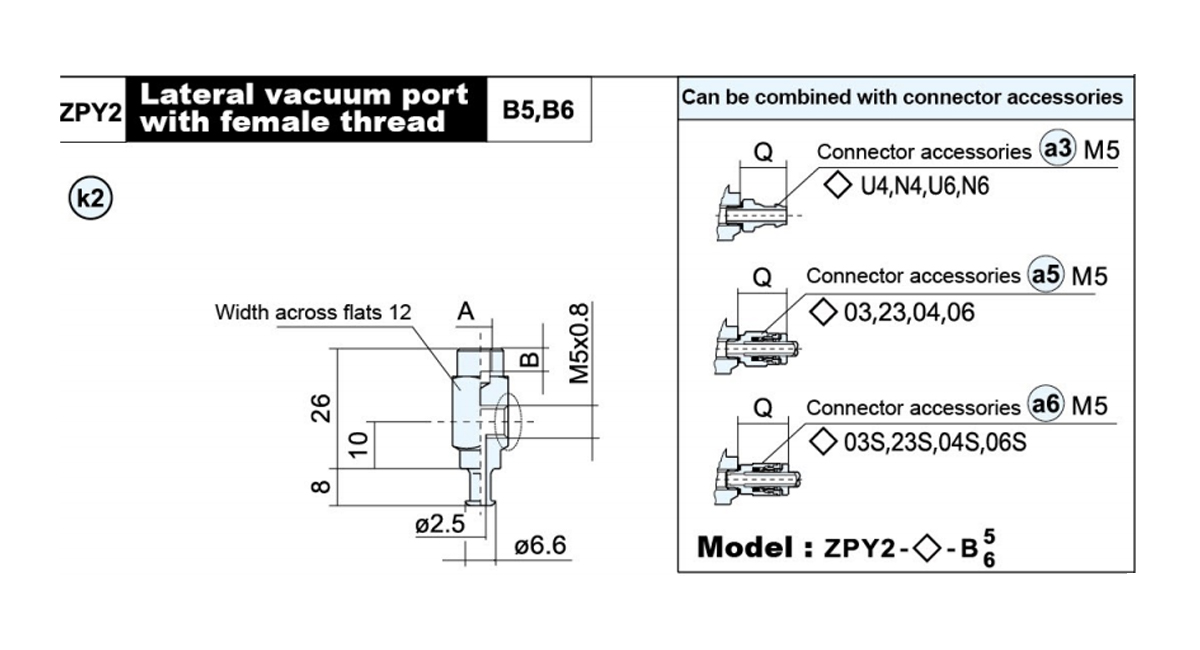

    Model A B Greutate (g) Pad aplicabil
    ZPY2-B5-B5 M5×0,8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6×1.0 6 20.6

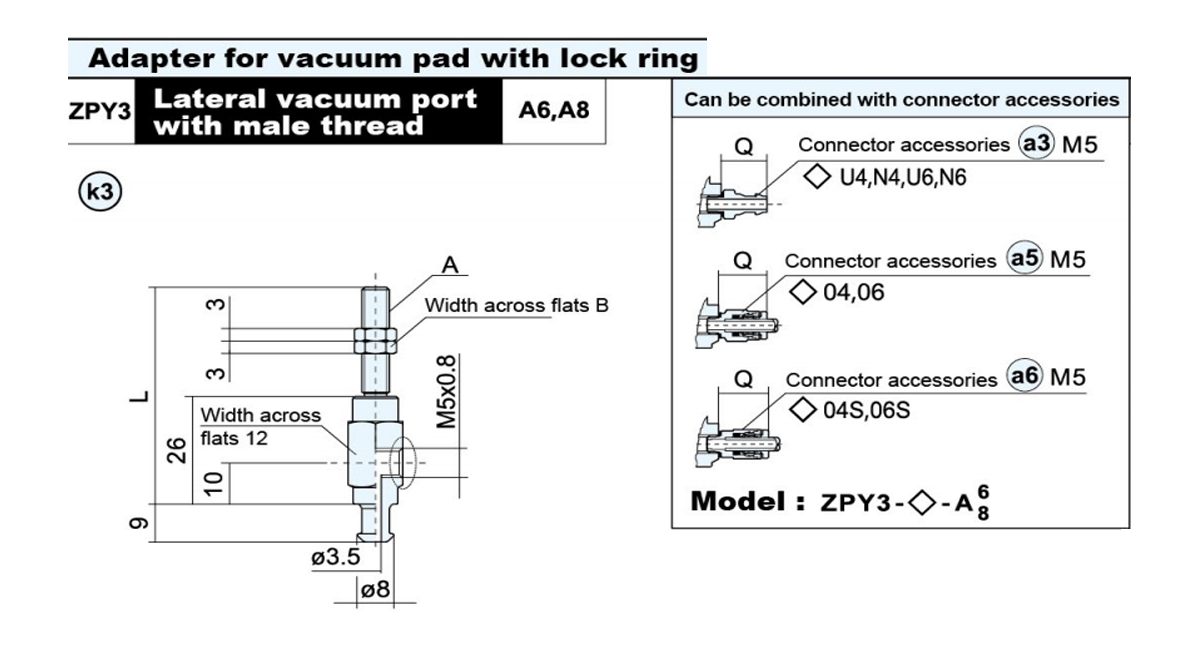

    Model de adaptor A B L Greutate (g) Pad aplicabil
    ZPY3-B5-A6 M6×1.0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8×1.0 12 44 34.4

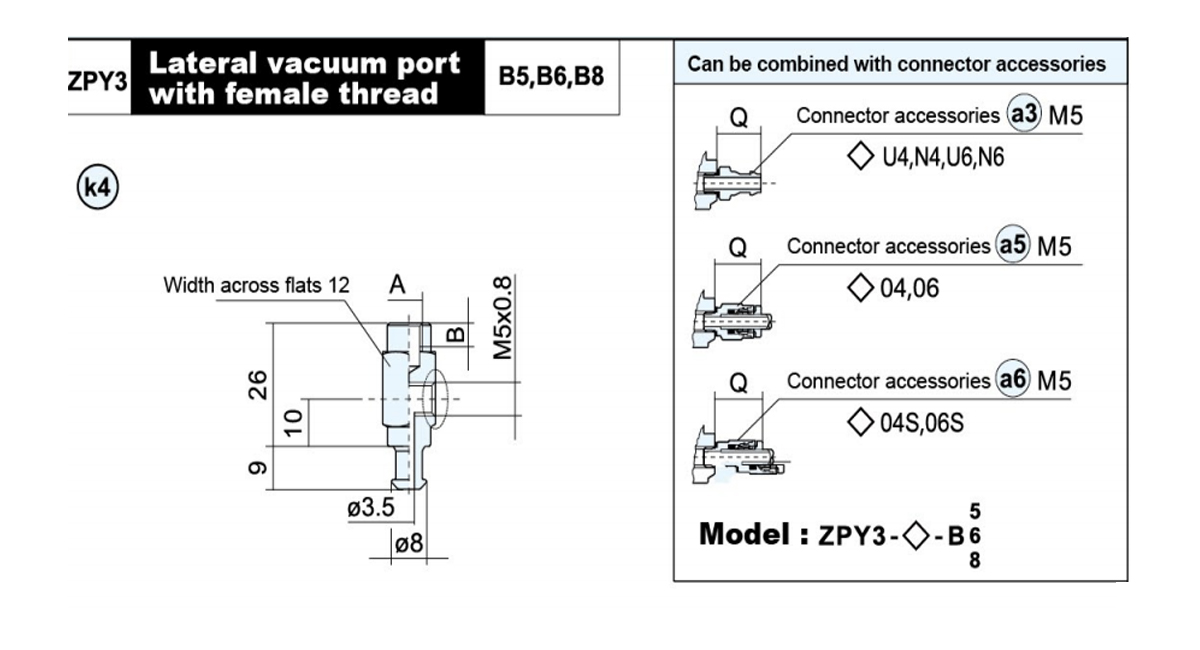

    Model de adaptor A B Greutate (g) Pad aplicabil
    ZPY3-B5-B5 M5×0,8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6×1.0 6 23.8
    ZPY3-B5-B8 M8×1,25 8 21.7

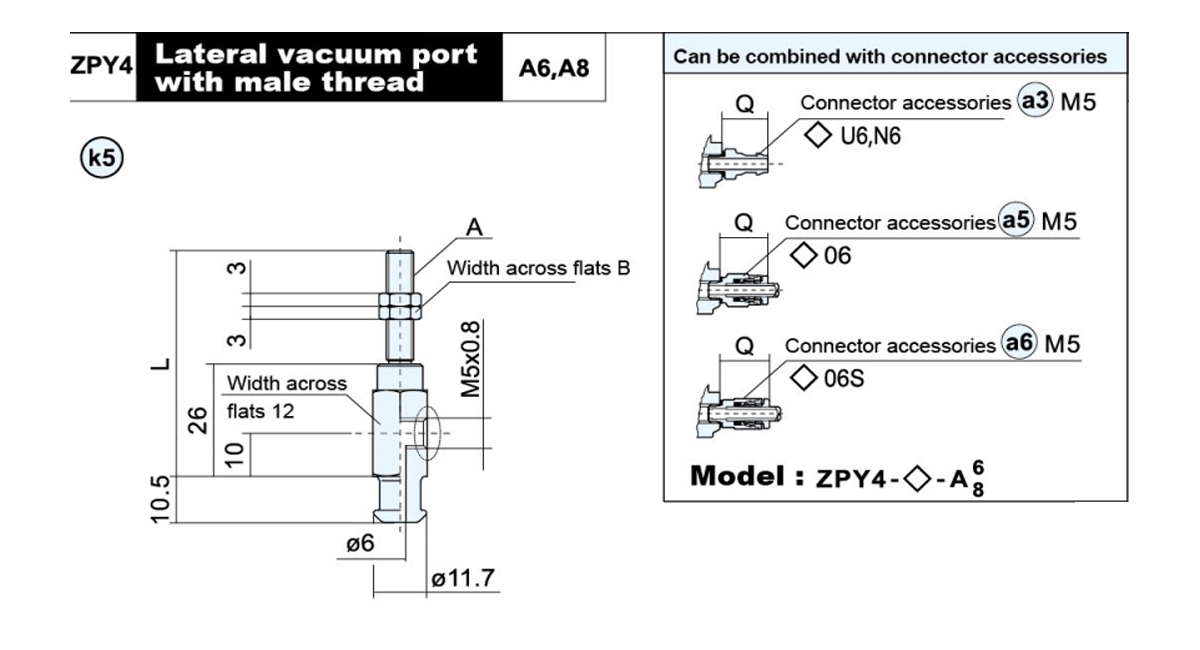

    Model de adaptor A B L Greutate (g) Pad aplicabil
    ZPY4-B5-A6 M6×1.0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8×1.0 12 44 38.9

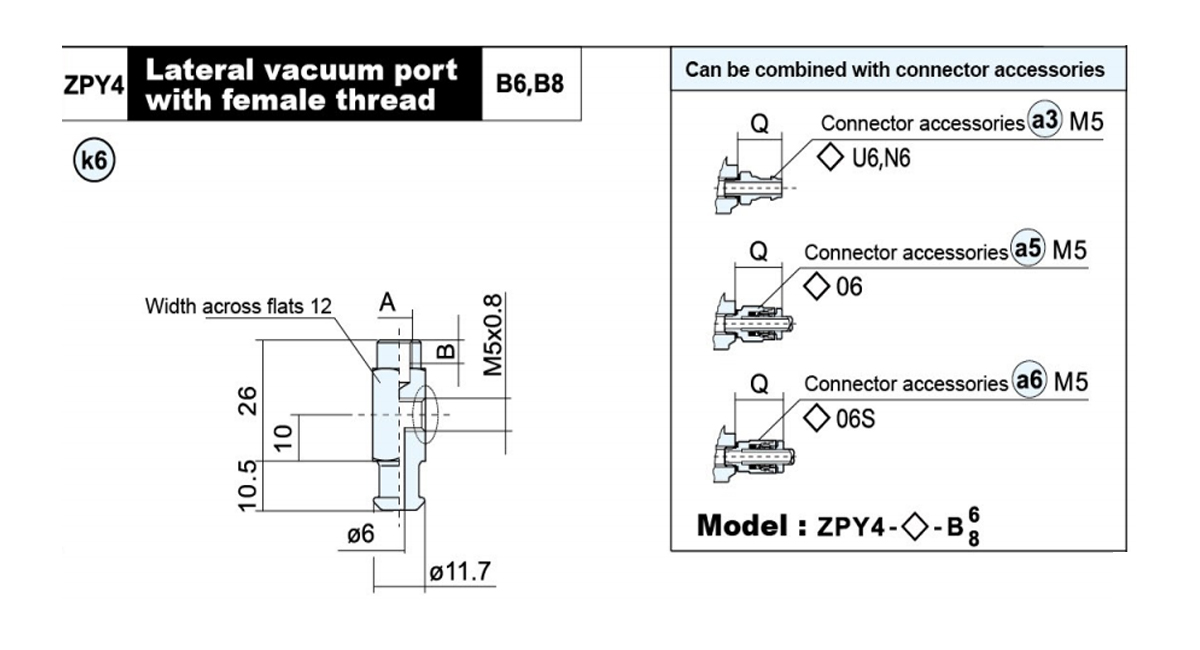

    Model de adaptor A B Greutate (g) Pad aplicabil
    ZPY4-B5-B6 M6×1.0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8×1,25 8 26.1

    Model B C L ●greutate  (g)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

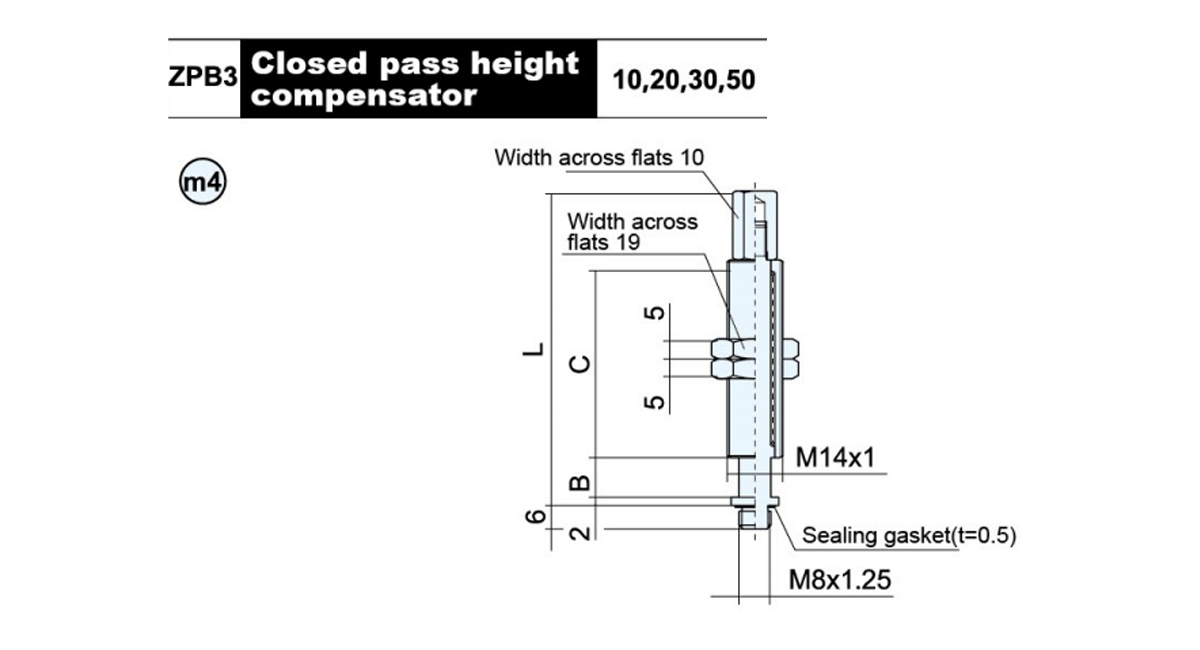

    Model

    A

    		B C D L ●greutate (g)
    J K
    ZPB3-●10-B5 M5×0,8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 Rc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●Tip compensator de înălțime: Rotativ (J), Imposibil de rotire (K)    ■ Cursa tampon (mm): 10,20,30,50

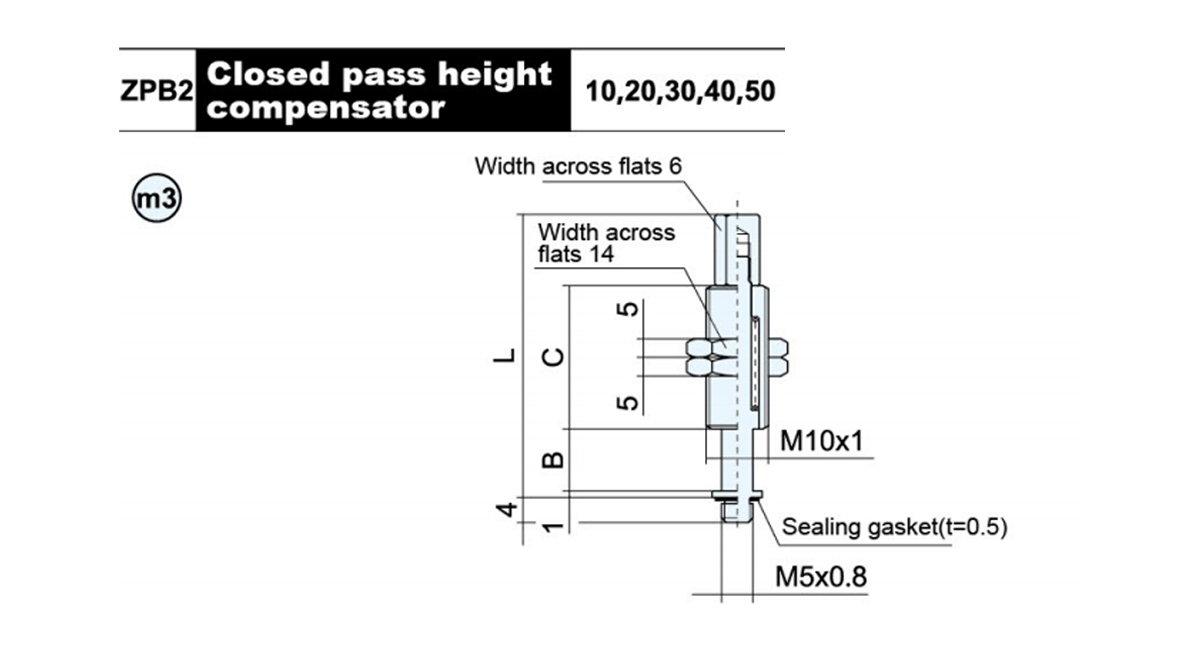

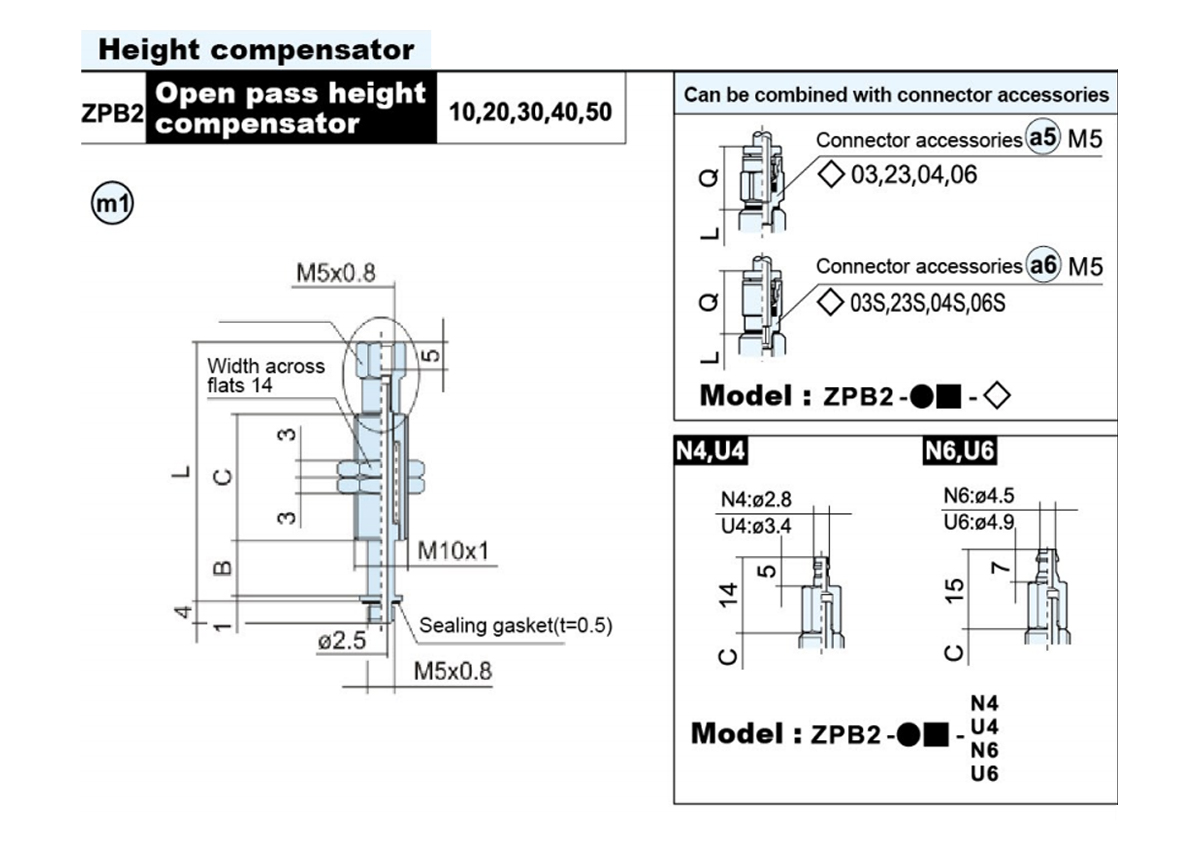

    Model B C L ●greutate  (g)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●Tip compensator de înălțime: rotativ(J), nu se poate roti(K)
    ■ Cursa tampon (mm): 10,20,30,40,50

    Model B C L ●greutate (g)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●Tip compensator de înălțime: rotativ(J), nu se poate roti(K)■Buffer stroke(mm):10,20,30,50
