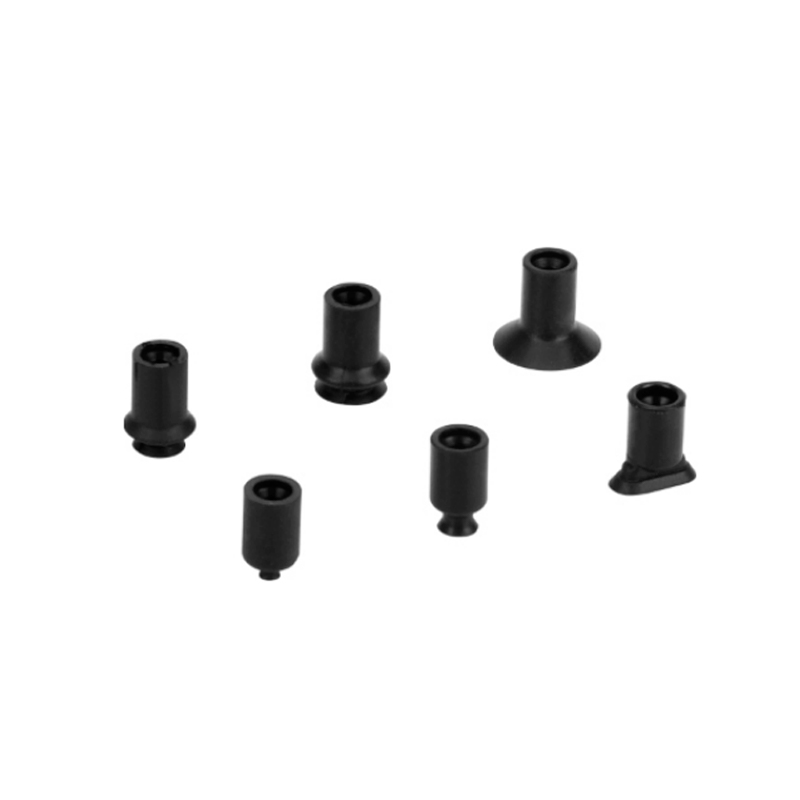

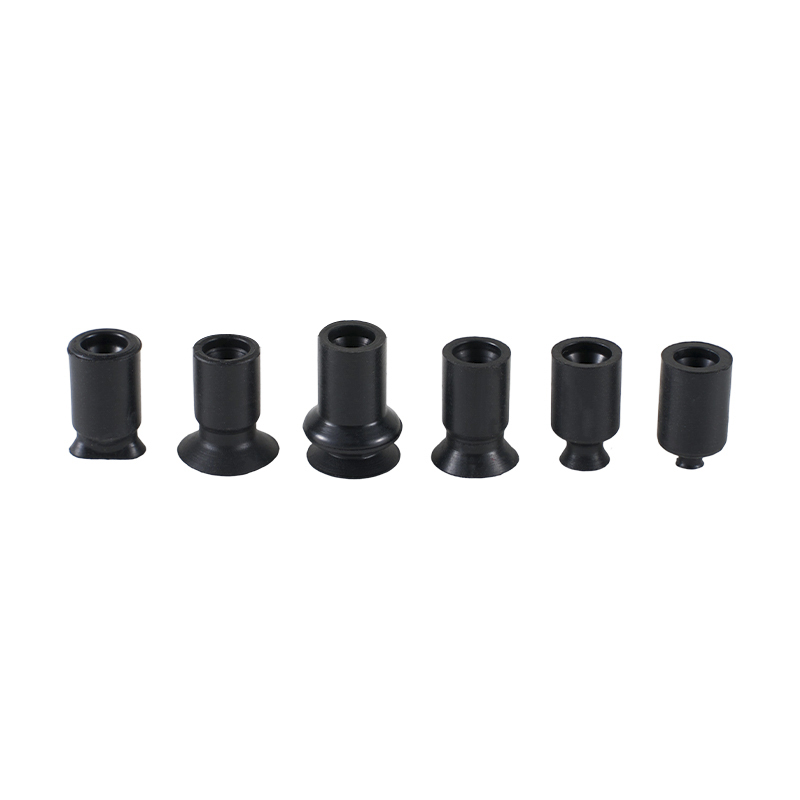

Seria ZP Ventuză mică și scurtă, cu adaptor și suport tampon

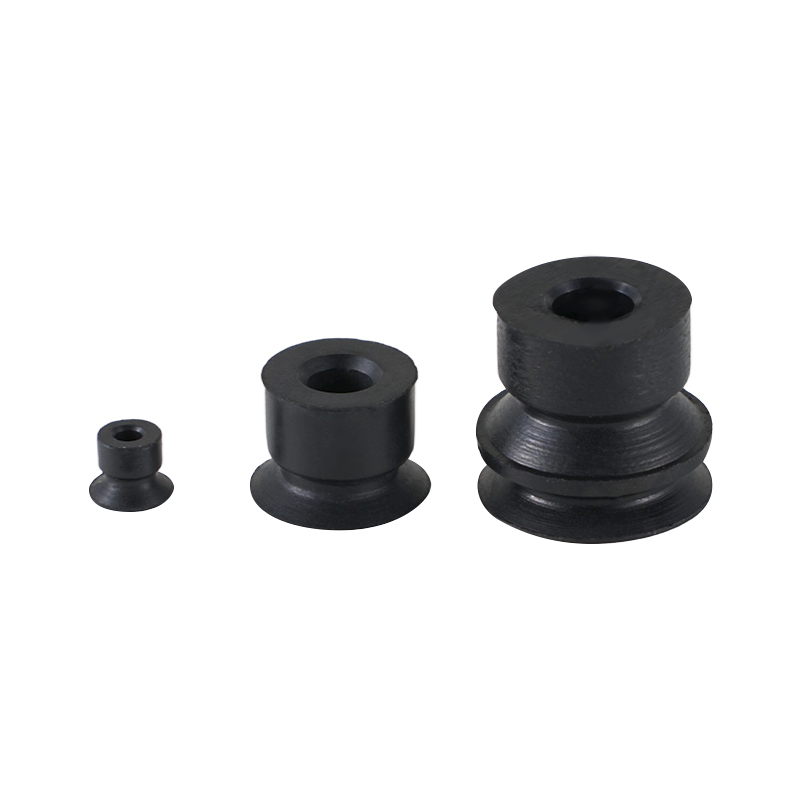

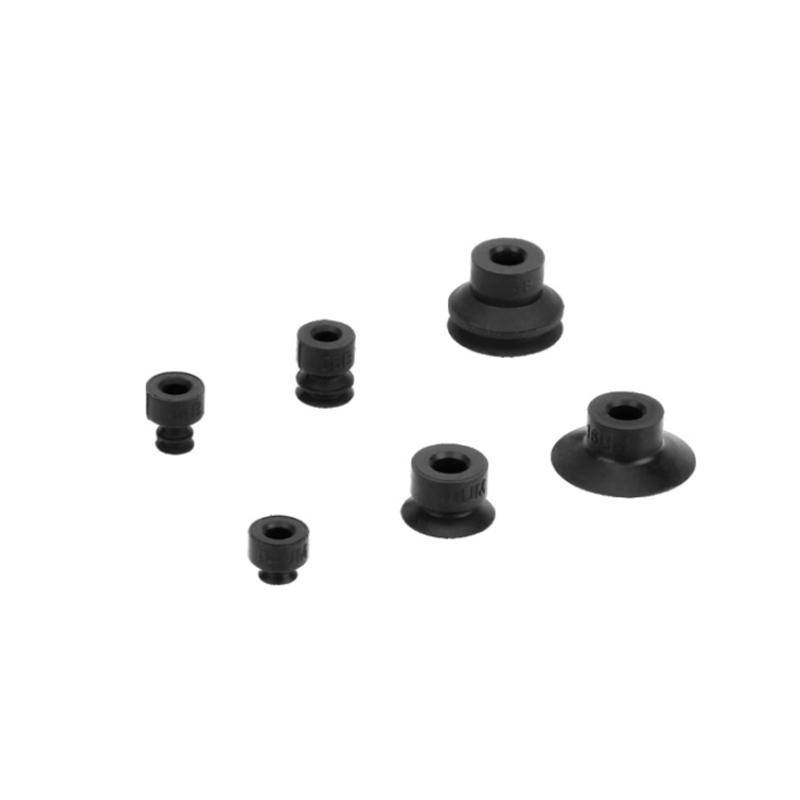

Seria ZP Ventuză mică și scurtă

Ventuza cu vid mici și scurte din seria ZP este un element de aspirare de înaltă performanță conceput pentru scenarii cu spațiu limitat. Cu structura sa compactă, tipurile diverse și adaptabilitatea universală, este utilizat pe scară largă în domenii industriale, cum ar fi asamblarea de precizie și manipularea materialelor mici.

Caracteristicile produsului
1. Design compact și scurt: Seria C-ZP adoptă o structură ultra-scurtă, care economisește în mod semnificativ spațiul de instalare și este potrivită în special pentru nevoile de aspirație în vid ale efectorilor roboți sau a zonelor mici de lucru.

2. Selecție de tip divers: Formă și structură: Oferă o varietate de modele, cum ar fi burduf rotund subțire (UT), nervurat (CT), oval (U), plat (UA), canelat (UM) și burduf cu mai multe trepte (burduf în 3 trepte).

3. Acoperire dimensiuni: Specificațiile de diametru acoperă 02, 04, 06, 08, 10, 13, 16 mm, etc., pentru a satisface nevoile de aspirație de la microcomponente la materiale de dimensiuni mici și mijlocii.

4. Adaptabilitate universală: Suportă instalarea universală a adaptoarelor pe toate diametrele, reduce presiunea inventarului de accesorii și reduce costurile de întreținere și management al echipamentelor.

5. Adaptabilitate materială: Sunt disponibile două opțiuni de materiale: cauciuc nitrilic (NBR) și cauciuc siliconic, care sunt potrivite pentru mediile industriale convenționale și scenarii cu cerințe de curățenie sau rezistență la temperaturi ridicate.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Seria ZP Ventuză mică cu vid cu adaptor și suport tampon
URMĂTORUL:Niciun articol următor

  • ● Se adaugă 6 tipuri de UT subțire și CT subțire cu nervuri (10,13,16)
    ● Se adauga 3 tipuri de tip oval U (2*4,3,5*7,4*10).

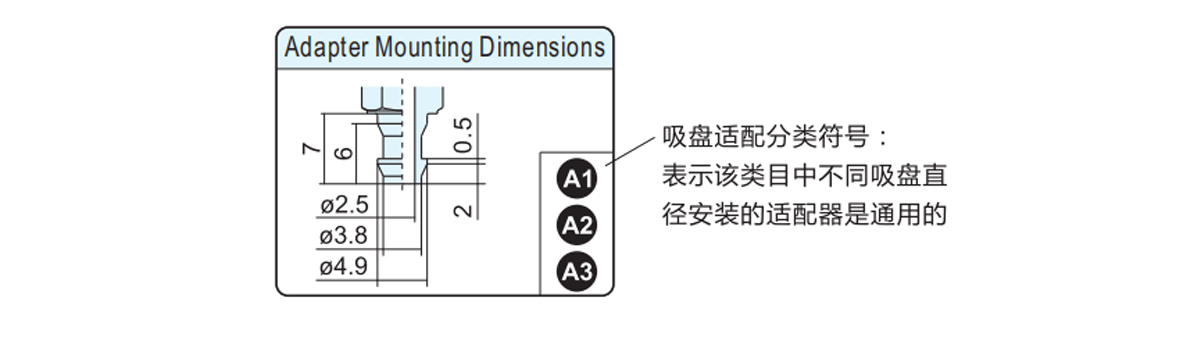

    ● Aplicabil pentru dimensiunea adaptorului

    Diametrul plăcuței

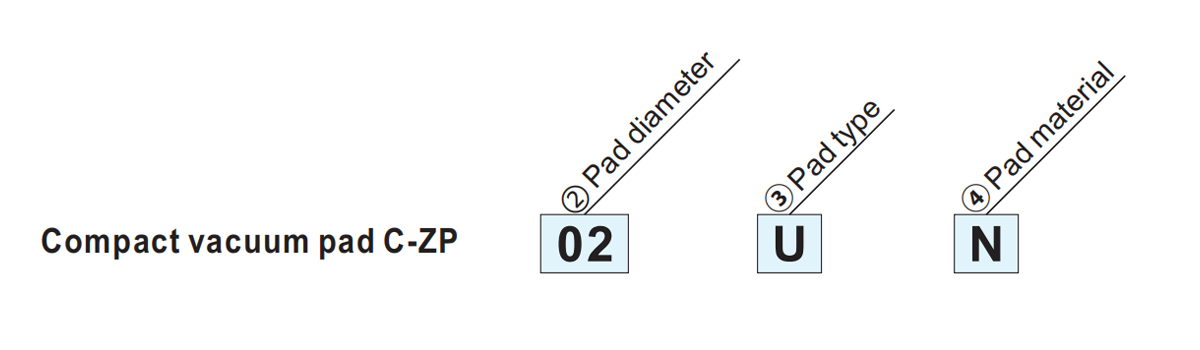

    ②Diametrul tamponului/③Tipul tamponului☆ 02 04 06 08 10 13 16 2004 3507 4010 ④Material*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3,5×7 4×10 N BNR
    Tip oval plat S Cauciuc siliconic.

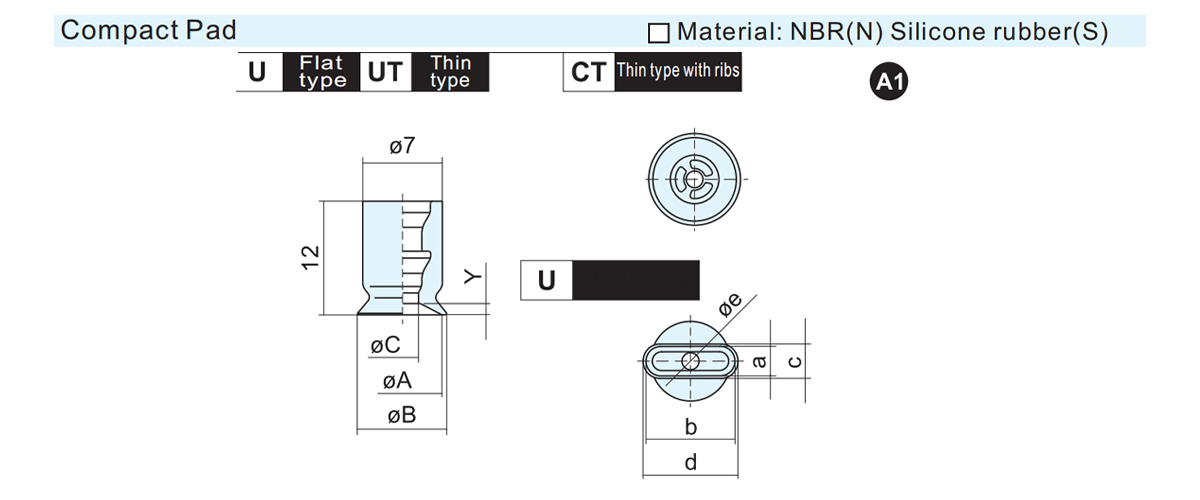

    A1 U plat ● ● ● ● - - - ● ● ● *Consultați pagina 4 pentru
    material de tampon
    UT Plat subțire - - - - ● ● ● - - -
    CT Plat subțire with ribs - - - - ● ● ● - - -
    A2 B Burduf - - ● ● - - - - - -
    A3 J Burduf în 3 trepte - - ● - - - - - - -

    Model de tip oval a b C d Øe Y Greutate
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    Model ØA ØB ØC Y Greutate
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

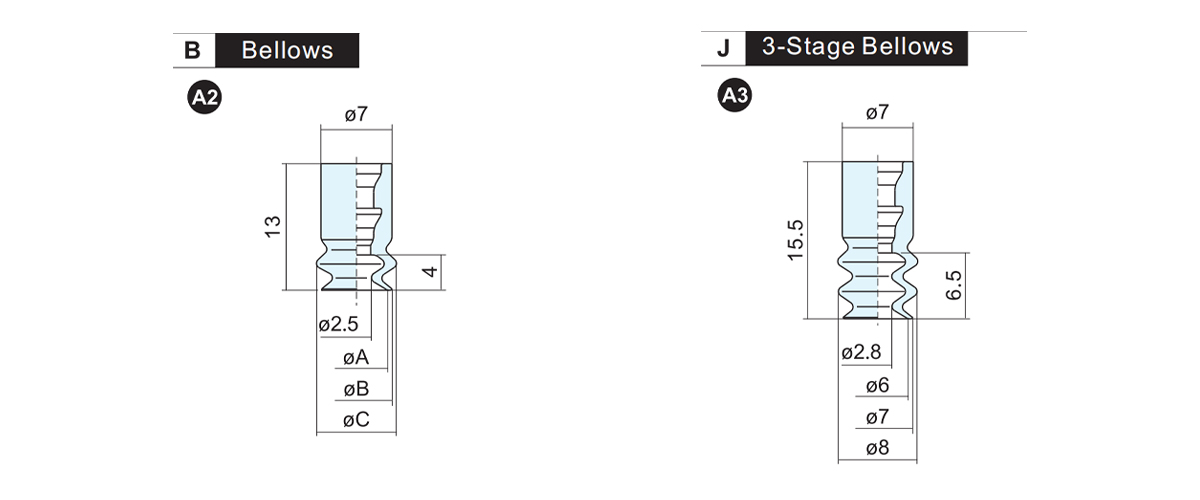

    Burduf Burduf în 3 trepte
    Model ØA ØB ØC Greutate Model Greutate
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

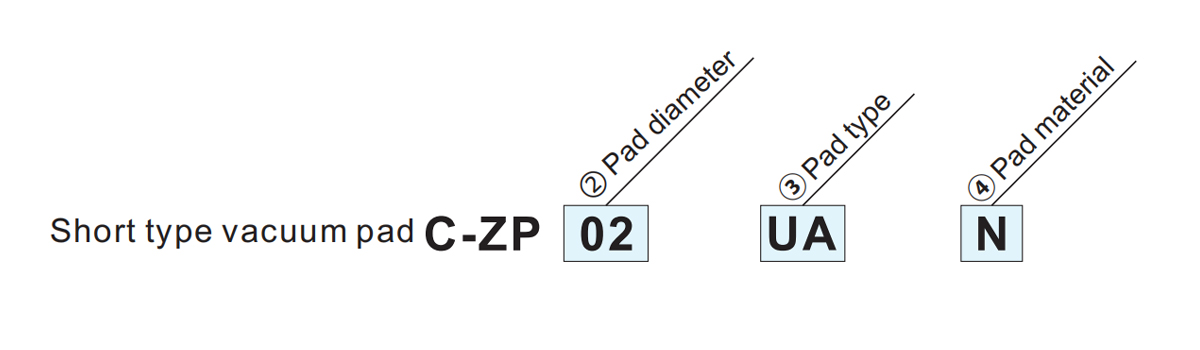

    ②Diametrul tamponului ○/
    ③Tip pad☆     		B1 C* D* ④)Material*         □
    015 02 035 04 06 08 10 13 16 N BNR
    Ø1,5 Ø2 Ø3,5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S Cauciuc siliconic
    UA plat type ● ● ● - - - - - - *Consultați pagina 4 pentru
    material tampon
    UM Growve tip cu coaste - - - ● ● ● ● ● ●
    BA Burduf - - - ● ● ● ● ● ●
    *Aceleași litere de la început indică faptul că adaptorul este universal.

    ● Se adaugă 3 tipuri de tip Flat UA(1.5,2,3.5).
    ● Se adauga 6 tipuri de tip Grovve cu nervuri UM(4016).
    ● Se adaugă 6 tipuri de Burduf BA(4-16)

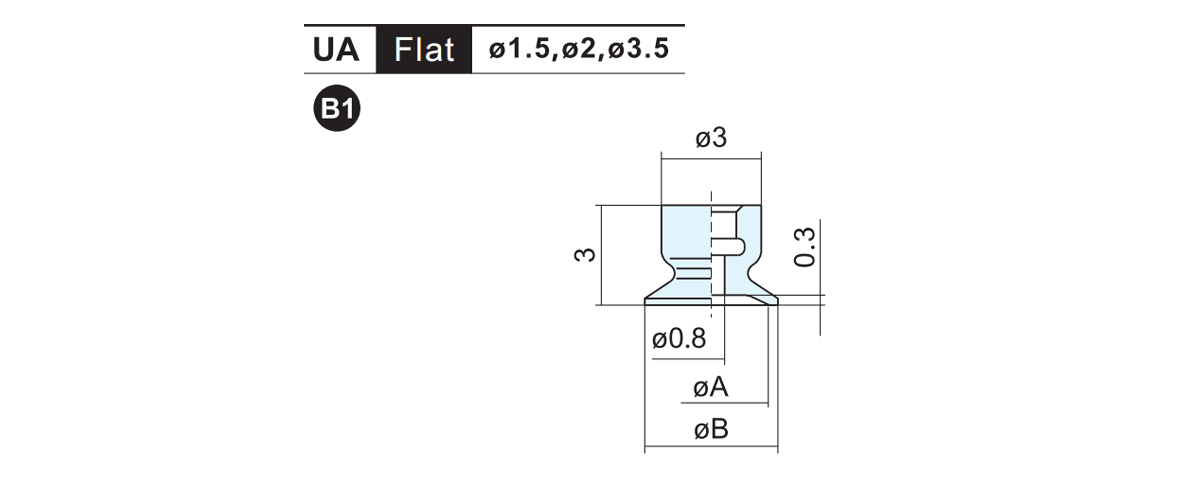

  • Parte nr. ØA ØB Greutate
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

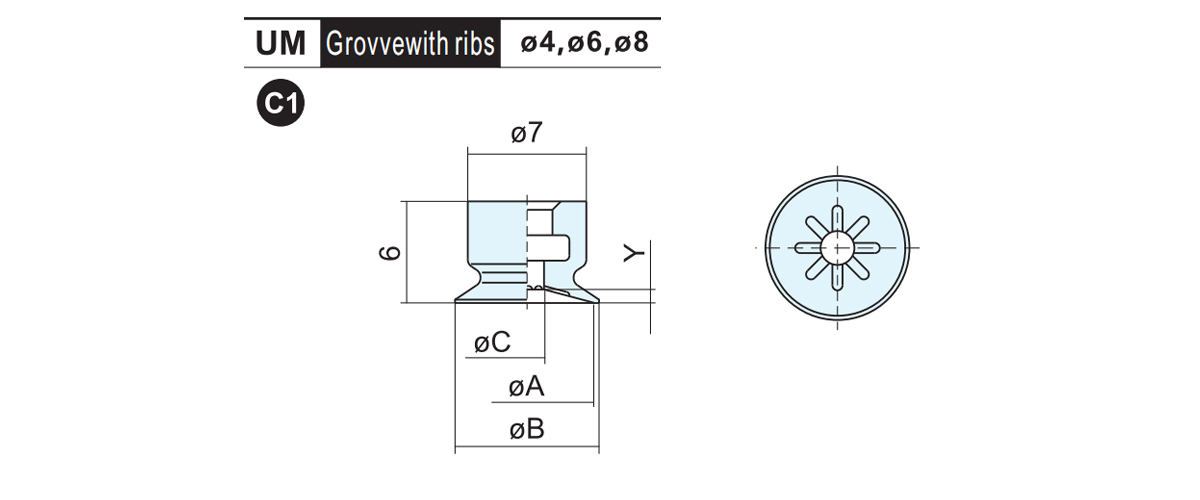

    Parte nr. ØA ØB ØC Y Greutate
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

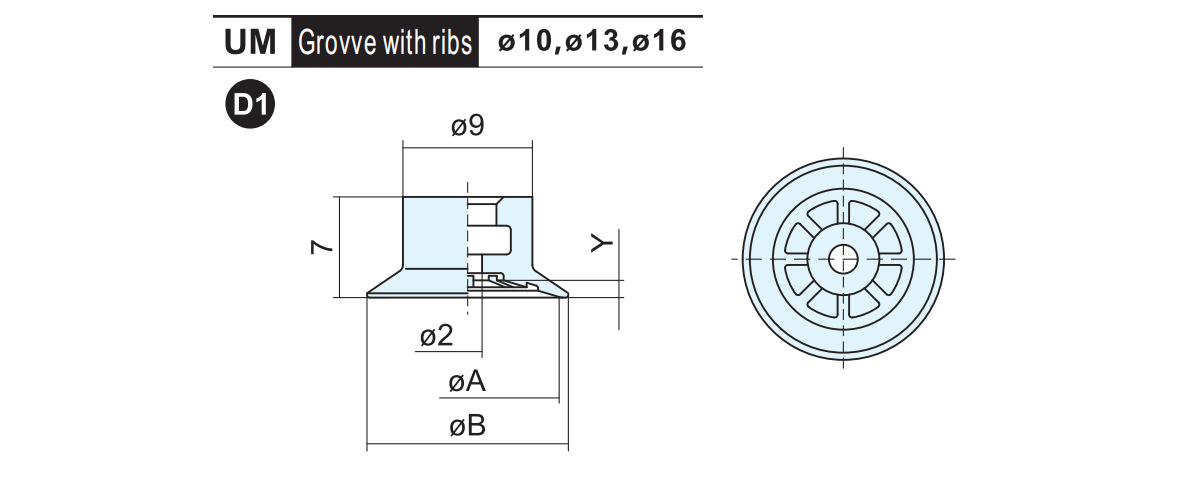

    Parte nr. ØA ØB Y Greutate
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

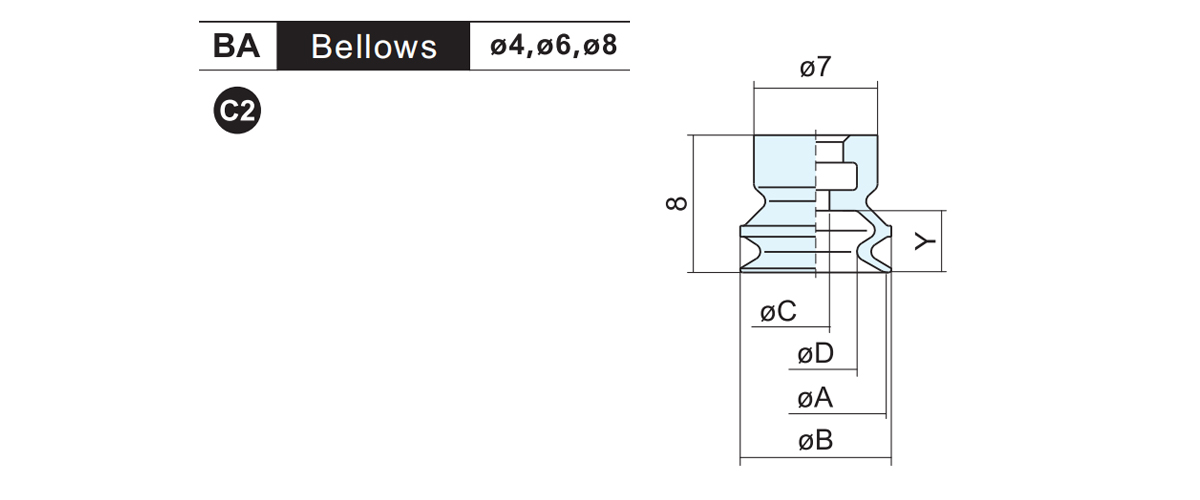

    Parte nr. ØA ØB ØC ØD Y Greutate
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

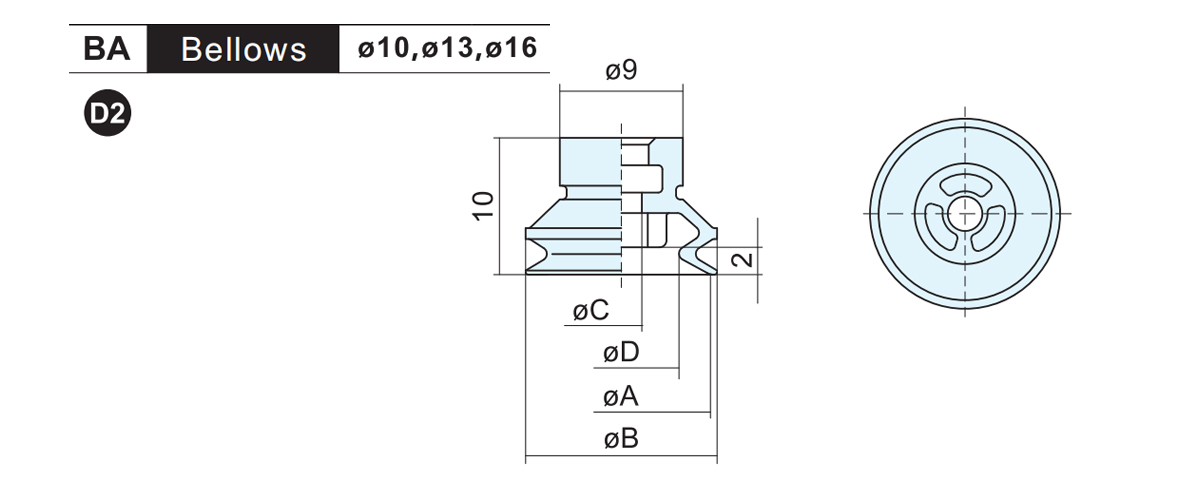

    Parte nr. ØA ØB ØC ØD Greutate
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

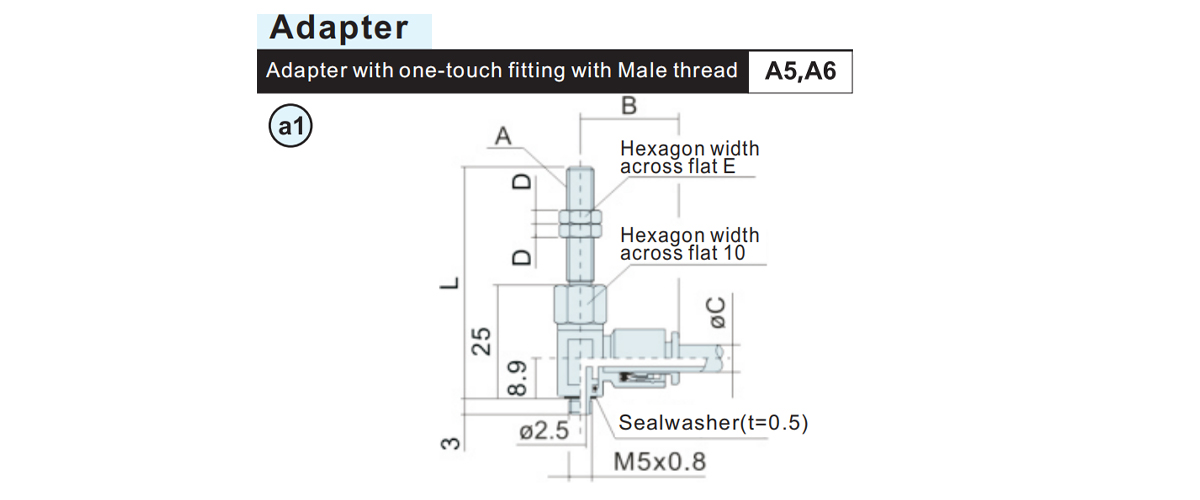

    Parte nr. A B ØC D E L Greutate
    ZPRS-04-A5 M5×0,8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6×1.0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

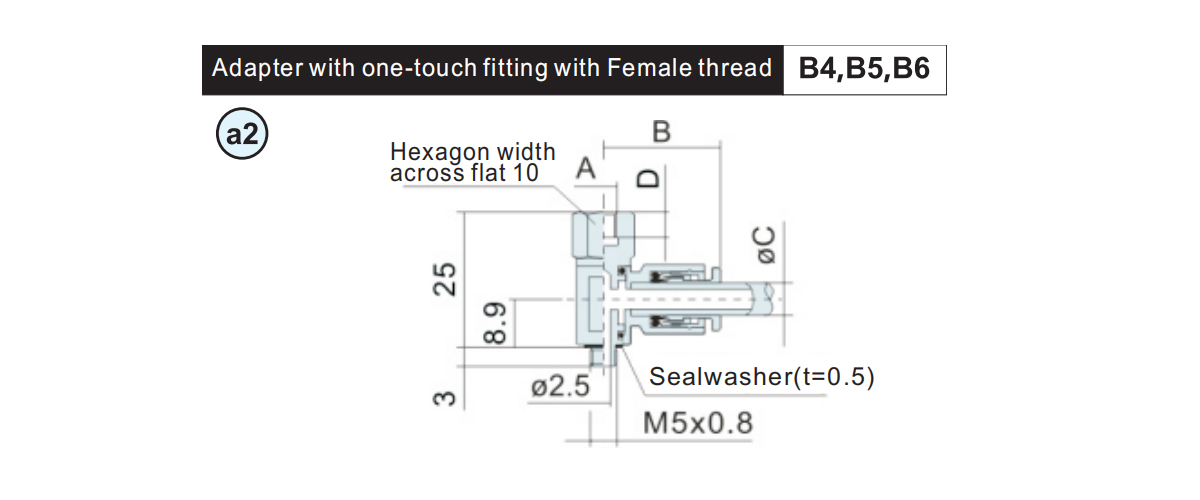

    Parte nr. A B ØC D Greutate
    ZPRS-04-B4 M4×0,7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5×0,8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6×1.0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

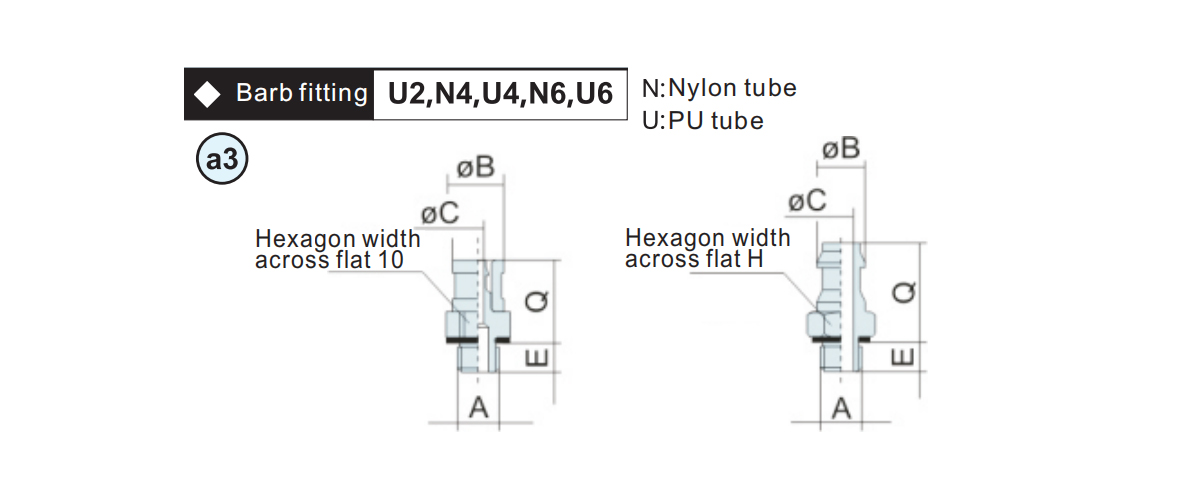

    Parte nr. A ØB ØC E H Q Greutate
    M-3AU2 M3×0,5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5×0,8 3 7 1.5
    M-3AU4 M3×0,5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5×0,8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    Parte nr. ØD L Greutate
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

    ØD Parte nr. A ØB E H Q Greutate
    3 KJH03-M3-B M3×0,5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5×0,8 2.5 3 2
    3.2 KJH23-M3-B M3×0,5 1.5 2.5 1.8
    KJH23-M5-B M5×0,8 2.5 3 1.6
    4 KJH04-M3-B M3×0,5 1.5 2.5 8 2
    KJH04-M5-B M5×0,8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

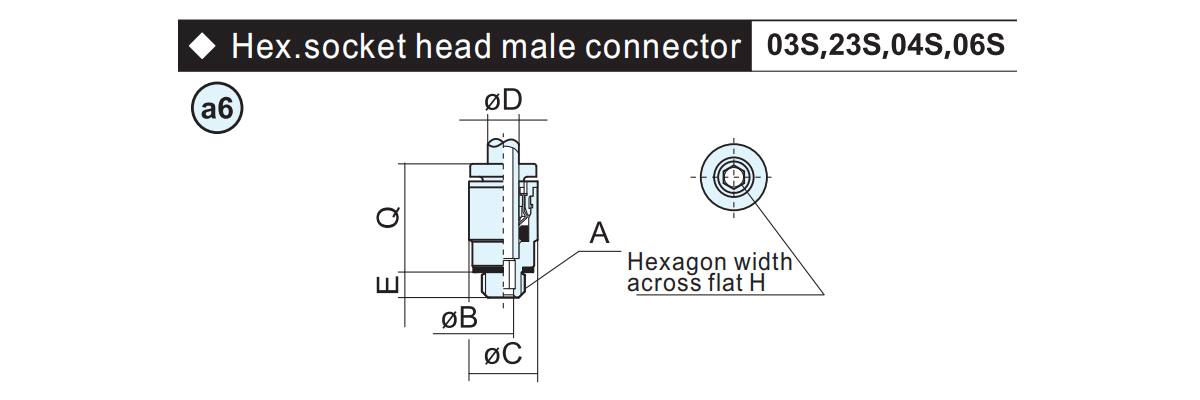

    ØD Parte nr. A ØB ØC E H Q Greutate
    3 KJS03-M3-B M3×0,5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5×0,8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3×0,5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5×0,8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5×0,8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    Nr. partea adaptorului A B C L Greutate Pad aplicabil
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5×0,8 7 3 14 2.3
    ZPT1-A6 M6×1.0 8 4 15 3

    Nr. partea adaptorului. A B Greutate Pad aplicabil
    ZPT1-B4 M4×0,7 4 2.9 A1 A2 A3
    ZPT1-B5 M5×0,8 5 2.7

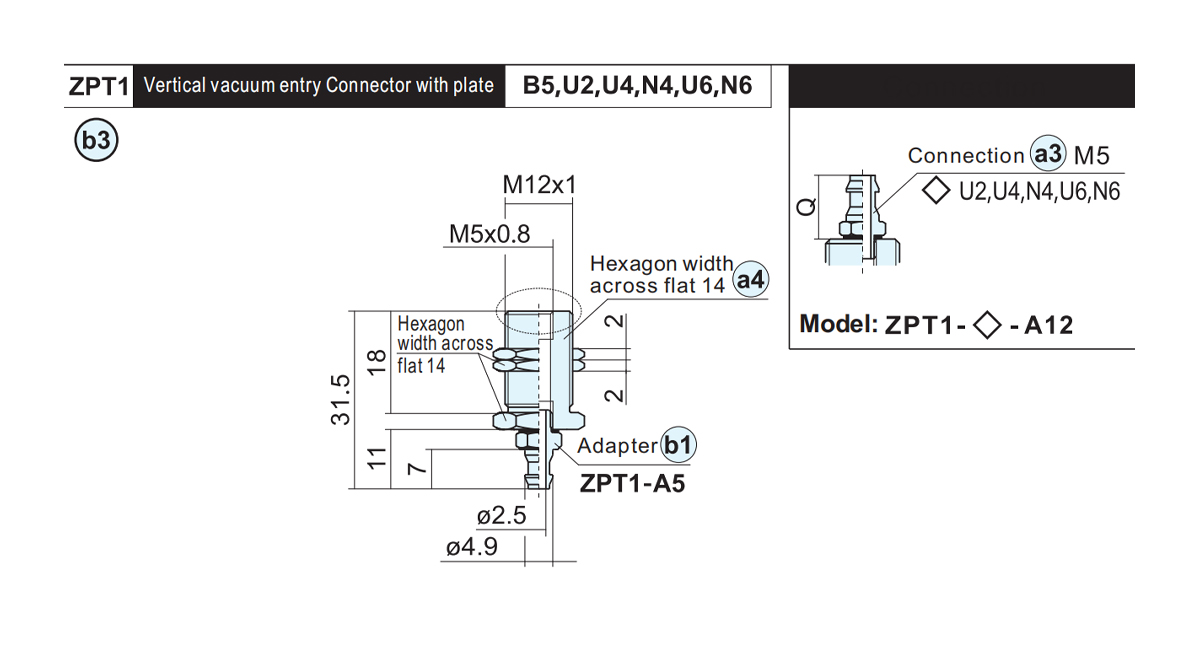

    Nr. partea adaptorului Greutate Nr. partea conexiunii Pad aplicabil
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

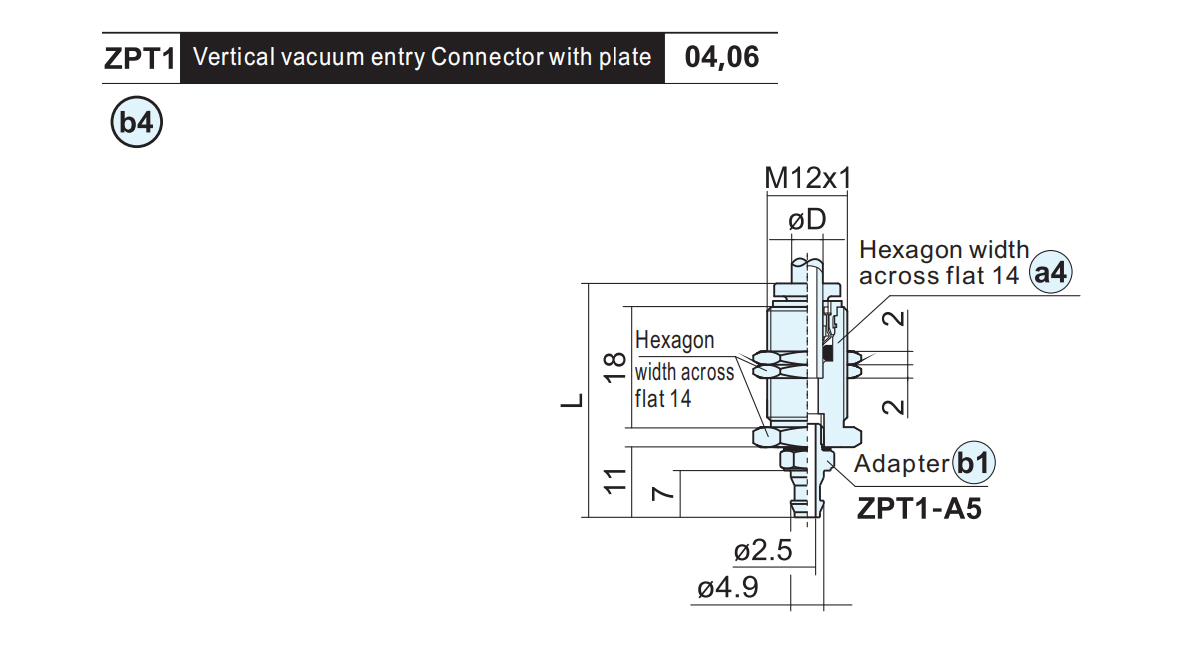

    Nr. partea adaptorului. ØD L Greutate Nr. partea conexiunii Pad aplicabil
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

    Nr. partea adaptorului. A B ØC D E L Greutate Nr. partea conexiunii Pad aplicabil
    ZPR1-04-A5 M5×0,8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6×1.0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

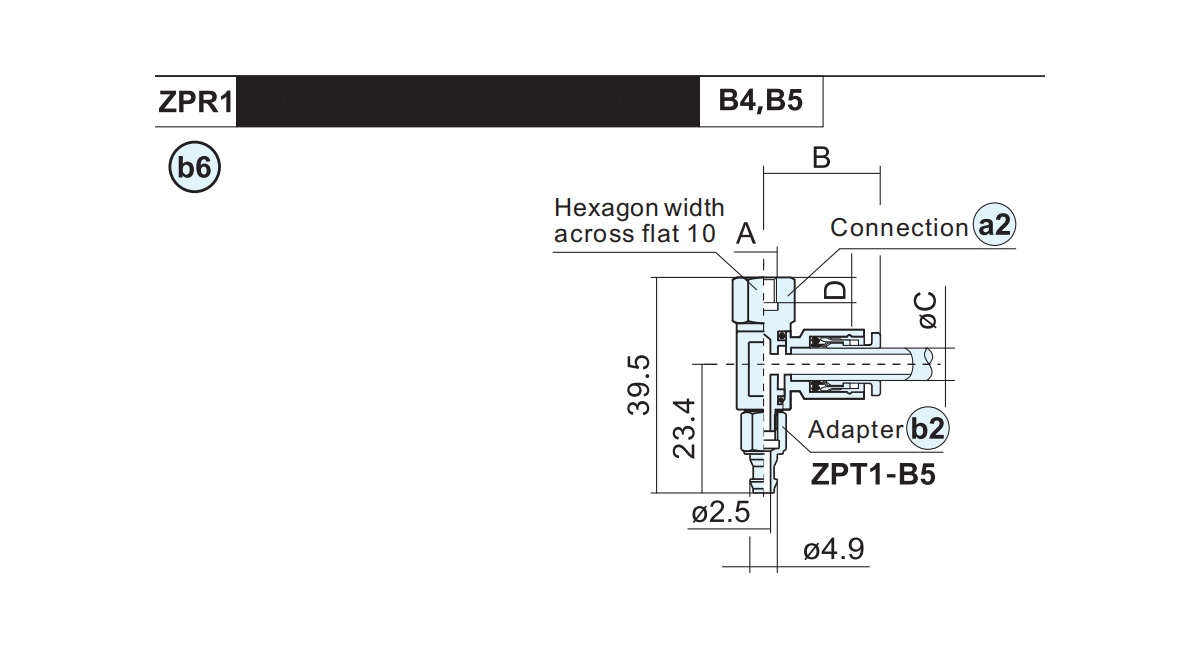

    Nr. partea adaptorului. A B C D Greutate Nr. partea conexiunii Pad aplicabil
    ZPR1-04-B4 M4×0,7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5×0,8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

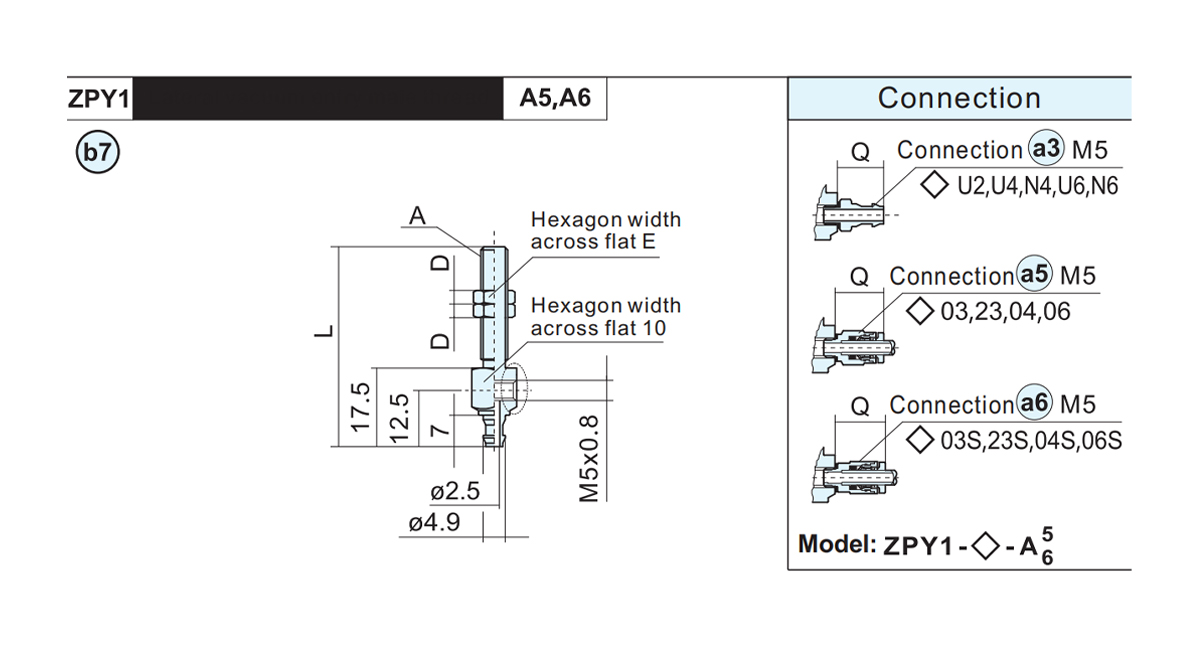

    Nr. partea adaptorului. A D E L Greutate Pad aplicabil
    ZPY1-B5-A5 M5×0,8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6×1.0 3 8 50 15.1

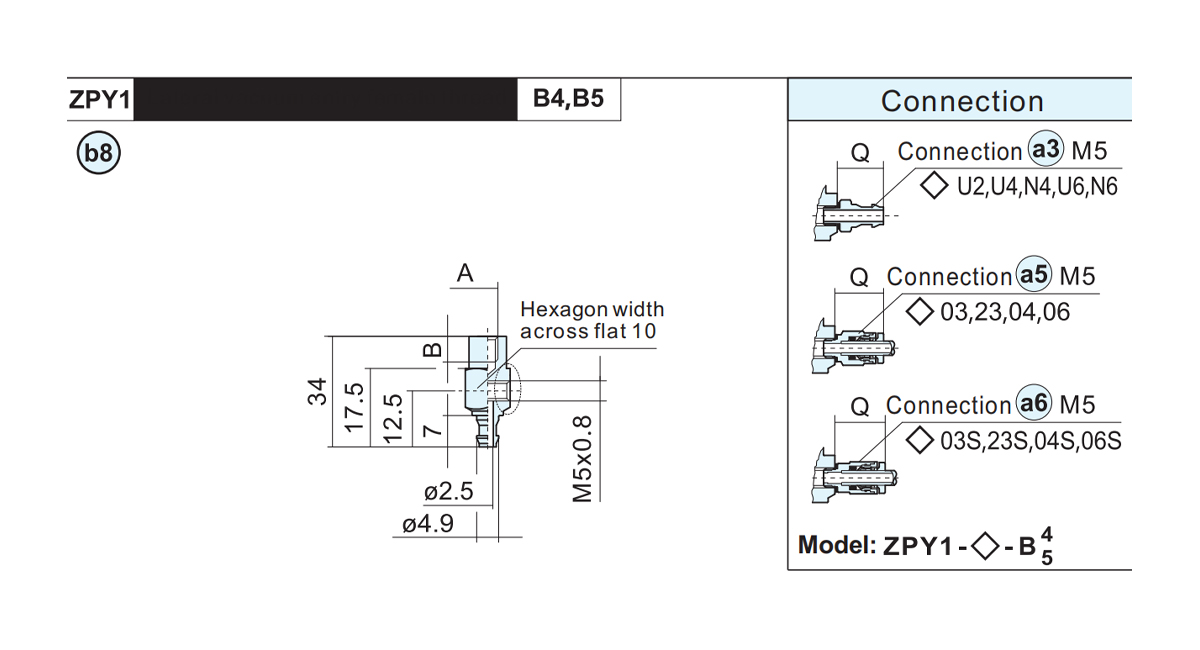

    Nr. partea adaptorului. A B Greutate Pad aplicabil
    ZPY1-B5-B4 M4×0,7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5×0,8 5 8.3

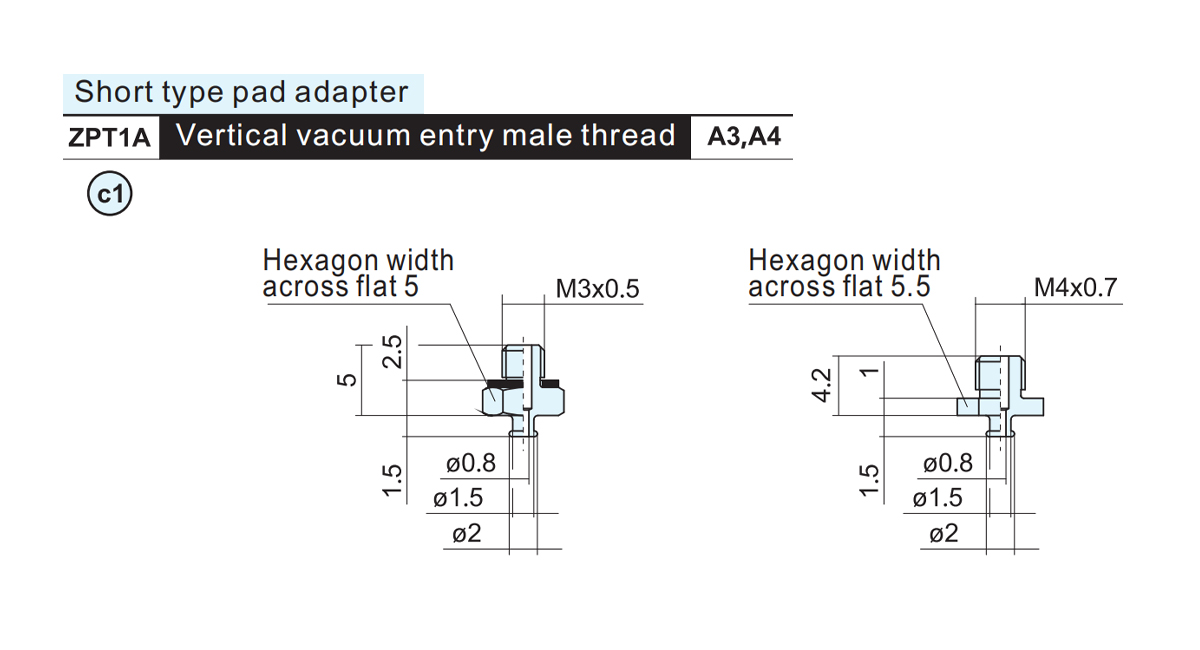

    Nr. partea adaptorului Greutate Tampă aplicabilă
    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

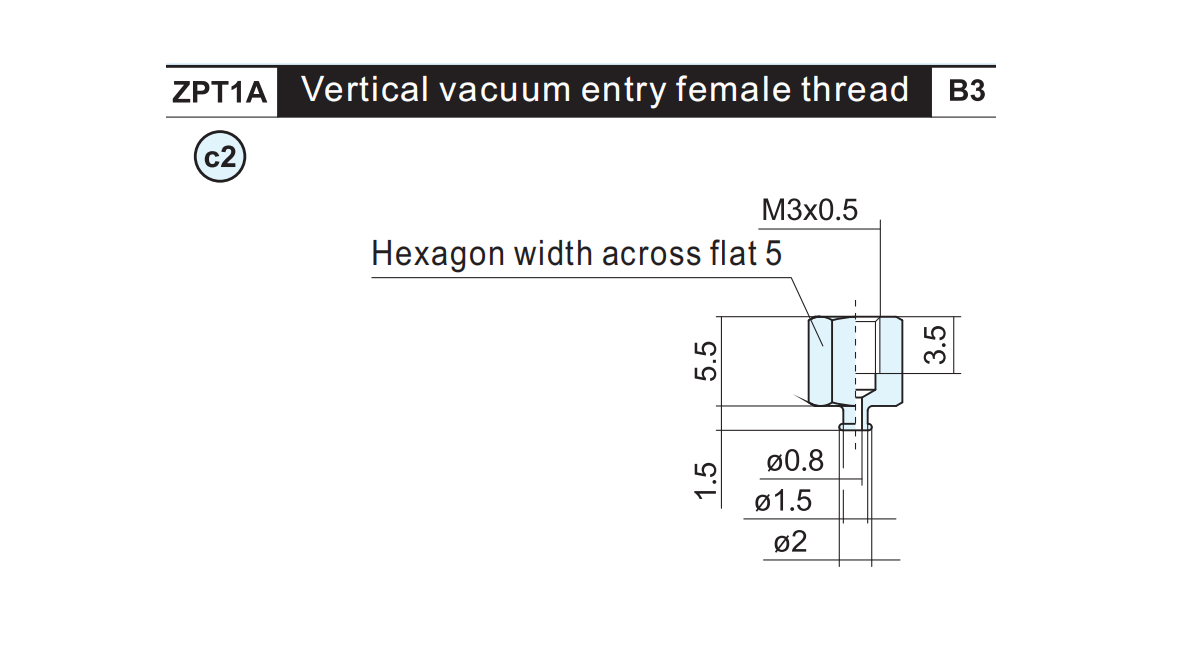

    Nr. partea adaptorului Greutate Tampă aplicabilă
    ZPT1A-B3 0.8 B1

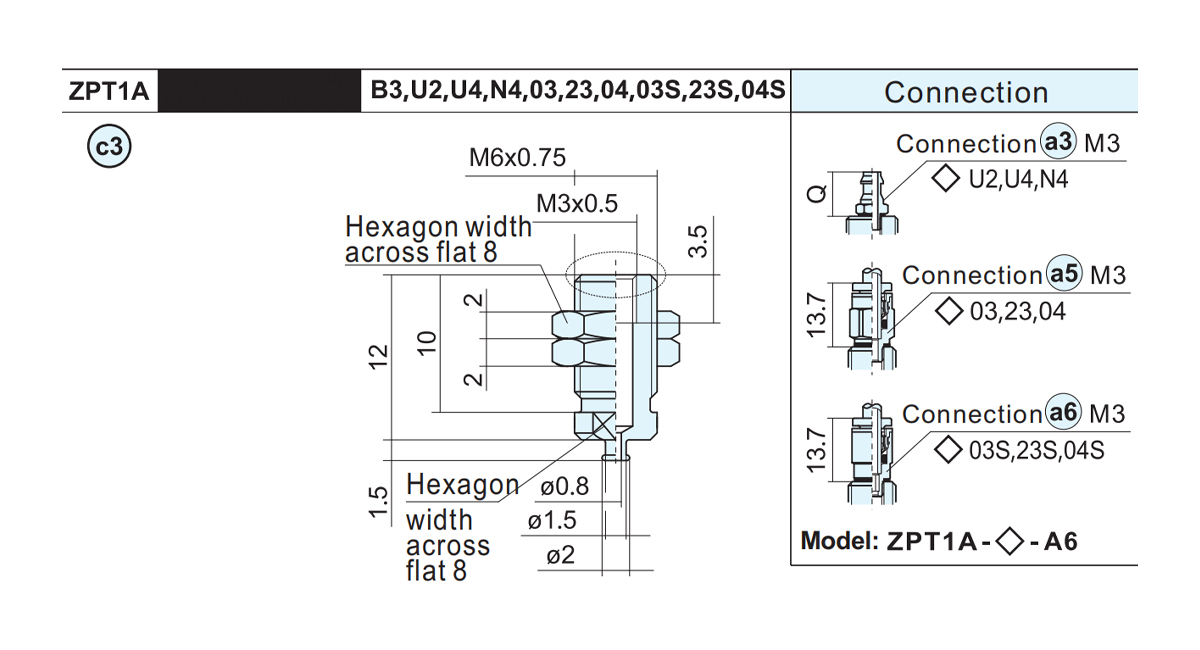

    Nr. partea adaptorului. Greutate Tampă aplicabilă
    ZPT1A-B3-A6 2.4 B1

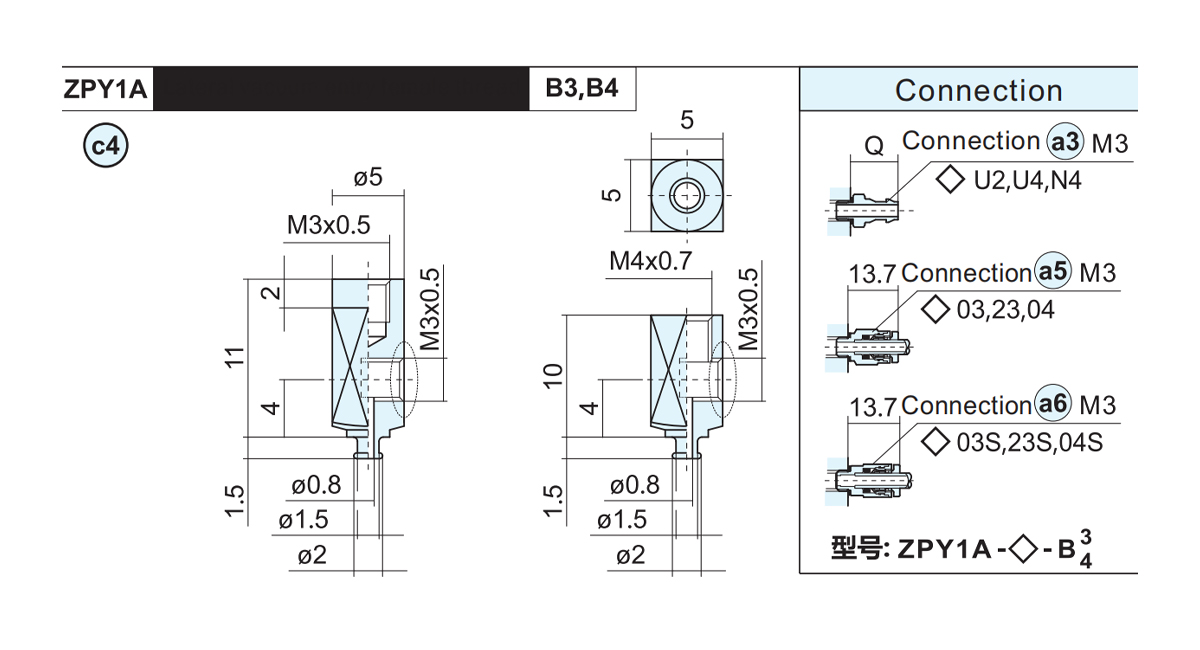

    Nr. partea adaptorului. Greutate Tampă aplicabilă
    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

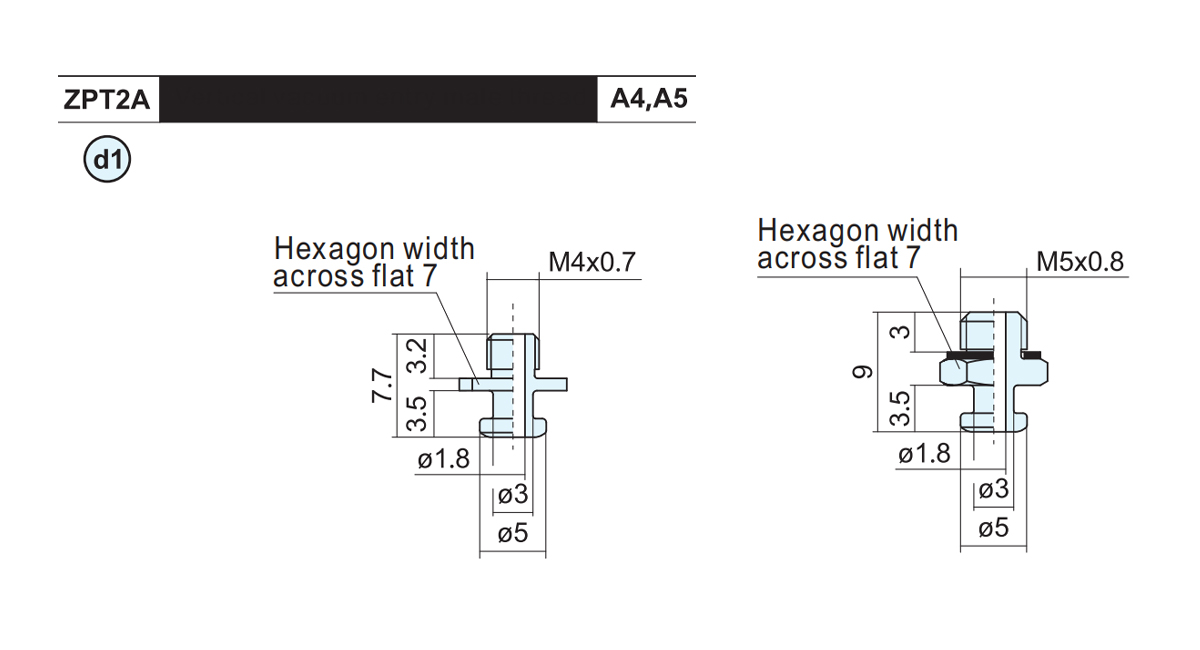

    Nr. partea adaptorului Greutate Tampă aplicabilă
    ZPT2A-A4 0.7 C1 C2
    ZPT2A-A5 1.5

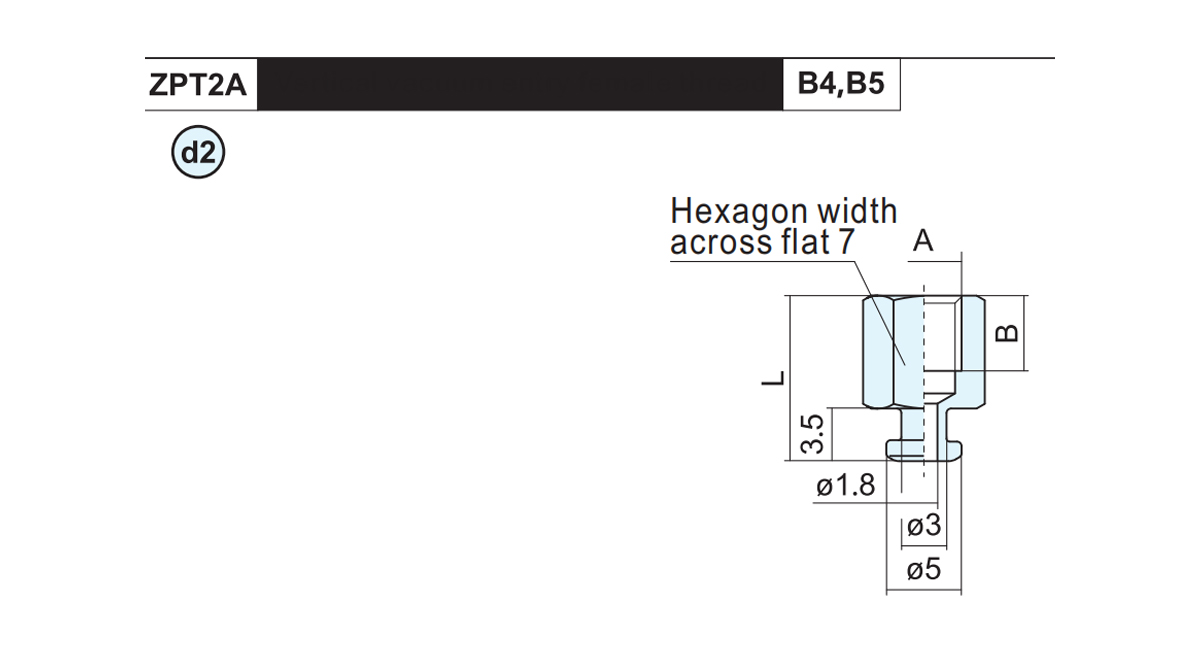

    Adaptor nr A B L Greutate Tampă aplicabilă
    ZPT2A-B4 M4×0,7 4 9.5 2 C1 C2
    ZPT2A-B5 M5×0,8 5 11 2.1

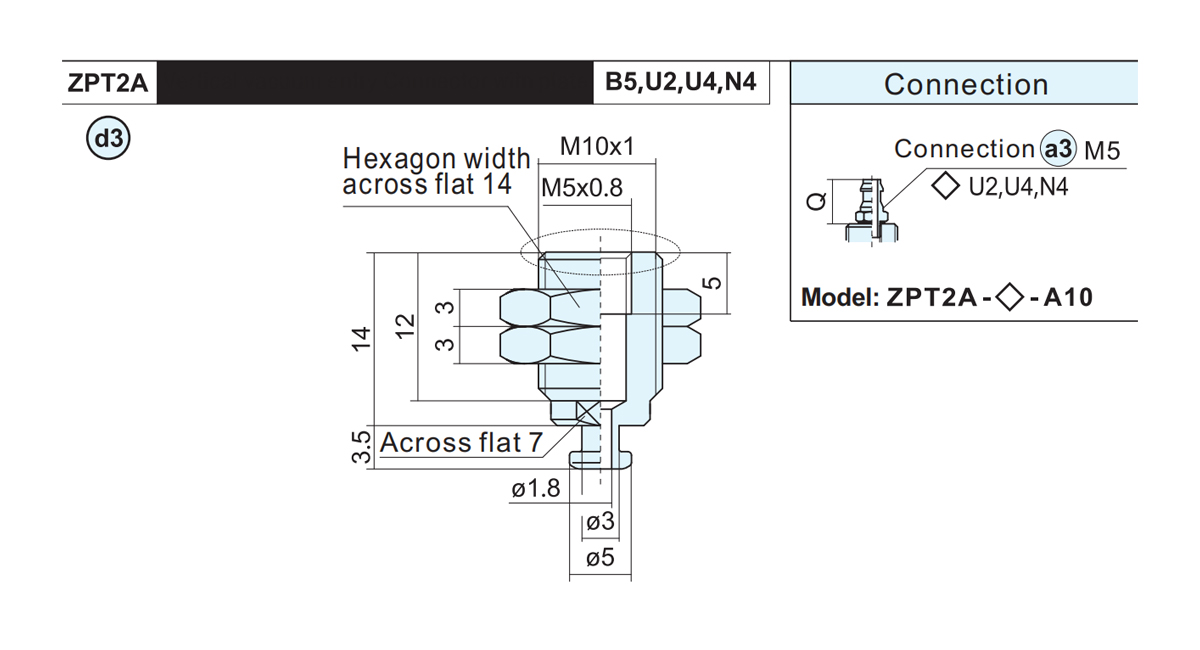

    Nr. partea adaptorului Greutate Tampă aplicabilă
    ZPT2A-B5-A10 11 C1 C2

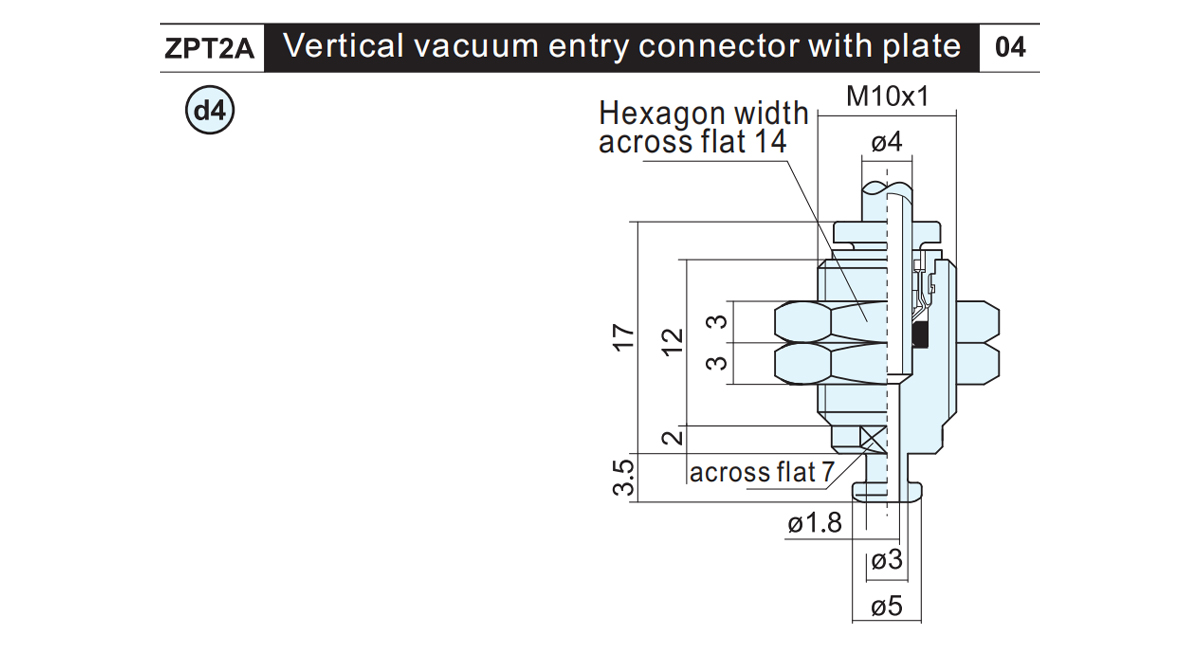

    Nr. partea adaptorului Greutate Greutate Applicable pad
    ZPT2A-04-A10 9.8 C1 C2

    Nr. partea adaptorului Greutate Pad aplicabil
    ZPY2A-B5-B4 5.2 C1 C2
    ZPY2A-B5-B5 6.6

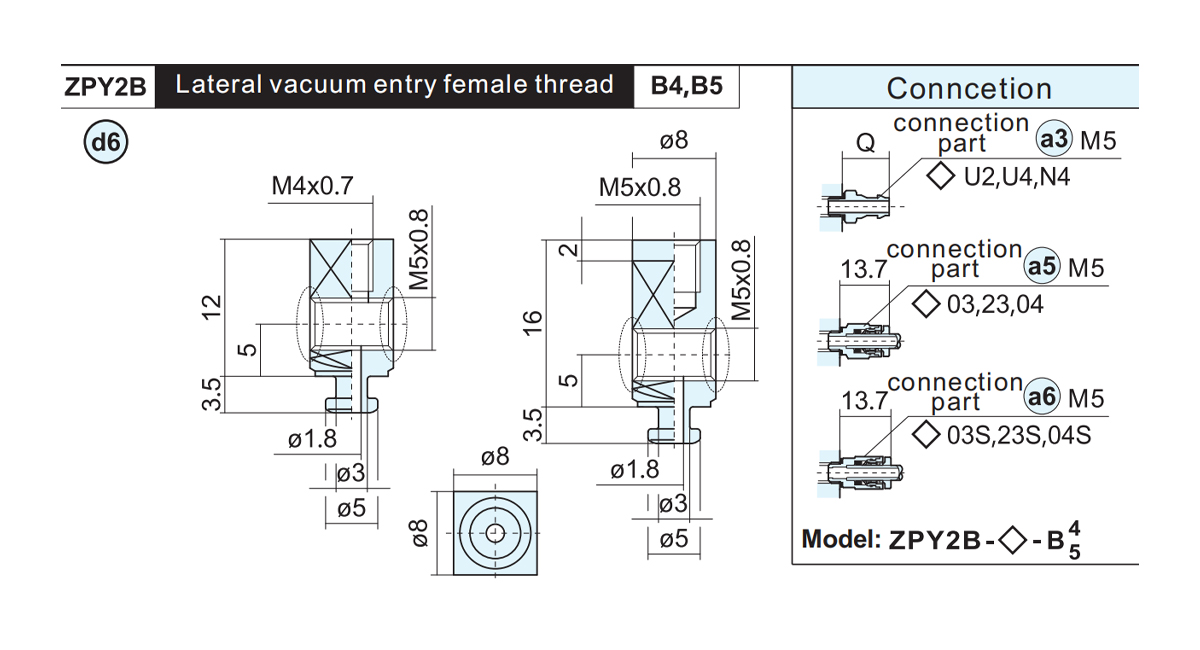

    Nr. partea adaptorului Greutate Pad aplicabil
    ZPY2B-B5-B4 4.9 C1 C2
    ZPY2B-B5-B5 6.2

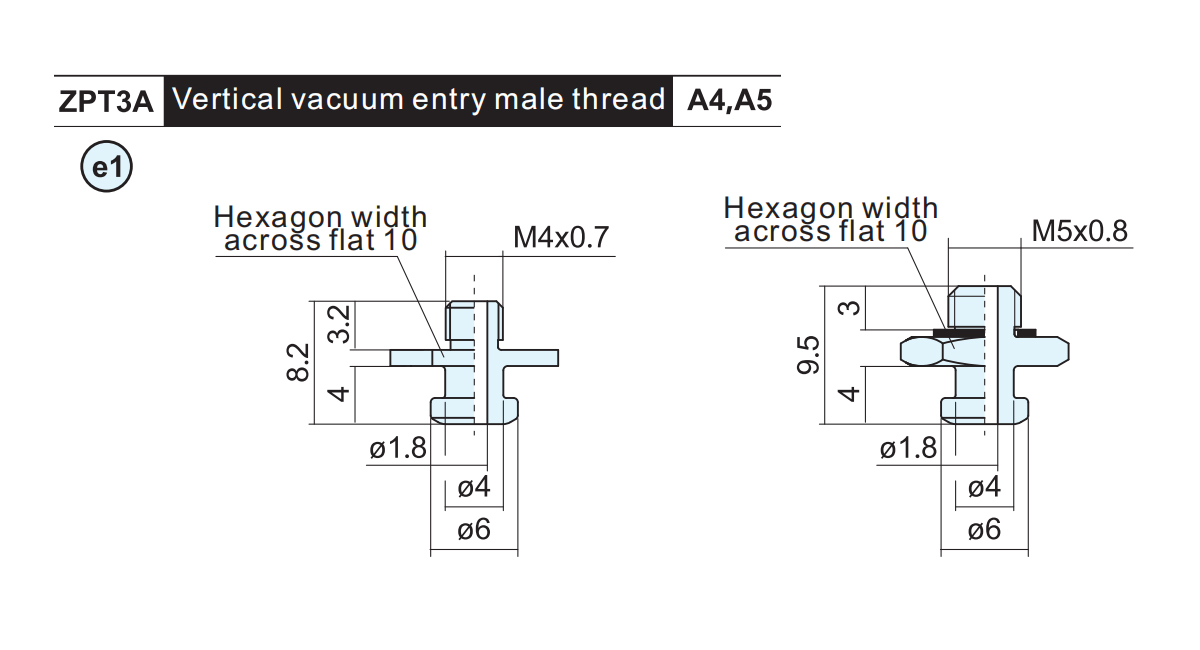

    Nr. partea adaptorului Greutate Pad aplicabil
    ZPT3A-A4 1.4 D1 D2
    ZPT3A-A5 2.4

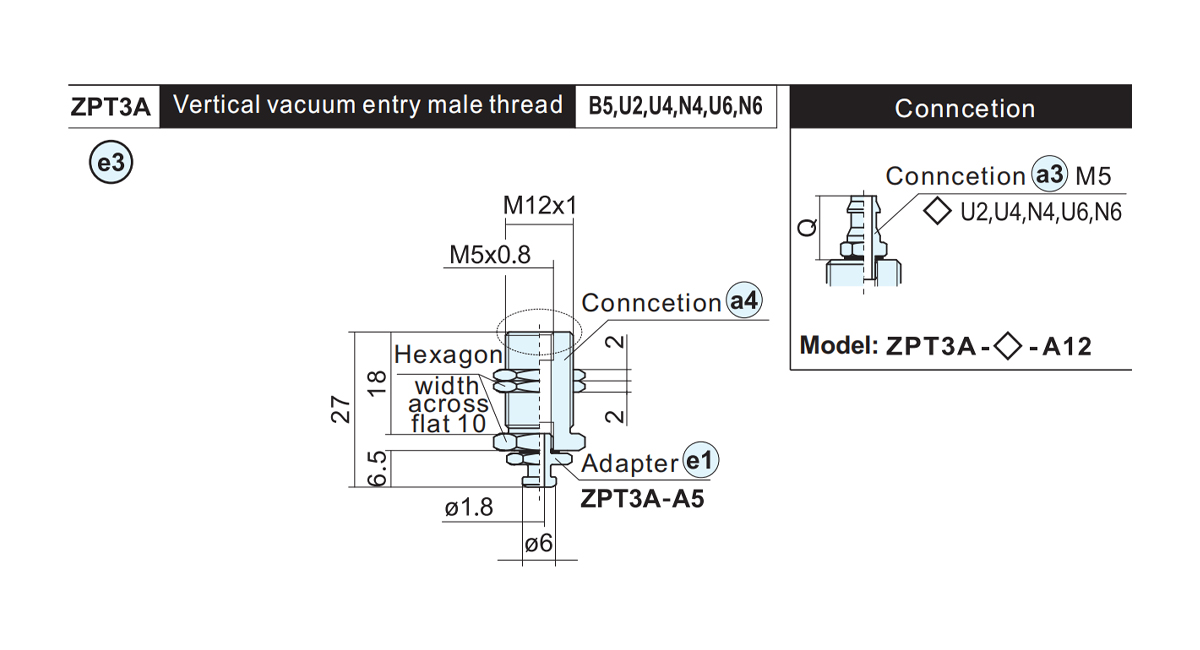

    Nr. partea adaptorului A B L Greutate Pad aplicabil
    ZPT3A-B4 M4×0,7 4 10 4.4 D1 D2
    ZPT3A-B5 M5×0,8 5 11.5 5.2

    Nr. partea adaptorului Greutate Conectare Pad aplicabil
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1 D2

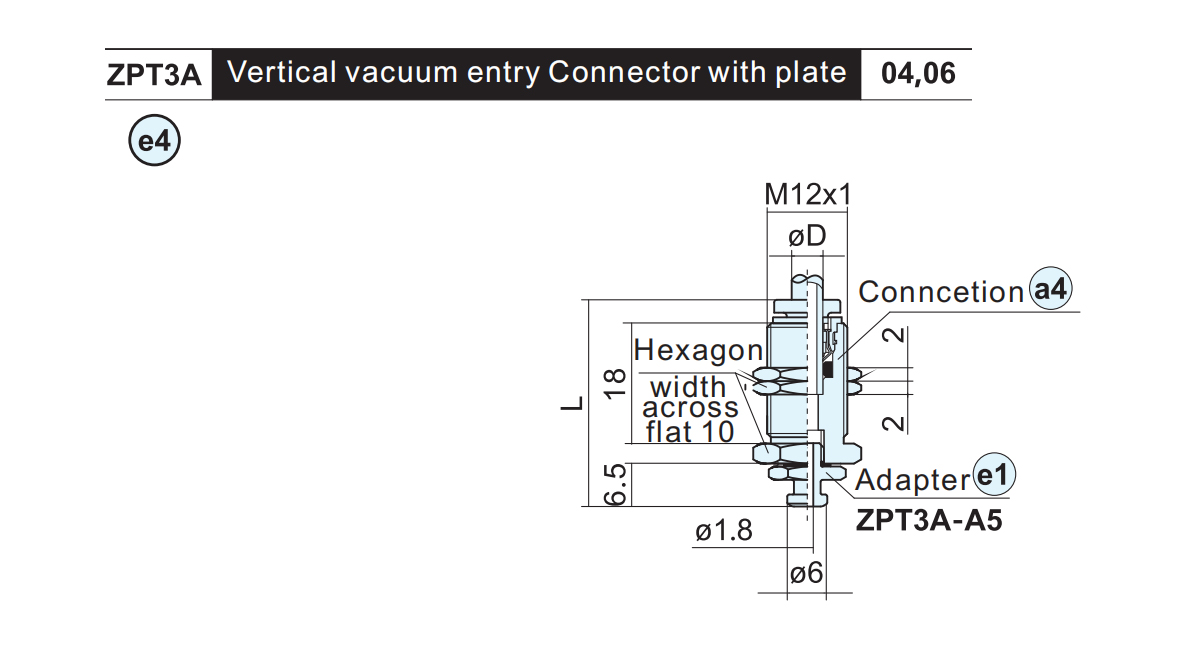

    Nr. partea adaptorului. ØD L Greutate Conectare Pad aplicabil
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1 D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

    Nr. partea adaptorului Greutate Pad aplicabil
    ZPY3A-B5-B4 5.6 D1 D2
    ZPY3A-B5-B5 7.1

    Nr. partea adaptorului Greutate Pad aplicabil
    ZPY3B-B5-B4 5.2 D1 D2
    ZPY3B-B5-B5 6.8

    Model A B C ●Greutate
    J K
    ZPB1-●6 34 6 15 22.8 22.3
    ZPB1-●10 66 10 43 29.7 28.6
    ZPB1-●15 71 15 30.8 30.2
    ZPB1-●25 81 25 32.1 31.9

    ●Tip compensator de înălțime: rotativ (J), nerotitor (K)

    ■ Cursa tampon (mm): 6,10,15,25

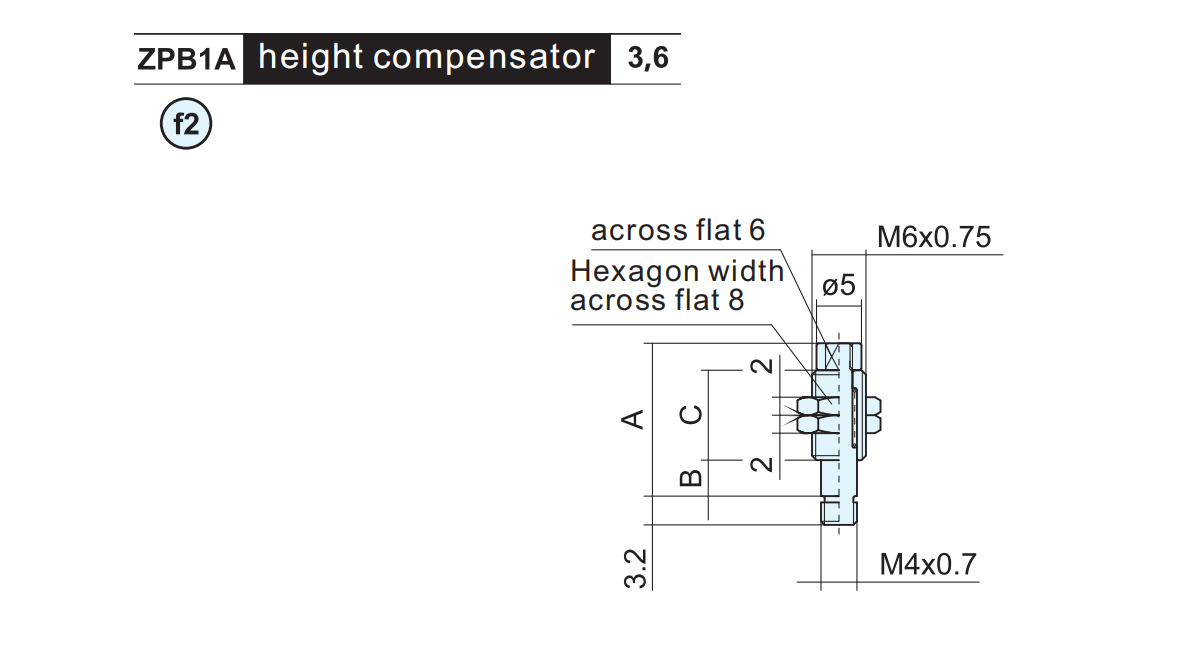

    Model A B C Greutate
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

    Model A B C ●Greutate
    J K
    ZPB2A-●3 21.5 4 11 7.2 7.2
    ZPB2A-●6 28 7 14.5 8.8 8.5
    ZPB2A-●10 38 11 20.5 11.2 9.3

    ●Tip compensator de înălțime: rotativ (J), nerotitor (K)

    ■ Cursa tampon: 3,6,10

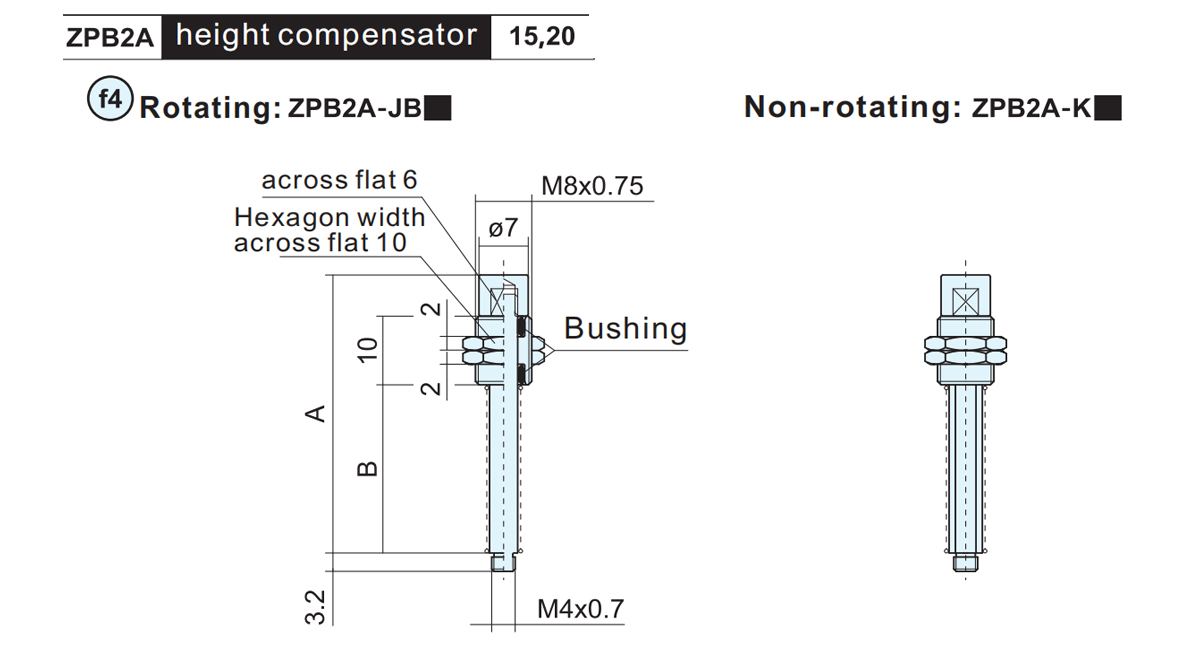

    Model A B ●Greutate
    JB K
    ZPB2A-●15 41 24.5 8 10
    ZPB2A-●20 48.5 32 8.7 11.1

    ●Tip compensator de înălțime: rotativ (J), nerotitor (K)

    ■ Cursa tampon: 15,20

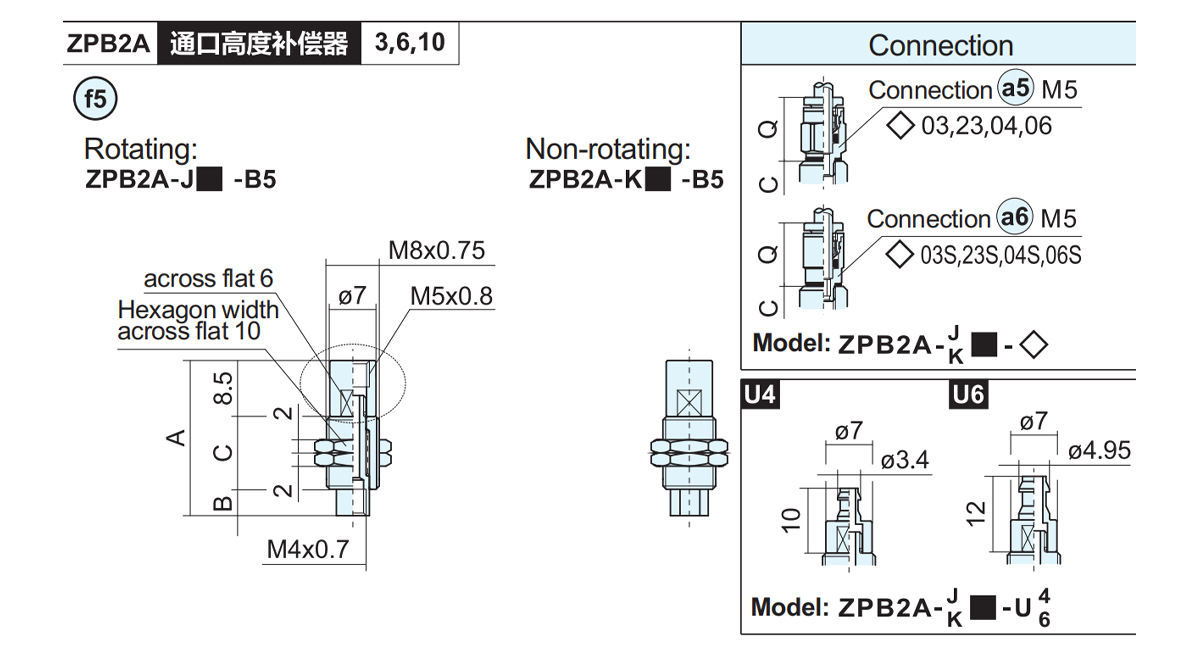

    Model A B C ●Greutate
    J K
    ZPB2A-●3-B5 23.5 4 11 6.4 6.2
    ZPB2A-●6-B5 30 7 14.5 7.7 7.4
    ZPB2A-●10-B5 40 11 20.5 9.9 9.3

    ●Tip compensator de înălțime: rotativ (J), nerotitor (K)

    ■ Cursa tampon: 3,6,10

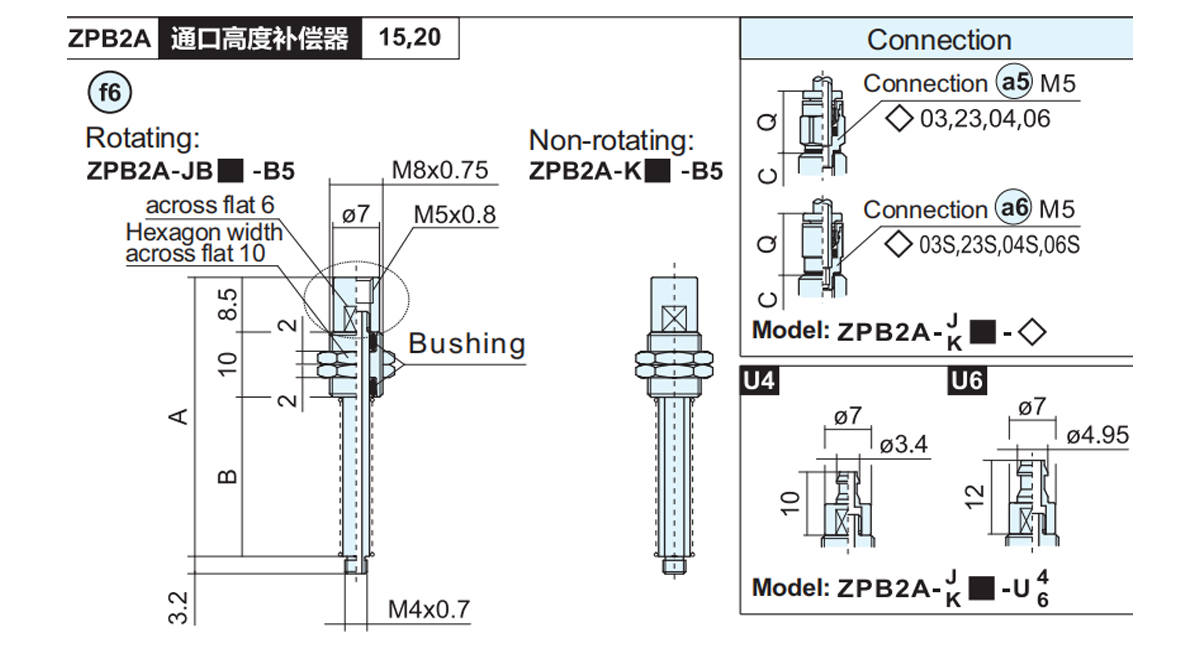

    Model A B ● Greutate
    JB K
    ZPB2A-●15-B5 43 24.5 8.1 10.1
    ZPB2A-●20-B5 50.5 32 8.7 11.3
    ●Tip de compensator de înălțime: rotativ(J), nerotativ(K) □Cursa tampon:15,20

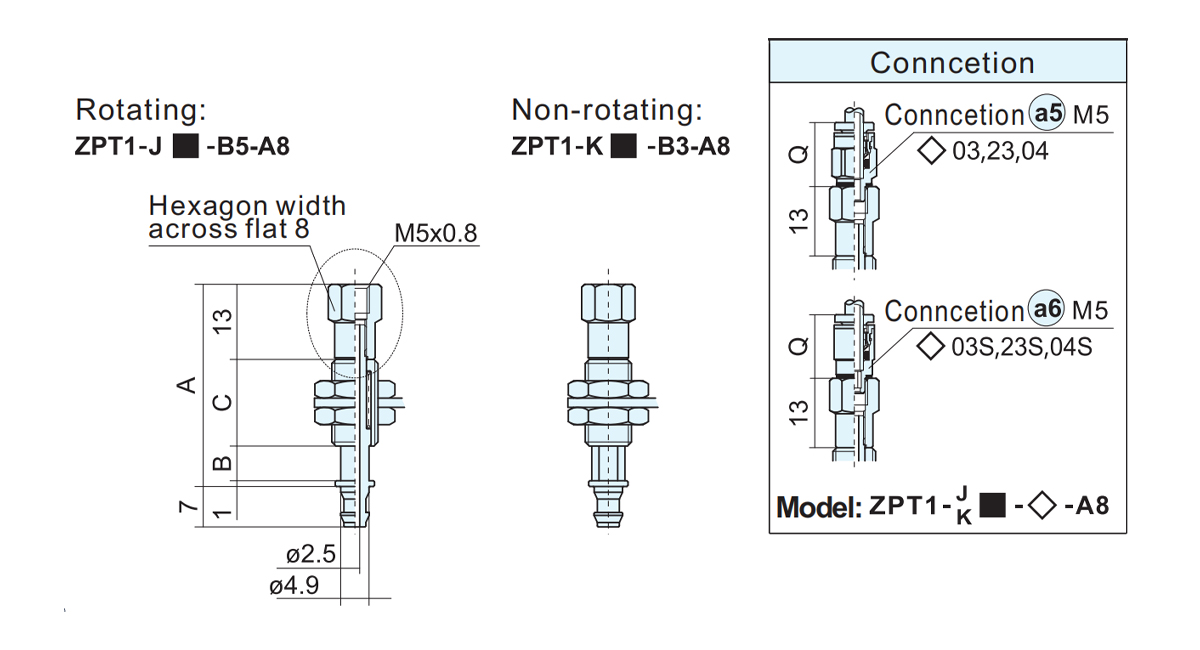

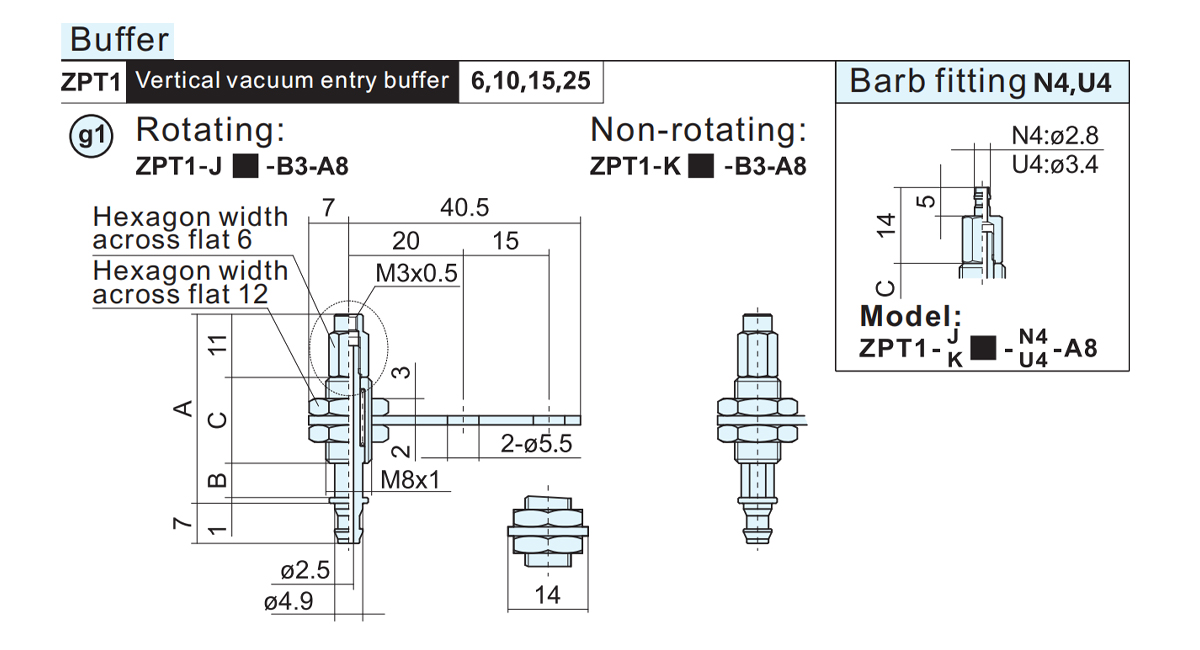

    Model A B C ●Greutate Pad aplicabil
    J K
    ZPT1-●6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-●10-B3-A8 65 10 43 26.7 25.1
    ZPT1-●15-B3-A8 70 15 27 28.7
    ZPT1-●25-B3-A8 80 25 28.2 28.9
    ●Tip compensator de inaltime:Rotativ(J),Nerotativ(K)■Cursa tampon (mm):6,10,15,25

    Model A B C ●Greutate Pad aplicabil
    J K
    ZPT1-●6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-●10-B5-A8 67 10 43 28.6 28.9
    ZPT1-●15-B5-A8 72 15 28.9 29.1
    ZPT1-●25-B5-A8 82 25 30.4 30.6

    Model A B C Greutate Pad aplicabil
    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■ Cursa tampon: 3,6

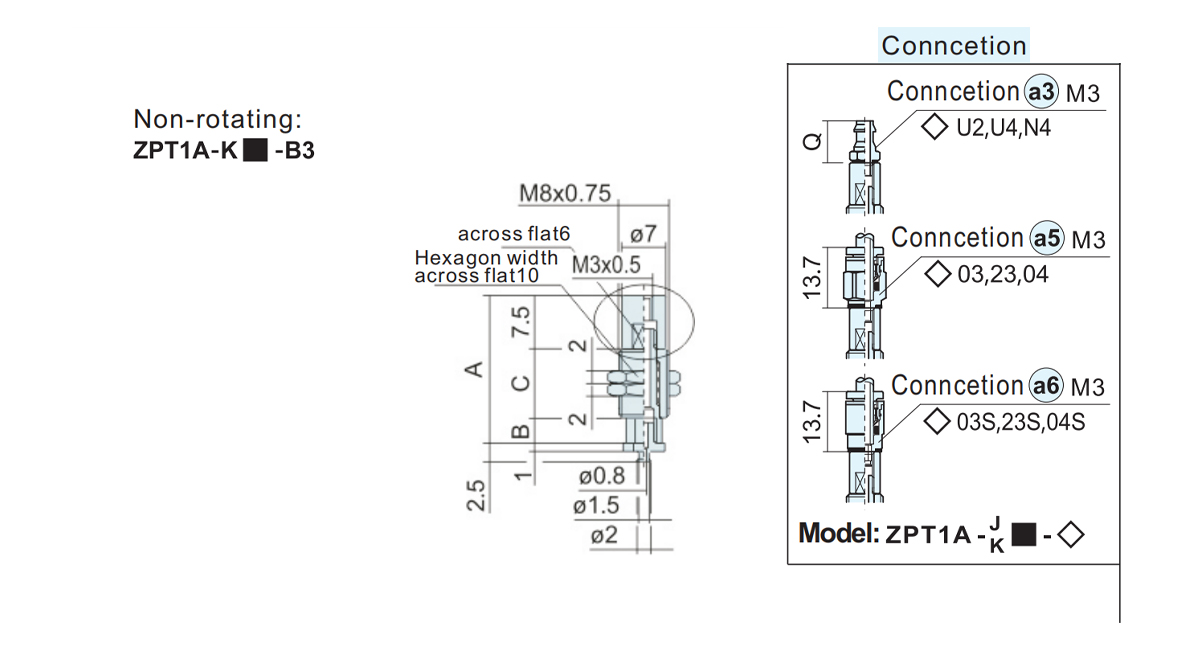

    Model A B C Greutate Pad aplicabil
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
