Cilindru standard seria SU (tip fără tirant) Furnizori

Acasă / Produse / Cilindru de aer / Cilindru standard / Cilindru standard seria SU (tip fără tirant)

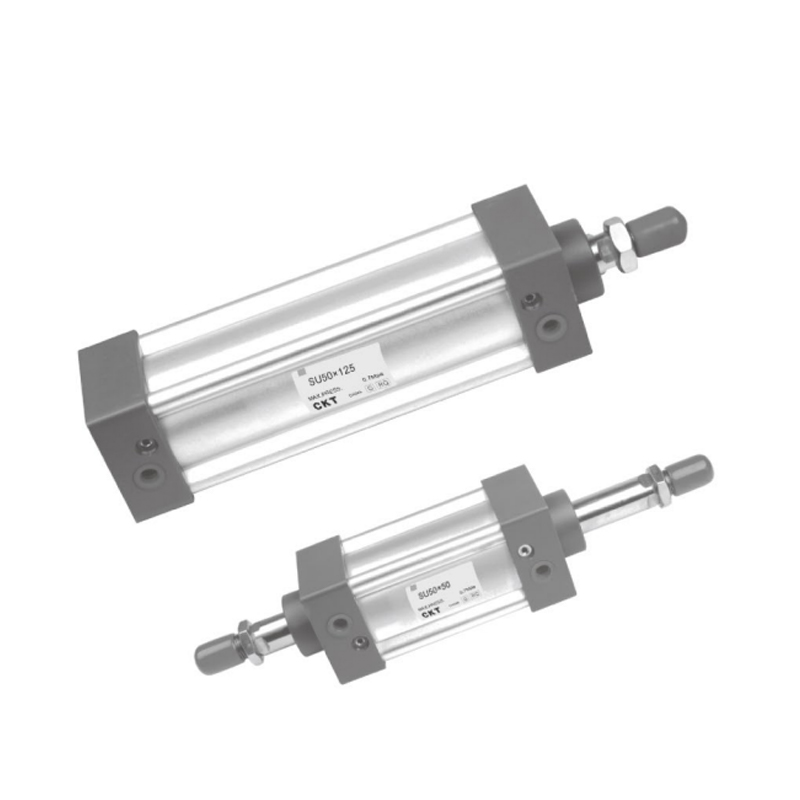

Cilindru standard seria SU (tip fără tirant)
  • Cilindru standard seria SU (tip fără tirant)
Cilindru standard

Cilindru standard seria SU (tip fără tirant)

1. Garnitura pistonului adoptă o structură de etanșare bidirecțională cu formă specială, cu dimensiune compactă și funcție de stocare a uleiului;
2. Tubul de aluminiu este un tub în formă de M fără tirant și are performanțe bune anticorozive;
3. În comparație cu cilindrii standard ISO15552, lungimea cilindrilor din seria SU cu același diametru al cilindrului este mai mică;
4. Reglarea tamponului cilindrului este stabilă;
5. Accesoriile de instalare a cilindrilor sunt împărțite cu cilindrii din seria SC;
6. Selectarea materialelor de etanșare rezistente la temperaturi înalte poate asigura funcționarea normală a cilindrului în condiții de 150°C.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Cilindru standard seria SI (Fără tip tirant)
URMĂTORUL:Cilindru standard seria MBB
  • Dimensiunea alezajului (mm) 32 40 50 63 80 100
    Acțiune Acțiune dublă
    Fluid Aer (se filtrează cu un element filtrant de 40μm)
    Montare

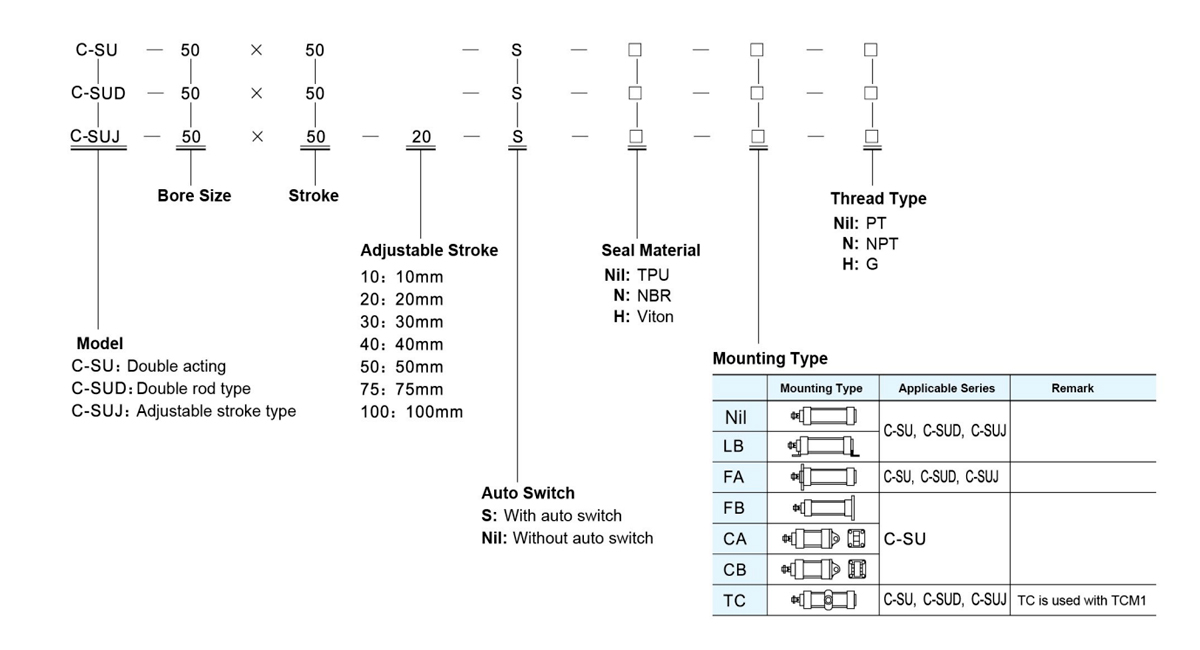

    Tip     		Seria C-SU Bacis FA FB CA CB LB TC TCM1
    Seria C-SUD,C-SUJ Bacis FA LB TC TCM1
    Interval de presiune de operare 0,1~1,0MPa(14~145Psi)
    Presiunea de probă 1,5 MPa (215 Psi)
    Temperatura de funcționare (℃) -20~80
    Interval de viteză de operare (mm/s) 30~800
    Toleranța lungimii cursei 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Pernă Perna reglabila
    Pernă Stroke 21 28 29
    *Dimensiunea portului PT1/8 PT1/4 PT3/8 PT1/2
    *Tipurile de filet NPT și G sunt disponibile pentru conexiune.

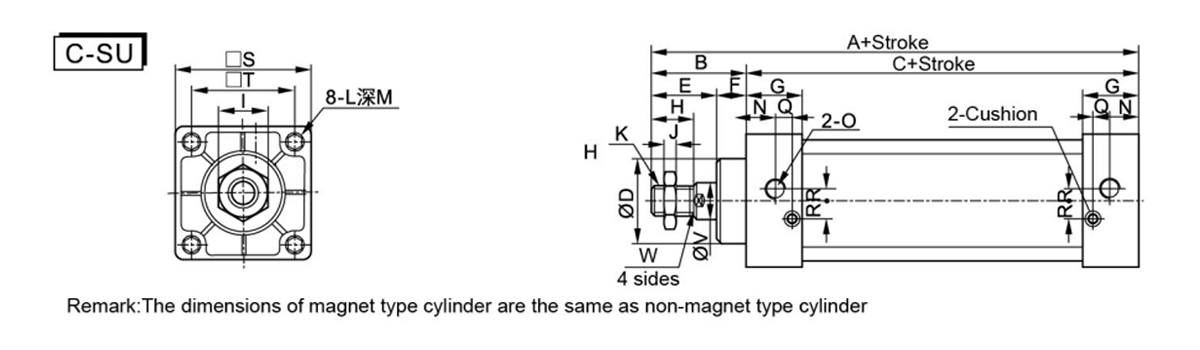

  • Dimensiunea alezajului/Simbol A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

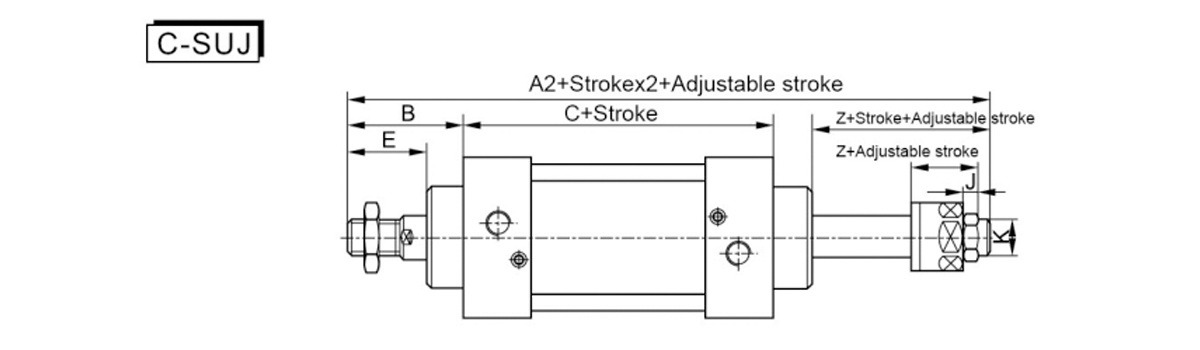

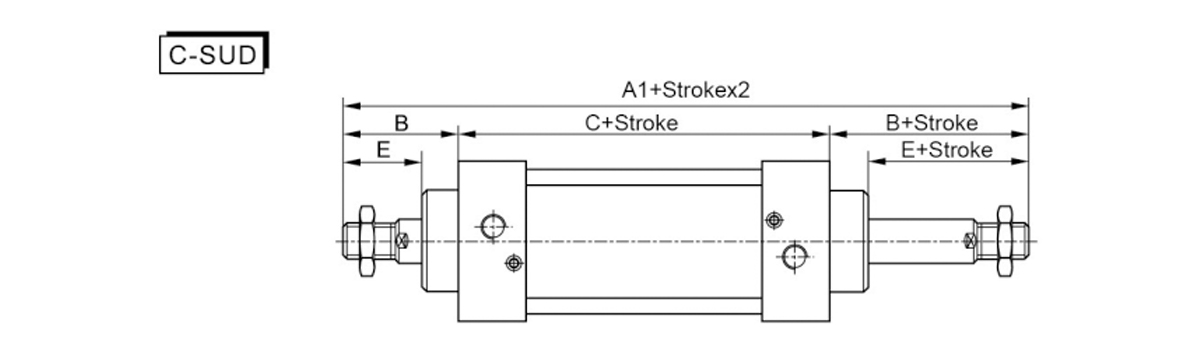

    Dimensiunea alezajului/Simbol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Observație: 1. Dimensiunile cilindrului de tip magnet sunt aceleași cu cele ale cilindrului fără magnet; 2. Aceeași dimensiune ca tipul standard C-SU pentru modelul care nu arată dimensiunea.

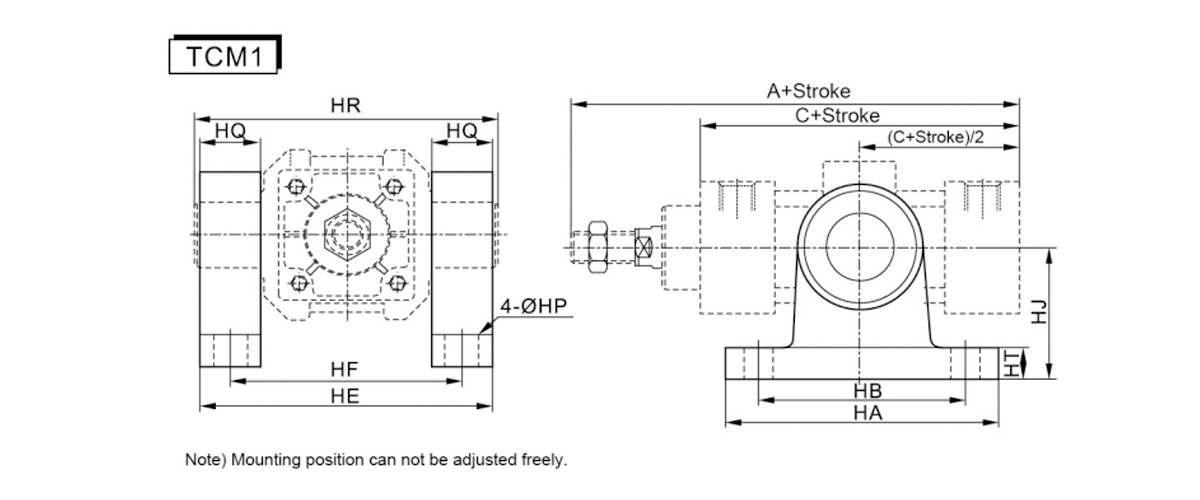

    Dimensiunea alezajului/Simbol A C HA HB EL HF HP HQ HR HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

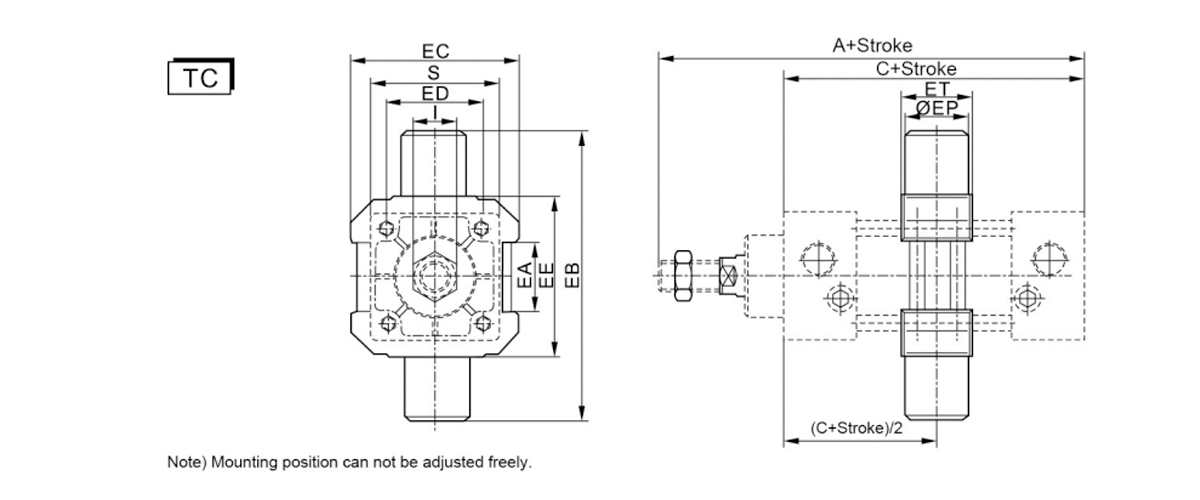

    Dimensiunea alezajului/Simbol A C EA EB EC ED EE EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Dimensiunile de instalare ale altor atașamente sunt exact aceleași cu cele ale cilindrilor din seria C-SC.
