Cilindru standard seria SE (Fără tip tirant)
  • Cilindru standard seria SE (Fără tip tirant)
Cilindru standard

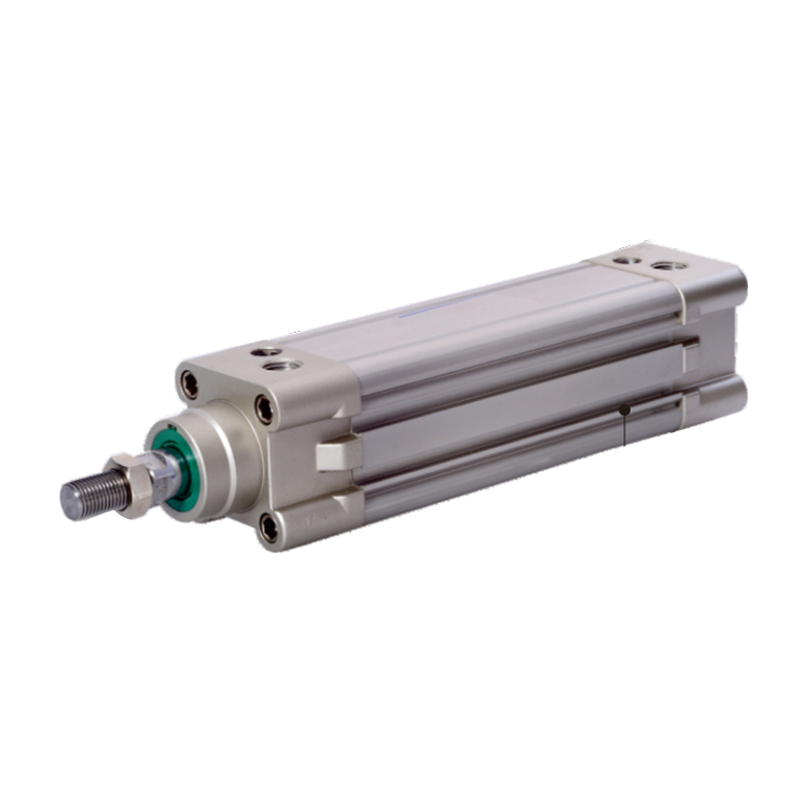

Cilindru standard seria SE (Fără tip tirant)

1. Garnitura pistonului adoptă o structură de etanșare în două sensuri cu formă specială, cu dimensiune compactă și funcție de stocare a uleiului;
2. Tub pătrat din aluminiu, fără tirant, performanță bună anticorozivă;
3. Reglarea tamponului cilindrului este stabilă;
4. Cilindrii și accesoriile de instalare a cilindrilor cu diferite specificații sunt disponibile pentru a alege clienții.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Cilindri standard din seria CA2
URMĂTORUL:Cilindru standard seria SI (Fără tip tirant)
  • Diametrul interior (mm) 32 40 50 63 80 100 125
    Mod de operare Tip alternativ
    Mediu de lucru Aer (filtrat printr-un filtru de 40μm)

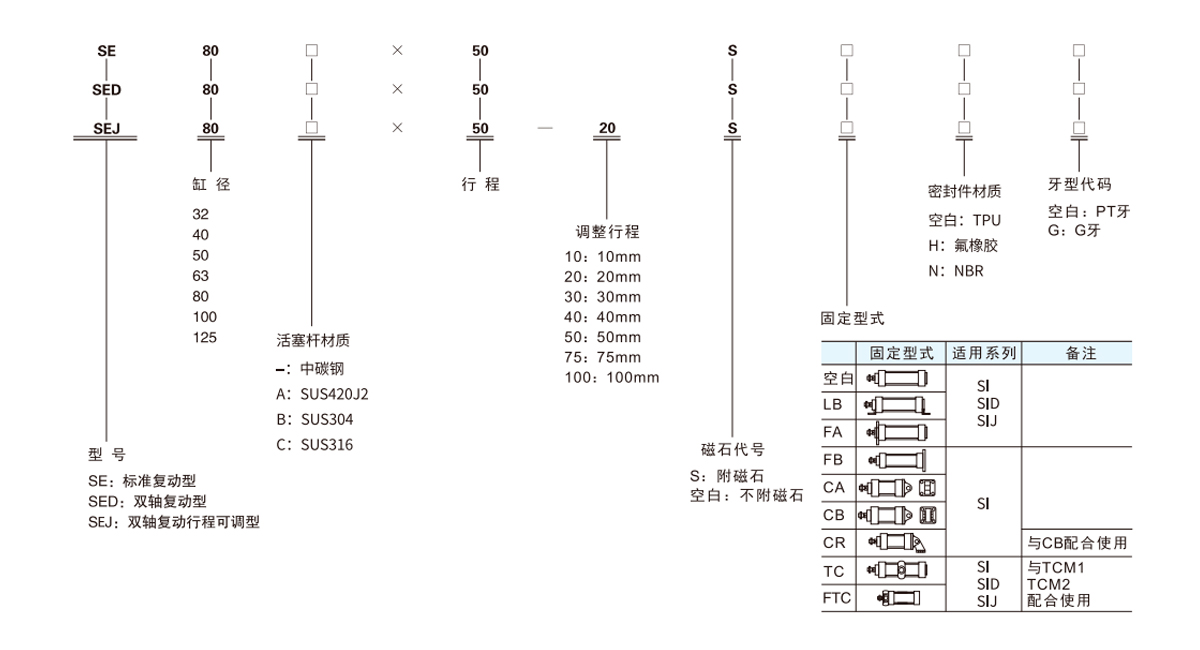

    Tip fix Seria SE Tip de bază FA FB CA CB CR LB TC TCM1 TCM2 FTC
    Seria SE D, SE J Tip de bază FA LB TC TCM1 TCM2 FTC
    Interval de presiune de operare 0,15~1,0MPa(22~145psi)(1,5~10,0bar)
    Rezistență la presiune garantată 1,5 MPa (215 psi) (15 bar)
    Temperatura de lucru °C -20~70
    Gama de viteze de lucru mm/s 30~800 30~500
    Interval de toleranță de călătorie 0~250 60251~1000 151001~1500 20
    Tip tampon Tampon reglabil
    Cursa tampon mm 27 30 36 40
    *Diametrul de preluare PT1/8 PT1/4 PT3/8 PT1/2
    *Tipurile de filet NPT și G sunt disponibile pentru conexiune.

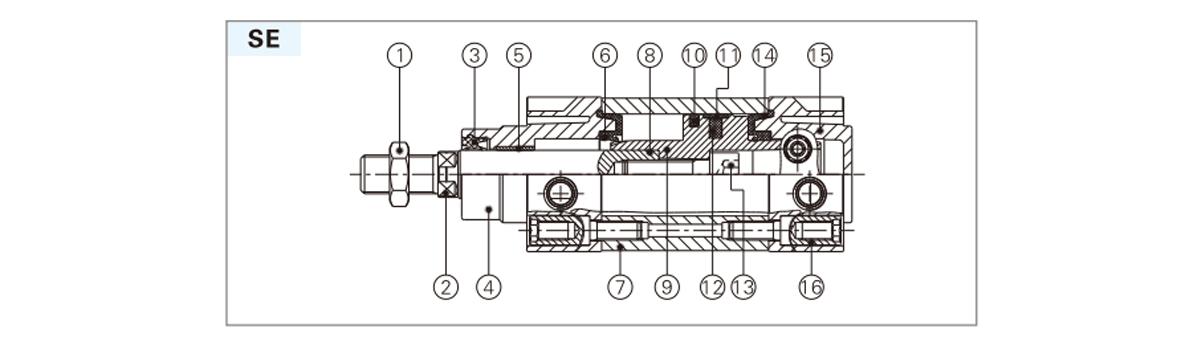

  • Nume Material Nume Material
    1 nuca Oțel carbon/oțel inoxidabil 9 Piston Aliaj de aluminiu
    2 Tija pistonului S45C tijă de șlefuit cromat dur 10 Inel O piston TPU
    Oțel inoxidabil Material rezistent la uzura
    3 Inel O capac frontal TPU 11 Purtați inel Plastic (φ100 sau mai puțin)
    4 Capac frontal Aliaj de aluminiu 12 Magnet Cauciuc (altul)
    5 Bucșă Material rezistent la uzura 13 Șurub cu mufa hexagonală Oțel carbon
    6 Inel O tampon TPU 14 Tampon de etanșare TPU
    7 Corp cilindric Aliaj de aluminiu 15 Coperta din spate Aliaj de aluminiu
    8 Tija pistonului O-ring BNR 16 Piuliță de susținere Oțel carbon/oțel inoxidabil

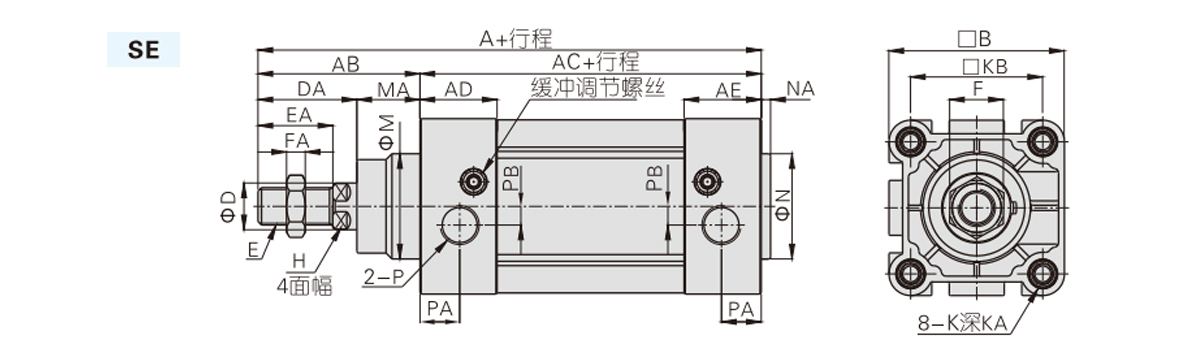

    Diametrul cilindrului/simbol A AB AC AD AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2.0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Notă: Dimensiunile tipului magnetic și ale tipului nemagnetic sunt aceleași.

    Diametrul cilindrului/simbol A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1,25 6
    40 213 208 54 105 33 28 M12X1,25 7
    50 244 231 69 106 42 29 M16X1,5 8
    63 259 246 69 121 42 29 M16X1,5 8
    80 300 282.5 86 128 53 35.5 M20X1,5 10
    100 320 300.5 91 138 55 35.5 M20X1,5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Notă: Dimensiunile tipurilor magnetice și nemagnetice sunt aceleași. Dimensiunile nespecificate sunt aceleași cu tipurile standard SI.
