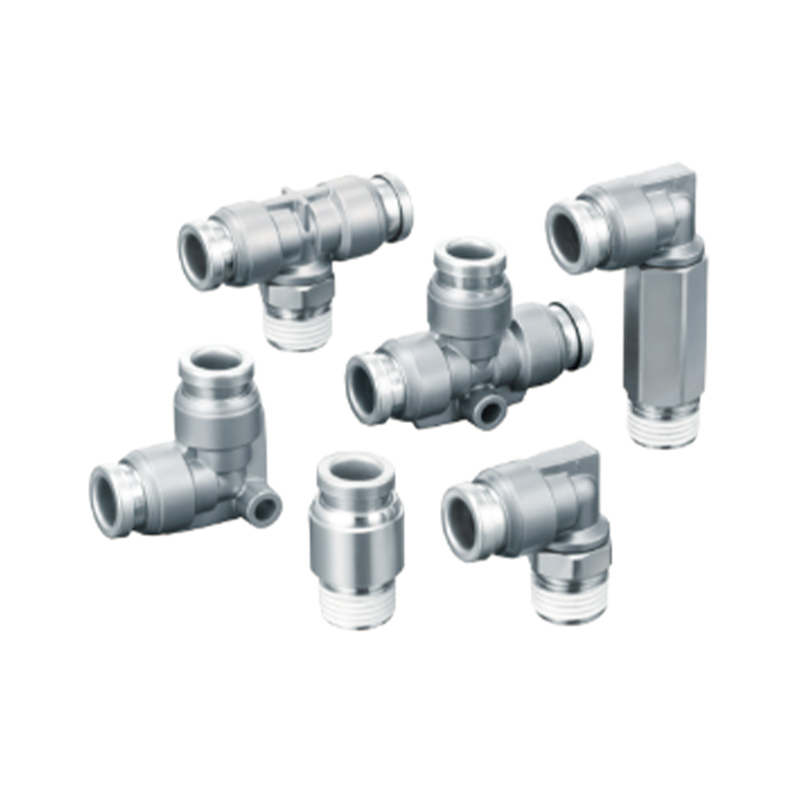

Fiting cu o atingere din oțel inoxidabil seria KQB2
  • Fiting cu o atingere din oțel inoxidabil seria KQB2
Fitting One Touch din oțel inoxidabil

Fiting cu o atingere din oțel inoxidabil seria KQB2

Fitingul din oțel inoxidabil din seria KQB2 adoptă tehnologia de turnare integrată din oțel inoxidabil de calitate superioară, care este special concepută pentru scenariile de transmisie a fluidelor care necesită demontare rapidă și etanșare fiabilă, îndeplinind cerințele cuprinzătoare de curățenie și durabilitate în mediile industriale.

Caracteristici de bază
Stabilitatea materialului: Structura din oțel inoxidabil are rezistență nativă la coroziune, evită riscul contaminării medii și se adaptează la mediile acido-bazice și la fluctuațiile de temperatură și presiune
Mecanism de blocare instantanee: Designul de blocare unidirecțională Push-Pull realizează o conexiune de funcționare oarbă, iar inelul de etanșare cu autocompensare încorporat elimină riscurile de scurgere
Extindere compatibilitate de sistem: Suportă conexiunea în serie modulară a mai multor diametre de țeavă, permițând configurarea flexibilă a nodurilor de ramificație în conducte complexe
Optimizarea costurilor de intretinere: Caracteristica de dezasamblare și asamblare fără scule scurtează foarte mult timpul de nefuncționare a echipamentului, iar structura arcului de reținere poate fi înlocuită independent pentru a reduce cheltuielile de întreținere

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Seria KQG2 SUS316 fiting cu o atingere din oțel inoxidabil
URMĂTORUL:Niciun articol următor
  • Specificații
    Lichidul folosit Aer, apă, abur
    Interval de presiune Nota 2) -100 kPa la 1 MPa Nota 3)
    Presiunea de testare a presiunii 3.0MPa
    Temperatura ambiantă și temperatura fluidului Nota 4) -5 până la 150°C (dar nu congelat) Nota 3)
    Unsoare folosită Fără specificații pentru grăsime
    Etanșarea pieselor filetate Cu etanșant
    Notă 1) Apa nu poate fi folosită cu tuburi de nailon moale.
    Nota 2) Deoarece scurgerea nu este zero, evitați utilizarea de întreținere cu vid pentru testele de scurgere, etc. Nota 3) Confirmați intervalul de presiune de funcționare și intervalul de temperatură de funcționare a conductei.
    Nota 4) Instalați o căptușeală în următoarele condiții (cu excepția □3.2).
    · Când este utilizat în medii sau cu fluide supuse schimbărilor bruște de temperatură.
    · Când este utilizat la temperaturi ridicate.

    Potrivit pentru conducte
    Materialul tubului FEP, PFA, nailon, nailon moale Nota 1), poliuretan, poliolefină
    Diametrul exterior al tubului Ø1/8", Ø5/32", Ø1/4", Ø5/16", Ø3/8", Ø1/2"

    ※ Căptușeala setează condițiile de temperatură
    Tuburi folosite Temperatura
    Tuburi FEP/serie TH Peste 80°C
    Tuburi PFA/serie TL Peste 120°C
    Piese de schimb
    Nume Diametrul exterior al conductei Model Material
    Garnitura 一 M-5G3 SUS316
    FKM special
    Piuliță de montare pe panou Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

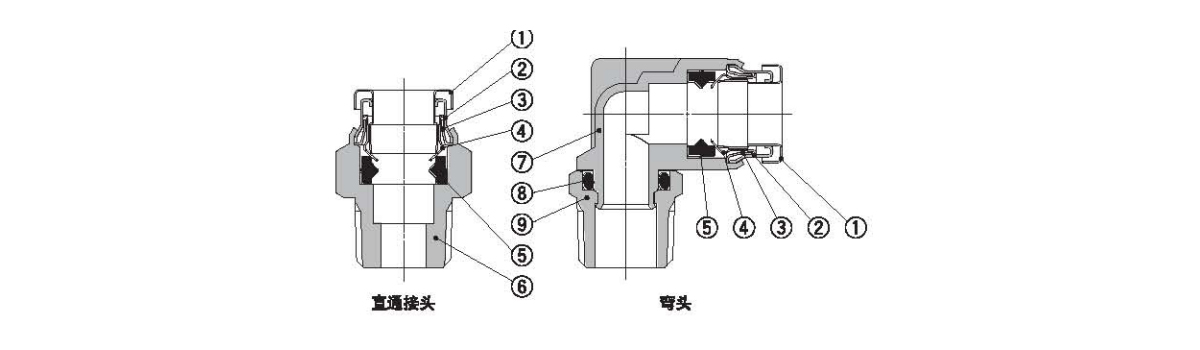

  • Nu. Nume Material
    1 Manșonul de eliberare SUS304
    2 Manșon de ghidare 1 SUS304
    3 Manșon de ghidare 2 SU8304
    4 Clip de primăvară SUS304
    5 Sigiliu FKM special (acoperire cu fluor)
    6 Corp conector drept C3604 (placare cu nichel fără electro)
    7 Corpul cotului SU8316
    8 inel O FKM special (acoperire cu fluor)
    9 Buton de apăsare C3804 (placare cu nichel cu beriliu fără electro)

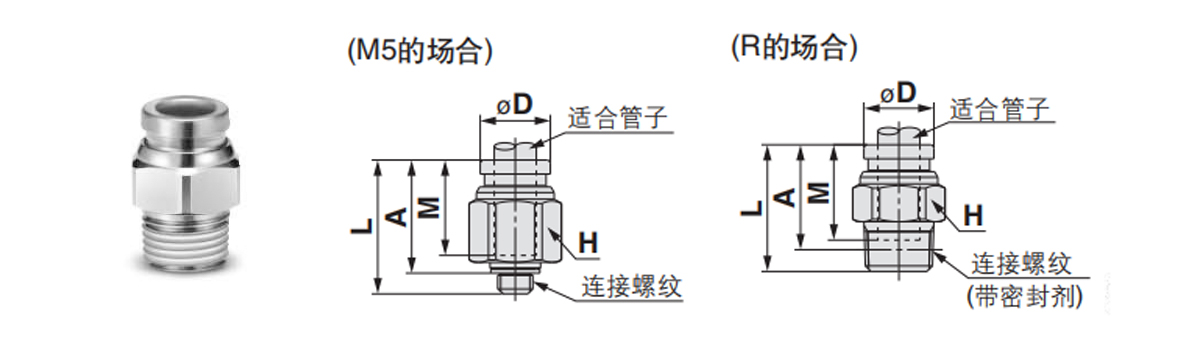

  • Conector drept: KQB2H
    Potrivit pentru țevi cu diametrul exterior mm Filet de conectare
    R,M     		Model H
    (hexagonale laturi opuse)     		ØD Nota 1) L A※ M Nota 2) Aria secțiunii transversale efective mm² Calitate g
    Ø3.2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Dimensiuni de referință după înșurubarea șurubului.
    Nota 1) Ø indică diametrul maxim.
    Nota 2) Indică valoarea când se utilizează tubulatura FEP.
    Ø16 indică valoarea când se utilizează numai tuburi de nailon.

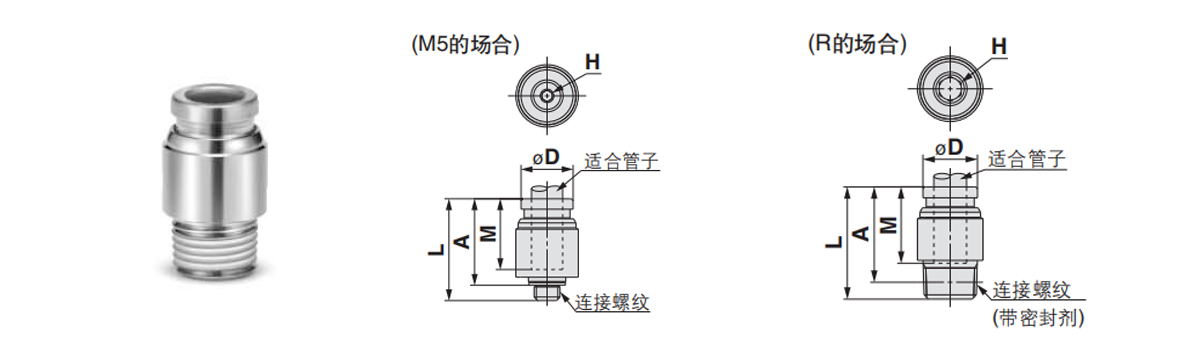

    Conector drept cu mufă hexagonală: KQB2S
    Potrivit pentru țevi cu diametrul exterior mm Filet de conectare
    R,M     		Model H
    (hexagonale laturi opuse)     		ØD Nota 1) L A※ M Nota 2）Taxa efectivă Aria mm² Calitate g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2 $10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Dimensiuni de referință după înșurubarea filetului.
    Nota 1) ØD înseamnă diametrul maxim.
    Nota 2) Indică valori când se utilizează tuburi FEP.
    Ø16 indică valori atunci când se utilizează numai tuburi de nailon.

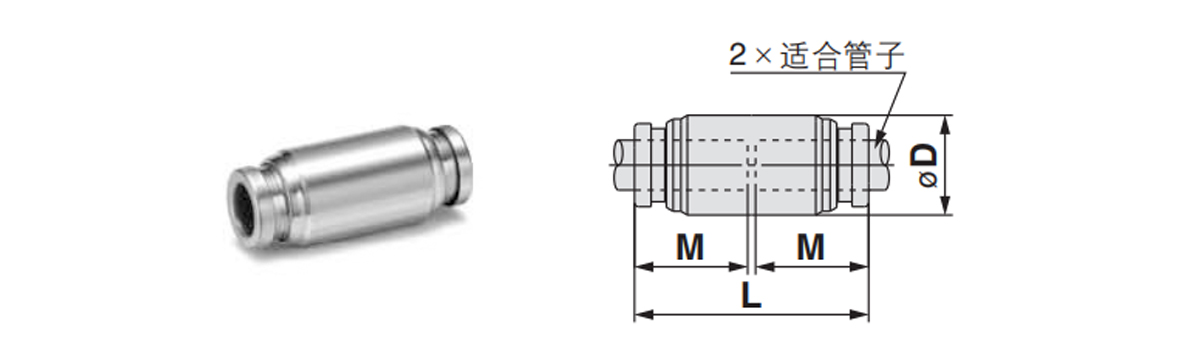

    Conector drept: KQB2H
    Potrivit pentru țevi cu diametrul exterior mm Model ØD Nota 1) L M Nota 2) Aria secțiunii transversale efective mm² Calitate g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Nota 1) ØD înseamnă diametrul maxim.
    Nota 2) Indică valori când se utilizează tuburi FEP.
    Ø16 indică valori atunci când se utilizează numai tuburi de nailon.

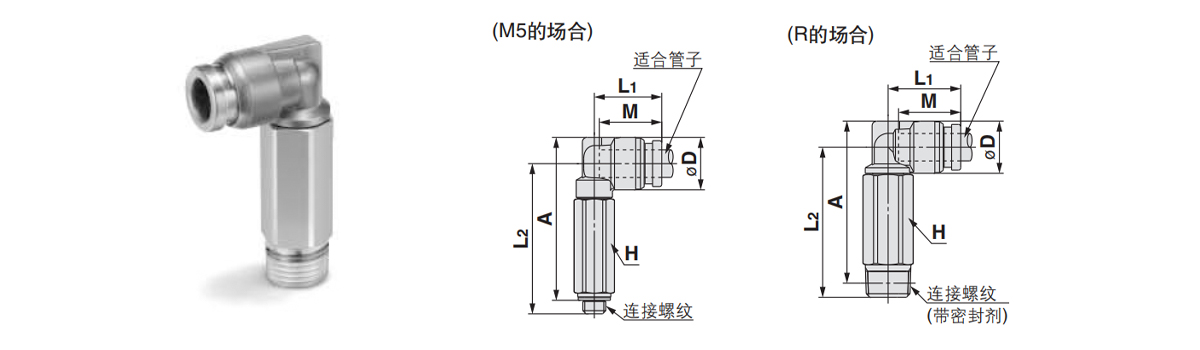

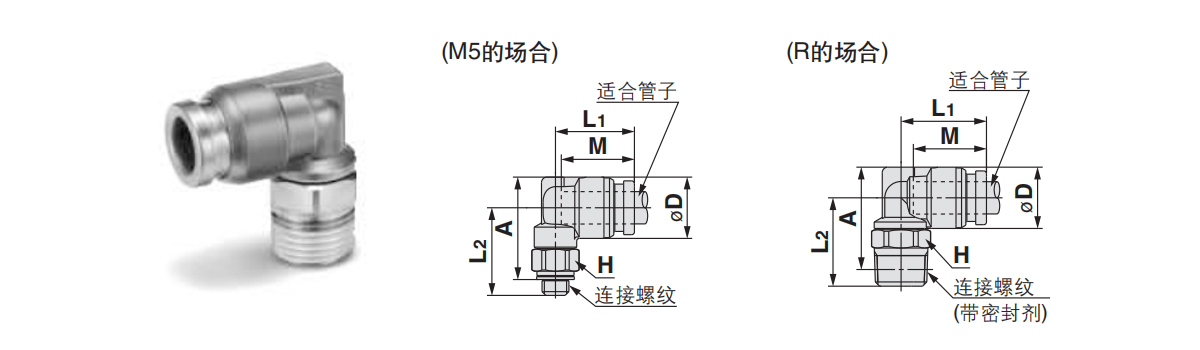

    Cot: KQB2L
    Potrivit pentru țevi cu diametrul exterior mm Filet de conectare
    R,M     		Model H
    (hexagonale laturi opuse)     		Nota 1)
    ØD     		L1 L2 A※ M Nota 2)
    Aria secțiunii transversale efective mm 2     		Calitate g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Dimensiuni de referință după înșurubarea filetului R.
    Nota 1) ØD înseamnă diametrul maxim.
    Nota 2) Indică valori când se utilizează tuburi FEP.
    Ø16 indică valori când se utilizează tuburi de nailon.

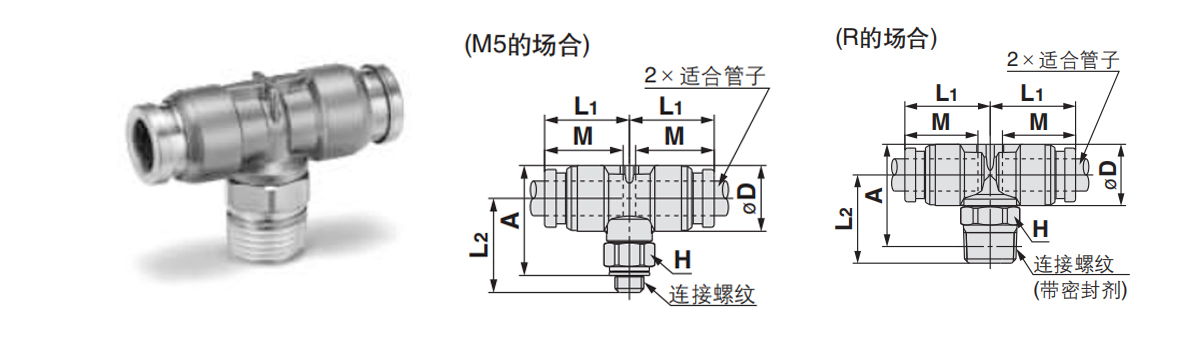

    Conector în formă de T cu tub dublu: KQB2T
    Potrivit pentru țevi cu diametrul exterior mm Filet de conectare
    R,M     		Model H
    (hexagonale laturi opuse)     		Nota 1)
    ØD     		L1 L2 A※ M Nota 2)
    Aria secțiunii transversale efective mm²     		Calitate g
    Ø3.2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Dimensiuni de referință după înșurubarea filetului R.
    Nota 1) ØD înseamnă diametrul maxim.
    Nota 2) Indică valori când se utilizează tuburi FEP.
    Ø16 indică valori atunci când se utilizează numai tuburi de nailon.

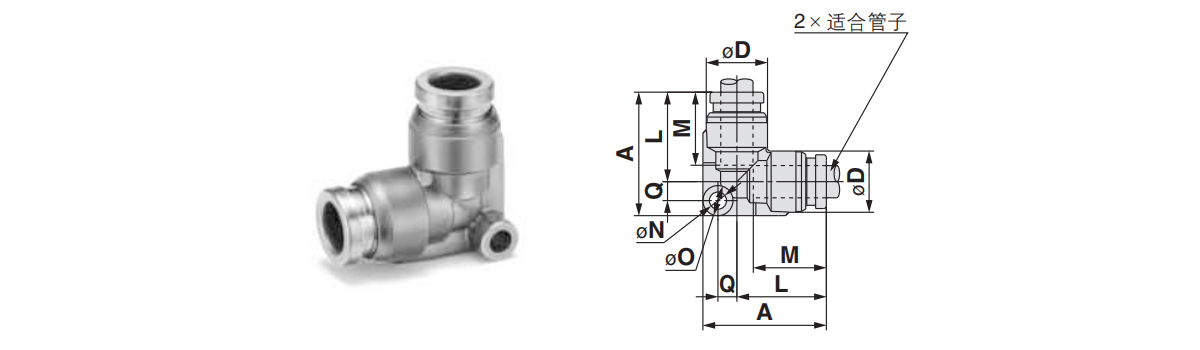

    Cot în unghi drept: KQB2L
    Potrivit pentru țevi cu diametrul exterior mm Model Nota 1)
    6D     		L A Q M ØN O Nota 2)
    Aria secțiunii transversale efective mm²     		Calitate g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Nota 1) ØD înseamnă diametrul maxim.
    Nota 2) Indică valori când se utilizează tuburi FEP.
    Ø18 indică valori atunci când se utilizează numai tuburi de nailon.

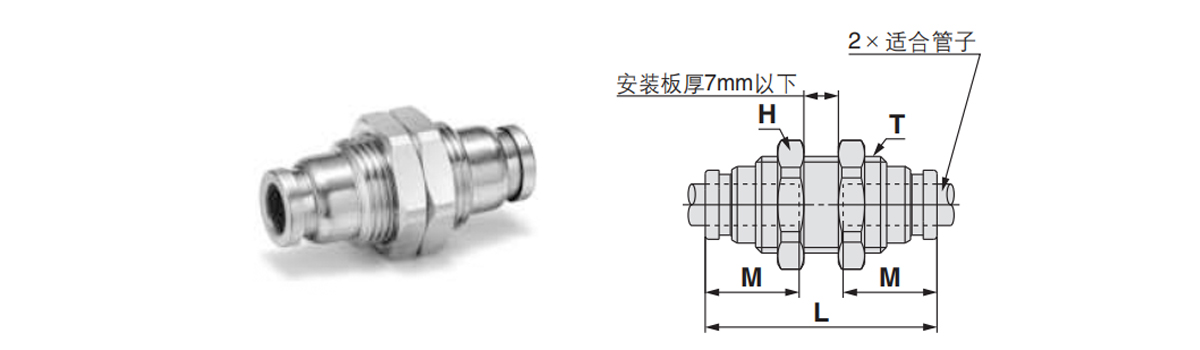

    Conector direct montat pe panou: KQB2E
    Potrivit pentru țevi cu diametrul exterior mm Model T
    (M)     		H
    (hexagonale laturi opuse)     		L Orificii de montare M Nota 2)
    Aria secțiunii transversale efective mm²     		Calitate g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Notă: Valorile indică cele pentru tubulatura FEP.
    Ø16 indică valori numai pentru tubulatura de nailon.

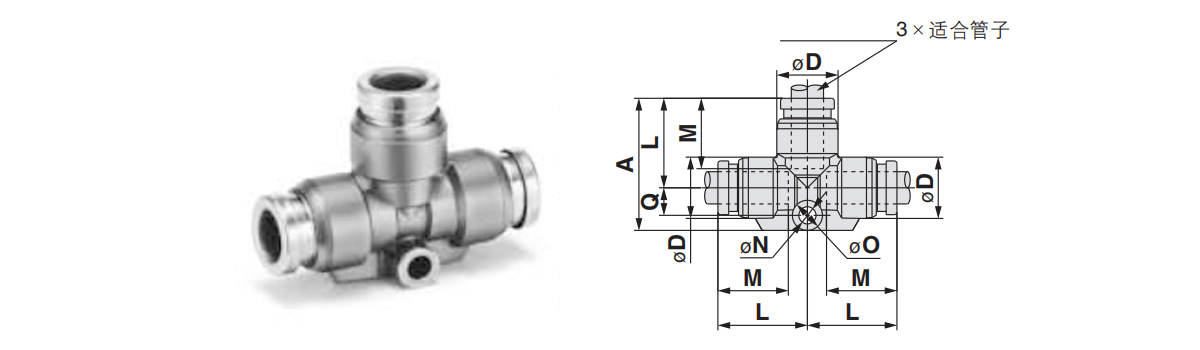

    Racord de țeavă în formă de T: KQB2T
    Potrivit pentru țevi cu diametrul exterior mm Model Nota 1)
    D     		L A Q M ØN ØO Nota 2)
    Aria secțiunii transversale efective mm²     		Calitate g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Nota 1) ØD înseamnă diametrul maxim.
    Nota 2) Indică valori când se utilizează tuburi FEP.
    Ø16 indică valori atunci când se utilizează numai tuburi de nailon.

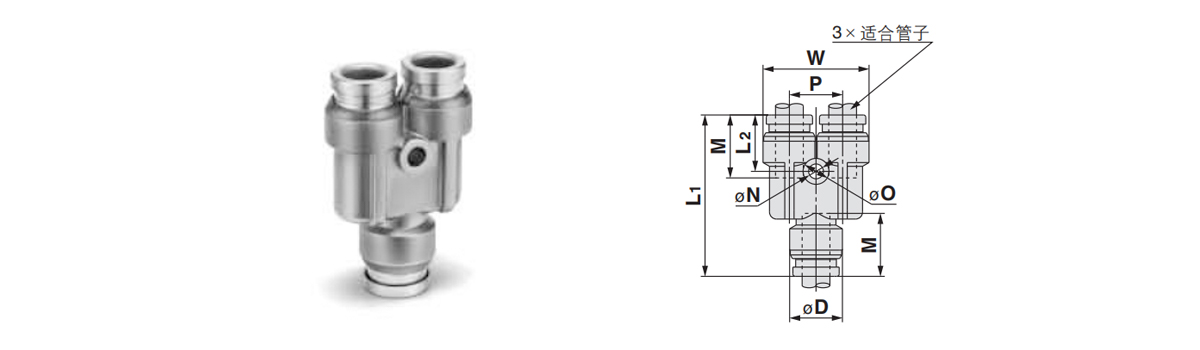

    Racord de țeavă în formă de Y: KQB2U
    Potrivit pentru țevi cu diametrul exterior mm Model Nota 1)
    ØD     		W L1 L P M ØN 60 Nota 2)
    Aria secțiunii transversale efective mm²     		Calitate g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Nota 1)②ØD means maximum diameter.
    Nota 2) Indică valori când se utilizează tuburi FEP.
    Ø16 indică valori atunci când se utilizează numai tuburi de nailon.

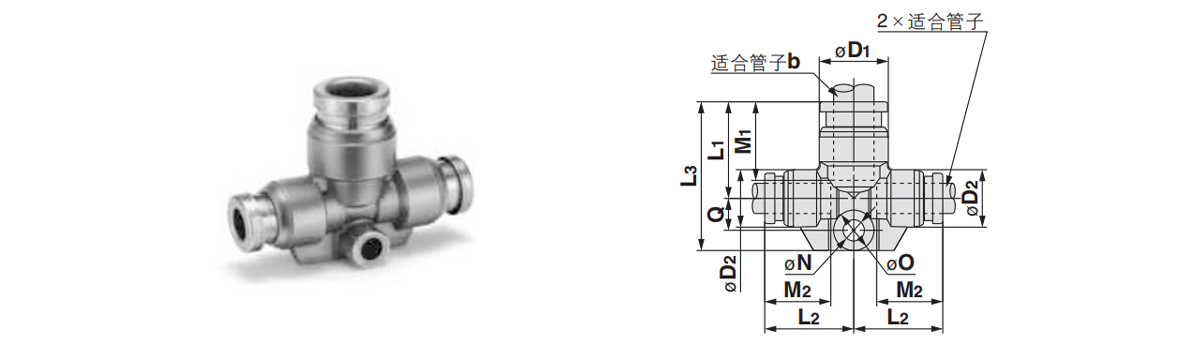

    Tee de reducere: KQB2T
    Potrivit pentru țevi cu diametrul exterior mm Model Nota 1)
    ØD1     		Nota 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Nota 2)
    Aria secțiunii transversale efective mm²     		Calitate g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Nota 1) ØD1, ØD2  means maximum diameter.
    Nota 2) Indicates values when using FEP pipes.

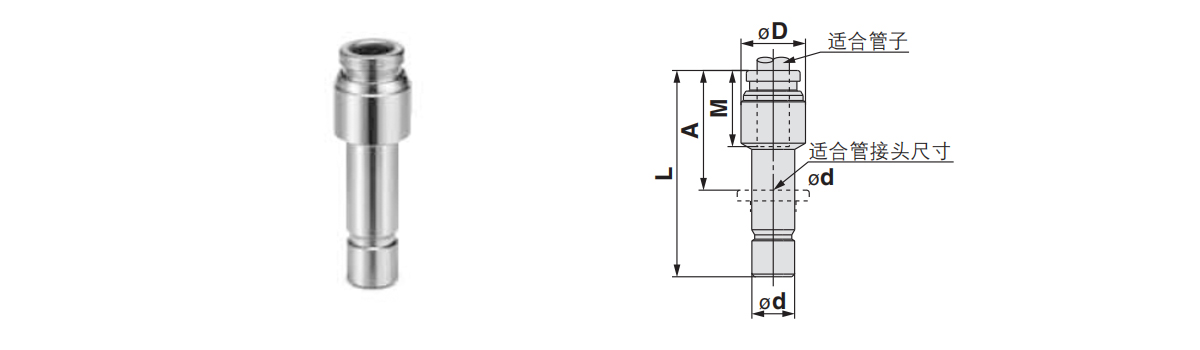

    Priză: KQB2R
    Potrivit pentru țevi cu diametrul exterior mm Dimensiunea corespunzătoare a îmbinării țevii od Model ØD Nota 1) L A M Nota 2)
    Aria secțiunii transversale efective mm²     		Calitate g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Nota 1) ØD înseamnă diametrul maxim.
    Nota 2) Indică valori când se utilizează tuburi FEP.

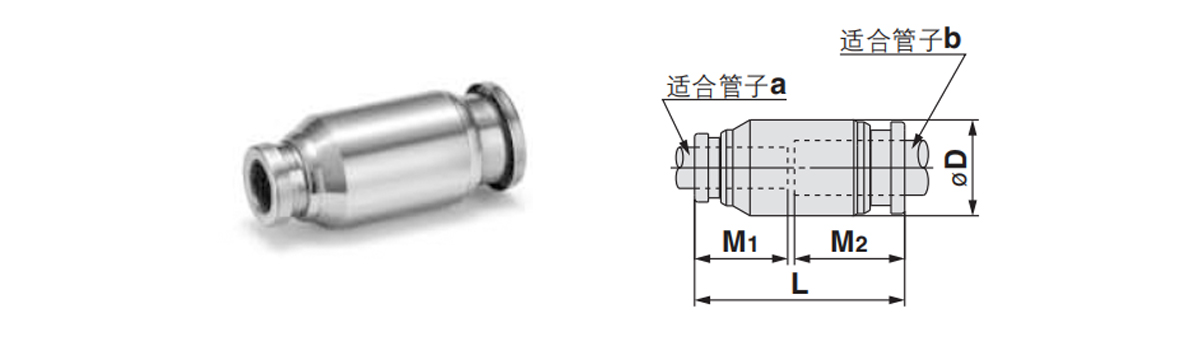

    Conductă dreaptă reducătoare: KQB2H
    Potrivit pentru țevi cu diametrul exterior mm Model ØD Nota 1) L M1 M2 Nota 2)
    Aria secțiunii transversale efective mm²     		Calitate g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Nota 1) ØD înseamnă diametrul maxim.
    Nota 2) Indică valori când se utilizează tuburi FEP.

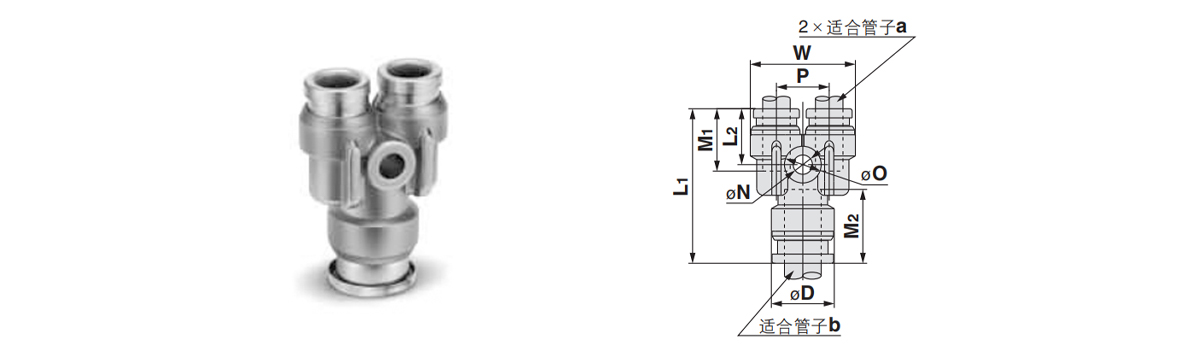

    Racord de țeavă în formă de Y reducător: KQB2U
    Potrivit pentru țevi cu diametrul exterior mm Model Nota 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Nota 2)
    Aria secțiunii transversale efective mm²     		Calitate g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Nota 1) ØD înseamnă diametrul maxim.
    Nota 2) Indicates values when using FEP pipes.

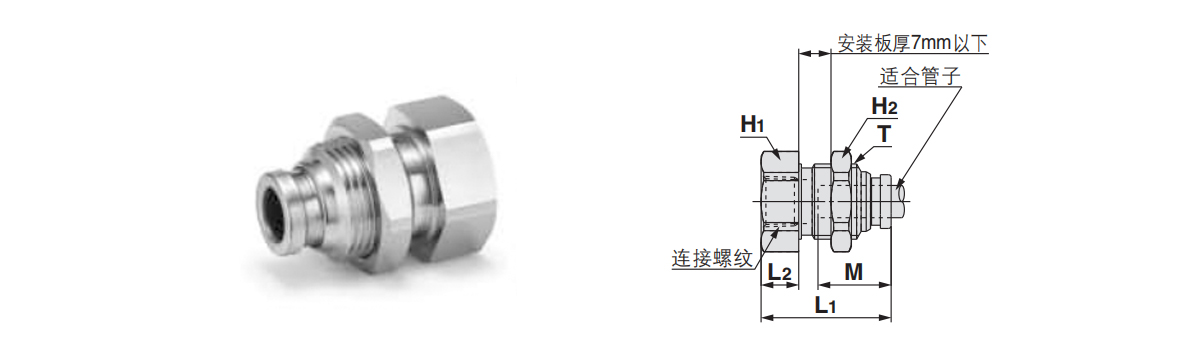

    Conector de țeavă dreaptă cu filet intern montat pe panou: KQB2E
    Potrivit pentru țevi cu diametrul exterior mm Filet de legătură
    Pe     		Model T
    (M)     		Hexagon laturi opuse L1 L2 Orificiu de montare M Nota 2)
    Aria secțiunii transversale efective mm²     		Calitate g
    Bună H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Notă: Valorile indică cele pentru tubulatura FEP.
    Ø16 indică valori numai pentru tubulatura de nailon.

    Cot lung: KQB2W
    Potrivit pentru țevi cu diametrul exterior mm Filet de conectare
    R,M     		Model H
    Laturi opuse hexagonale     		ØD Nota 1) L1 L A※ M Nota 2)
    Aria secțiunii transversale efective mm²     		Calitate g
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Dimensiuni de referință după înșurubarea filetului F.
    Nota 1) ØD înseamnă diametrul maxim.
    Nota 2) Indică valori când se utilizează tuburi FEP.
    Ø18 indică valori atunci când se utilizează numai tuburi de nailon.

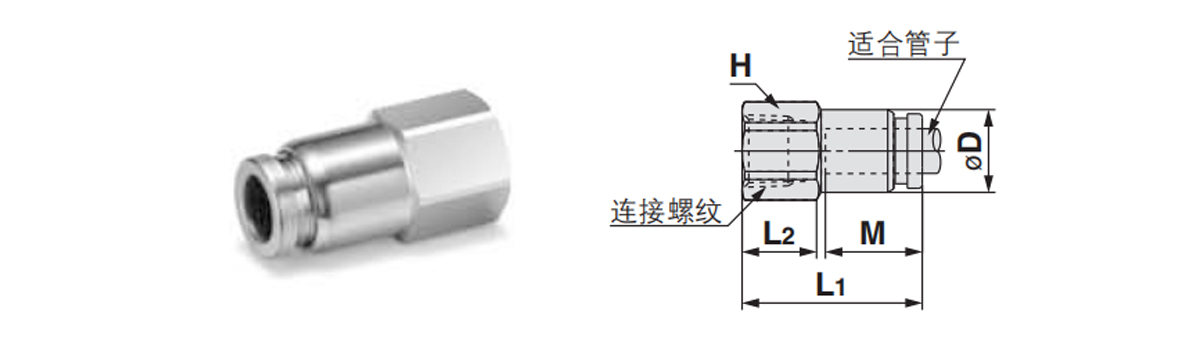

    Filet interior direct: KQB2F
    Potrivit pentru țevi cu diametrul exterior mm Filet de conectare
    Rc     		Model H
    （Laturile opuse hexagonale)     		ØD Nota 1) L1 L2 M Nota 2)
    Aria secțiunii transversale efective mm²     		Calitate g
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Nota 1) ØD înseamnă diametrul maxim.
    Nota 2) Indică valori când se utilizează tuburi FEP.
    Ø16 indică valori atunci când se utilizează numai tuburi de nailon.

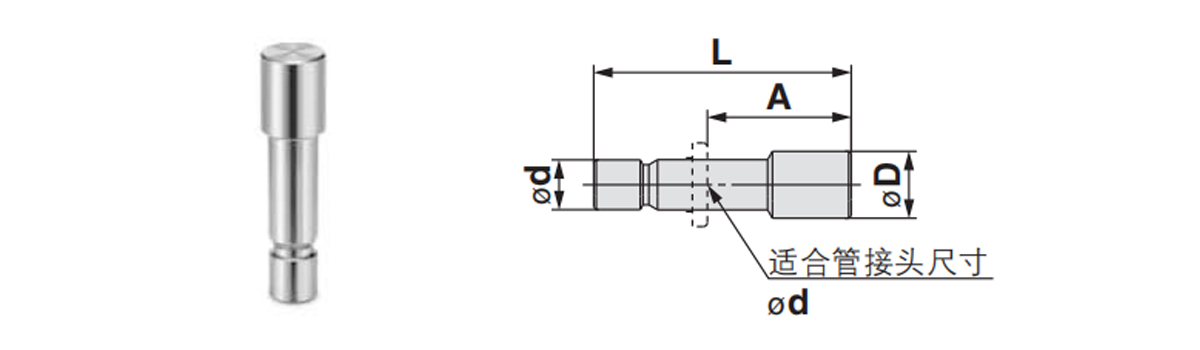

    Priză: KQG2P
    Dimensiunea corespunzătoare a îmbinării țevii od Model ØD L A Calitate g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Produse similare

Blog și Știri

Cele mai recente știri și
Blog

Vezi mai mult

Calitatea autentică și fiabilă se remarcă în mod natural.

Alegerea vine din încredere, iar cooperarea din onestitate.

  • Î: Cât de curând putem primi un răspuns după ce vă trimitem o întrebare?

    Vă vom răspunde în termen de 24 de ore de la primirea cererii în zile lucrătoare.

  • Î: Sunteți producător direct sau companie comercială?

    Suntem un producător și avem propriul departament de vânzări internaționale. Deci putem produce și vinde singuri.

  • Î: Puteți realiza produse personalizate?

    Da, putem dezvolta și produce produse conform desenelor sau mostrelor furnizate de clienți.

  • Î: Cum garantează compania dumneavoastră calitatea produsului?

    În primul rând, vom face inspecția după fiecare proces. Pentru produsele finite, vom face inspecție 100% conform cerințelor clienților și standardului internațional.

  • Î: Unde sunt exportate în principal produsele dumneavoastră?

    Produsele noastre sunt exportate în principal în Germania, Statele Unite, Danemarca și mai mult de o duzină de țări din Europa și America de Nord
