Seria MHZ2 (Tip de deschidere și închidere paralelă) Prindere pneumatică Furnizori

Acasă / Produse / Cilindru de aer / Prindere pneumatice / Seria MHZ2 (Tip de deschidere și închidere paralelă) Prindere pneumatică

Seria MHZ2 (Tip de deschidere și închidere paralelă) Prindere pneumatică Seria MHZ2 (Tip de deschidere și închidere paralelă) Prindere pneumatică
  • Seria MHZ2 (Tip de deschidere și închidere paralelă) Prindere pneumatică
  • Seria MHZ2 (Tip de deschidere și închidere paralelă) Prindere pneumatică
Prindere pneumatice

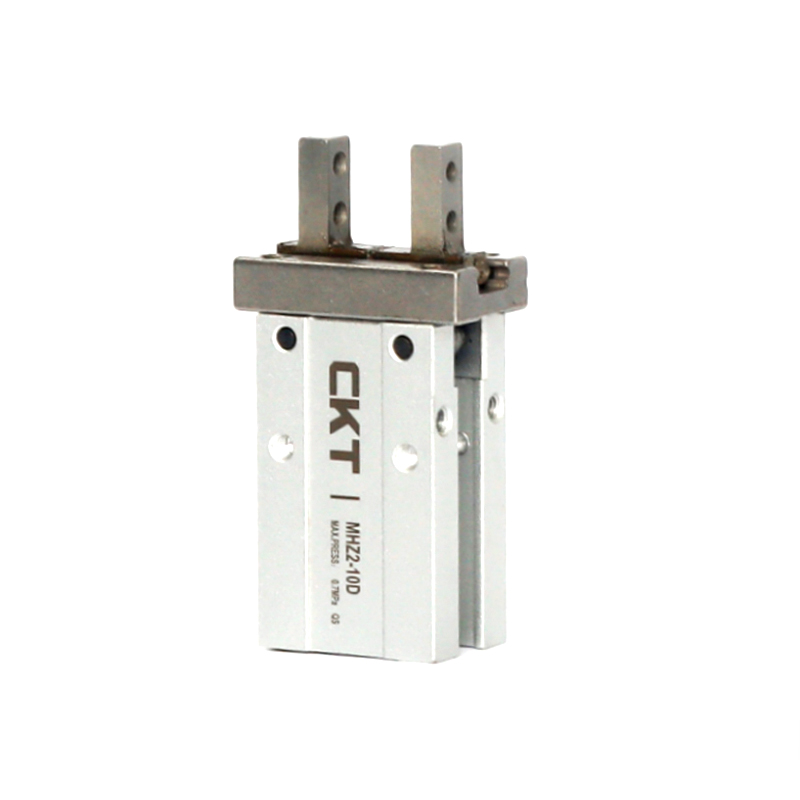

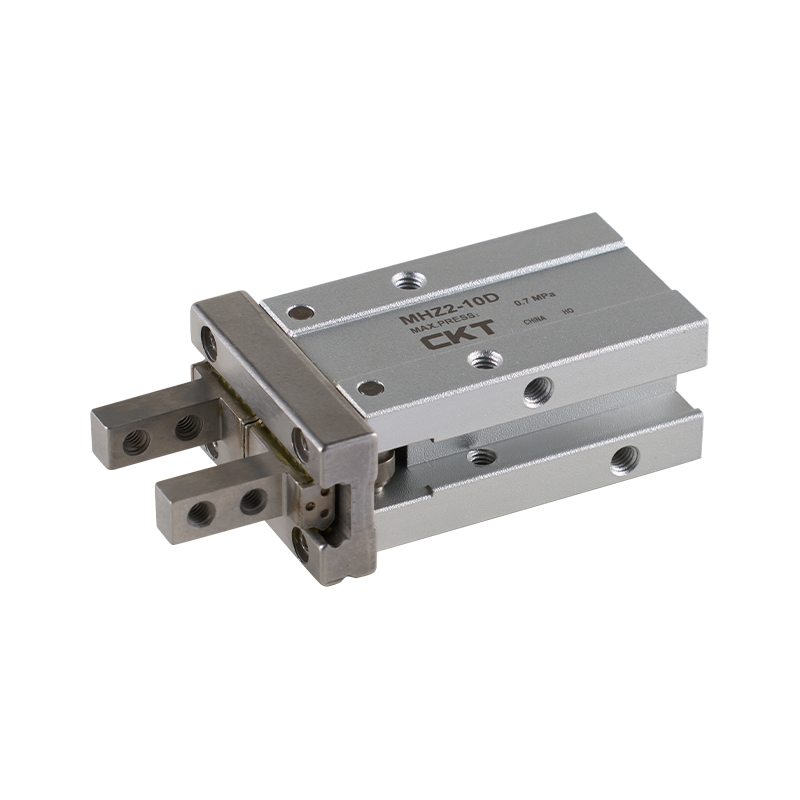

Seria MHZ2 (Tip de deschidere și închidere paralelă) Prindere pneumatică

Gripperul pneumatic Seria MHZ2 (Tip de deschidere și închidere paralelă) se concentrează pe asigurarea unei acțiuni de strângere paralelă stabilă și fiabilă. Conceptul său de proiectare este de a echilibra performanța de bază și adaptabilitatea pentru a satisface nevoile de bază de înțelegere cu precizie în legătura de execuție a automatizării.

Caracteristici de bază:

1. Sistem de ghidare integrat: Mecanismul de ghidare integrat asigură că dispozitivul de acționare are o rigiditate structurală suficientă și o precizie de acțiune în timpul funcționării.

2. Stabilitate îmbunătățită a ghidajului: O structură de poziționare auxiliară este prevăzută în partea de jos a componentei de ghidare pentru a menține relația de poziție relativă dintre piesele mobile cheie și structura principală și pentru a îmbunătăți fiabilitatea funcționării pe termen lung.

3. Performanță de poziționare de precizie: Designul structural optimizat aduce o consecvență bună de poziționare, ceea ce ajută la obținerea unei strângeri precise a piesei de prelucrat și la creșterea siguranței procesului de strângere.

4. Instalare flexibilă și compatibilitate: Oferă o varietate de interfețe de instalare standardizate pentru o integrare ușoară în diferite configurații ale echipamentelor sau în medii cu spațiu limitat.

5. Asistență pentru controlul integrat al caroseriei: Corpul este prestabilit cu componente magnetice, ceea ce oferă confort de bază pentru integrarea dispozitivelor standard de detectare a poziției.

6. Adaptabilitatea comutatorului de inducție: Există mai multe fante de instalare a comutatorului de inducție proiectate pe suprafața corpului cilindrului, care oferă spațiu de reglare pentru configurația dispozitivului de detectare pentru a se adapta la diferite cerințe de colectare a semnalului.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:MHC2 Series (Fulcrum Deschidere și Închidere Tip) Gripper Pneumatic
URMĂTORUL:Niciun articol următor
  • Diametrul cilindrului
    mm     		6 10 16 20 25 32 40
    Utilizați lichid Aer
    Presiunea de operare
    interval (MPa)     		Cu dublă acțiune 0,15~0,7 0,2~0,7 0,1~0,7 0,1~0,7
    Cu acțiune simplă 0,3~0,7 0,35~0,7 0,25~0,7 0,25~0,7
    Temperatura fluidului pentru utilizare în mediu -10~60℃
    Repetabilitate (mm) ±0,01 ±0,02
    Frecvența maximă de funcționare (c.p.m) 180 (seria MHZL2 este 120) 60
    Alimentare cu ulei Nu este necesar
    Mod de operare Cu dublă acțiune · Single-acting
    Comutator magnetic (optional) Comutator magnetic fără contact (MHZA2, MHZAJ2 fără întrerupător magnetic)
    Diametru racordare M3×0,5 M5×0,8

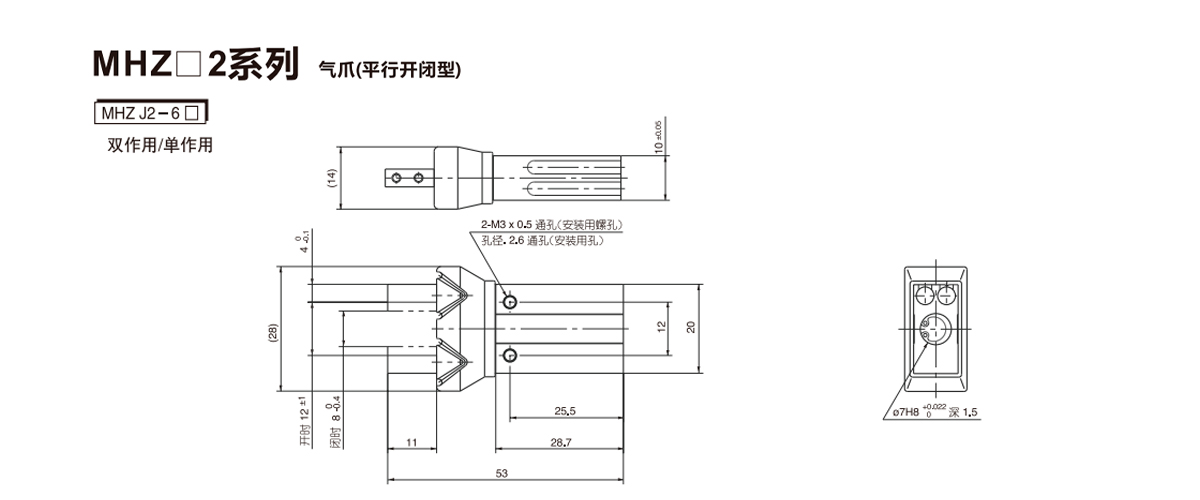

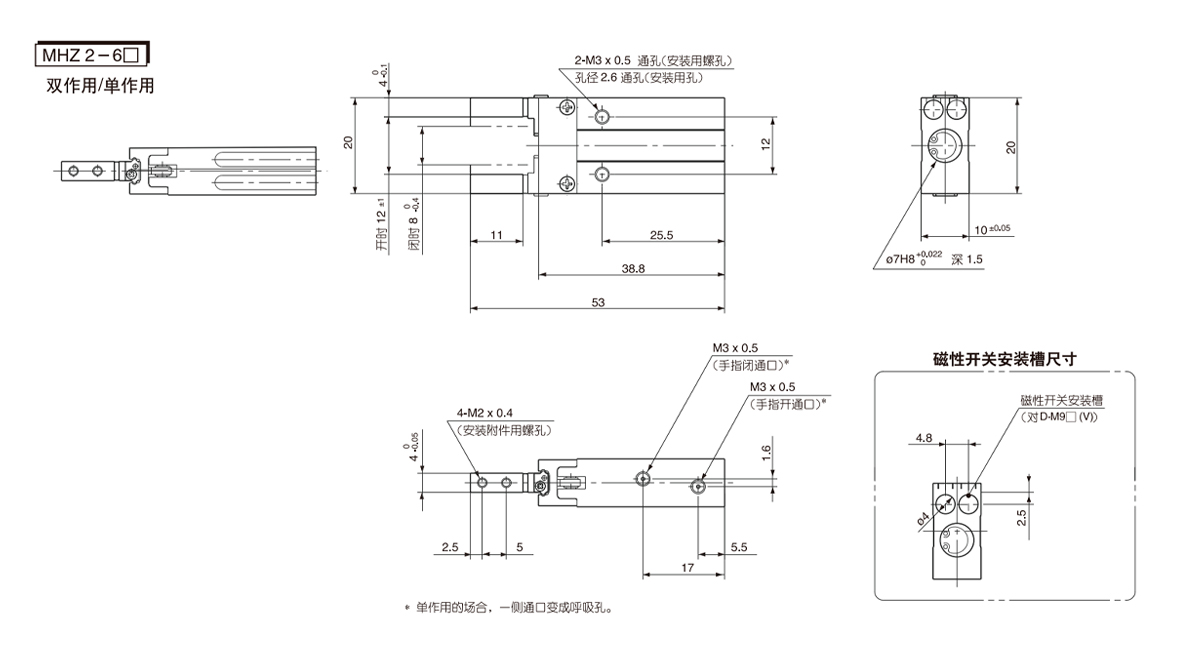

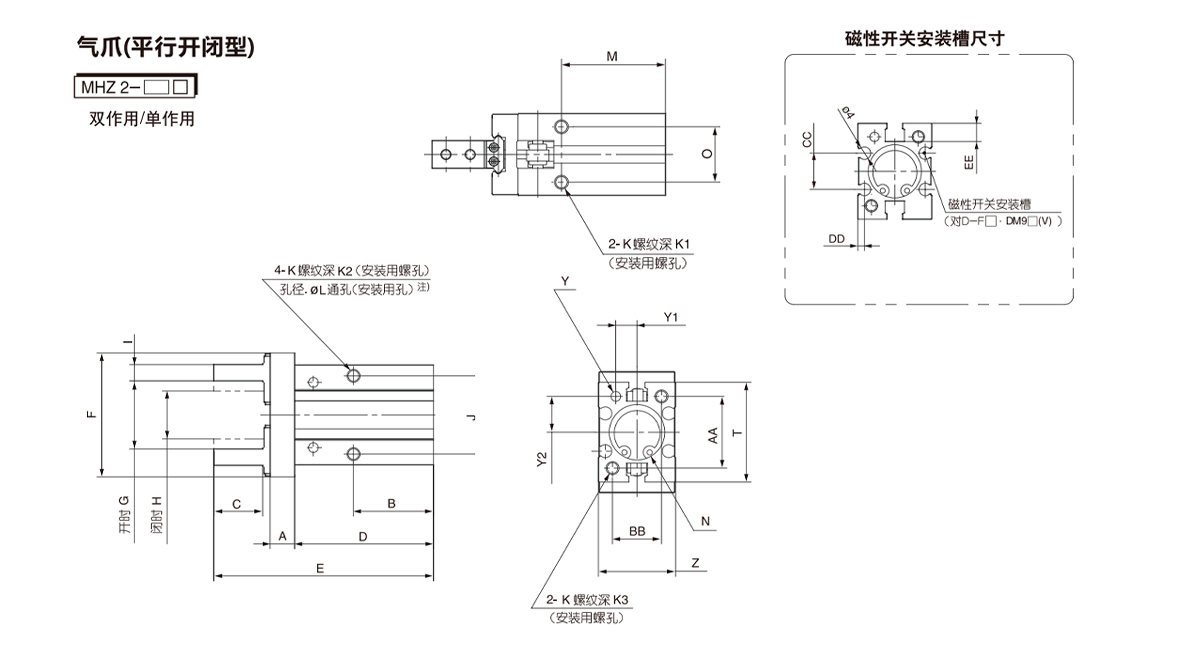

  • Model
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0,5 6 5.5 6 26 27 Ø11H9 adâncime 2 11.4 M2,5×0,45 3 5.7 M3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Adâncime2 16 M3×0,5 4 7 M5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 021H9 Adânc3 18.6 M4×0,7 5 9 M5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Adancime3.5 22 M5×0,8 6 12 M5×0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Adânc4 26 M6×1 7 14 M5×0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1,25 13 16 17 6.6 58(71) 042H9 Adânc4 32 M8×1,25 9 17 M5×0,8

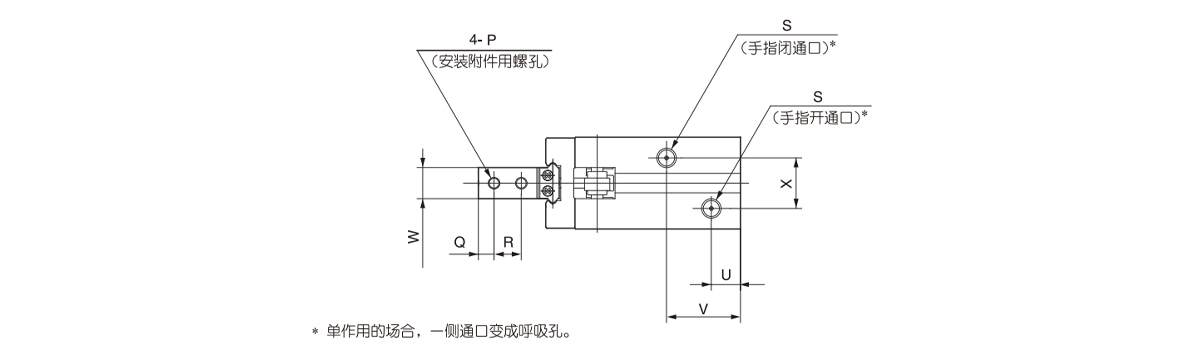

    Model
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Adâncime3 16,4±0,05 5,2±0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Adâncime3 23,6±0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Adâncime4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Adâncime4 33,6±0,05 10±0,02 21,8±0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Adâncime5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Adâncime5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

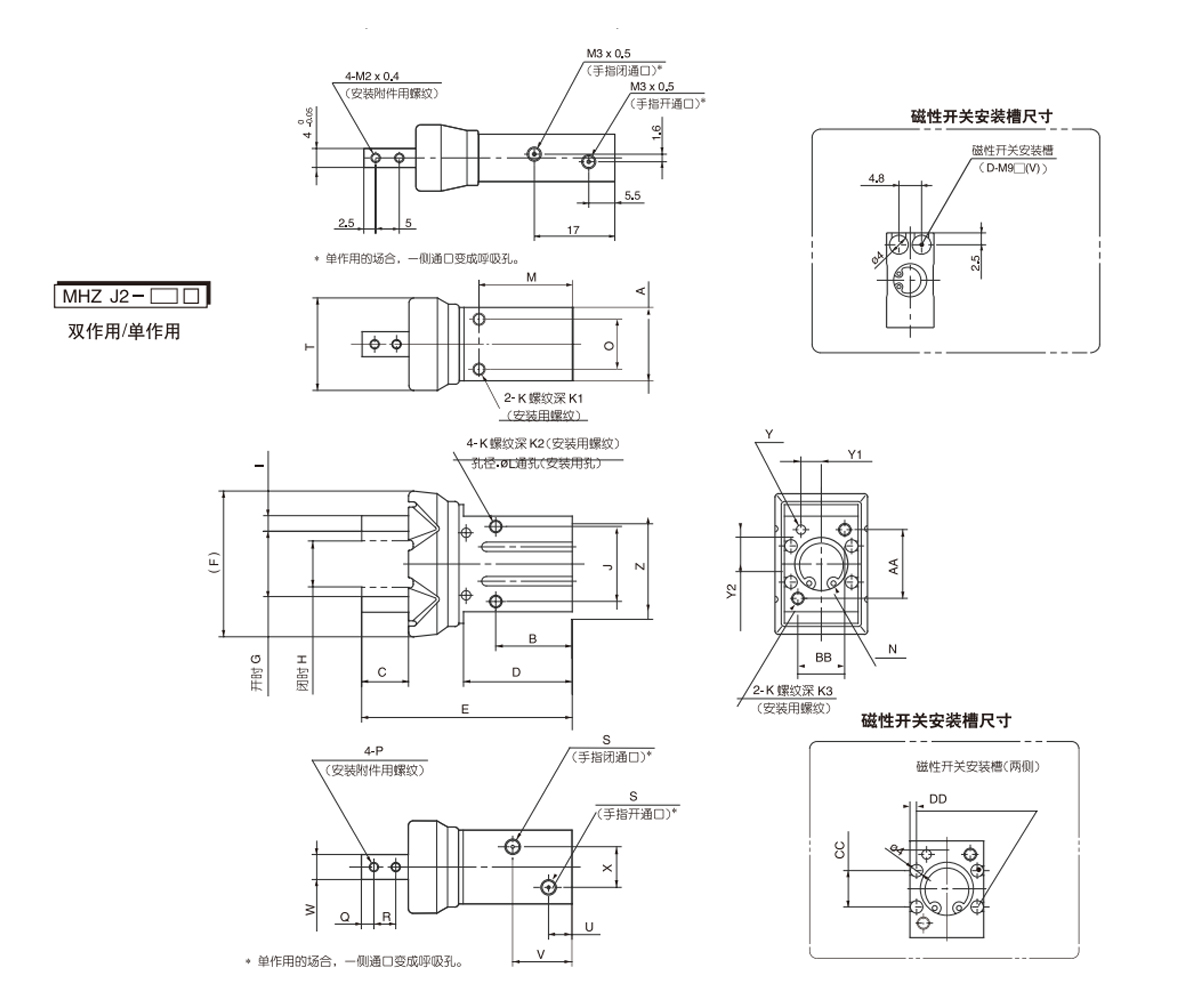

    Diametrul cilindrului
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 M3×0,5 6 5.5 6: 2.6 27 Ø11H9 Adâncime2 11.4 M2.5x4.5 3 5.7 M3×0,5 21 7 19 5 11 Ø2H9 Adâncime3 5,2±0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6±0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Adâncime2 16 M3×0,5 4 7 M5×0,8 29.6 7.5 19 8 13 Ø3H9 Adâncime3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 Ø21H9 Adâncime3 18.6 M4×0,7 5 9 M5×0,8 34.5 8.5 23 10 15 Ø4H9 Adâncime4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6±0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Adâncime3.5 22 M5×0,8 6 12 M5×0,8 42 9 24 12 20 Ø4H9 Adâncime4 10±0,02 21,8±0,02 52 40 22 19 3.5
