Seria MQR Racord rotativ cu un cuplu redus Furnizori

Acasă / Produse / Accesoriu pneumatic / Fitting One Touch / Seria MQR Racord rotativ cu un cuplu redus

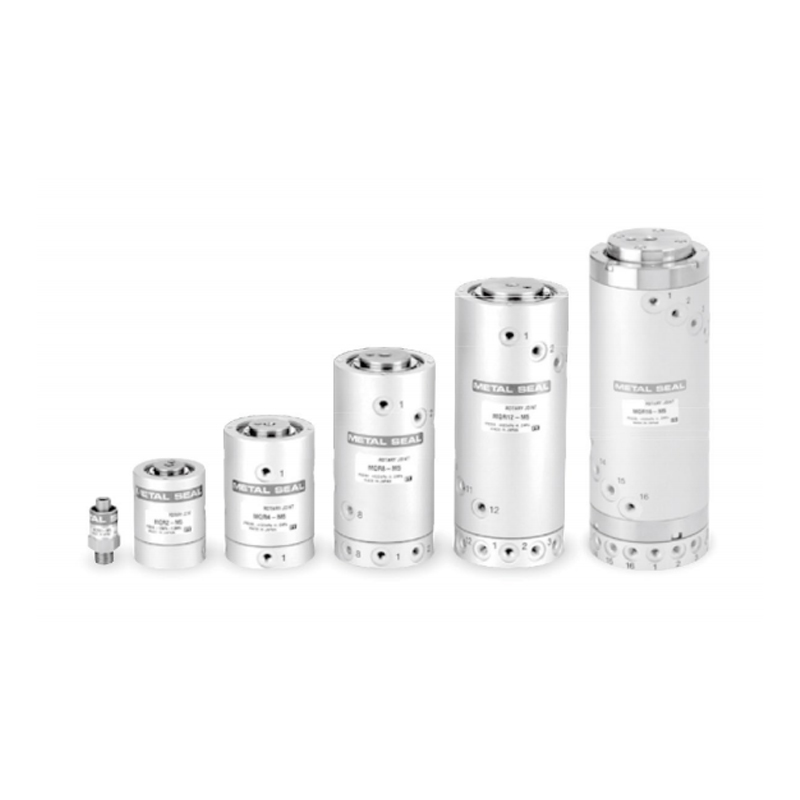

Seria MQR Racord rotativ cu un cuplu redus
  • Seria MQR Racord rotativ cu un cuplu redus
Fitting One Touch

Seria MQR Racord rotativ cu un cuplu redus

Metoda etanșării metalice.
Mecanism rotativ・Folosit pentru a furniza aer pieselor rotative și oscilante, cum ar fi brațele robotului.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Seria KS/KX Fiting cu o atingere
URMĂTORUL:Seria KC Racord cu o singură atingere cu autoetanșare
  • Model MQR1-M5 MQR2-M5 MQR4-M5 MQR8-M5 MQR12-M5 MQR16-M5
    Număr de circuite (număr de porturi) 1 circuit 2 circuite 4 circuite 8 circuite 12 circuite 16 circuite
    Fluid Aer · Gaz inert
    Sigiliu Structură Sigiliu metalic
    Structura ghidului Rulment sprijinit Rulment sprijinit at both ends
    Dimensiunea portului Masculin      R1/8 M5×0,8
    Femeie     M5×0,8
    Debitul
    Caracteristici     		C 0,50[dm³/(s ·bar)]
    b 0.40
    Cv 0.17
    Lubrifiere Nu este necesar
    Presiune minină de funcționare -100kPa
    Presiune max. de operare 1.0MPa
    Nota 1)
    Ambient  și funcționare
    Temperatura fluidului     		-10~80℃
    Notă )2
    Cuplul maxim de rotație la pornire     		0,003 N ·m   sau   mai puțin 0,03 N ·m   sau   mai puțin 0,05 N ·m   sau   mai puțin 0,10 N ·m   sau   mai puțin 0,20 N ·m sau mai puțin 0,50 N ·m sau mai puțin
    Nota 5)
    Numărul permis de rotație Notă     		3000 min⁻¹(r.p.m.) sau mai puțin Nota3) 2000 min⁻¹(r.p.m.) sau mai puțin 1500 min⁻¹(r.p.m.) sau mai puțin 900 min⁻¹(r.p.m.) sau mai puțin 600 min⁻¹(r.p.m.) sau mai puțin 200 min⁻¹(r.p.m.) sau mai puțin
    Notă 4)
    Încărcare radială permisă
    (Reacția permisă axului de cuplare)     		1N sau mai puțin 15 Nici mai puțin 30N sau mai puțin 40N sau mai puțin 50N sau mai puțin
    Sarcină axială permisă
    Greutate 0,025 kg 0,16 kg 0,39 kg 0,76 kg 1,26 kg 2,80 kg
    Notă  1) Temperatura de 80 ℃ include creșterea temperaturii în timpul rotației;
    Nota 2) Cuplul de pornire nu se modifică odată cu presiunea de alimentare sau cu neutilizare (rămâne în limita cuplului maxim de rotație de pornire),
    dar se schimbă cu numărul de rotație;
    Nota 3) Dacă se utilizează la o viteză peste 600 min-1 (rpm), asigurați-vă că rotația este în direcția în care este fixată îmbinarea;
    Nota 4) Cuplajele cauciuc/rășină sunt recomandate datorită absorbției excelente a decentratei, șocurilor și vibrațiilor;
    Notă  5) min-1, numărul  de  rotații  pe  1  minut.

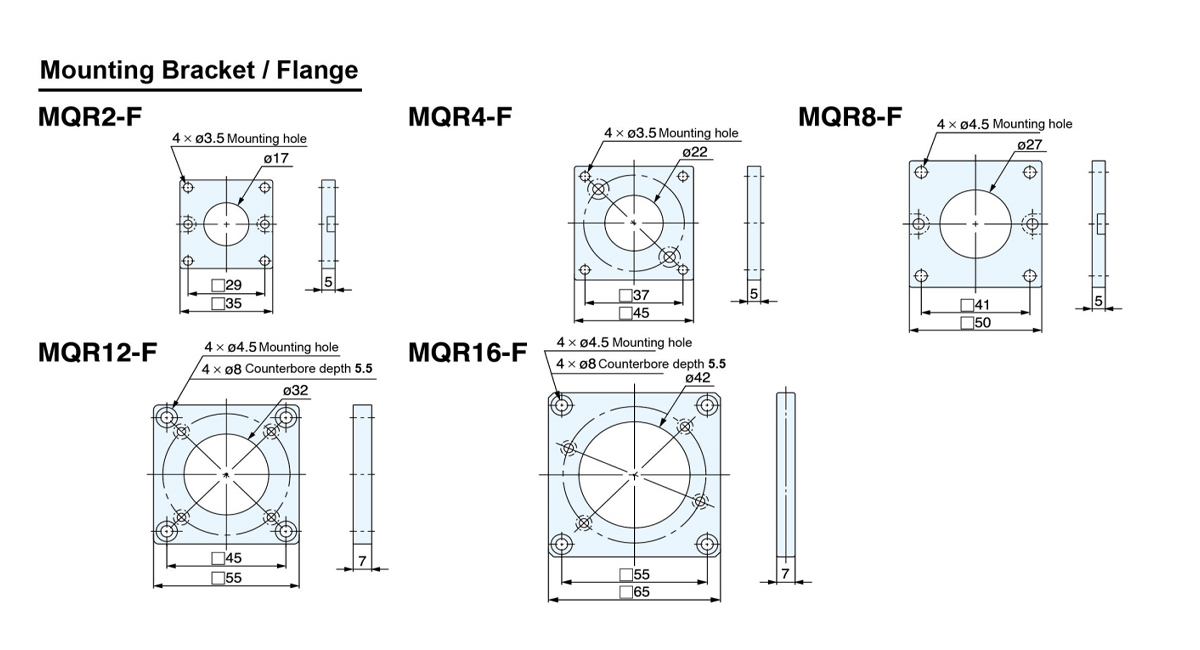

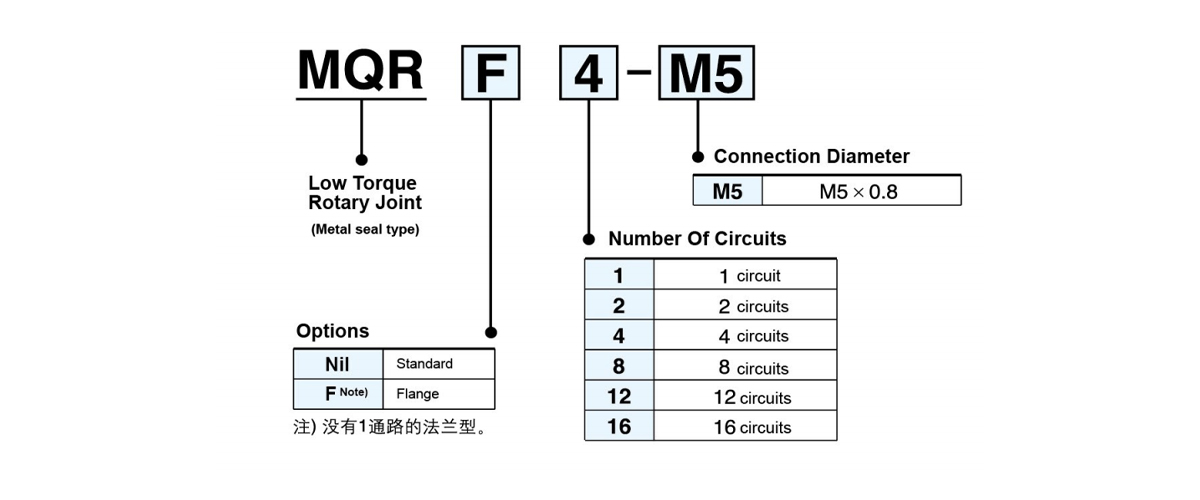

    Numărul de circuite Număr piesă flanșă
    2 Circuite MQR2-F
    4 Circuite MQR4-F
    8 Circuite MQR8-F
    12 Circuite MQR12-F
    16 Circuite MQR16-F

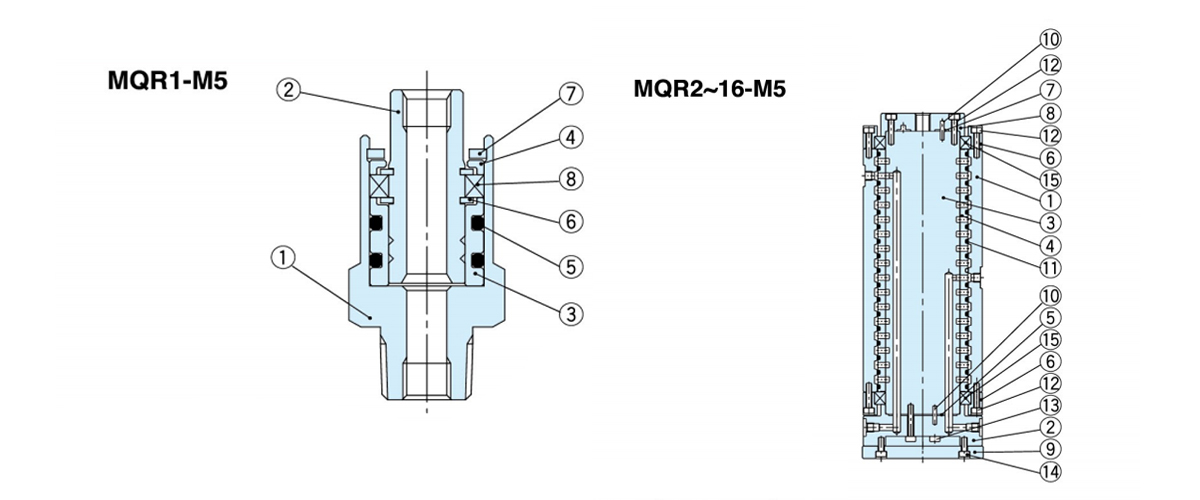

  • Piese componente (MQR1-M5,1 circuit)
    Articol Nume Material Reamrk
    1 Corpul Oțel inoxidabil
    2 Bobină Oțel inoxidabil special
    3 mânecă Oțel inoxidabil special
    4 farfurie Aluminiu
    5 inel O H-NBR
    6 Inel de reținere Oțel carbon
    7 Inel de reținere Oțel carbon
    8 Rulment radial

    Piese componente (MQR2 la 16-M5, 2 la 16 circuite)
    Articol Nume Material Reamrk
    1 Corpul Aluminiu alloy
    2 Placa adaptoare Aluminiu alloy
    3 Bobină Oțel inoxidabil special
    4 mânecă Oțel inoxidabil special
    5 Garnitura H-NBR
    6 Suport rulment Oțel inoxidabil Doar 16 circuite
    7 Garnitura H-NBR Doar 16 circuite
    8 farfurie Aluminiu alloy Doar 16 circuite
    9 Flanșă Aluminiu alloy
    10 Pin paralel Oțel carbon Cu excepția a 2 circuite
    11 inel O H-NBR
    12 Bolt Oțel carbon Doar 16 circuite
    13 Bolt Oțel carbon
    14 Bolt Oțel carbon
    15 Rulment radial -
