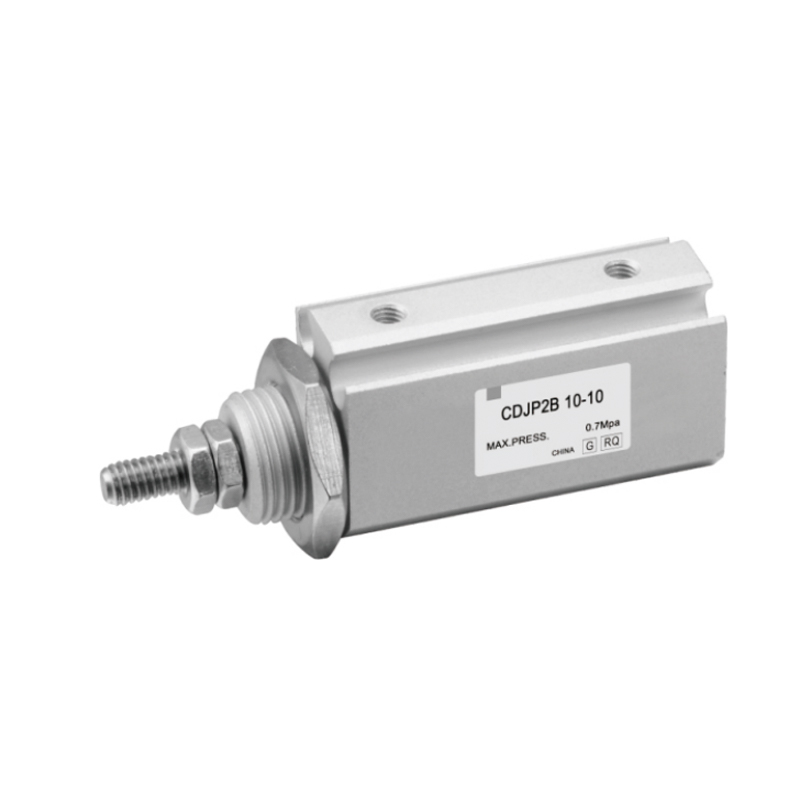

Seria CDJPB (dublă acțiune) cilindru cu ac
  • Seria CDJPB (dublă acțiune) cilindru cu ac
Cilindru cu ac

Seria CDJPB (dublă acțiune) cilindru cu ac

Cilindru cu ac seria CDJPB (dublă acțiune) este un actuator pneumatic de precizie conceput pentru scenarii cu spațiu limitat. Realizează o mișcare alternativă liniară eficientă printr-o structură compactă și este potrivit pentru sisteme de automatizare foarte integrate.

Caracteristici de bază:

1. Utilizarea extremă a spațiului: Configurația extrem de intensivă și corpul ușor optimizează semnificativ spațiul de dispunere a echipamentului și îmbunătățesc adaptabilitatea sistemului la constrângerile de spațiu.

2. Flexibilitate de configurare: Acoperă mai multe specificații ale grupelor de parametri de cursă și diametrul cilindrului, se adaptează la sarcini diferențiate și cerințe dinamice și asigură lărgimea de aplicare.

3. Libertate de integrare a sistemului: Acceptă topologia de instalare modulară și interfața extinsă pentru accesorii, oferindu-i funcții gata de utilizare și reducând complexitatea integrării inginerești.

4. Unitate de detectare încorporată: Integrează un comutator de inducție magnetică fără contact pentru a forma o structură de topologie integrată a corpului și realizează funcția de feedback al semnalului de poziționare fără depanare.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Niciun articol anterior
URMĂTORUL:Seria CJPB (cu acțiune simplă) cilindru cu ac
  • Diametrul cilindrului (mm) 6 10 15
    Lichidul folosit Aer
    Tip de acționare Cu dublă acțiune
    Presiune maximă de lucru  MPa 0.7
    Presiune minimă de funcționare  MPa 0.12 0.06
    Temperatura ambiantă și a fluidului Comutator nemagnetic: -10°C,
    Comutator magnetic: de la -10°C la 60°C
    Buffering Tampoane de cauciuc la ambele capete
    Viteza pistonului 50~500mm/s
    Toleranță de cursă mm 10
    * Ungere Nu este necesar
    Diametru racordare M5×0,8
    *Dacă este necesară lubrifierea, utilizați ulei pentru turbine nr.

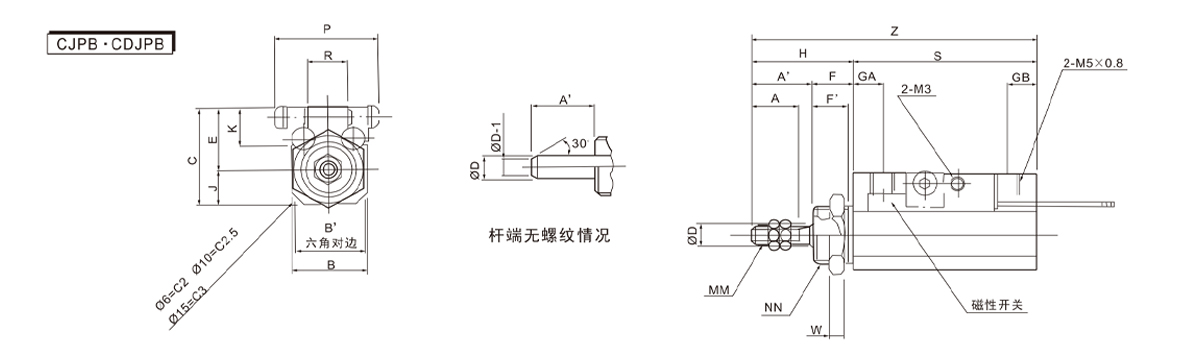

  • Diametrul cilindrului
    (mm)     		A A' B B' ØD F F' GA GB H J K MM NN R S W Z Comutator magnetic
    al 5-lea al 10-lea al 15-lea 20st 30st al 5-lea al 10-lea al 15-lea 20st 30st C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 M3×0,5 M10×1,0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 M4×0,7 M12×1,0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 M5×0,8 M14×1,0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

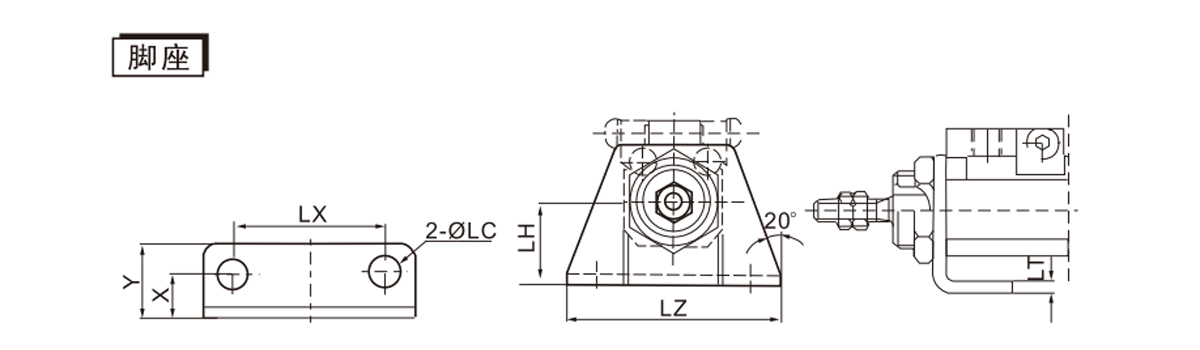

    Diametrul cilindrului
    (mm)     		Suport pentru picioare
    Numărul piesei LH LT LZ LX X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

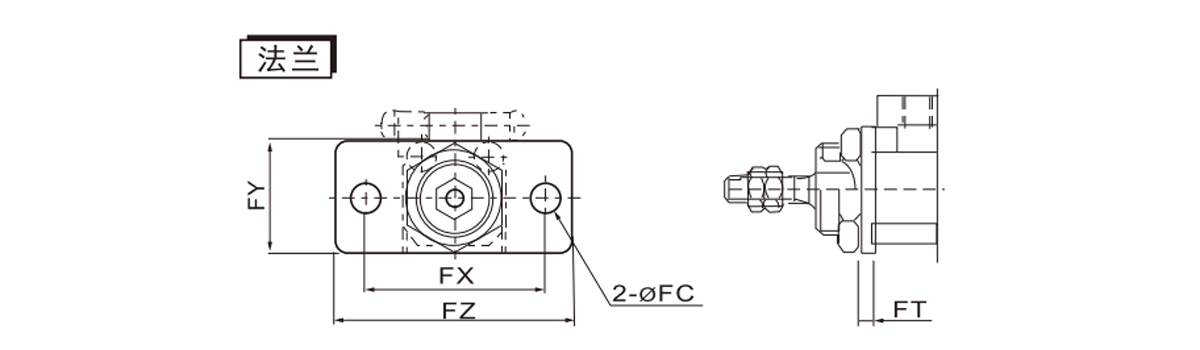

    Diametrul cilindrului
    (mm)     		Flanșă
    Numărul piesei FT FX FY FZ ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

    Diametrul cilindrului
    (mm)     		Numărul de piesă al scaunului arborelui urechii S Z ZZ R
    al 5-lea al 10-lea al 15-lea 20st 30st al 5-lea al 10-lea al 15-lea 20st 30st al 5-lea al 10-lea al 15-lea 20st 30st
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

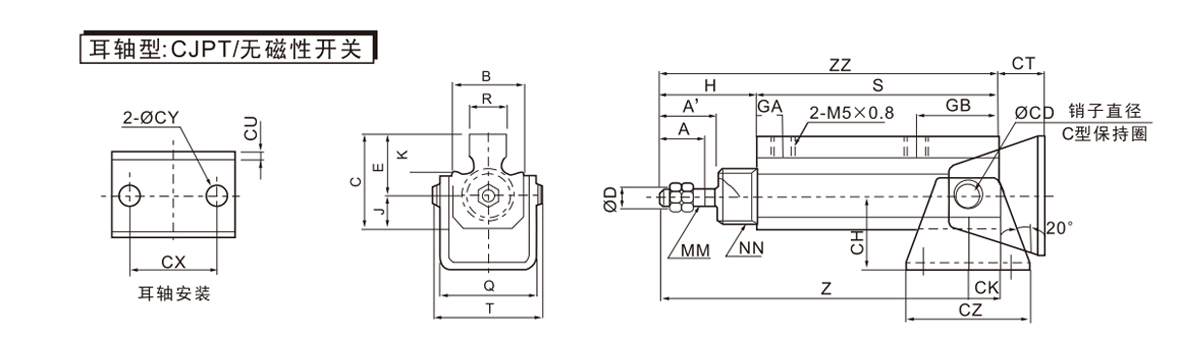

    Diametrul cilindrului
    (mm)     		A A′ B C ØD E GA GB H J K MM NN Q T ØCD CH CK CT CU CX ØCY CZ
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 M3×0,5 M10×1,0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 M4×0,7 M12×1,0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 M5×0,8 M14×1,0 28 31.7 6 25 8 17 2.9 29 5.5 42

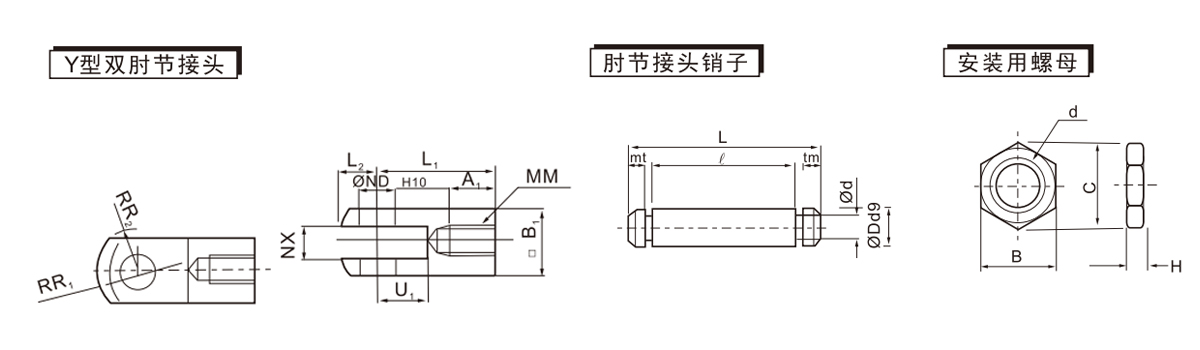

    Diametrul cilindrului
    (mm)     		Cot dublu tip Y Știftul articulației cotului Piulița corpului cilindrului
    Numărul piesei A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Numărul piesei ØDd9 L od ρ M t Numărul piesei d H B C
    6 Y-P006 5 6 3 0.04 12 3.5 M3×0,5 5 3 5 4 IY-P006 3 -0,02 9 2.85 62 0.75 0.65 SNP-006 M10×1 3 14 16.2
    0 -0,045
    10 Y-P010 6.5 10 5 0.048 16 5.5 M4×0,7 7 5 8 6.3 IY-P010 5 -0,030 13.6 4.8 10.2 1 0.7 SNP-010 M12×1 3 17 19.6
    0 -0,060
    15 Y-P015 7 12 6 0.048 19 7 M5×0,8 9 6 10 7.8 IY-P015 6 -0,030 15.8 5.7 12.2 1 0.8 SNP-015 M14×1 4 19 21.9
    0 -0,060

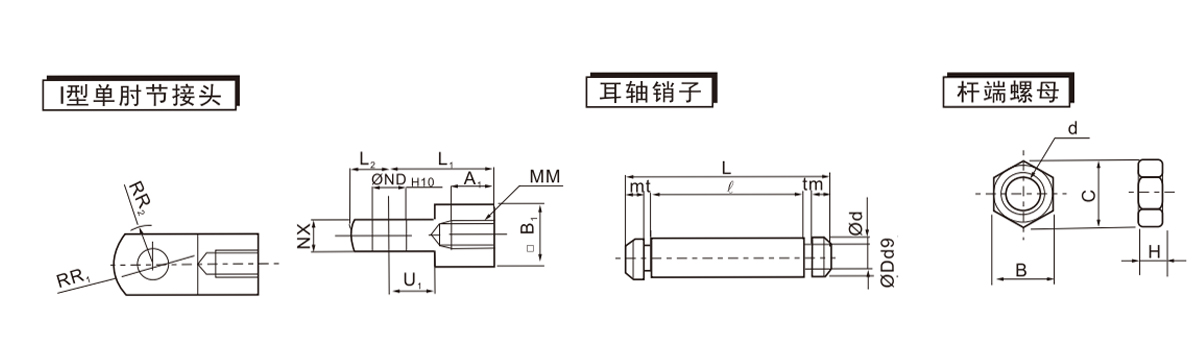

    Diametrul cilindrului
    (mm)     		O singură articulație a cotului Axul urechii Piulițe de capăt de tijă
    Numărul piesei A1 B1 ØNDH10 L1 L2 MM U1 NX R1 R2 Numărul piesei ØDd9 L od ρ M t Numărul piesei d H B C
    6 I-P006 5 6 3 0.04 12 3.5 M3×0,5 5 3 5 4 CT-P006 3 -0,02 20.4 2.85 17.6 0.75 0.65 NTP-006 M3×0,5 1.8 5.5 6.4
    0 -0,045
    10 I-P010 6.5 10 5 0.048 16 5.5 M4×0,7 7 5 8 6.3 CT-P010 5 -0,030 23.9 4.8 20.5 1 0.7 NTP-010 M4×0,7 2.4 7 8.1
    0 -0,060
    15 I-P015 7 12 6 0.048 19 7 M5×0,8 9 6 10 7.8 CT-P015 6 -0,030 31.7 5.7 28.1 1 0.8 NTP-015 M5×0,8 3.2 8 92
    0 -0,060
