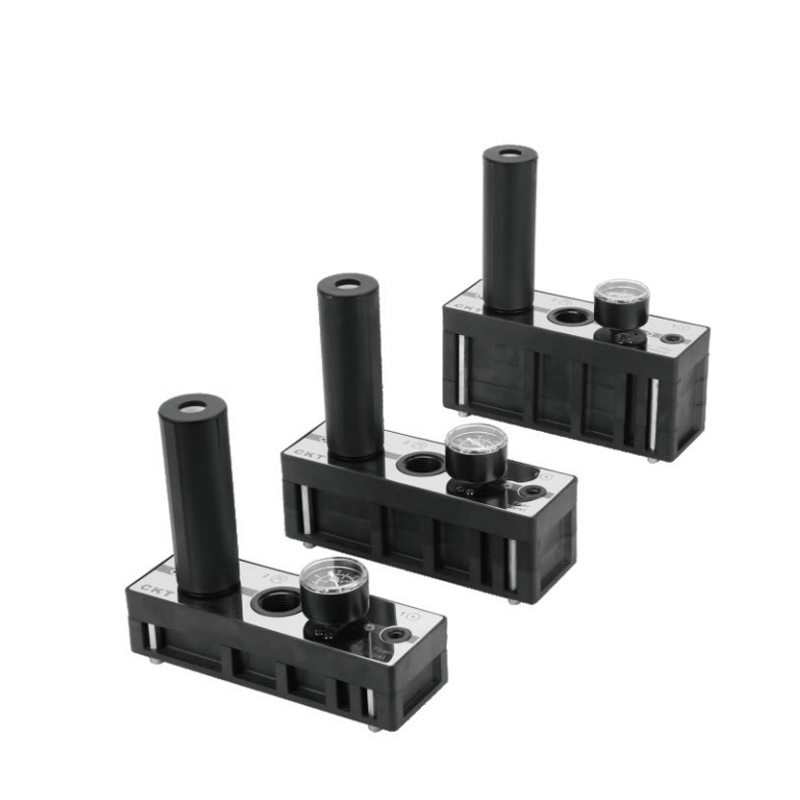

Generator de vid în mai multe trepte seria C

Generatorul de vid în mai multe etape din seria C este un tip de dispozitiv care utilizează aer comprimat pentru a conduce și a genera vid printr-un design special al structurii canalului de curgere. Principiul său de bază este efectul local de presiune scăzută cauzat de fluxul de aer de mare viteză, care este deosebit de potrivit pentru scenariile de automatizare industrială care necesită o sursă de vid eficientă și compactă și nu necesită o pompă de vid tradițională.

Arhitectura ierarhică de conversie a energiei:

Diferit de un generator cu o singură etapă, această serie adoptă un design de canal de curgere de precizie în serie cu mai multe etape. Aerul comprimat se extinde și accelerează în fiecare cameră una câte una, iar prin suprapunerea efectului de expansiune progresivă a gazului și a efectului Venturi se realizează o utilizare mai completă și mai gradient a energiei fluxului de aer, obținându-se astfel o capacitate de aspirație mai puternică în aceleași condiții de alimentare cu aer.

Geometrie optimizată și caracteristici ale câmpului de curgere:

Canalul de curgere intern a fost optimizat special din punct de vedere topologic, incluzând o duză convergentă, o cameră de amestecare și o secțiune de difuzie care se extinde treptat. Această configurație geometrică poate ghida eficient fluxul de aer pentru a forma un jet de mare viteză, maximizând rezistența și stabilitatea formării zonei locale de joasă presiune. Contururile specifice ale părților cheie promovează antrenarea și transportul eficient al moleculelor de gaz.

Echilibru semnificativ între eficiență și consumul de gaz:

Mecanismul de extracție a energiei în mai multe etape este nucleul eficienței sale ridicate. Prin descompunerea unui singur proces de expansiune a gazului în mai multe etape energetice, gradul de vid sau rata de pompare care poate fi generată per unitate de consum de aer comprimat este îmbunătățită semnificativ. Acest lucru face ca consumul total de gaz să fie, de obicei, mai bun decât cel al unui generator convențional cu o singură treaptă atunci când se obține aceeași performanță în vid, reflectând o mai bună economie de funcționare.

Ieșire fiabilă de vid în stare staționară:

Structura în mai multe etape în sine are un anumit efect de tamponare și reglare. Când se confruntă cu fluctuații ușoare ale sarcinii sau modificări ușoare ale presiunii de alimentare cu gaz, nivelul vidului de ieșire arată o robustețe mai puternică, oferind o garanție mai stabilă a presiunii negative pentru prindere automată, adsorbție și alte procese.

Topologie compactă și adaptabilitate la sarcină:

În ciuda structurii interne complexe, pachetul său general rămâne compact și ușor de integrat în configurațiile echipamentelor cu spațiu limitat. Caracteristicile sale de pompare îi permit să se adapteze mai bine la sistemele de încărcare cu rate diferite de scurgere sau care necesită formarea rapidă a vidului, în special pentru prelucrarea pieselor de prelucrat cu suprafețe poroase și neregulate.
