Cilindru dublu din seria TDA/TN (Ø10~Ø32) Furnizori

Acasă / Produse / Cilindru de aer / Cilindru cu mai multe axe / Cilindru dublu din seria TDA/TN (Ø10~Ø32)

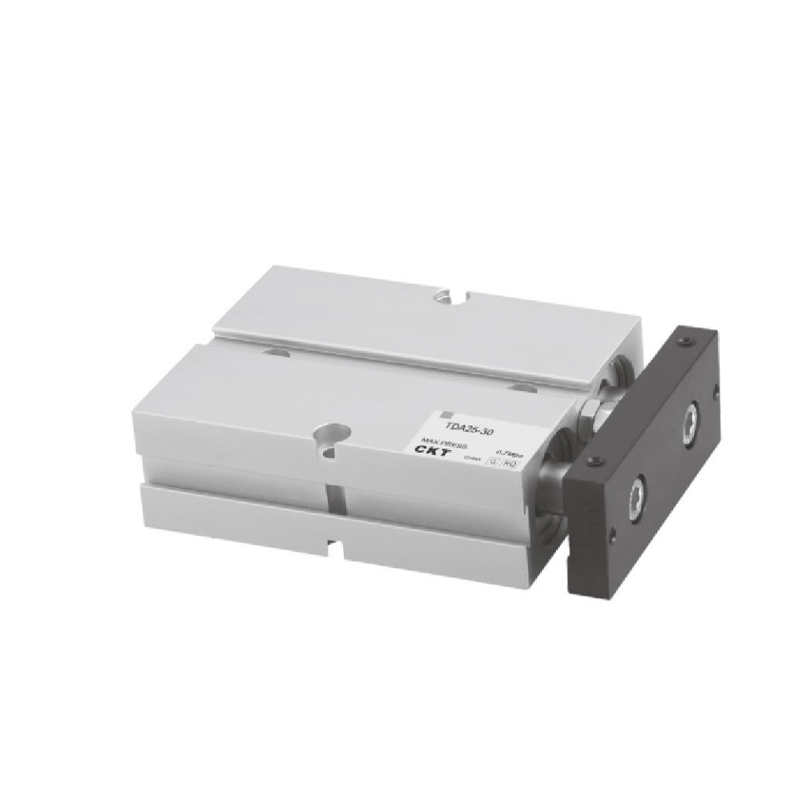

Cilindru dublu din seria TDA/TN (Ø10~Ø32)
  • Cilindru dublu din seria TDA/TN (Ø10~Ø32)
Cilindru cu mai multe axe

Cilindru dublu din seria TDA/TN (Ø10~Ø32)

1. Corpul încorporat este fixat și instalat pentru a economisi spațiu de instalare;
2. Are anumite proprietăți anti-îndoire și anti-torsiune și poate rezista la anumite sarcini laterale;
3. Există găuri de montare pe trei laturi ale plăcii de fixare pentru a facilita încărcarea în mai multe poziții;
4. Placa anti-coliziune din partea din față a caroseriei poate regla cursa cilindrului și ameliorează impactul;
5. Configurația standard a acestei serii de cilindri este de tip magnetic și nu există nicio opțiune fără tip magnetic.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Cilindru dublu din seria CXS (tip de bază)
URMĂTORUL:Niciun articol următor
  • Caietul de sarcini
    Dimensiunea alezajului (mm) 10 16 20 25 32
    Acțiune Acțiune dublă
    Fluid Aer
    Interval de presiune de funcționare 0,1~1,0MPa(14~145psi)
    Presiunea de probă 1,5 MPa (215 psi)
    Temperatura de funcționare
    (℃)     		-20~70
    Gama de viteze de operare
    (mm/s)     		30~500
    Cursa reglabila -10~0
    Toleranța lungimii cursei 1.00
    Pernă Bara de protecție
    Toleranță nerotativă ±0,4° ±0,3°
    Dimensiunea portului M5×0,8 PT1/8
    * Precizia de non-rotație se referă la unghiul la care placa de fixare a cilindrului se poate roti atunci când cilindrul este complet retras;

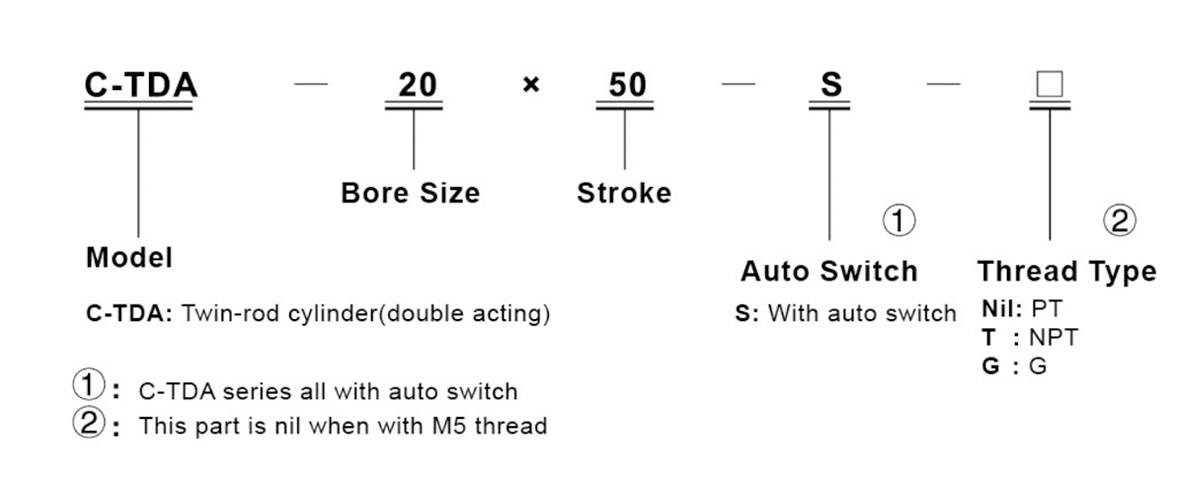

    ** Tipurile de filet NPT și G sunt disponibile pentru racordarea țevilor.
    De asemenea: seria C-TN complet magnetică.

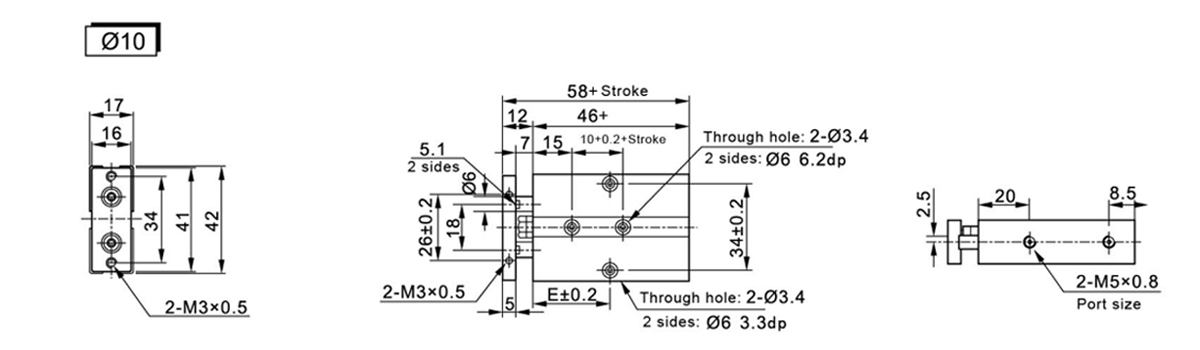

  • Simbol/St 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

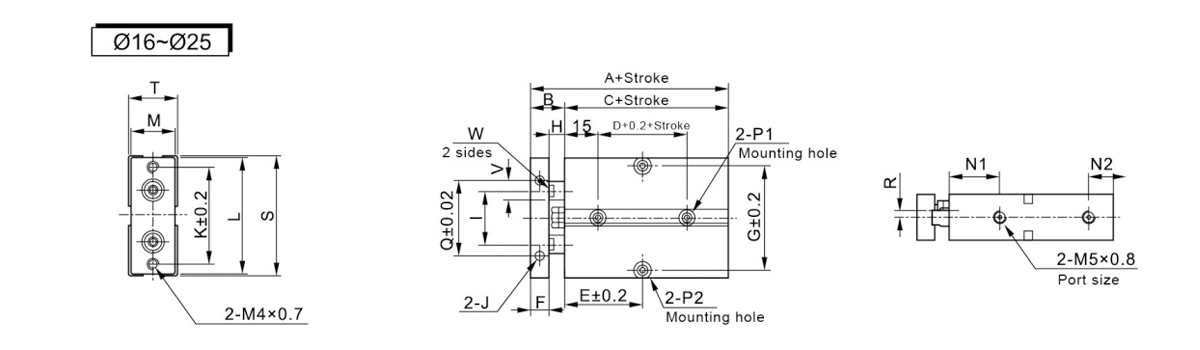

    Simbol/St A B C D AVC≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

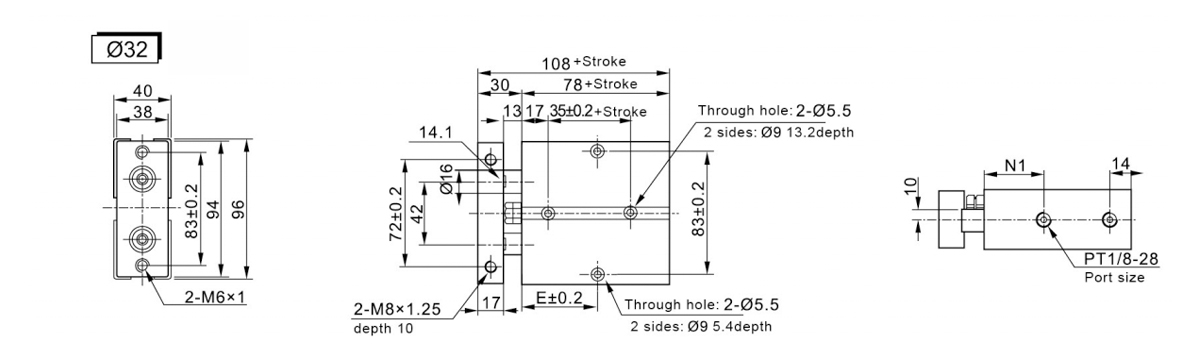

    Simbol/St G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Adancime5 47 53 20 22 11 Ambele părți: 07,5 Adâncime 7,2 mm Orificiu traversant Ø4,5 Ambele părți: 08 Adâncime4.5mm Orificiu traversantØ4.5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Adancime5 55 61 24 25 12 Ambele părți: 07,5 Adâncime 7,2 mm Orificiu traversant Ø4,5 Ambele părți: 08 Adâncime 4,5 mm Orificiu traversant Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Adancime5 66 72 29 27 12 Ambele părți: 07,5 Adâncime 7,2 mm Orificiu traversant Ø4,5 Ambele părți: 08 Adâncime4.5mm Orificiu traversantØ4.5 56 6 73 30 12 10.1

    Simbol/St 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
