Cilindru subțire din seria MGP cu tijă de ghidare Furnizori

Acasă / Produse / Cilindru de aer / Cilindru cu mai multe axe / Cilindru subțire din seria MGP cu tijă de ghidare

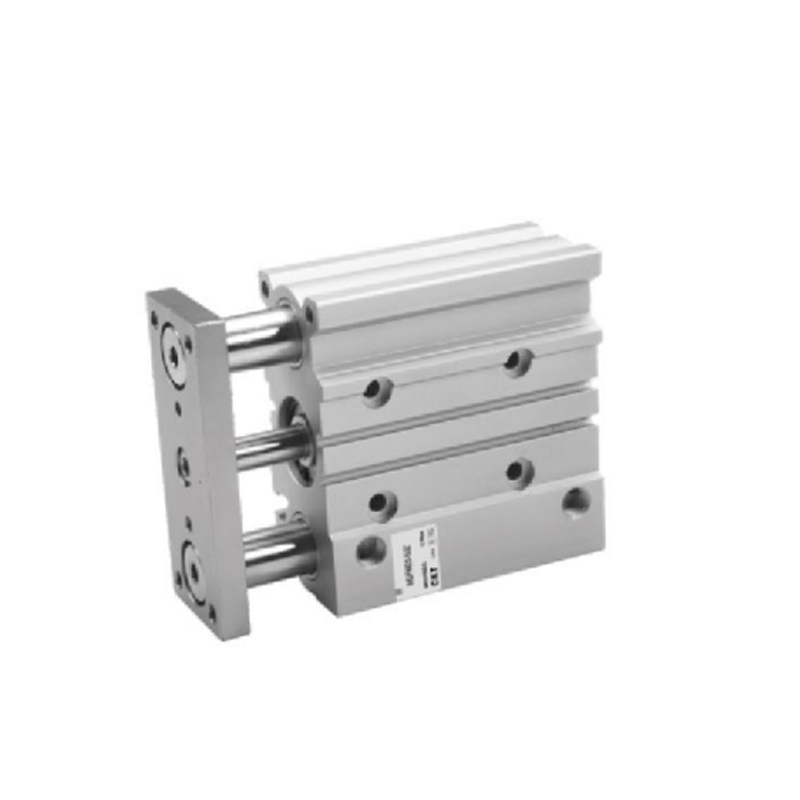

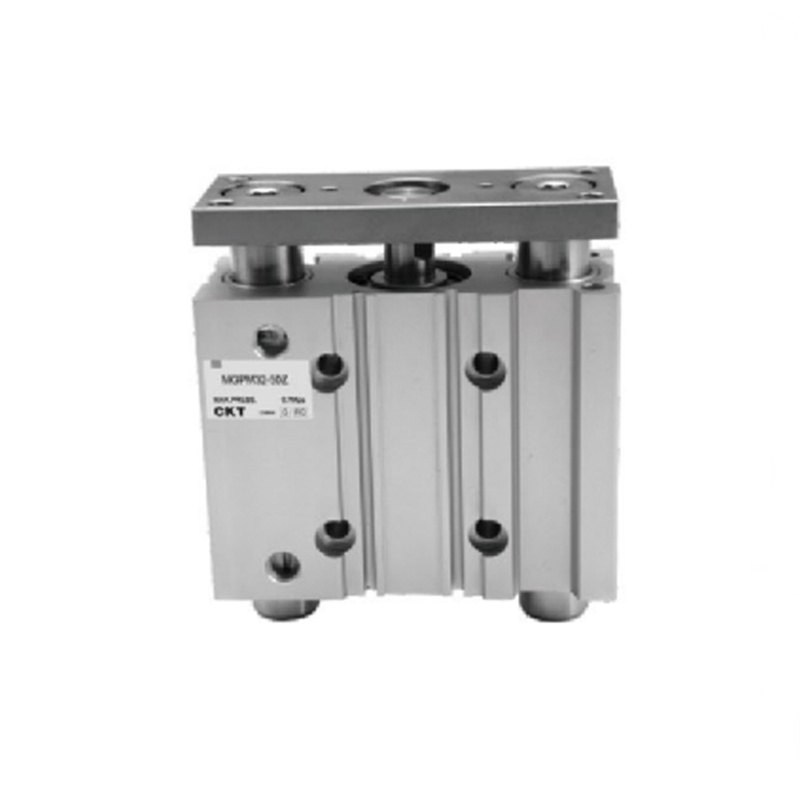

Cilindru subțire din seria MGP cu tijă de ghidare Cilindru subțire din seria MGP cu tijă de ghidare
  • Cilindru subțire din seria MGP cu tijă de ghidare
  • Cilindru subțire din seria MGP cu tijă de ghidare
Cilindru cu mai multe axe

Cilindru subțire din seria MGP cu tijă de ghidare

1. Dimensiune mică și greutate redusă
2. Rezistenta puternica la sarcina laterala
3. Rezistență puternică la cuplu
4. Precizie ridicată fără rotație
5. Rulmentul tijei de ghidare poate fi un rulment de alunecare sau un rulment cu bile
6. Usor de instalat
7. Poziția conductei pe două părți poate fi selectată

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Cilindru miniatural din seria MGJ cu tija de ghidare
URMĂTORUL:Cilindru cu tijă dublă din seria CXSW

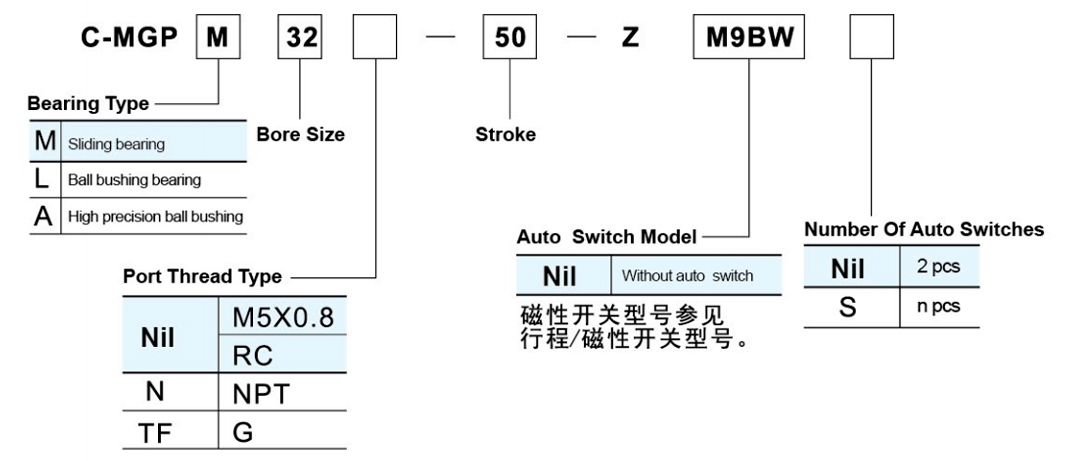

  • Specificație standard
    Dimensiunea alezajului (mm) 12 16 20 25 32 40 50 63 80 100
    Fluid aer
    Acțiune Acțiune dublă
    Presiune maximă de funcționare (MPa) 1.0
    Presiune minimă de funcționare (MPa) 0.12 0.1
    Temperatura ambientală și a fluidului -10 ~ 60℃ (fără îngheț)
    Viteza pistonului 50~500mm/s 50~400mms
    Pernă Bara de protecție din cauciuc la ambele capete
    Toleranța lungimii cursei 1,5 mm
    * Ungere Nu este necesar
    Rulment Rulment de alunecare/Bucșă cu bile/Bucșă cu bile de înaltă precizie
    Nerotativ
    Precizie
    (Piesă de clemă)     		Rulment de glisare ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Bucșă cu bile ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Precizie înaltă
    Bucșă cu bile
    Port de conducte M5×0,8 1/8 1/4 3/8
    * Vă rugăm  folosiți  ISOVG32  dacă doriți  să  utilizați  lubrifiant.

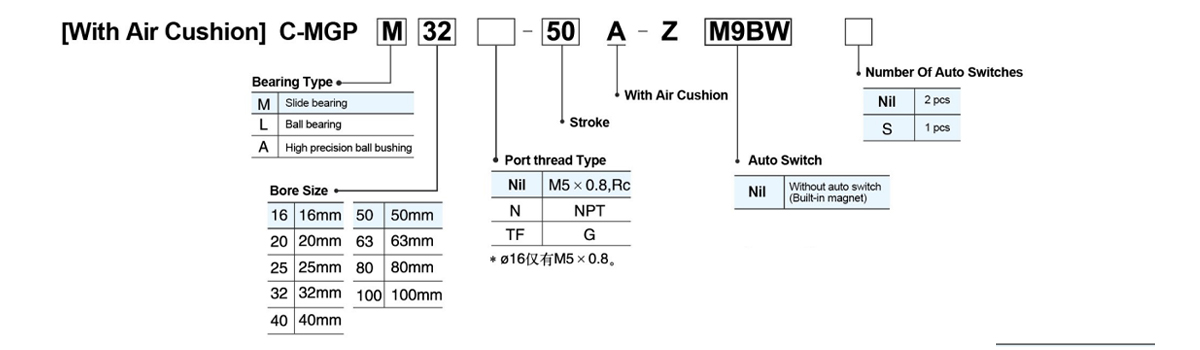

    Dimensiunea alezajului (mm) 16 20,25,32,40,50,63,80,100
    Presiune max. de operare (MPa) 1.0
    Presiune mină de operare (MPa) 0.15 0.12
    Pernă aer cushion on both ends

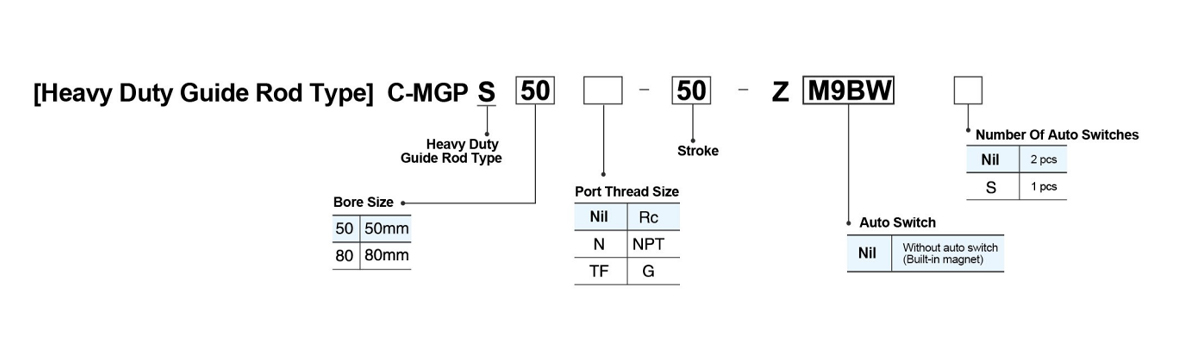

    Caietul de sarcini
    Dimensiunea alezajului (mm) 50 80
    Interval de presiune de operare (MPa) 0,1~1,0
    Viteza de funcționare a pistonului (mm/s) 50~400
    Pernă Bara de protecție din cauciuc la ambele capete
    Cursa standard 25,50,75,100,125,150,175,200
    Precizie ne-rotativă plăcuță de capăt ±0,05° ±0,04°

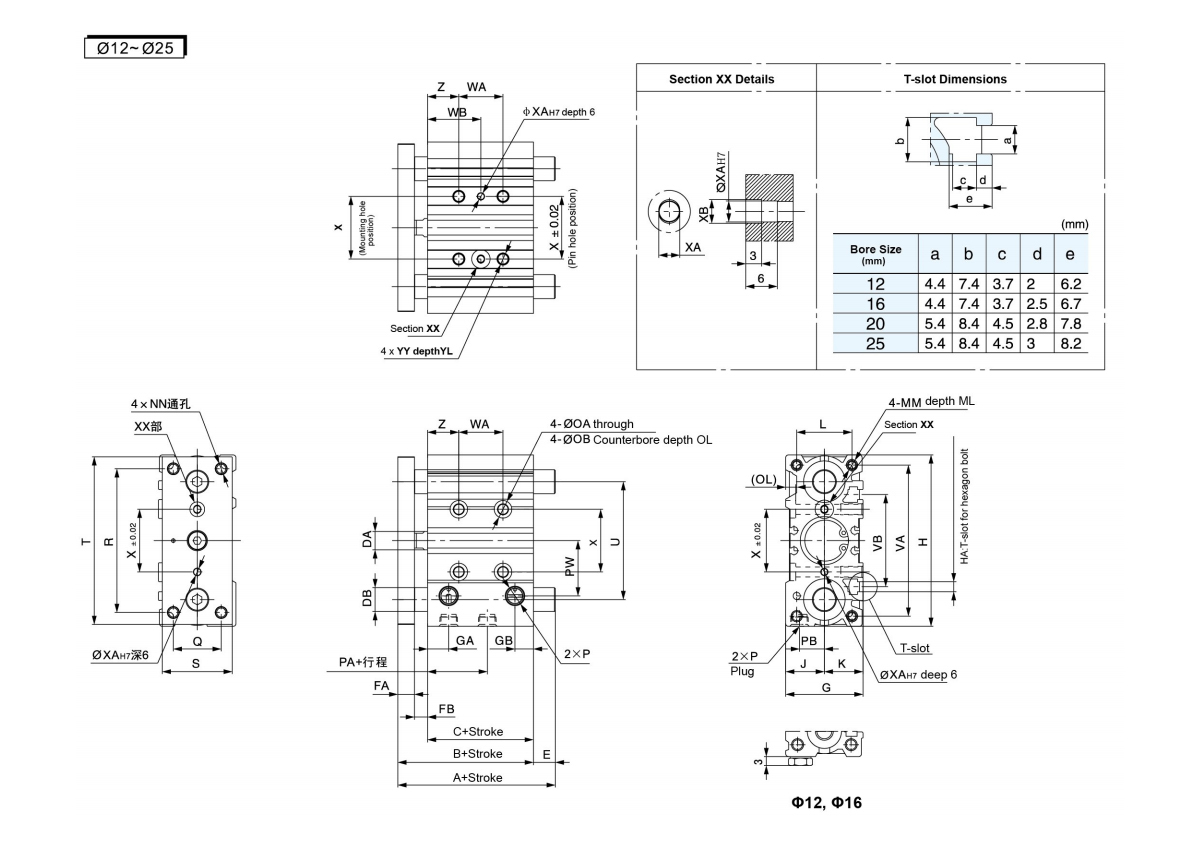

  • C-MGPM, C-MGPL, C-MGPA Comun Dimensiuni                                                                                                                                                           (mm)
    plictisit
    Dimensiune
    (mm)     		Cursa (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Nil TN TF
    12 10,20,30,40,50,75,100,
    125.150.175.200.250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0,7 10 M4×0,7 4.3 8 4.5 M5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0,8 12 M5×0,8 4.3 8 4.5 M5×0,8 - -
    20 20,30,40,50,75,100.125.150,
    175.200.250.300.350.400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0,8 13 M5×0,8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1.0 15 M6×1.0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    plictisit
    Dimensiune
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB YY YL Z
    30 sau
    Mai puțin     		9sr3oS
    Mai puțin     		Peste 100, 200 sau mai puțin Peste 200, 300 sau mai puțin Peste 300 30 sau
    Mai puțin     		Peste 30, 100 sau mai puțin Peste 100, 200 sau mai puțin Peste 200, 300 sau mai puțin Peste 300
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1.0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1.0 12 17

    C-MGPM Rulment de glisare IA,DB,E Dimensiunea                                      (mm)
    plictisit
    Dimensiune
    (mm)     		A DB E
    50 sau mai puțin Peste 50, 100 sau mai puțin Peste 100, 200 sau mai puțin Peste 200 de ani 50 sau mai puțin Peste 50, 100 sau mai puțin Peste 100, 200 sau mai puțin Peste 200 de ani
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (bucșă cu bile)
    C-MGPA(Bucșă cu bile de precizie Hlgh)/A,DB,E Dimensiune   (mm)
    plictisitSize(mm) A DB E
    30 sau mai puțin Peste 30, 100 sau mai puțin Peste 100, 200 sau mai puțin Peste 200 de ani 30 sau mai puțin Peste 30, 100 sau mai puțin Peste 100, 200 sau mai puțin Peste 200 de ani
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

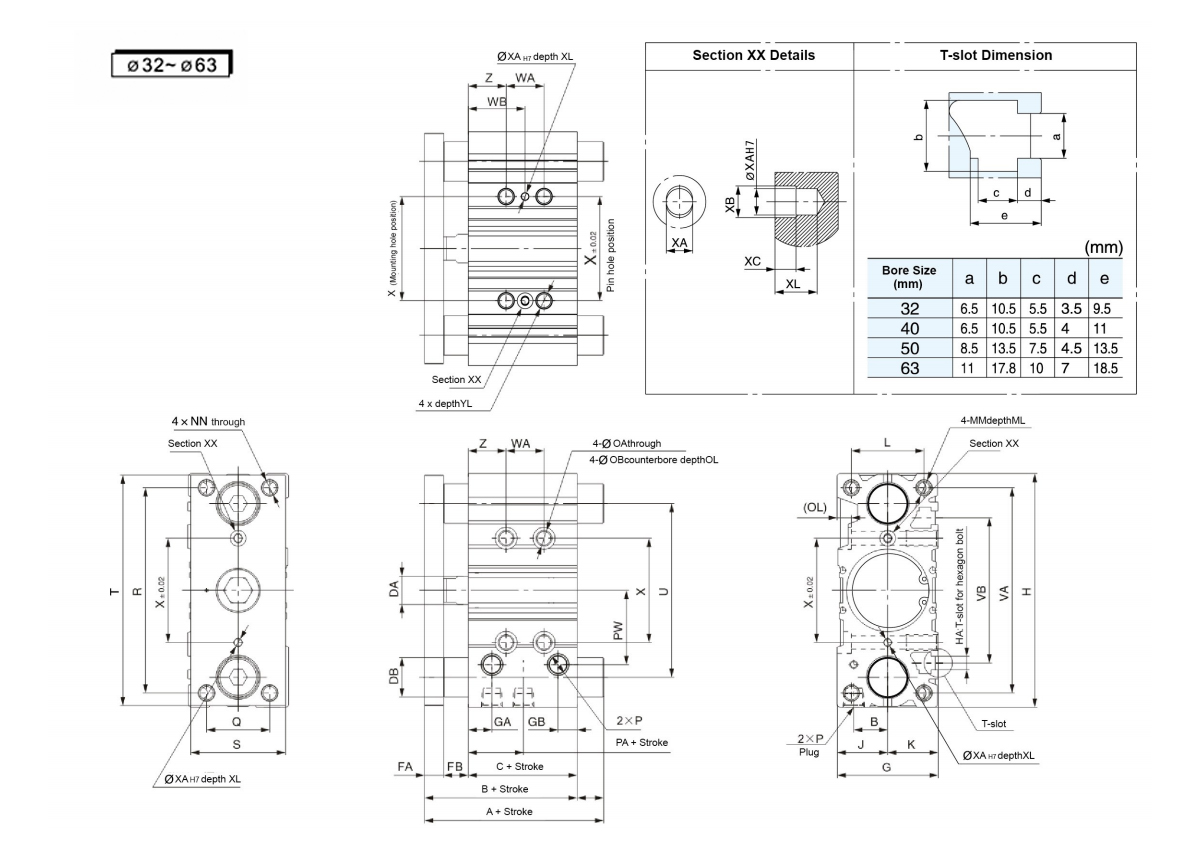

    C-MGPM, C-MGPL, C-MGPA Comun Dimensiuni                                                                                                                                                           (mm)
    plictisit
    Dimensiune
    (mm)     		Cursa (mm) B C DA FA FB G GA GB H HA J K L MM ML NN OA OB OL P
    Nil TN TF
    32 25,50,75,
    100,125,150,
    175.200.250,
    300.350.400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1,25 20 M8×1,25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    plictisit
    Dimensiune
    (mm)     		PA PB PW Q R S T U VA VB WA WB X XA XB XC XL YY YL Z
    25 sau mai puțin Peste 25, 100 sau mai puțin Peste 100, 200 sau mai puțin Peste 200, 300 sau mai puțin Peste 300 25 sau mai puțin Peste 25, 100 sau mai puțin Peste 100, 200 sau mai puțin Peste 200, 300 sau mai puțin Peste 300
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    C-MGPM Rulment de glisare IA,DB,E Dimensiunea                                       (mm)
    plictisit
    Dimensiune
    (mm)     		A DB E
    50 sau mai puțin Peste 50, 200 sau mai puțin Peste 200 de ani 50 sau mai puțin Peste 50, 200 sau mai puțin Peste 200 de ani
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (bucșă cu bile)
    C-MGPA (Bucșă cu bile de precizie Hlgh)/Dimensiune A,DB,E (mm)
    plictisit
    Dimensiune
    (mm)     		A DB E
    50 sau mai puțin Peste 50, 100 sau mai puțin Peste 100, 200 sau mai puțin Peste 200 de ani 50 sau mai puțin Peste 50, 100 sau mai puțin Peste 100, 200 sau mai puțin Peste 200 de ani
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

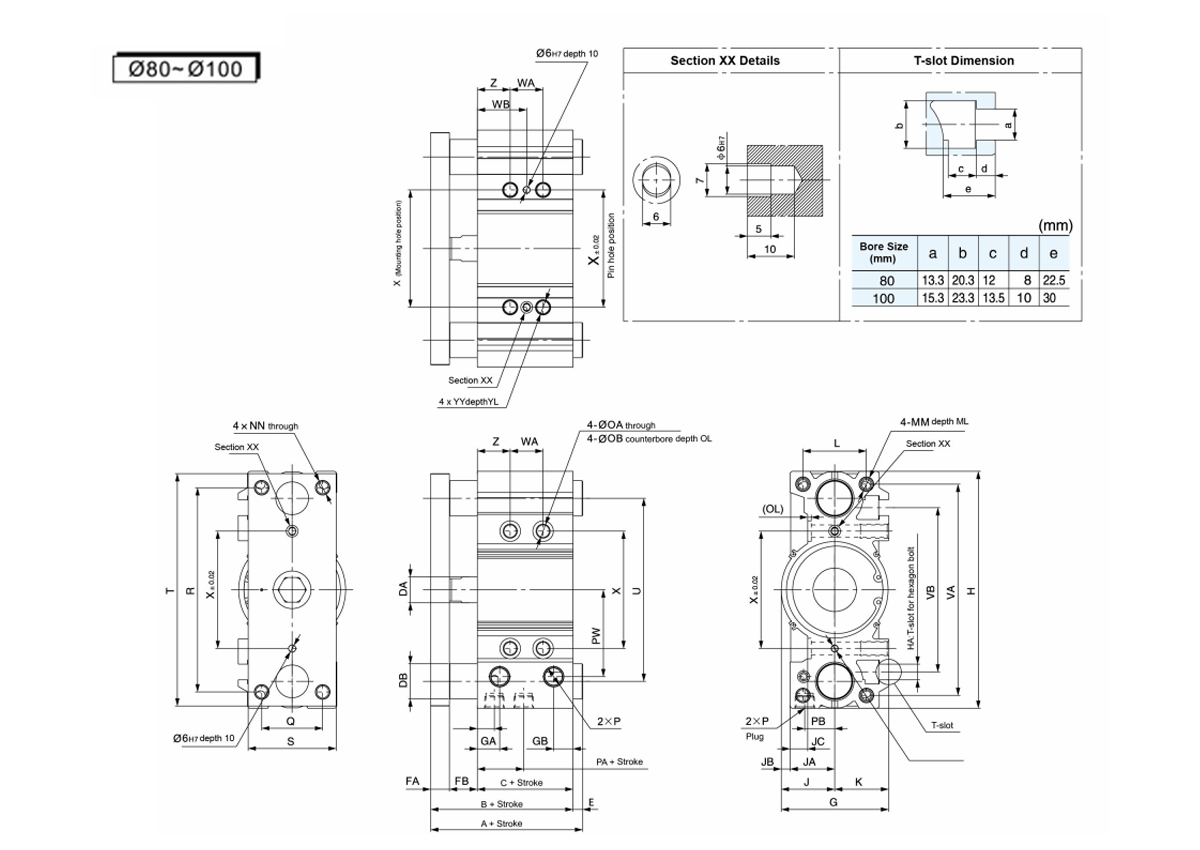

    C-MGPM,C-MGPL,C-MGPA Dimensiuni comune                                                                                                          (mm)
    plictisit
    Dimensiune
    (mm)
    Accident vascular cerebral
    (mm)     		B C DA FA FB G GA GB GC H HA J JA JB JC K L MM ML NN OA OB OL P
    Nil TN TF
    80 25,50,75,100,
    125.150.175.200,
    250.300.350.400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1,75 25 M12×1,75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    plictisit
    Dimensiune
    (mm)     		PA PB PW Q R S T U VA VB WA WB X YY YL Z
    25 sau mai puțin Peste 25 de 100 sau mai puțin Peste 100, 200 sau mai puțin Peste 200, 300 sau mai puțin Peste 300 25 sau mai puțin Peste 25 de 100 sau mai puțin Peste 100, 200 sau mai puțin Peste 200 de ani
    300 sau mai puțin     		Peste 300
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2.0 28 11

    C-MGPM Rulment de alunecare IA, DB, Dimensiuni E
    (mm)
    plictisit
    Dimensiune
    (mm)     		A DB E
    50 sau mai puțin Peste 50 de ani
    200 sau mai puțin     		Peste 200 de ani 50 sau mai puțin Peste 50 de ani
    200 sau mai puțin     		Peste 200 de ani
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (bucșă cu bile)
    C-MGPA (Bucșă cu bile de înaltă precizie) / Dimensiune A,DB,E
    (mm)
    plictisit
    Dimensiune
    (mm)     		A DB E
    25 sau mai puțin Peste 25 50 sau mai puțin Peste 50, 200 sau mai puțin Peste 200 de ani 25 sau mai puțin Peste 25 50 sau mai puțin Peste 50, 200 sau mai puțin Peste 200 de ani
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
