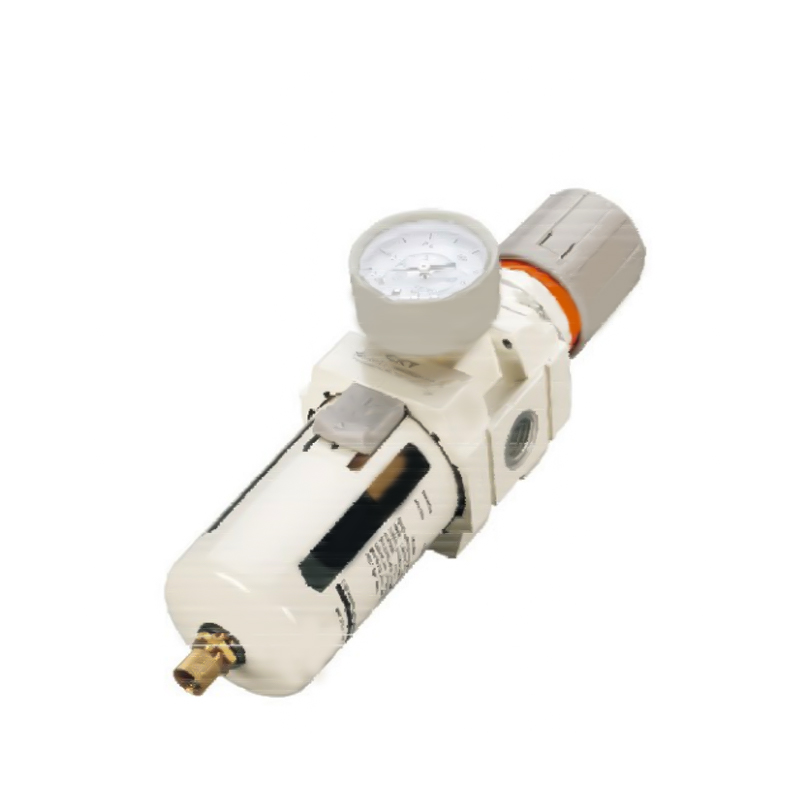

Regulator de presiune al filtrului seria AW
  • Regulator de presiune al filtrului seria AW
Modular F.R.L. Unități Seria AC

Regulator de presiune al filtrului seria AW

Regulatorul de presiune cu filtru din seria AW este o componentă cheie de procesare a sursei de aer în sistemele pneumatice industriale. Integrează funcții de filtrare și reglare a presiunii pentru a furniza aer comprimat curat și stabil la presiune pentru actuatoare, asigurând fiabilitatea și funcționarea pe termen lung a sistemului.

1. Capacitate de interceptare a impurităților în mai multe etape

Structura de filtrare de înaltă eficiență încorporată poate separa profund particulele solide și reziduurile lichide din sursa de aer, reducând riscul contaminării conductei.


2. Controlul echilibrului dinamic al presiunii

Mecanismul de reglare a presiunii are caracteristici de histerezis scăzut, iar intervalul de fluctuație a presiunii de ieșire este îngust, ceea ce suprimă în mod eficient deriva de presiune cauzată de modificările de sarcină.


3. Interfață de asamblare modulară

Este adoptat designul standard de conectare rapidă a portului, care este compatibil cu distributoarele de gaz și configurațiile de conducte principale, scurtând semnificativ ciclul de instalare la fața locului.


4. Acoperire completă a specificațiilor scenariului

Oferă niveluri de debit din seria 2000/3000/4000/5000 pentru a se adapta la condițiile de lucru ale circuitelor pneumatice de diferite dimensiuni.


5. Adaptare universală a conductelor

Suportă configurația de țevi cu diametru încrucișat de 1/8" până la 1" pentru a realiza o implementare rapidă compatibilă cu rețelele de alimentare cu gaz existente.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Combinație de filtre din seria AC (două piese)
URMĂTORUL:Lubrificator seria AL
  • Presiune dovada 1.5Mpa{15.3kgf/cm²}
    Presiune max. de operare 1.0Mpa{10.2kgf/cm²}
    Temperatura ambientală și a fluidului 5~60℃
    Deschiderea streitorului 5μm
    Material bol Policarbonat
    Gărzitor bol C-AW1000~2000(Fără)       C-AW3000~5000(Cu)
    Setați Interval de presiune C-AW1000:0,05~0,7Mpa(0,51~7,1kgf/cm²)
    C-AW2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Observație: 2,10,20,40,70,100μm pentru opțional

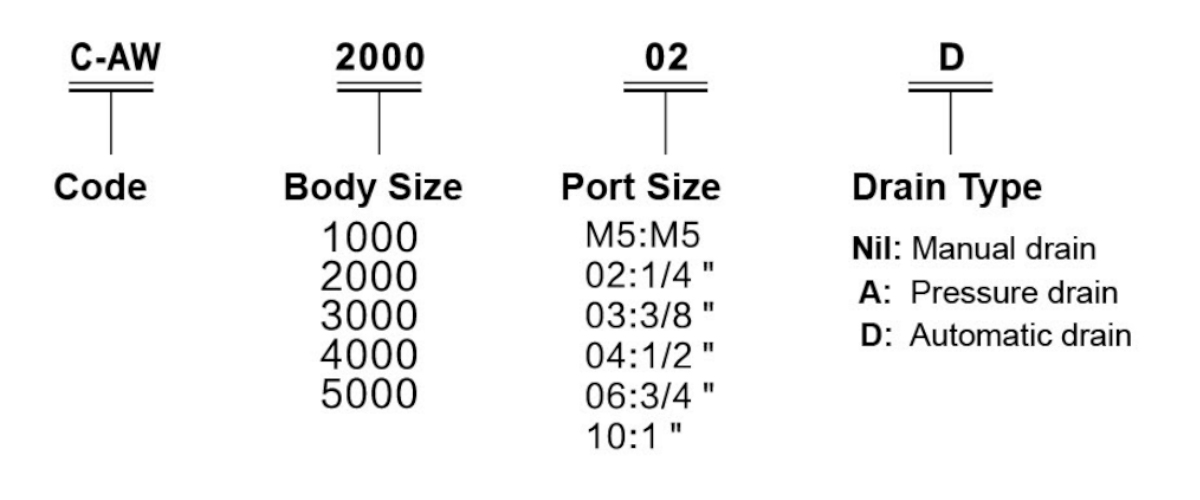

    Model Caietul de sarcini
    Fluxul evaluat Dimensiunea portului
    Rc(PT)     		Ecartați Dimensiunea portului
    Rc(PT)     		Greutate
    (Kgf)
    Drenaj manual Scurgere automată
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Notă: 1. Drenajul automat standard este în mod normal deschis (N.O.). Seria C-AW3000~4000 oferă și o opțiune normal închisă (N.C.). Presiunea minimă de funcționare este: normal deschis - 0,1 MPa (1 kgf/cm²), normal închis - 0,15 MPa (1,5 kgf/cm²).
    2. Sub o presiune de alimentare de 0,7 MPa (7,1 kgf/cm²).

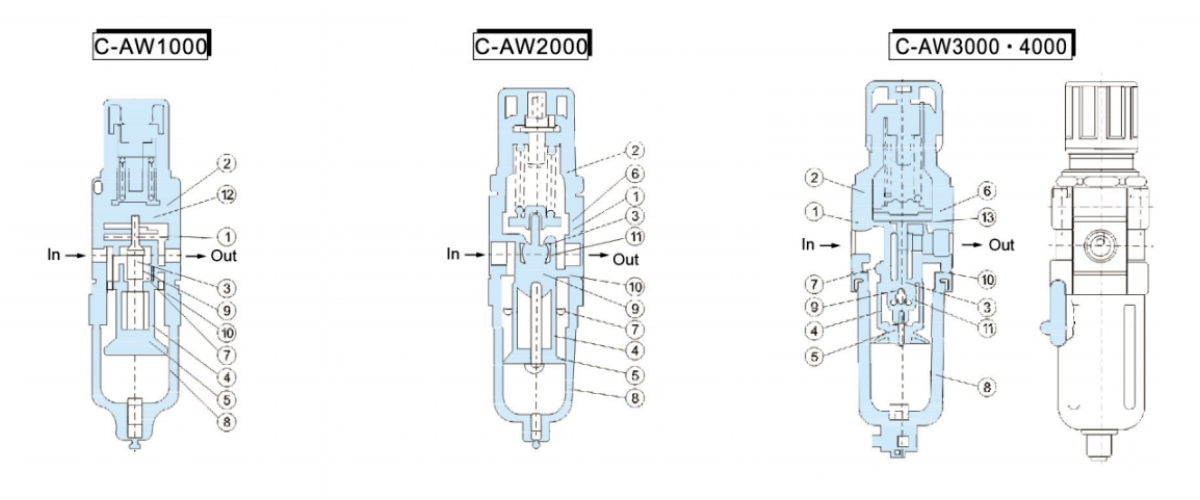

  • Componentele principale
    Articol Nume Material Remarcă
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Corpul Zinc turnat sub presiune Aluminiu turnat sub presiune Aluminiu turnat sub presiune alb
    2 Capota Metacetaldehida Aluminiu turnat sub presiune negru

    Componente
    Articol Nume Material Parte  Nr.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Ansamblu supapă Alama BNR - - - - -
    4 Element de filtrare Rășină - - - - -
    5 Perete etanș ABS - - - - -
    6 Ansamblu diafragmă BNR - - - - -
    7 Placa de deviere ABS - - - - -
    8 Ansamblu bol Policarbonat - - - - -
    9 Arc supapă Oțel inoxidabil - - - - -
    10 Corpul O-ring BNR - - - - -
    11 Inel O supapă BNR - - - - -
    12 Inelul MEU BNR - - - - -
    13 inel O BNR - - - - -

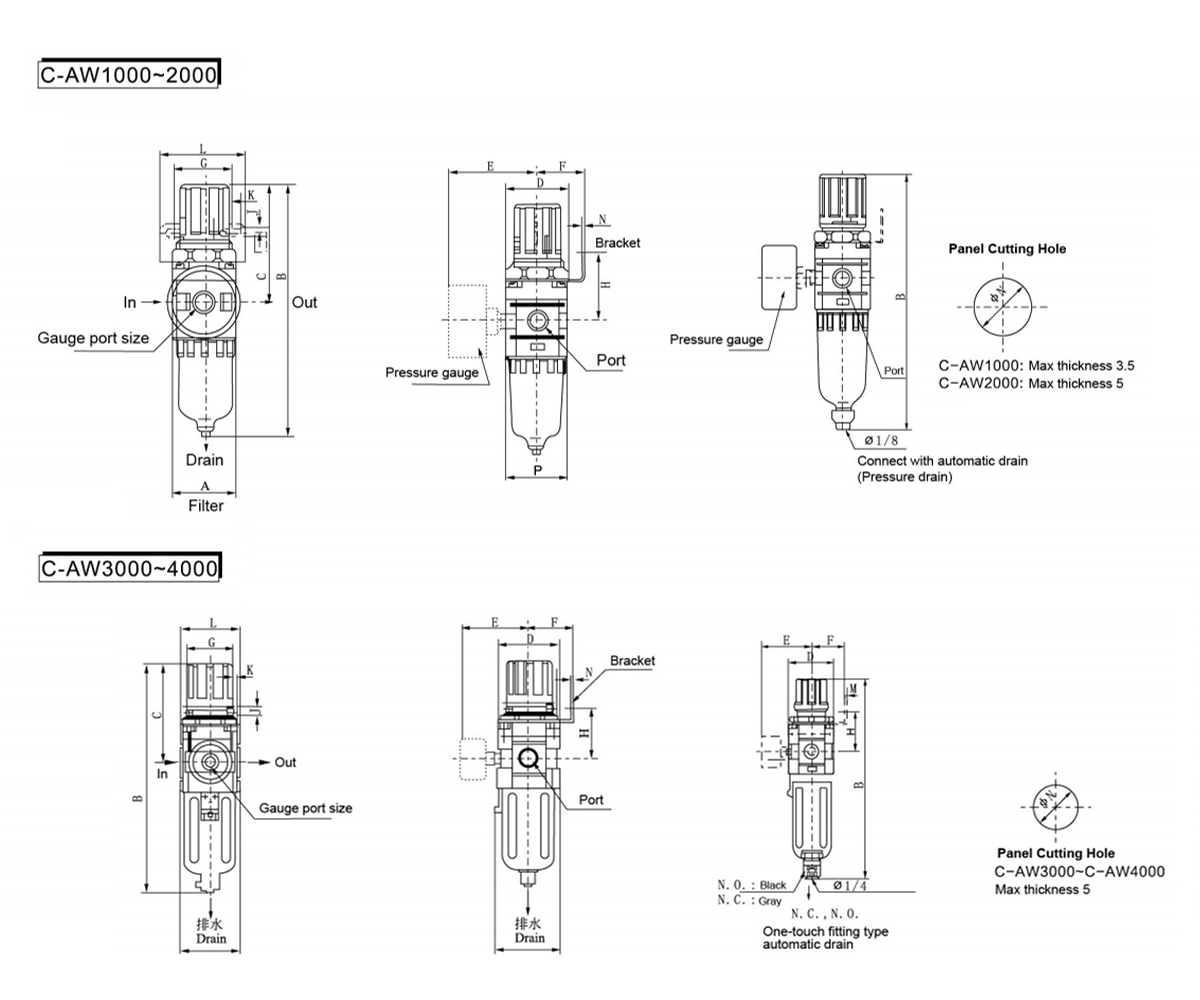

    Model Port
    Dimensiune     		A B C D E F G H J K L M N P Conectați-vă cu
    Scurgere automată
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
