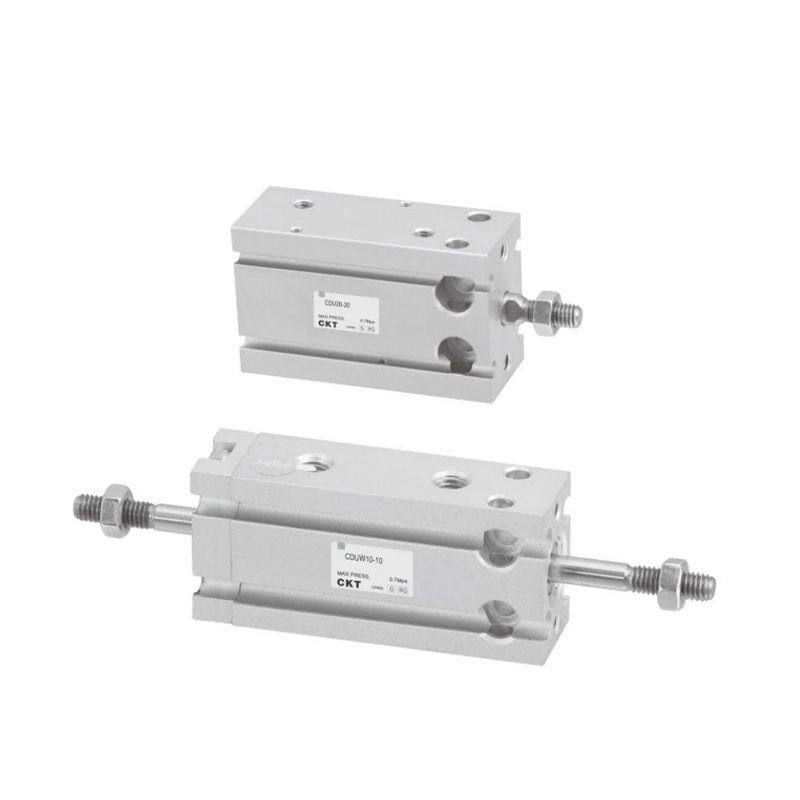

Cilindru cu montare liberă seria CU/CUK
  • Cilindru cu montare liberă seria CU/CUK
Cilindru cu montare liberă

Cilindru cu montare liberă seria CU/CUK

Cilindru cu montare liberă seria CU/CUK este un cilindru modular cu montare liberă care realizează o integrare mecanică extrem de flexibilă prin optimizarea structurală. Designul său se concentrează pe simplificarea procesului de instalare și adaptarea la mai multe condiții de lucru și este potrivit pentru cerințele de control precis al mișcării în scenarii de încărcare dinamică.

Caracteristici de bază
▸ Libertate structurală: Corpul oferă interfețe fixe multi-axiale, acceptă posturi de instalare non-standard și elimină componentele adaptorului;

▸ Structură ușoară și compactă: Designul corpului cu inerție redusă reduce semnificativ sarcina sistemului și optimizează utilizarea spațiului;

▸ Opțiuni multiple de specificații: Acoperă o gamă largă de diametre de cilindru și combinații de curse, adaptându-se la scenarii diferențiate de sarcină și deplasare;

▸ Ghid de stabilitate ridicată: Structura de ghidare a tijei pistonului într-o singură bucată, rectificată de precizie, pentru a obține o funcționare stabilă și pe termen lung fără ulei;

▸ Sistem de senzori încorporat: Designul de ambalare încorporat al comutatorului de cuplare magnetică elimină riscul de interferență externă și integrează feedback de poziționare.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Cilindru mic de instalare gratuită seria CUJB
URMĂTORUL:Niciun articol următor
  • Dimensiunea alezajului (mm) 6 10 16 20 25 32
    Fluid Aer
    Acțiune Acțiune dublă
    Simplă acțiune: întoarcere/extindere de primăvară
    Presiune max. de operare 0,7 MPa
    Min.
    Funcționează
    Presiune
    (MPa)     		Dublu
    actorie     		Un singur pol 0.12 0.06 0.05
    Dublu rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Tip de tijă dublă nerotativă 0.18 0.13 0.11
    singur
    actorie     		Standard 0.2 0.15 0.13
    Tijă care nu se rotește 0.23 0.18 0.16
    Temperatura ambientală și a fluidului Cu comutator automat:-10~60℃,Fără comutator:-10~70℃
    Pernă Bara de protecție din cauciuc la ambele capete
    Viteza pistonului 50~500mm/s
    Toleranță pentru lungimea cursei (mm) 1
    Lubrifiere Nu este necesar
    Montare Montare liberă (mai multe sloturi de montare)
    Precizie ne-rotativă tijă ±0,8° ±0,5°
    Dimensiunea portului M5×0,8 45665
    *Dacă este necesară lubrifierea, vă rugăm să utilizați ulei pentru turbine nr. 1 ISOVG32.

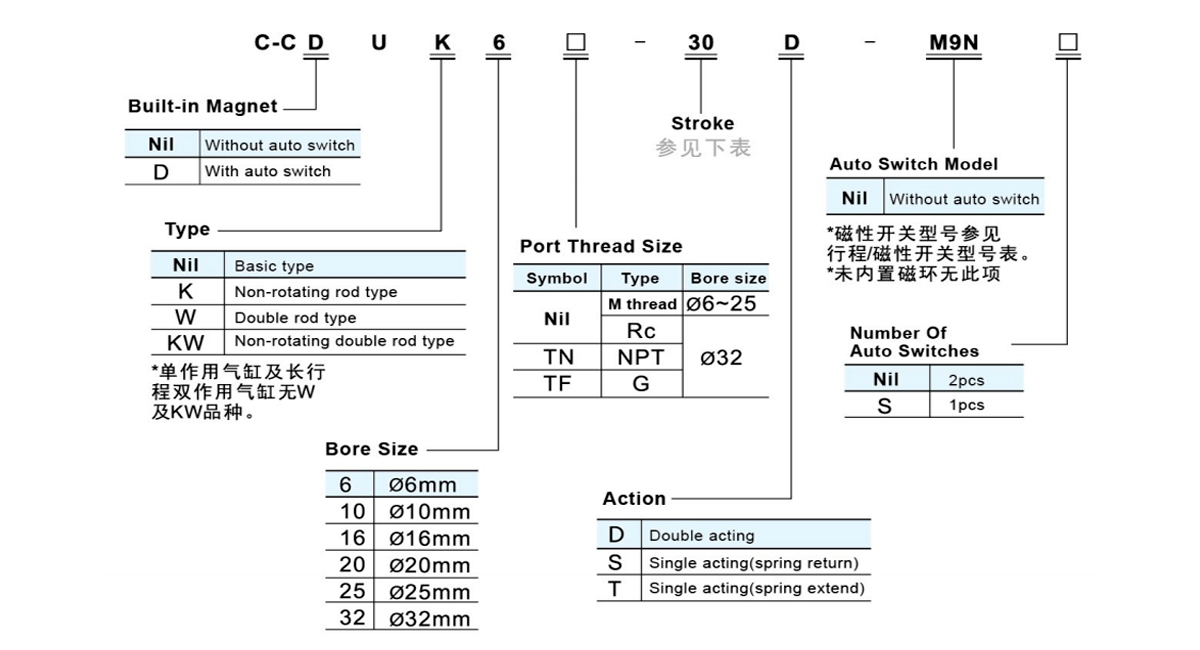

  • Model StrokelAuto Switch
    plictisit
    dimensiune
    (mm)     		Cursa standard (mm) Cursă lungă
    (acțiune dublă)
    *Model de comutare automată
    (montare directă)
    Acțiune dublă cu acțiune simplă
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Marcarea lungimii firului: Fără marcare - 0,5 m, L - 3 m, Z - 5 m Exemplu: M9N, M9NL

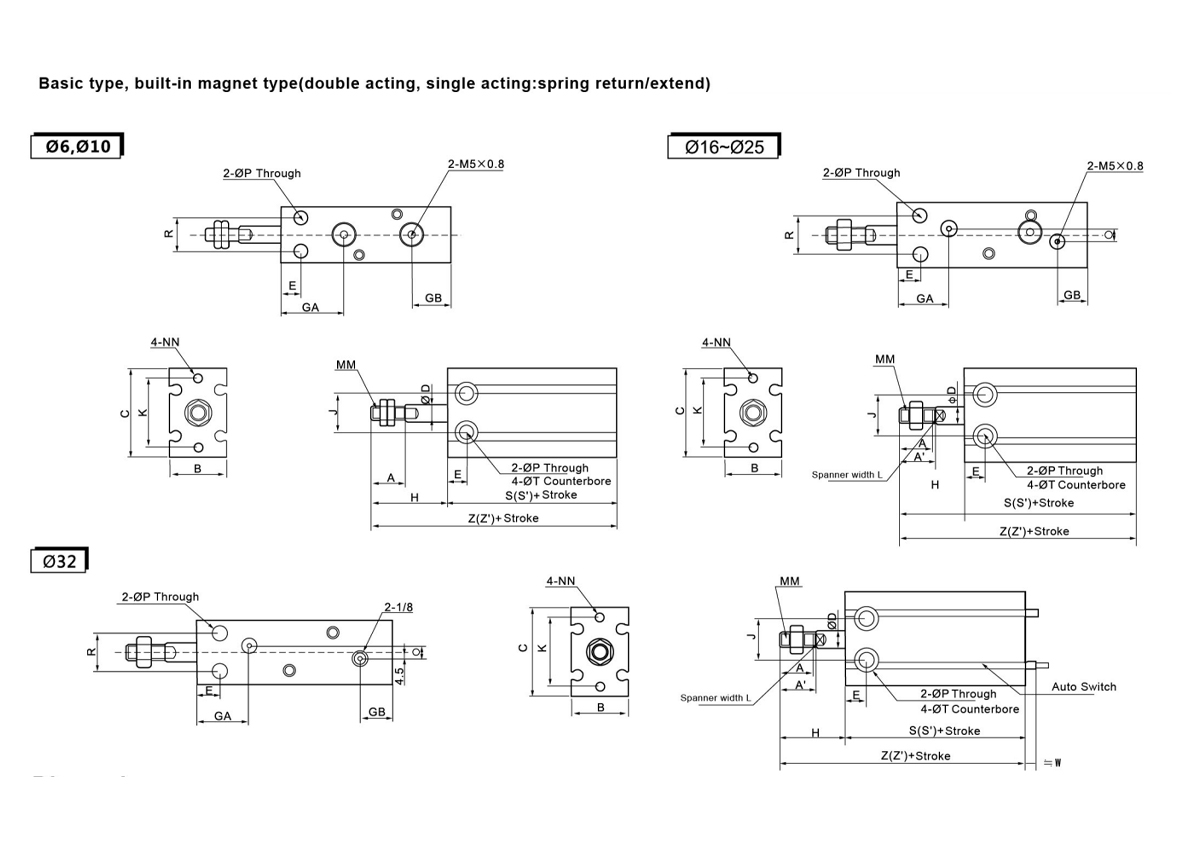

  • Dimensiunea
    Model A A' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0,5 M3×0,5
    Adanc5     		3.2 - 7 6adânc4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0,7 M3×0,5 Deep5 3.2 - 9 6adânc5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0,8 M4×0,7 Deep6 4.5 4 12 7,6 adânc6,5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1.0 M5×0,8 Deep8 5.5 9 16 9.3adânc8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1,25 M5×0,8Deep8 5.5 9 20 9.3 adânc9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1,25 M6×1.0Adâncime9 6.6 13.5 24 11adânc11.5
    Dimensiune cu dublă acțiune
    Model H Tip de bază Magnet încorporat
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Dimensiune cu acțiune simplă (întoarcere cu primăvară).
    Model H Tip de bază Magnet încorporat
    S Z W S' Z'
    al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Dimensiune cu acțiune simplă (extindere cu primăvară).
    Model H Tip de bază Magnet încorporat
    S Z W S' Z'
    al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

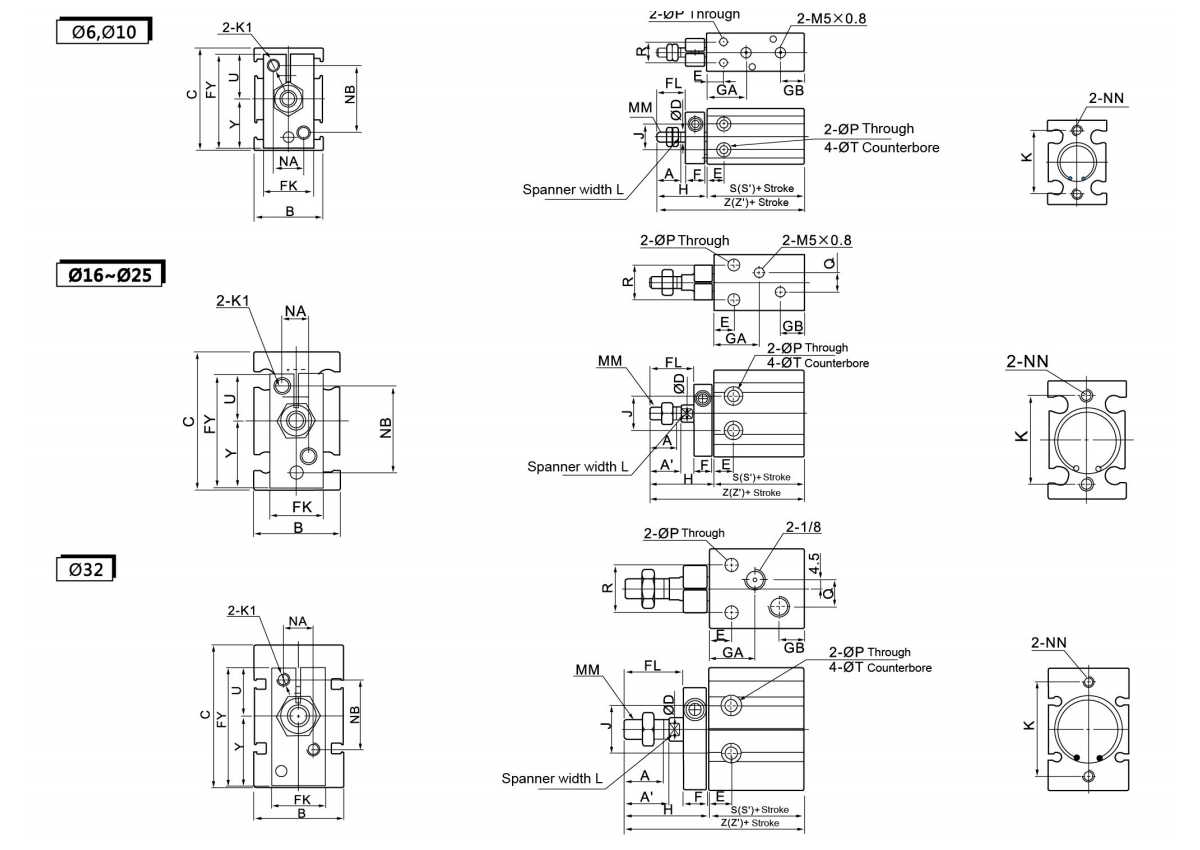

    Dimensiunea
    Model A A' B C ØD E F FL FK FY GA GB H J K L MM NA NB NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0,5 6 14 M3×0,5deep5 3.4 - 7 6adânc4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0,7 7 15 M3×0,5deep5 3.4 - 9 6adânc5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0,8 6 18 M4×0,7deep6 4.5 4 12 7,6 adânc6,5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1.0 8 20 M5×0,8deep8 5.5 9 16 9.3adânc8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1,25 10 28 M5×0,8deep8 5.5 9 20 9.3 adânc9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1,25 12 32 M6×1.0adâncime9 6.6 13.5 24 11adânc11.5 21 30.5 M5
    Dimensiune cu dublă acțiune
    Model H Fără Auto
    Comutator     		Încorporat
    Comutator magnetic
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    Dimensiune cu acțiune simplă (întoarcere cu primăvară).
    Model H Fără comutare automată Magnet încorporat Switch
    S Z W S Z'
    al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Dimensiune cu acțiune simplă (extindere cu primăvară).
    Model H ØT U Y Fără Auto Switch Magnet încorporat Switch
    S Z W S' Z'
    al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea al 5-lea al 10-lea al 15-lea
    C-C□ UK6-□T 23 28 33 6Adanc4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6Adanc5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6Adanc6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9,5 adânc8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9,5 adânc9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Adanc11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
