Generator de vid seria ZK2A Furnizori

Acasă / Produse / Componente pentru vid / Generator combinat de vid / Generator de vid seria ZK2A

Generator de vid seria ZK2A Generator de vid seria ZK2A Generator de vid seria ZK2A Generator de vid seria ZK2A Generator de vid seria ZK2A
  • Generator de vid seria ZK2A
  • Generator de vid seria ZK2A
  • Generator de vid seria ZK2A
  • Generator de vid seria ZK2A
  • Generator de vid seria ZK2A
Generator combinat de vid

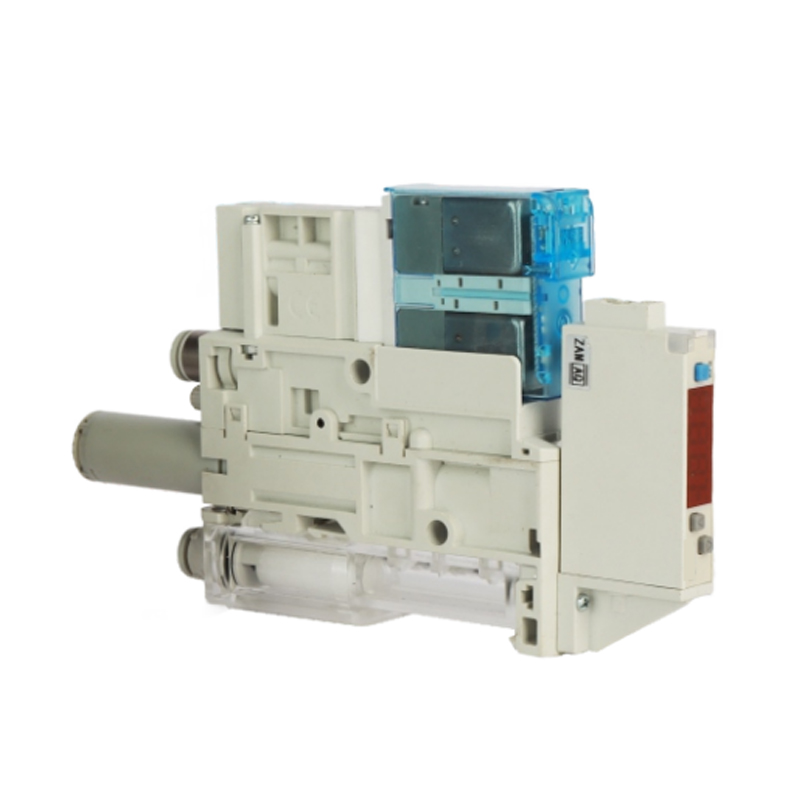

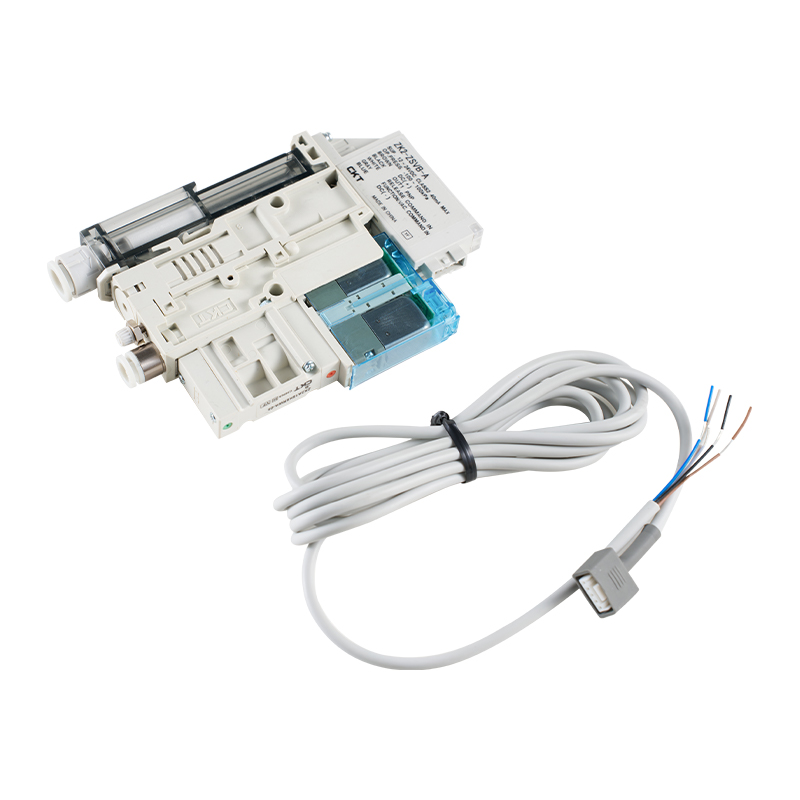

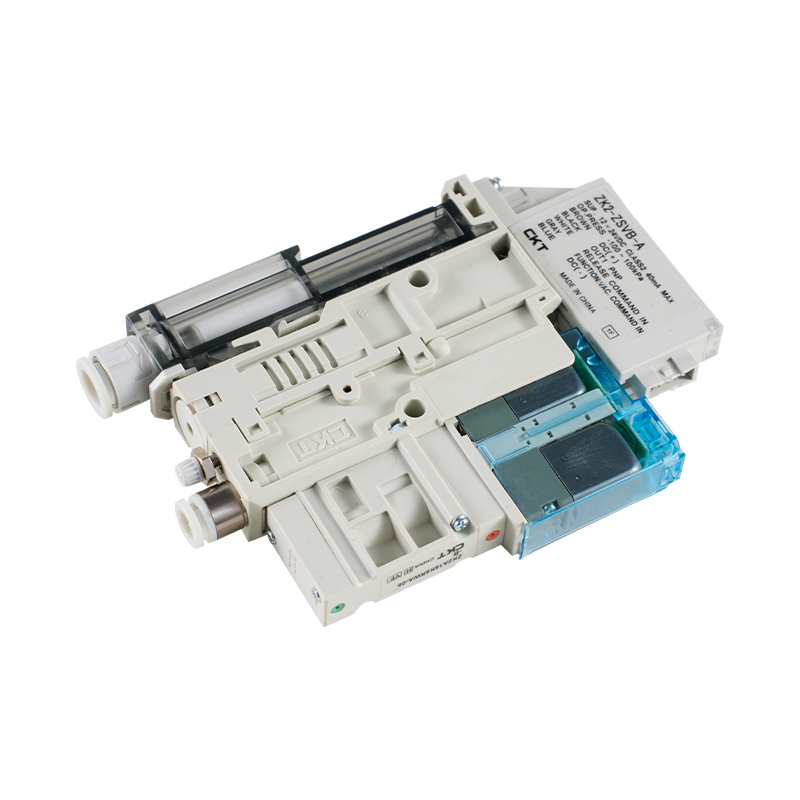

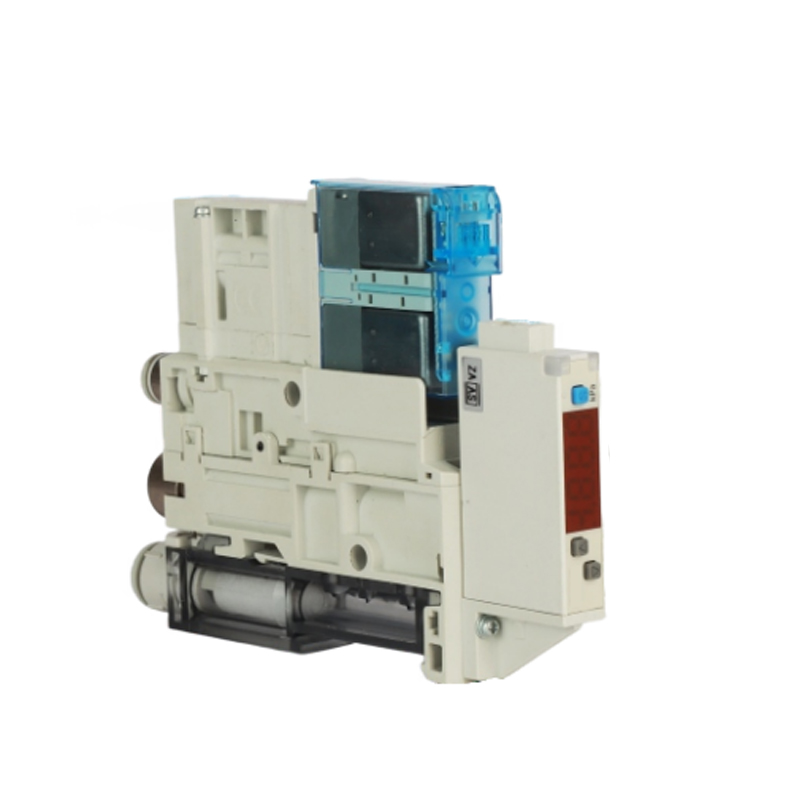

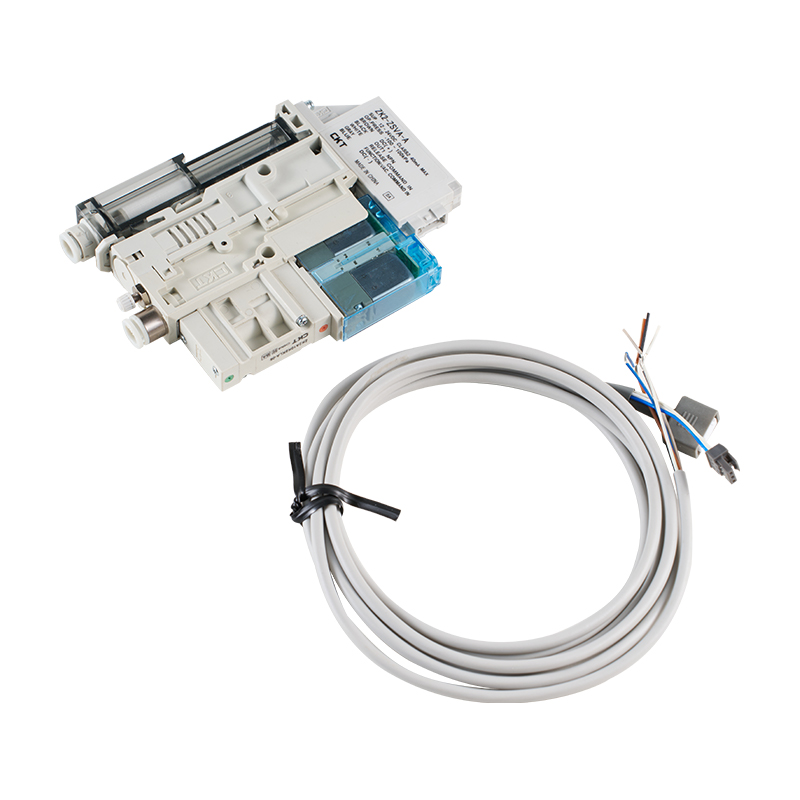

Generator de vid seria ZK2A

Generatorul de vid seria ZK2A este o soluție integrată de generare a vidului concepută pentru adsorbția și manipularea eficientă a materialelor în scenarii de automatizare industrială. Structura sa compactă integrează funcțiile de generare a vidului, monitorizarea stării și controlul fluxului de aer și realizează stabilirea și eliberarea rapidă a vidului prin principiul Venturi, care este potrivit pentru nevoile de apucare stabile ale unei varietăți de sarcini ușoare până la medii.

Caracteristici de bază
1. Design eficient al consumului de gaz: Optimizați canalele interne de flux pentru a reduce consumul de aer comprimat, pentru a echilibra consumul de energie și performanța de aspirare
2. Interfață modulară: Interfețele standard de gaz și electrice permit integrarea rapidă la capătul brațului robotului sau al conductei de scule
3. Mecanism de feedback privind starea: Portul de detectare a vidului încorporat poate fi conectat la un presostat extern pentru a monitoriza starea de adsorbție în timp real
4. Structura anti-poluare: Designul fără piese în mișcare reduce rata de defecțiuni și se adaptează la condiții complexe de lucru, cum ar fi praful și resturile
5. Configurație de vid în mai multe etape: Furnizați diferite variante de specificații ale gâtului pentru a îndeplini cerințele diferențiate de debit și vid
6. Ambalare compactă: Carcasa integrată reduce conexiunile externe ale conductelor, simplifică spațiul de instalare și complexitatea întreținerii

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Generator de vid seria VY
URMĂTORUL:Seria ZK2 Unitate de vid/Generator de vid
  • Model (model standard pentru unitatea de comutare) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Interval de presiune nominală 0~-101kPa -100~100kPa
    Setați intervalul de presiune, afișați domeniul de presiune 10~-105kPa -105~105kPa
    Rezistenta la presiune 500 kPa
    Unitate de setare minimă 0,1 kPa
    Tensiunea de alimentare DC 12–24 V ±10%, impuls (p-p) mai mic de 10% (cu protecție inversă a conexiunii)
    Consum curent Sub 40mA
    Comutați ieșirea Format de ieșire Circuit deschis colector NPN sau PNP 2 ieșiri (selectabile)
    Curent maxim de sarcină 80mA
    Tensiunea maximă aplicată 28V (când ieșire NPN)
    Tensiune reziduala Sub 2V (când curentul de sarcină este de 80mA)
    Timp de răspuns Mai puțin de 2,5 ms (când utilizați funcția anti-oscilație: selectați 20, 100, 500, 1000 sau 2000 ms)
    Protecție la scurtcircuit au
    Repetabilitate ±0,2%F.S. ± 1 cifră
    Întârziere Întârziere mode Variabilă de la 0 Notă)
    Mod de comparare a limitelor superioare și inferioare
    Modul de afișare Afișaj LED, 1 culoare, 31/2 cifre, 7 segmente (roșu)
    Precizia afișajului ±2% din scara maximă ±1 cifră (la o temperatură ambientală de 25 ± 3°C)
    Indicator luminos de acțiune Când ieșirea comutatorului este ON, lumina este aprinsă. OUT1: verde OUT2: roșu
    Rezistent la mediu Structura de protectie IP40
    Interval de temperatură Condiții de depozitare: -10 până la 60°C (fără condens, fără îngheț)
    Interval de umiditate În timpul funcționării și depozitării: 35–85% RH (fără condens)
    Rezistenta la tensiune AC1000V 1 minut Între unitatea de încărcare și carcasă
    Rezistenta de izolare 50 MΩ sau mai mare (DC 500 V megaohm) între unitatea de încărcare și carcasă
    Caracteristicile temperaturii ±2% F.S. (pe baza unei temperaturi ambientale de 25°C)
    Sârmă Cablu izolat din cauciuc etilenic rezistent la ulei, 5 fire, 0,35 mm², 2 m Aria secțiunii transversale a conductorului: 0,15 mm² (AWG 26) Diametru exterior izolație: 1,0 mm
    Notă: Când presiunea fluctuează în jurul valorii setate, va apărea oscilație dacă histerezisul nu este setat peste intervalul de fluctuație.

    Presostat de vid cu funcție de economisire a energiei

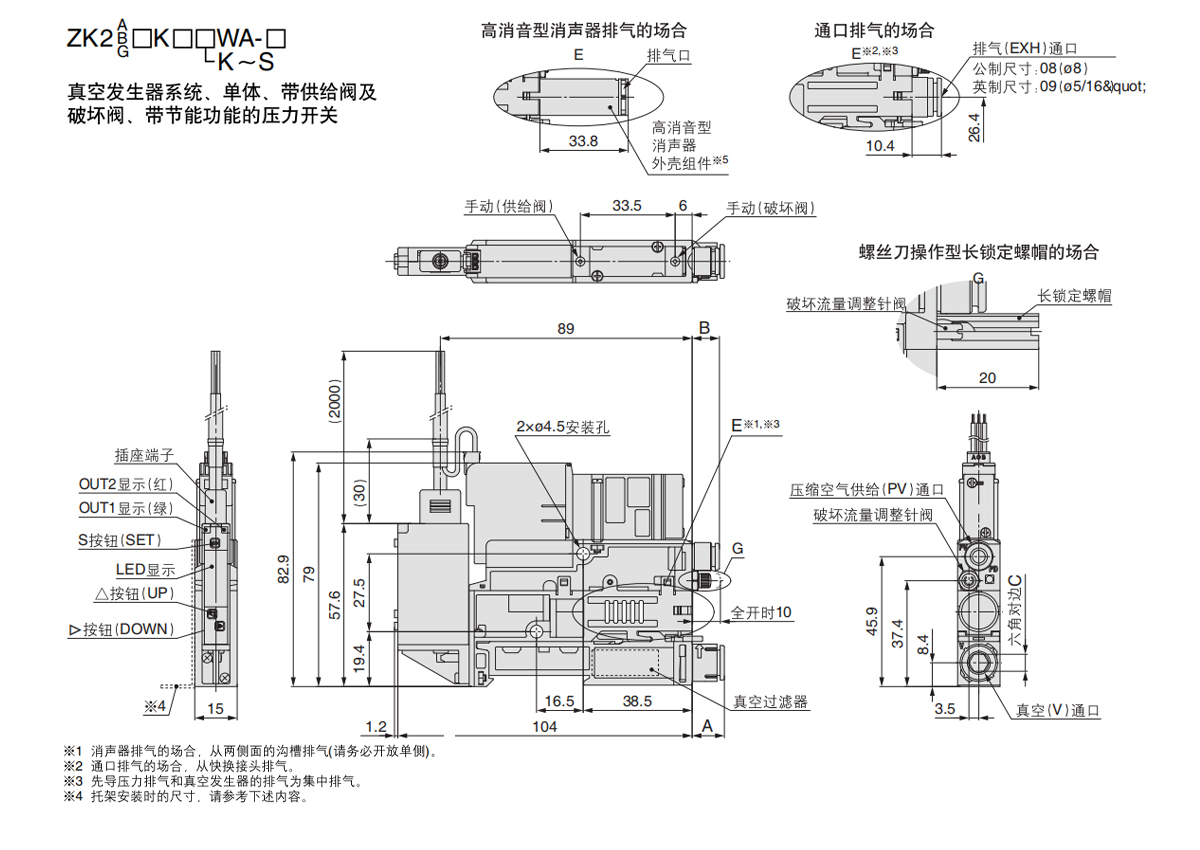

    Model ZK2-ZSV□□□-A
    Interval de presiune nominală -100~100kPa
    Setați intervalul de presiune -105~105kPa
    Rezistenta la presiune 500 kPa
    Unitate de setare minimă 0,1 kPa
    Tensiunea de alimentare DC 12–24 V ±10% impuls (p-p) mai puțin de 10% (cu protecție inversă conexiunii)
    Consum curent Sub 40mA
    Comutați ieșirea Format de ieșire NPN sau PNP colector deschis OUT1: Scop general: OUT2: Pentru controlul supapei
    Curent maxim de sarcină 80mA
    Tensiunea maximă aplicată DC26.4V
    Tensiune reziduala Sub 2V (când curentul de sarcină este de 80mA)
    Timp de răspuns Mai puțin de 2,5 ms (când utilizați funcția anti-oscilație: selectați 20, 100, 500, 1000 sau 2000 ms)
    Protecție la scurtcircuit au
    Repetabilitate ±0,2%F.S. ± 1 cifră
    Întârziere Întârziere mode Variabilă de la 0 Notă)
    Modul de afișare Afișaj LED color cu 31/2 cifre și 7 segmente (roșu)
    Precizia afișajului ±2% din scara maximă ±1 cifră (la o temperatură ambientală de 25 ± 3°C)
    Indicator luminos de acțiune Când ieșirea comutatorului este ON, lumina este aprinsă. OUT1: verde OUT2: roșu
    Rezistent la mediu Structura de protectie IP40
    Interval de temperatură de funcționare 5~50℃
    Rezistenta la tensiune Unitate de încărcare și carcasă de 1 minut AC1000V
    Rezistenta de izolare 50 MΩ sau mai mare (DC 500 V megaohm) între unitatea de încărcare și carcasă
    Caracteristicile temperaturii ±2% F.S. (la 25°C în intervalul de temperatură de funcționare de la 5 la 50°C)
    Sârmă Cablu cu 5 fire Ø3,5, 2 m Aria secțiunii transversale a conductorului: 0,15 mm² (AWG26) Diametru exterior izolator: 1,0 mm
    Notă: Când presiunea fluctuează în jurul valorii setate, va apărea oscilație dacă histerezisul nu este setat peste intervalul de fluctuație.

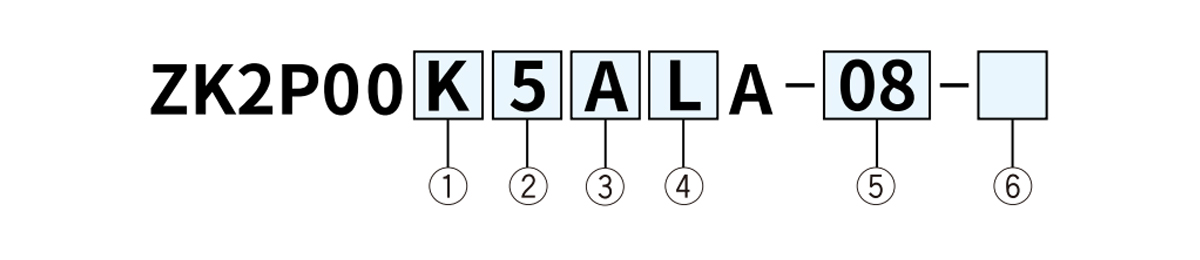

  • ①Combinație supapă de alimentare și supapă de rupere ③Presostat de vid, senzor de presiune
    Mark Supapa de alimentare Supapa de distrugere Mark Tip Interval de presiune
    [kPa]     		Specificații
    N.C. Auto-susținere N.C. NPN PNP Conversie de unitate
    Funcția Nota 3)
    K ● - ● 2 iesiri
    R - ●Nota 2) ● A Presostat de vid 0~-101 ● - ●
    Nota 1) Setați o supapă de rupere sau o supapă de admisie atmosferică în mijlocul conductei de vid.
    Nota 2) Când este alimentat timp de 20 ms sau mai mult, starea de generare a vidului este menținută, iar când supapa de rupere este alimentată, vidul este oprit.     		B ● - Niciunul (unitatea SI fixă)
    C - ● ●
    ②Tensiune nominală (supapă de alimentare, supapă de rupere) D - O Niciunul (unitatea SI fixă)
    Mark Tensiune E -100~100 ● - ●
    5 DC24V F ● - Niciunul (unitatea SI fixă)
    H - ● ●
    6 DC12V J - ● Niciunul (unitatea SI fixă)
    Specificația fără conversie de unitate este fixată la kPa.
    ④Specificațiile prizei (supapă de alimentare, supapă de rupere, presostat de vid ⑤ Pasaj de vid (V).
    Mark Supapa de alimentare ·Destruction valve used 300 mm(plug assembly) Nota 4) 2m (cablat cu mufa) pentru presostat de vid 3m (sârmă integrată) utilizată în componentele senzorului de presiune Mark Port de vid (V).
    L ● ● 06 Ø 6
    L1 Niciuna ● 08 Ø 8
    L2 ● Niciuna

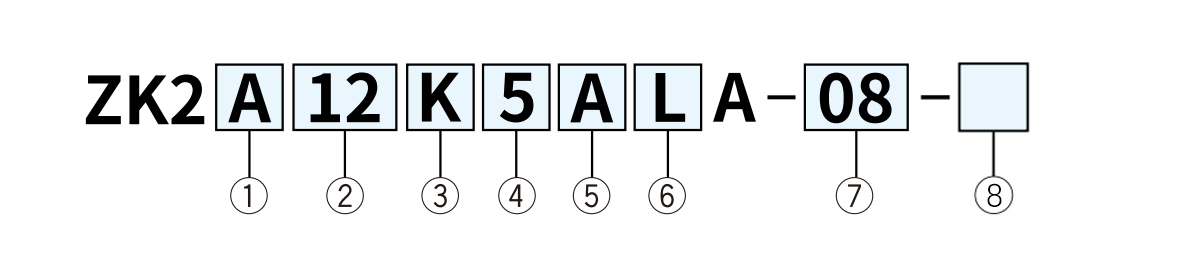

    ② Diametrul duzei ④Tensiunea nominală (supapă de alimentare, supapă de rupere) ⑤ Presostat de vid/senzor de presiune
    Mark Diametrul duzei Mark Tensiune Mark Tip Interval de presiune
    [kPa]     		Specificații
    07 Ø 0.7 5 DC24V NPN PNP Cu funcție de conversie a unității Nota 4)
    10 Ø 1.0 2 iesiri
    12 Ø 1.2 6 DC12V A Presostat de vid 0~-101 ● - ●
    15 Ø 1.5 B ● — Niciunul (unitatea SI fixă)
    C — ● ●
    D - ● Niciunul (unitatea SI fixă)
    ③ Combinație de supapă de alimentare și supapă de rupere E -100~100 ● — ●
    Mark Supapa de alimentare Supapa de distrugere F ● — Niciunul (unitatea SI fixă)
    N.C. Tip de auto-întreținere N.C. H — ● ●
    K ● ● J — ● Niciunul (unitatea SI fixă)
    R - ● Nota 3) ● K Presostat de vid with energy-saving function -100~100 ● - ●
    Nota 3) Când este alimentat timp de 20 ms sau mai mult, starea de generare a vidului este menținută, iar când supapa de distrugere este alimentată, vidul se oprește. Q ● -
    —     		Niciunul (unitatea SI fixă)
    R — ● ●
    S - ● Niciunul (unitatea SI fixă)
    ⑥ Specificații ștecher (supapă de alimentare, supapă de rupere, presostat de vid)
    Mark Supapa de alimentare, rupture valve used 300 mm (plug assembly) Nota 5) 2m (cablat cu mufa) folosit pentru presostat de vid ⑦Port de vid (V).
    L ● ● Mark Port de vid (V).
    L1 Niciuna ● 06 Ø 6
    L2 ● Niciuna 08 Ø 8
    W Cu funcție de economisire a energiei Folosit la presostate cu vid

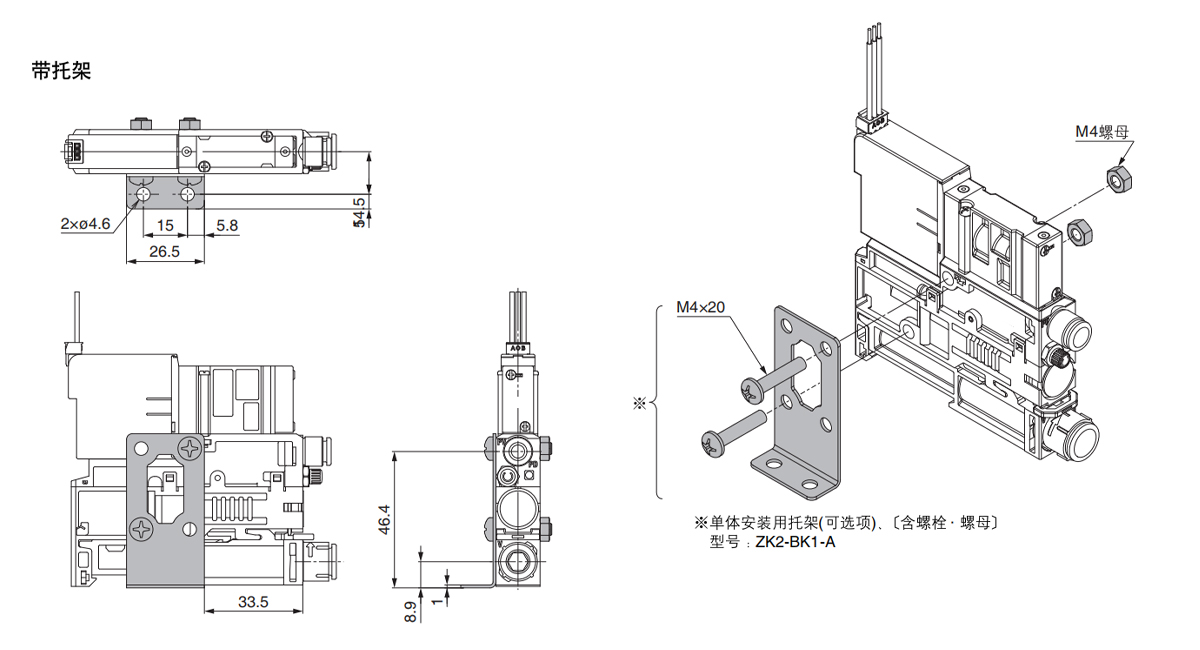

  • Deschidere tip V A C Tip conexiune PV B
    Dimensiuni metrice 06 Ø6 8.25 4 Dimensiuni metrice 06 06 9.7
    08 08 11.4 6
    Dimensiuni imperiale 07 01/4" 9.7 4.76 Dimensiuni imperiale 07 01/4" 12.3
    09 05/16" 11.4 6

    Deschidere tip V A C Tip conexiune PV B
    Dimensiuni metrice 06 06 8.25 4 Dimensiuni metrice 06 Ø6 9.7
    08 08 11.4 6
    Dimensiuni imperiale 07 01/4" 9.7 4.76 Dimensiuni imperiale 07 01/4" 12.3
    09 Ø5/16" 11.4 6

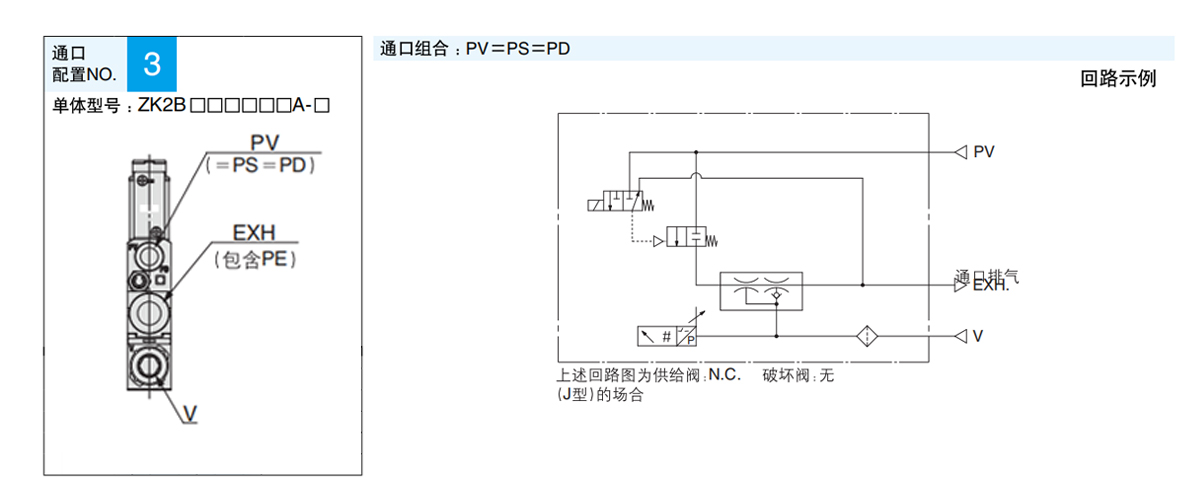

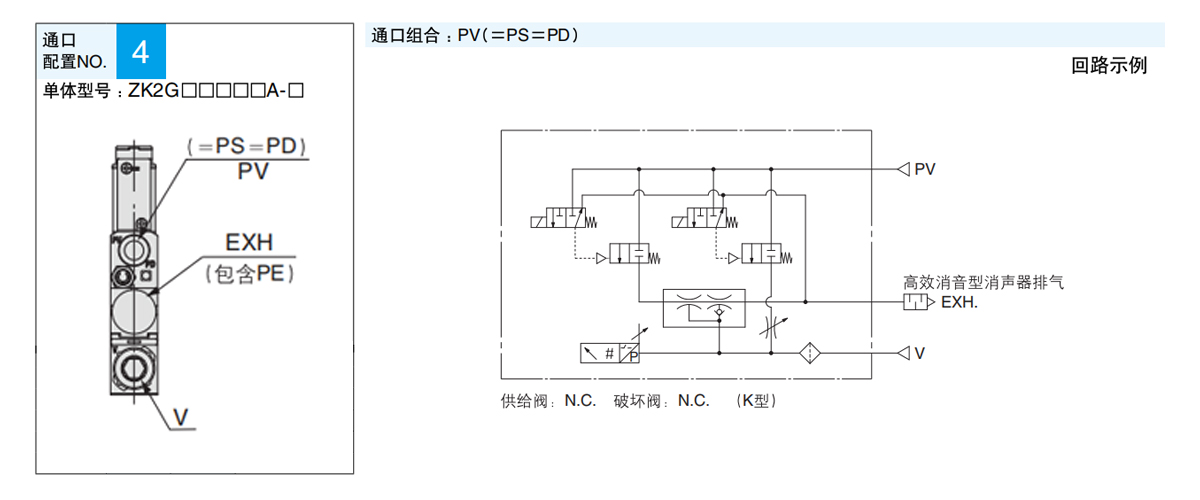

    Sistem Pompa de vid
    Tipul principal O singură unitate
    Metoda de evacuare Fără amortizor
    Exemple de utilizări, scopuri etc. ale acestei specificații Nivel de vid -
    evacuare -
    Presiunea de rupere Aceeași presiune ca PS

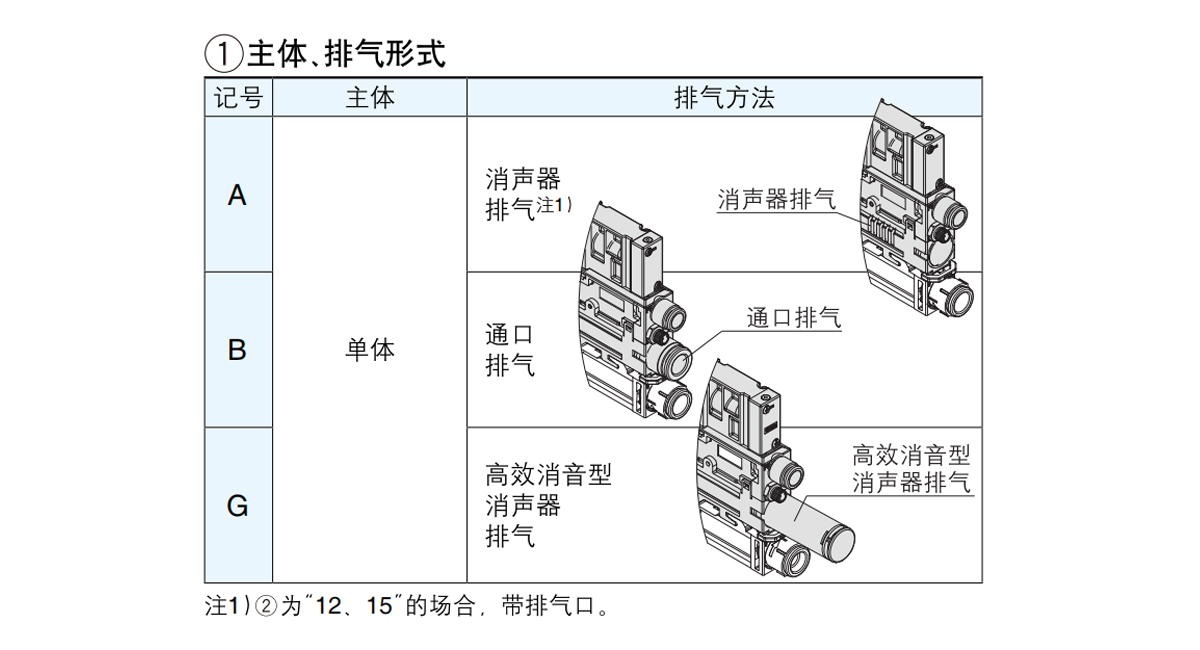

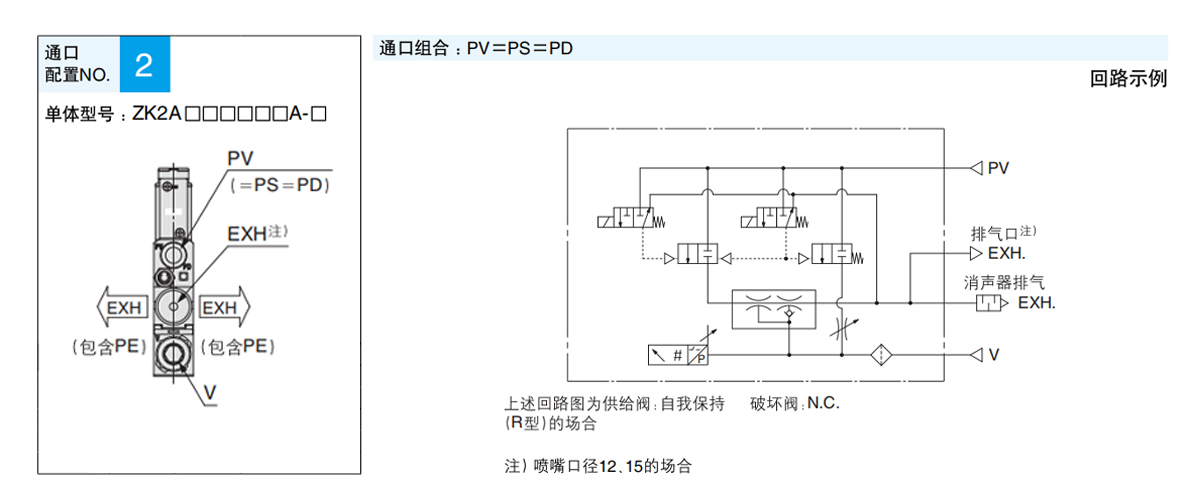

    Sistem Generator de vid
    Tipul principal O singură unitate
    Metoda de evacuare Amortizor de evacuare
    Exemple de utilizări, scopuri etc. ale acestei specificații Nivel de vid -
    evacuare Emisii în mediul de operare
    Presiunea de rupere La fel ca presiunea PV

    Sistem Generator de vid
    Tipul principal O singură unitate
    Metoda de evacuare Deschideți evacuarea
    Exemple de utilizări, scopuri etc. ale acestei specificații Nivel de vid -
    evacuare Necesită evacuare separată după conducte
    Presiunea de rupere La fel ca presiunea PV

    Sistem Generator de vid
    Tipul principal O singură unitate
    Metoda de evacuare Amortizor de esapament cu reducere ridicata a zgomotului
    Exemple de utilizări, scopuri etc. ale acestei specificații Nivel de vid -
    evacuare Emisii în mediul de operare
    Presiunea de rupere La fel ca presiunea PV
