Generator integrat de vid seria CTM/CTX I Furnizori

Acasă / Produse / Componente pentru vid / Generator combinat de vid / Generator integrat de vid seria CTM/CTX I

Generator integrat de vid seria CTM/CTX I Generator integrat de vid seria CTM/CTX I
  • Generator integrat de vid seria CTM/CTX I
  • Generator integrat de vid seria CTM/CTX I
Generator combinat de vid

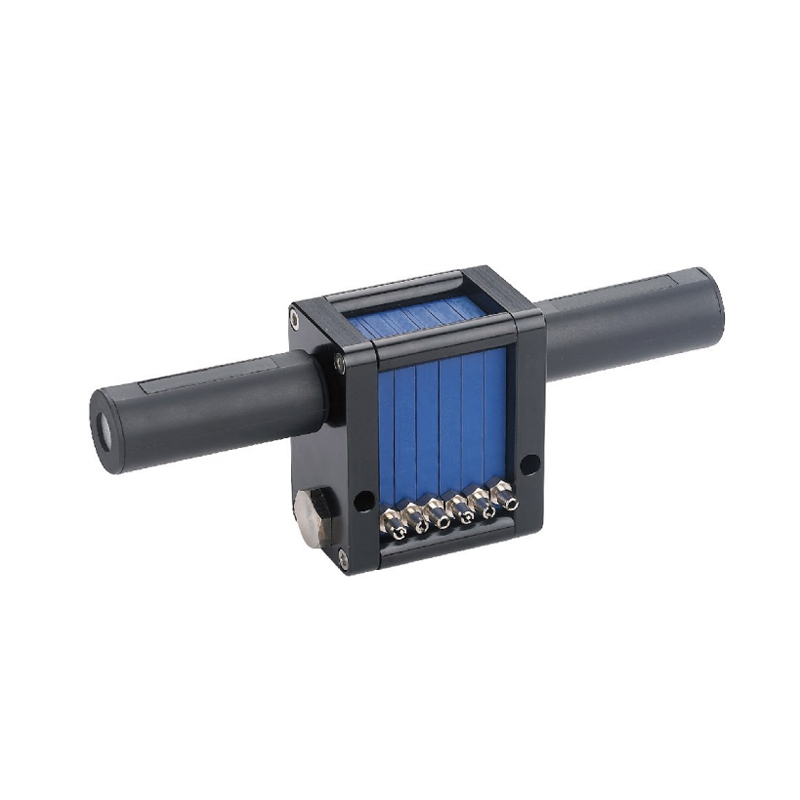

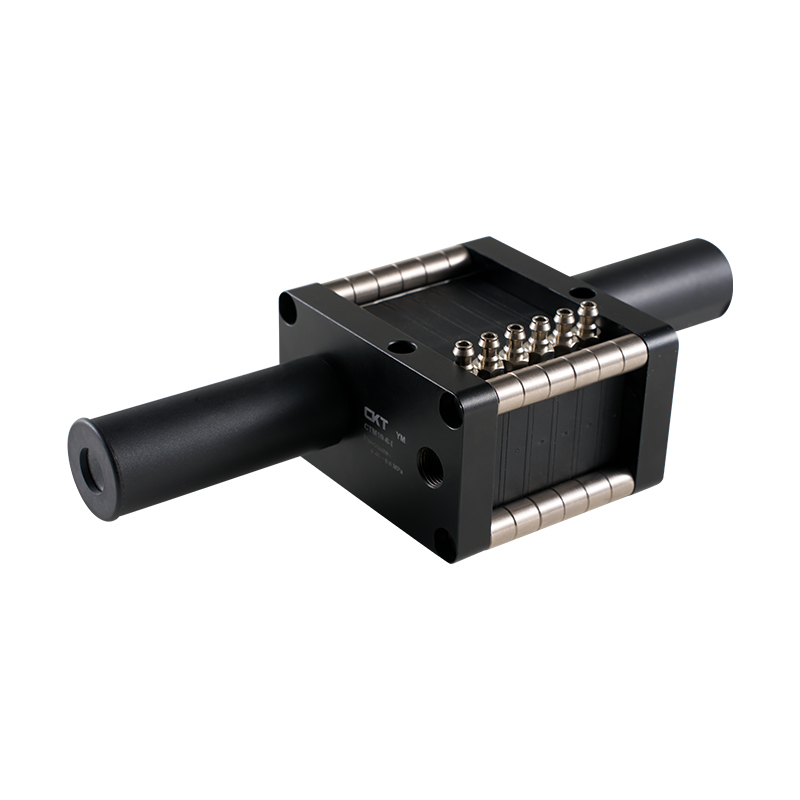

Generator integrat de vid seria CTM/CTX I

Generatorul de vid integrat din seria CTM/CTX I este un modul generator de vid compact și eficient conceput pentru manipulare automată. Acesta generează presiune negativă instantanee prin jeturi de aer comprimat, înlocuind pompele de vid tradiționale și este potrivit pentru scenarii cu spațiu limitat și cu ritm ridicat.

Caracteristici cheie

1. Tehnologia de antrenare cu jet

Fără piese mecanice în mișcare, generare pur pneumatică de vid (valoare tipică -85kPa), viață lungă și fără întreținere.

Canalul de expansiune în mai multe etape reduce consumul de gaz cu mai mult de 40%, potrivit pentru sursa de gaz de 0,1-1,5 MPa.

2. Capacitate de răspuns extrem de rapidă

Stabiliți/eliberați vidul în milisecunde, suportă funcționarea de înaltă frecvență de 300 de ori/minut.

Funcționare cu un interval larg de temperatură (-20℃~80℃), rezistent la praf și ceață de ulei.

3. Arhitectură gata de utilizare

Corpul principal integrează unități de filtrare și amortizor, care pot fi conectate direct la ventuză sau la capătul brațului robotului.

Designul modular acceptă reglarea debitului cu frecvență variabilă și este compatibil cu controlul PLC/IIoT.
4. Adaptabilitate la scenarii

Rezolvați limitarea de spațiu a încheieturii mâinii robotului și realizați prindere în vid încorporată.
Designul fără ulei îndeplinește cerințele curate ale produselor alimentare/farmaceutice și poate manipula componente electronice la nivel milimetric.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Seria ZK2 Unitate de vid/Generator de vid
URMĂTORUL:Niciun articol următor
  • Debit de vid (L/min) de diferite niveluri de vid (-kPa)
    Model Specificc
    -cation     		Aprovizionare
    presiune
    (bar)     		Aer
    consumului
    (L/min)     		0 10 20 30 40 50 60 70 80 90 Max.
    Nivelul de vid
    (-kPa)
    CTM 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    Timp de evacuare (s/L) pentru a atinge diferite niveluri (-kPa)
    Model Specificc
    -cation     		Aprovizionare
    presiune
    (bar)     		Aer
    consumului
    (L/min)     		10 20 30 40 50 60 70 80 90 Max.
    Nivelul de vid
    (-kPa)
    CTM 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    Parametru de performanță
    Model Specificccation Aprovizionare pressure
    (MPa)     		Nivel maxim de vacuum
    (-kPa)     		Debit maxim de vid
    (L/min)     		Aer consumption
    (L/min)     		Nivel de zgomot
    (dB(A))     		Greutate
    (g)     		Diametrul de furtun recomandat
    (mm)
    Aer supply
    (P)     		Vacuum
    (V)     		Port de evacuare
    (E)
    CTM 05×2 0,45-0,6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25x5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    CTM 10×2 0,45-0,6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10x4 32×4 121-167 60-65 247 10 3/8×1
    10x5 32×5 151-212 60-65 255 10 3/8×1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0,45-0,6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23x4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10x2 0,45-0,6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10x3 32x3 130-145 63-65 80 6 3/8×1
    10x4 32x4 173-193 63-65 247 8 3/8×1
    10x5 32x5 215-241 63-65 255 8 3/8×1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    * Marcaj: Această serie de produse temperatura de lucru -20° până la 80°, presiunea maximă de alimentare 7bar.

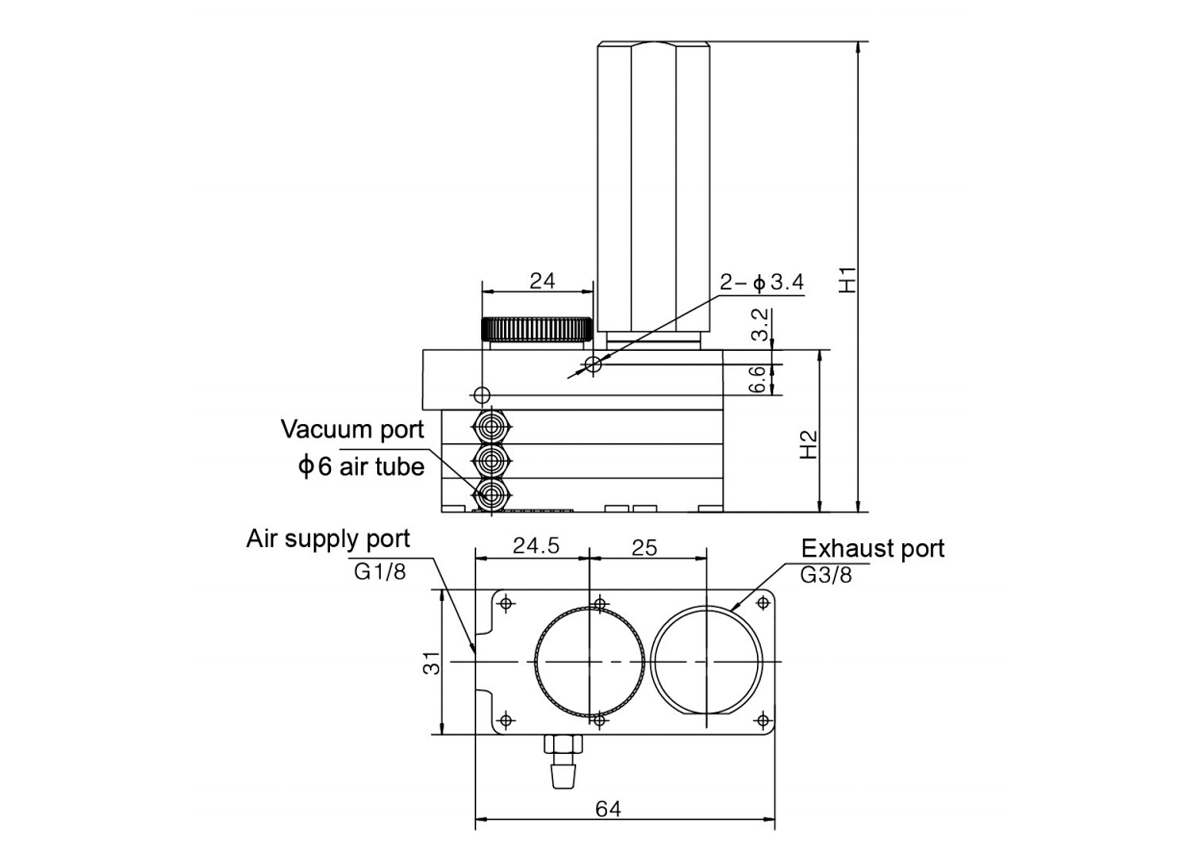

  • Model Caietul de sarcini H1 H2 Port de alimentare cu aer
    caietul de sarcini     		Port de aspirare
    caietul de sarcini     		Port de evacuare
    caietul de sarcini
    CT M
    CT X     		5(10)×2 91.5 27.5 G1/8F M5 φ6 Amortizor exterior
    5(10)×3 99 35 G1/8F M5 φ6 Amortizor exterior

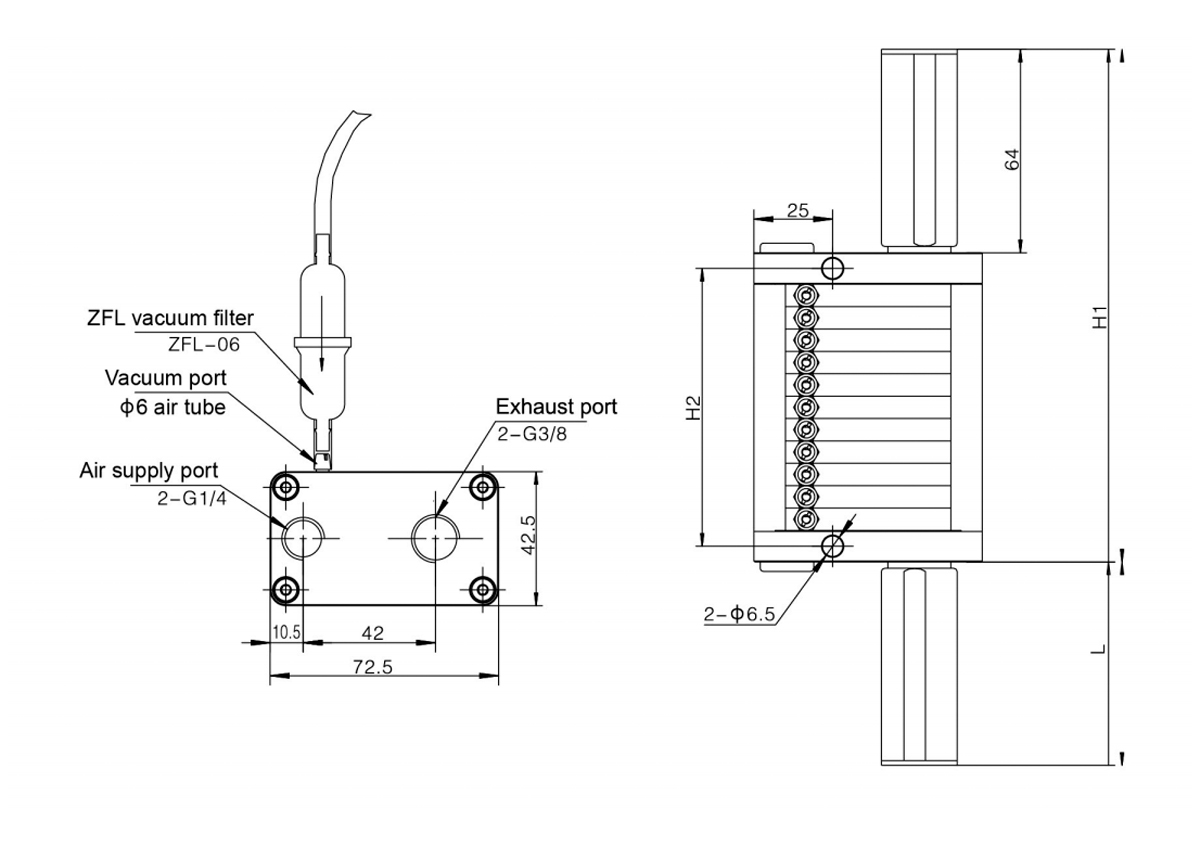

    Model Placă compozită 5 10 Port de alimentare cu aer specification Port de aspirare specification Port de evacuare specification
    H1 H2 L H1 H2 L
    CTM
    CTX     		4 113 39 - 113 39 - G 1/4F M5 φ6
    Tub de aer     		Amortizor extern
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
