Seria SC (Tip Tire) Cilindru standard Furnizori

Acasă / Produse / Cilindru de aer / Cilindru standard / Seria SC (Tip Tire) Cilindru standard

Seria SC (Tip Tire) Cilindru standard Seria SC (Tip Tire) Cilindru standard
  • Seria SC (Tip Tire) Cilindru standard
  • Seria SC (Tip Tire) Cilindru standard
Cilindru standard

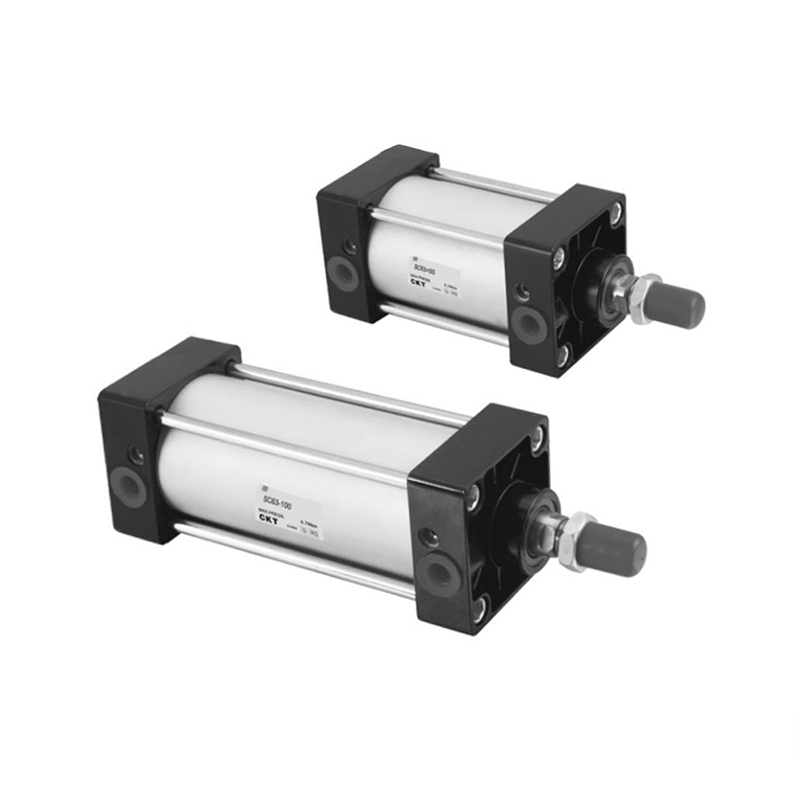

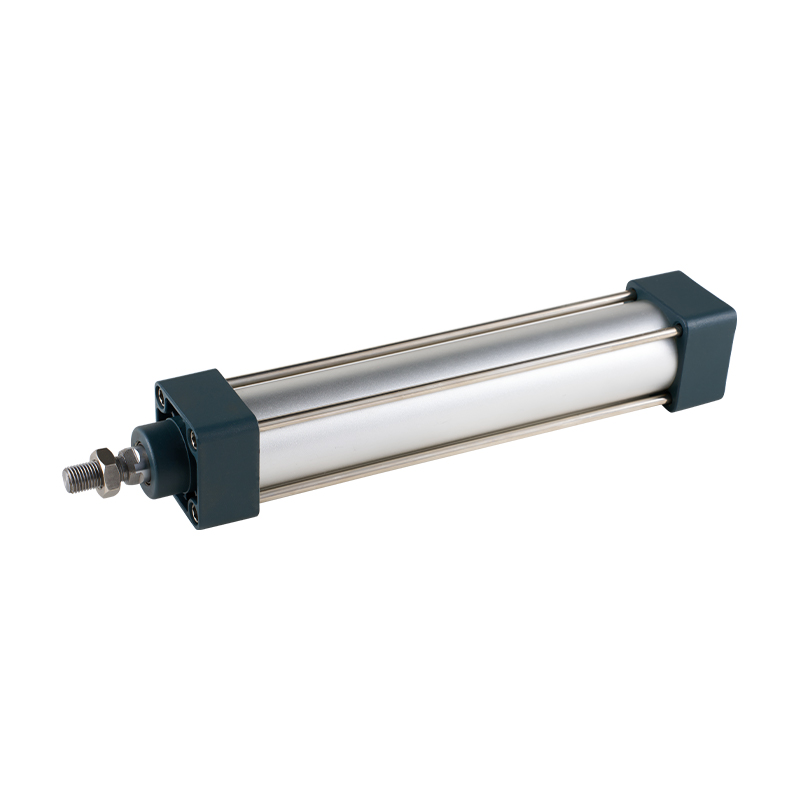

Seria SC (Tip Tire) Cilindru standard

1. Garnitura pistonului adoptă o structură de etanșare bidirecțională cu formă specială, cu dimensiune compactă și funcție de stocare a uleiului;
2. Este un cilindru cu tirant, iar capacele din față și din spate sunt conectate la corpul cilindrului din tub din aluminiu cu stâlpi, care are o fiabilitate bună;
3. În comparație cu cilindrii standard ISO15552, lungimea cilindrilor din seria SC cu același diametru al cilindrului este mai mică;
4. Reglarea tamponului cilindrului este stabilă;
5. Cilindrii și accesoriile de instalare a cilindrilor de diferite specificații sunt disponibile pentru a alege clienții;
6. Selectați materiale de etanșare rezistente la temperaturi ridicate pentru a asigura funcționarea normală a cilindrului în condiții de 150℃.

E-mail: manager@cktworld.com
Descarcă
ÎNAINTE:Cilindru standard seria MBB
URMĂTORUL:Niciun articol următor
  • Dimensiunea alezajului (mm) 32 40 50 63 80 100
    Acțiune Acțiune dublă
    Fluid Aer (se filtrează cu un element filtrant de 40 μm)

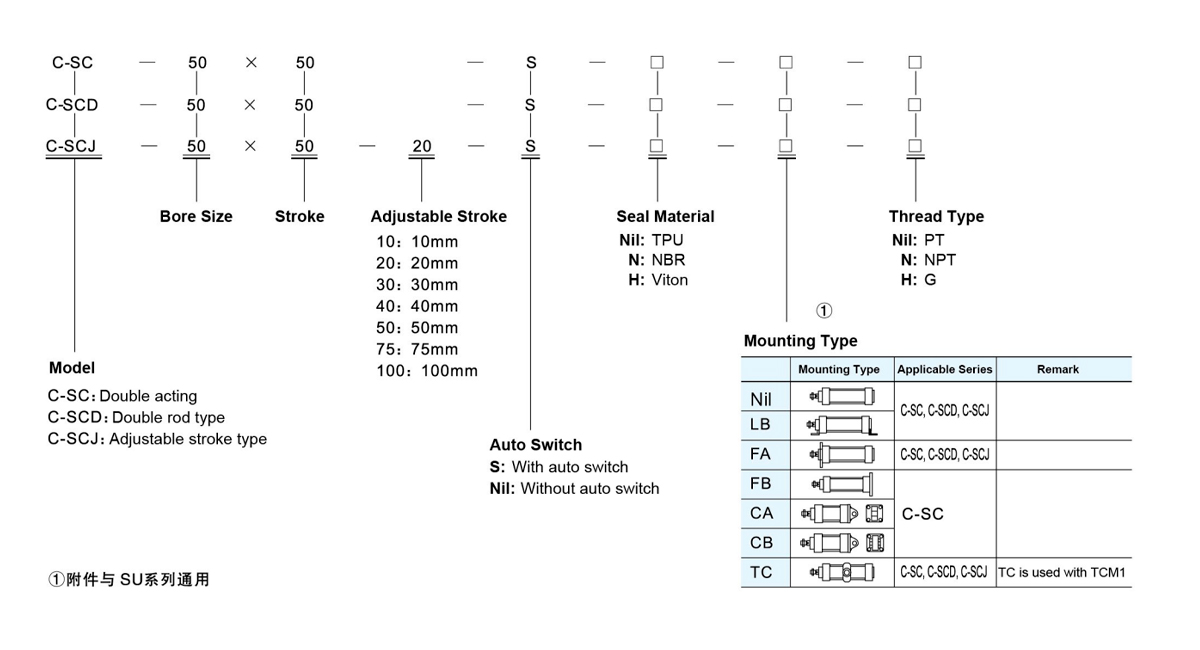

    Montare
    Tip     		Seria C-SC Bacis FA FB CA CB LB TC TCM1
    Seria C-SCD,C-SCJ Bacis FA LB TC TCM1
    Interval de presiune de operare 0,1~1,0MPa(14~145Psi)
    Presiunea de probă 1,5 MPa (215 Psi)
    Temperatura de funcționare (℃) -20~80
    Interval de viteză de operare (mm/s) 30~800
    Toleranța lungimii cursei 0~250 1 251~1000 1,4 1001~1500 1,8
    Pernă Perna reglabila
    Pernă Stroke(mm) 21 28 29
    *Dimensiunea portului PT1/8 PT1/4 PT3/8 PT1/2
    *Tipurile de filet NPT și G sunt disponibile pentru conexiune.

  • Bore Sizel

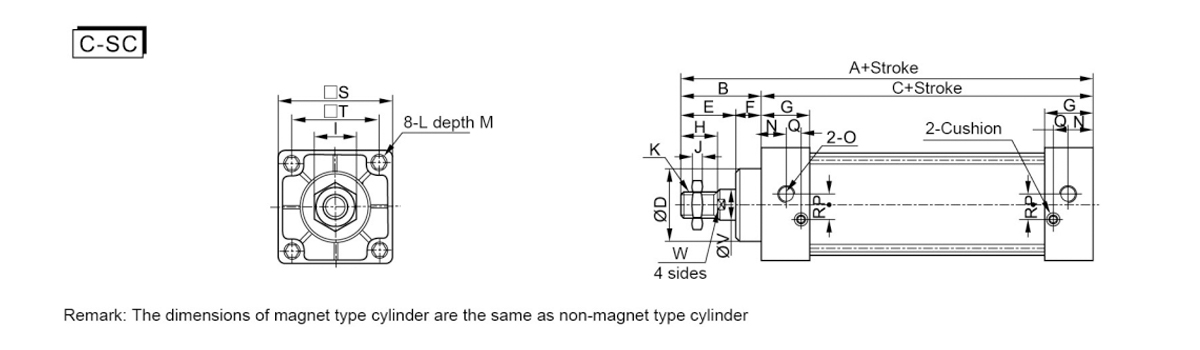

    Simbol     		A B C D E F G H I J K L M N O P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 13.7 G1/8” 3.5 7.5 7 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 13.5 G1/4” 6 8.2 9 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 13.5 G1/4” 8.5 8.2 9 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 13.5 G3/8” 7 8.2 8.5 75 56 20 17
    80 182 75 108 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 G3/8” 10 9.5 14 94 70 25 22
    100 189 75 114 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 G1/2” 11 9.5 14 112 84 25 22
    125 246 101 145 57 69 32 40 54 39 11 M27×2 M12×1,75 15 20 G1/2” - - - 140 110 32 29
    160 315 135 180 65 80 36 50 60 52 14 M36×2 M16×2 15 25 G3/4” - - - 180 140 40 36
    200 334 149 185 80 80 48 50 60 52 14 M36×2 M16×2 30 25 G3/4” - - - 220 175 50 46
    250 384 189 195 90 119 70 50 84 65 21 M42×2 M20×2,5 30 25 G3/4” - - - 280 220 50 46
    320 440 206 234 110 126 80 55 96 75 24 M48×2 M24×3 40 27.5 G1” - - - 350 280 70 65
    400 440 190 250 128 110 80 60 70 85 28 M56×4 M30×3,5 40 30 G1” - - - 430 350 80 76

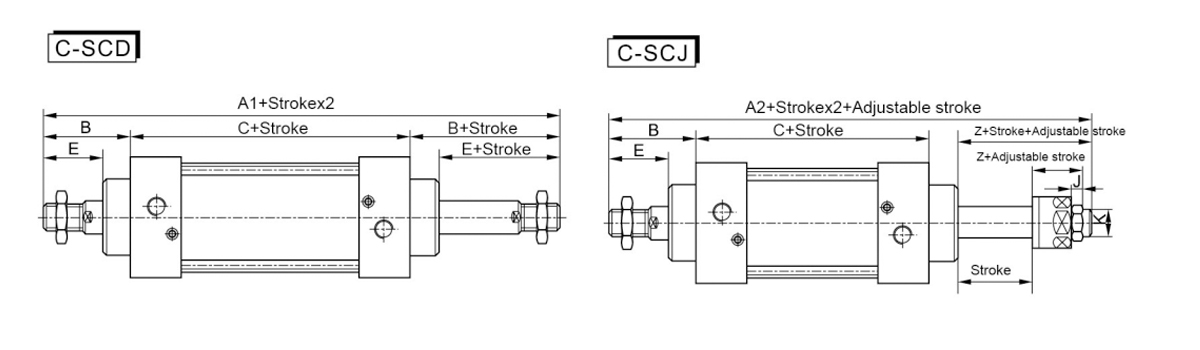

    Dimensiunea alezajului/Simbol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Observatie:
    1. Dimensiunile cilindrului de tip magnet sunt aceleași cu cele ale cilindrului fără magnet
    2. Aceeași dimensiune ca și tipul standard C-SC pentru modelul nu arată dimensiunea
